1. ADMINISTRACIÓN DE REDES
Tema #3

2. ADMINISTRACION DE REDES
• La Administración de Redes es un conjunto de
técnicas tendientes a mantener una red
operativa, eficiente, segura, constantemente
monitoreada y con una planeación adecuada y
propiamente documentada

3. Objetivos
• Mejorar la continuidad en la operación de la red con
mecanismos adecuados de control y monitoreo, de resolución
de problemas y de suministro de recursos.
• Hacer uso eficiente de la red y utilizar mejor los recursos,
como por ejemplo, el ancho de banda.
• Reducir costos por medio del control de gastos y de mejores
mecanismos de cobro.
• Hacer la red mas segura, protegiéndola contra el acceso no
autorizado, haciendo imposible que personas ajenas puedan
entender la información que circula en ella.
• Controlar cambios y actualizaciones en la red de modo que
ocasionen las menos interrupciones posibles, en el servicio a
los usuarios

4. Importante y Difícil
• Mezclas de diversas señales, como voz, datos, imagen y gráficas.
• Interconexiónde varios tipos de redes, como WAN, LAN y MAN.
• El uso de múltiples medios de comunicación, como par trenzado,
cable
• coaxial, fibra óptica, satélite, láser, infrarrojo y microondas.
• Diversos protocolos de comunicación, incluyendo TCP/IP, SPX/IPX,
SNA,
• OSI.
• El empleo de muchos sistemas operativos, como DOS, Netware,
Windows
• NT, UNÍS, OS/2.
• Diversas arquitecturas de red, incluyendo Ethernet 10 base T, Fast
• Ethernet, Token Ring, FDDI, 100vg-Any Lan y Fiber channel.
• Varios métodos de compresión, códigos de línea, etc...

5. Pasos
• 1.- Colección de información acerca del estado de la
red y componentes del
• sistema. La información recolectada de los recursos
debe incluir: eventos,
• atributos y acciones operativas.
• 2.- Transformación de la información para presentarla
en formatos apropiados
• para el entendimiento del administrador.
• 3.- Transportación de la información del equipo
monitoreado al centro de
• control.

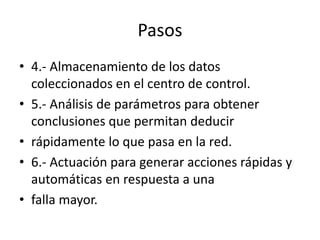

6. Pasos
• 4.- Almacenamiento de los datos
coleccionados en el centro de control.
• 5.- Análisis de parámetros para obtener
conclusiones que permitan deducir
• rápidamente lo que pasa en la red.
• 6.- Actuación para generar acciones rápidas y
automáticas en respuesta a una
• falla mayor.

7. Elementos de la Adm. de Redes
A) Objetos: son los elementos de más bajo nivel y constituyen
los dispositivos administrados.
B) Agentes: un programa o conjunto de programas que
colecciona
información de administración del sistema en un nodo o
elemento de la red. El agente genera el grado de
administración apropiado para ese nivel y transmite
información al administrador central de la red acerca de:
– Notifiación de problemas.
– Datos de diagnóstico.
– Identificador del nodo.
– Características del nodo.

8. Elementos de la Adm. de Redes
• C) Administrador del sistema: Es un conjunto
de programas ubicados en un punto central al
cual se dirigen los mensajes que requieren
acción o que contienen información solicitada
por el administrador al agente.

9. OPERACIONES DE LA
ADMINISTRACIÓN DE RED
Administración de fallas: La administración de
fallas maneja las condiciones de error en todos
los componentes de la red, en las siguientes
fases:
a) Detección de fallas.
b) Diagnóstico del problema.
c) Darle la vuelta al problema y recuperación.
d) Resolución.
e) Seguimiento y control.

10. OPERACIONES DE LA
ADMINISTRACIÓN DE RED
Control de fallas:
Esta operación tiene que ver con la
configuración de la red (incluye dar de alta,
baja y reconfigurar la red) y con el monitoreo
continuo de todos sus elementos.

11. OPERACIONES DE LA
ADMINISTRACIÓN DE RED
Administración de cambios:
La administración de cambios comprende la
planeación, la programación de eventos e
instalación.

12. OPERACIONES DE LA
ADMINISTRACIÓN DE RED
Administración del comportamiento:
Tiene como objetivo asegurar el funcionamiento
óptimo de la red, lo que incluye: El número de
paquetes que se transmiten por segundo,
tiempos pequeños de respuesta y
disponibilidad de la red.

13. OPERACIONES DE LA
ADMINISTRACIÓN DE RED
Servicios de contabilidad:
Este servicio provee datos concernientes al
cargo por uso de la red. Entre los datos
proporcionados están los siguientes:
• Tiempo de conexión y terminación.
• Número de mensajes transmitidos y recibidos.
• Nombre del punto de acceso al servicio.
• Razón por la que terminó la conexión.

14. OPERACIONES DE LA
ADMINISTRACIÓN DE RED
Control de Inventarios:
Se debe llevar un registro de los nuevos
componentes que se incorporen a la red, de
los movimientos que se hagan y de los
cambios que se lleven a cabo.

15. OPERACIONES DE LA
ADMINISTRACIÓN DE RED
Seguridad:
La estructura administrativa de la red debe proveer
mecanismos de seguridad apropiados para lo
siguiente:
• Identificación y autentificación del usuario, una
clave de acceso y un password.
• Autorización de acceso a los recursos, es decir,
solo personal autorizado.
• Confidencialidad de los datos

16. FUNCIONES DE ADMINISTRACIÓN
DEFINIDAS POR OSI.
OSI define las cinco funciones de administración
básicas siguientes:
• Configuración
• Fallas
• Contabilidad
• Comportamiento
• Seguridad.

17. Componentes de OSI
CMIS: Common Management Information Services. Éste es el servicio
para la colección y transmisión de información de administración de
red a las entidades de red que lo soliciten.
CMIP: Common Management Information Protocol. Es el protocolo de
OSI quesoporta a CMIS, y proporcionael servicio de
petición/respuesta que hace posible el intercambio de información
de administración de red entre aplicaciones.
SMIS: Specific Management Information Services. Define los servicios
específicos de administración de red que se va a instalar, como
configuración, fallas, contabilidad, comportamiento y seguridad.
MIB: Management Information Base. Define un modelo conceptual de
la información requerida para tomar decisiones de administración
de red. La información en el MIB incluye: número de paquetes
transmitidos, número de conexiones intentadas, datos de
contabilidad, etc...

18. Arquitecturas de administración de
redes y sus submodelos

19. La administración de sistemas en red
es un proceso cooperativo
• Las estructuras para proveer servicios de IT
están soportadas en sistemas en red
cooperativos
– procesamiento cooperativo significa que una tarea
es realizada en forma distribuida. Es decir, que las
subtareas que constituyen la tarea total se
realizan en diferentes sistemas de una manera
coordinada.

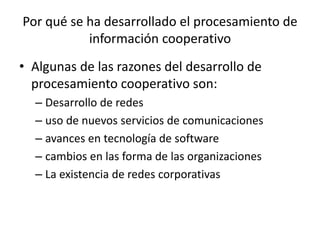

20. Por qué se ha desarrollado el procesamiento de
información cooperativo
• Algunas de las razones del desarrollo de
procesamiento cooperativo son:
– Desarrollo de redes
– uso de nuevos servicios de comunicaciones
– avances en tecnología de software
– cambios en las forma de las organizaciones
– La existencia de redes corporativas

21. Administración de sistemas en red
• Administración
– Todas las medidas para asegurar una operación efectiva y eficiente de
un sistema apoyado con ciertos recursos de acuerdo con las metas
corporativas
• La administración puede hacer énfasis en:
– Administración de redes (componentes de red y en los servicios de
comunicaciones); administración de sistemas (recursos de los nodos y
sistemas en red); administración de aplicaciones (aplicaciones
distribuidas y servicios “dispersos”); administración de clientes y
servicios. Administración de información. Administración del negocio
(administración de la empresa)

22. Administración de IT
• La administración de IT es en sí misma una
aplicación distribuida que debe ser
cuidadosamente conceptualizada y
relacionada a un ambiente específico.
• No existe un solo sistema de administración y
una única solución de administración que
satisfaga todas las situaciones: un proceso de
ajuste específico al escenario es necesario.

23. Dimensiones de la administración técnica
-- Fallas
-- Configuración
-- Accounting
-- Performance
-- Seguridad
VPNs --
Redes corporativas --
WANs --
MANs --
LANs --
Administración de redes --
Administración de sistemas --
Administración de aplicaciones --
Administración de Servicios --
Administración de empresas --
-- Datos
-- Voz
-- Video
-- Multimedia
-- Planeación
-- Instalación
-- Operación
-- Cambio
Dimensión
organizacional
Dimensión
económica
Áreas
funcionales
Tipos
de redes
Aspectos
jurídicos
Disciplinas Tipos de
información
Fases
de la red

24. Administración integrada
• La meta debe ser una administración integrada que utilice
conceptos estandarizados de tal manera que se puedan
tener bases de datos de administración globales, que
permita un enfoque integral de los diferentes aspectos de
administración (incluyendo los aspectos organizacionales),
que soporte sistemas heterogeneos y que ofrezca
interfaces de usuario y de programación abiertas.
– Aparecen aquí varios conceptos: Arquitectura de administración
(estándar para administrar ambientes heterogeneos), plataformas
de administración (implementan las arquitecturas de
administración y proveen las herramientas de administración) y
las herramientas de administración (que deben integrarse a los
procesos de administración)

25. Requerimientos para una administración
integrada
• Para administrar de forma integrada una red
heterogénea es esencial que los recursos que están
siendo administrados suministren la información
adecuada, que pueda ser interpretada
independientemente del fabricante del hardware ó
del software y que sea accesible a través de un
conjunto bien definido de interfaces y protocolos.
• El marco de referencia sobre el cuál se elaboran los
estándares relacionados con administración se llama
arquitectura de administración

26. Submodelos de una arquitectura de
administración
• Una arquitectura de administración generalmente
consta de cuatro grupos de estándares, que serán
llamados aquí submodelos
– modelo de información (modela y especifica la información de
administración)
– modelo de organización (especifica los roles y la manera en que
cooperarán las entidades que administran y las administradas)
– modelo de comunicaciones (define las reglas para intercambiar
información de administración)
– modelo de funciones (define como se subdividirá la tarea
“administrar”)
• ¡Algunas arquitecturas no tienen los cuatro submodelos!

27. Las arquitecturas como prerequisito para
plataformas abiertas
• Las plataformas de administración de redes son
sistemas distribuidos que ofrecen soluciones de
administración basadas en computador y soportadas
por una red
– No se puede administrar una red sin tener una red (que no
necesita ser la misma) que soporte el sistema distribuido
de administración
• Hay tres enfoque para soportar las herramientas de
administración: aislado, coordinado e integrado (en
la práctica se pueden usar al mismo tiempo)

28. Enfoque aislado
• Enfoque aislado: se crea una herramienta para cada problema
de administración. Las herramientas trabajan de forma
independiente, a partir de información de administración
independiente y con diferentes interfaces de usuario.
• Si se tiene una red altamente distribuida no tiene sentido
tener una administración de este tipo (requiere mucho
personal).
• Se considera que la administración es aislada aunque se use la
misma pantalla y se asigne una ventana para cada
herramienta.

29. Enfoque coordinado
• Enfoque coordinado: las herramientas que aun están aisladas
por la forma en que proveen una función son coordinadas se
coordinan al ser utilizadas (es decir, se busca que las
herramientas se complementen unas a otras).
– El resultado que genera una herramienta puede ser utilizado como los
datos de entrada de otra. Una forma de lograr esto es elaborando
scripts para “programar” la interacción entre diferentes herramientas.
• Una “integración superficial” o integración de interfaces de
usuario dentro de un enfoque coordinado las diferentes
aplicaciones y herramientas de administración se operan y
controlan y operan sobre una interface de usuario común
(GUI común)

30. Enfoque coordinado
• Para tener una integración de interface (“estandarización de la
interface”) se supone que las herramientas de administración
tienen algo en común, o que se utiliza un menú para
seleccionar las diferentes aplicaciones desde la consola del
operador.
• La estandarización de interface y la posibilidad de coordinar
ciertos procesos administrativos no implica uniformidad en la
información de administración ni en las funciones de las
herramientas (es decir, NO ES UN ENFOQUE INTEGRADO).

31. Enfoque integrado
• Se dice que el enfoque es integrado cuando los componentes
que están siendo administrados en un ambiente heterogéneo
son capaces de suministrar información que puede ser
interpretada en tal forma que no dependa del vendedor. Esta
información debe poderse acceder sobre interfaces y
protocolos bien definidos. (la frontera entre el enfoque
coordinado y el integrado es sutil)
– Las plataformas de administración abiertas proporcionan la base para
un enfoque integrado.
– Las plataformas son los sistemas de transporte para las aplicaciones de
administración, que a su vez hacen uso de otros sistemas y
herramientas de admistración o de recursos que necesitan ser
adiministrados.

32. Enfoque integrado
• Si una plataforma de administración se utiliza para realizar
una administración integrada en un ambiente heterogéneo,
sin importar quien sea el fabricante de los componentes de la
red, los siguientes aspectos deben ser especificados:
– La descripción de los objetos administrados (el mismo modelo de
información)
– Soporte de aspectos relacionados con la organización, roles y reglas de
cooperación (el mismo modelo organizacional)
– La descripción de los procesos de comunicación para propósitos de
comunicación (el mismo modelo de comunicaciones)
– Estrudtura de las funciones de administración (el mismo modelo
funcional)

33. Enfoque integrado
• Un armazón donde se pueden colocar estándares
relacionados con la administración y que abarquen los cuatro
aspectos mencionados recibe el nombre de arquitectura de
administración.
– Las arquitecturas de administración son el prerequisito para el diseño
de plataformas (sistemas) de administración en ambientes
heterogéneos.
– La meta de una arquitectura de administración es definir un armazón
dentro del cual pueda crearse un “armotodo” o “lego” de módulos
que puedan combinarse para resolver problemas especifícos de
administración con un máximo de flexibilidad y de interoperabilidad,
permitiendo construir una solución de administración óptima para
cada ambiente (red o sistema distribuido) específico.

34. Submodelo de información
• El submodelo de información (de una arquitectura de
administración) busca controlar los métodos utilizados para
modelar y describir los objetos administrables.
• Además, una definición estándar de objetos administrables es
un prerrequisito para interoperabilidad de la administración:
permite a redes heterogéneas interactuar con propósitos de
administración.

35. Submodelo de organización
• El submodelo de organización (de una arquitectura de
administración) define los actores (elementos que participan
en la administración), sus roles y las reglas de cooperación
entre ellos.
• Los modelos de cooperación pueden ser agent-manager o
peer-to-peer. Pueden definirse dominios para agrupar
recursos que serán administrados. En estos dominios se
definen políticas (reglas) específicas de administración.
– Los dominios y las políticas son también objetos administrables.

36. Submodelo de comunicaciones
• El submodelo de comunicaciones (de una arquitectura de
administración) establece y define los elementos y conceptos
necesarios para que los componentes del sistema (actores)
puedan intercambiar información de administración
– por ejemplo, quiénes pueden comunicarse, especificar los servicios y
protocolos, definir la sintaxis y la semántica de los formatos de
intercambio, además de los protocolos de administración que se
colocarán dentro de la arquitectura de comunicaciones utilizada.
• La comunicación puede establecerse a través del intercambio
de información de control, solicitudes de información de
estado o generación de mensajes de eventos

37. Submodelo funcional
• El submodelo funcional (de una arquitectura de
administración) divide la complejidad de la administración en
áreas funcionales de administración e intenta especificar
funciones de administración genéricas.
• El modelo funcional proporciona las bases para construir
librerías de soluciones de administración parciales y facilitar la
delegación de funciones de administración a diversos
agentes/personas.
