Un sistema de aislamiento térmico está formado por una combinación de materiales aislantes, terminaciones y sistemas de sujeción que retardan el flujo de energía térmica para cumplir funciones como la conservación de energía y el control de temperaturas. Un sistema bien diseñado e instalado requiere poco mantenimiento, aunque se deben realizar inspecciones periódicas para detectar posibles problemas como fugas de calor, escapes de líquidos, o daños en las barreras protectoras, y reparar el aislamiento de ser necesario.

1. AISLANTES TÉRMICOS
Henry Villarroel

2. ELEMENTOS BÁSICOS DE
TRANSMISIÓN DE CALOR
• CONDUCTIVIDAD TÉRMICA (K).
• DENSIDAD.
• RESISTENCIA TÉRMICA (FACTOR R).
• EMISIVIDAD.
• CONDENSACIÓN
• BARRERA DE VAPOR.
AISLANTES TÉRMICOS

3. La eficiencia y servicio de un aislamiento
dependen directamente de la eficiencia que
proporcione el sistema de protección exterior
contra: la entrada de humedad, del posible daño
mecánico y agresión química; por lo que la
selección de materiales para terminados o
recubrimientos externos, está basado en las
mismas condiciones mecánicas, químicas,
térmicas, humedad y obviamente de los costos de
la instalación.
CÓMO ACTÚAN?
AISLANTES TÉRMICOS

4. AISLANTES TÉRMICOS
DISEÑO DE UN SISTEMA DE
AISLAMIENTO
Definición:
Un Sistema de Aislamiento es la combinación de
materiales de elevada resistencia al paso de energía
térmica , acabados o chaquetas, accesorios y todos
aquellos elementos, que intervienen en la solución
térmica de un equipo, tubería y que cumple objetivos
específicos de diseño como:

5. AISLANTES TÉRMICOS
DISEÑO DE UN SISTEMA DE
AISLAMIENTO
• Conservación de energía reduciendo las pérdidas o ganancias de calor.
• Control de la temperatura superficial para protección y confort
personal.
• Estabilidad y control de procesos.
• Control de la condensación sobre superficies frías.
• Control de congelación en líneas de agua helada.
• Aumentar la eficiencia de operación de sistemas de calefacción/
enfriamiento vapor, potencia y procesos en instalaciones comerciales e
industriales.
• Protección de equipos a agentes externos (corrosivos o químicos).
• Protección al fuego. •Control de ruido.

6. AISLANTES TÉRMICOS
CUANDO UTILIZAR UN AISLANTE?
Las condiciones existentes en
instalaciones industriales tales
como: plantas de potencia, plantas
químicas, refinerías de petróleo,
siderúrgicas, plantas de papel,
alimentos, jabonerías, cerámicas,
sintéticos, etc., determinan el
sistema de aislamiento a usar ,
éstas condiciones incluyen:

7. AISLANTES TÉRMICOS
CUANDO UTILIZAR UN AISLANTE?
• Presencia de operarios en operación (protección personal).
• Atmósferas corrosivas como consecuencia de procesos
químicos.
• Necesidad de retirar fácilmente los aislamientos para
mantenimiento.
• Incremento de riesgo de incendio por altas temperaturas y
sustancias volátiles.
• Abuso mecánico de los aislamientos por excesivo manipuleo,
tráfico y pisadas.
• Requerimientos sanitarios y contaminación en industrias de
alimentos, bebidas, etc.

8. AISLANTES TÉRMICOS
TIPOS DE AISLANTES UTILIZADOS
INDUSTRIALMENTE
Accesorios Termofit
Pipe Wrap
Insul Quick
Lana AW
Lana RA26
Serie 702 y 704
Lana para colchonetas
Cañuela amplio rango

9. AISLANTES TÉRMICOS
TIPOS DE AISLANTES UTILIZADOS
INDUSTRIALMENTE
Lana de vidrio rígida preformada con medias
cañas, disponibles sin recubrimiento o con
un laminado de foli de aluminio.
Usos: Utilizado para aislar tuberías calientes
y frías con temperaturas entre -120°F y
850°F con diámetro nominal desde 1/2
pulgada en adelante.
Dimensiones: 36" y 32" (largo) en espesores
de 1", 1 1/2", 2" y 3".
Cañuela amplio rango

10. AISLANTES TÉRMICOS
TIPOS DE AISLANTES UTILIZADOS
INDUSTRIALMENTE
Accesorios Termofit
Aislamiento térmico en lana de vidrio compacta,
diseñado para aislar eficientemente las secciones de
codos de radio largo y corto y tees para tuberías de
cobre, hierro roscado o soldado, hasta 850°F (454°C).
Usos: utilizado para aislar tuberías calientes y frias con
temperaturas entre -120°F y 850°F con diámetro
nominal desde 1/2 pulgadas en adelante.
Dimensiones: codos y tees de tuberías con diámetros
nominales desde 1/2" y espesores desde 1".

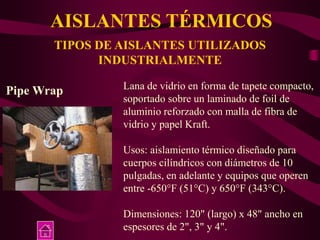

11. AISLANTES TÉRMICOS
TIPOS DE AISLANTES UTILIZADOS
INDUSTRIALMENTE
Pipe Wrap Lana de vidrio en forma de tapete compacto,
soportado sobre un laminado de foil de
aluminio reforzado con malla de fibra de
vidrio y papel Kraft.
Usos: aislamiento térmico diseñado para
cuerpos cilíndricos con diámetros de 10
pulgadas, en adelante y equipos que operen
entre -650°F (51°C) y 650°F (343°C).
Dimensiones: 120" (largo) x 48" ancho en
espesores de 2", 3" y 4".

12. AISLANTES TÉRMICOS
TIPOS DE AISLANTES UTILIZADOS
INDUSTRIALMENTE
Insul Quick
Lana de vidrio en láminas semirígidas de
gran tamaño para equipos que operan hasta
950°F (510°C).
Usos: Aislamiento térmico para superficies
planas de calderas, hornos, precipitadores
electrostáticos, chimeneas, tanques y equipos
industriales de gran diámetro.
Dimensiones: 120" (largo) x 48" (ancho) en
espesores de 1 1/2", 2", 2 1/2", 3" y 4".

13. AISLANTES TÉRMICOS
TIPOS DE AISLANTES UTILIZADOS
INDUSTRIALMENTE
Lana AW
Lana de vidrio en rollos para equipos
que operan en caliente hasta 1000°F.
Usos: Para el aislamiento térmico de
hornos, estufas y calentadores
domésticos.
Dimensiones: 300" (largo) x 48"
(ancho) en espesores de 1" y 1 1/2"

14. AISLANTES TÉRMICOS
TIPOS DE AISLANTES UTILIZADOS
INDUSTRIALMENTE
Lana RA26
Lana de vidrio en rollos para equipos
que operan a temperaturas entre 0°F a
450°F (-178°C a 232°C).
Usos: Para aislamiento térmico de
refrigeradores domésticos o
comerciales.
Dimensiones: 300" (largo) x 48" (
ancho) en espesores de 1" y 1 1/2".

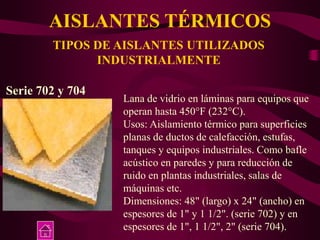

15. AISLANTES TÉRMICOS
TIPOS DE AISLANTES UTILIZADOS
INDUSTRIALMENTE
Serie 702 y 704
Lana de vidrio en láminas para equipos que
operan hasta 450°F (232°C).
Usos: Aislamiento térmico para superficies
planas de ductos de calefacción, estufas,
tanques y equipos industriales. Como bafle
acústico en paredes y para reducción de
ruido en plantas industriales, salas de
máquinas etc.
Dimensiones: 48" (largo) x 24" (ancho) en
espesores de 1" y 1 1/2". (serie 702) y en
espesores de 1", 1 1/2", 2" (serie 704).

16. AISLANTES TÉRMICOS
TIPOS DE AISLANTES UTILIZADOS
INDUSTRIALMENTE
Lana para colchonetas
Lana de vidrio flexible en forma de manta,
reforzada con malla metálica, utilizada para
equipos que operan hasta 1000°F (538°C).
Usos: Aislamiento térmico en tanques,
precipitadores, hornos o cualquier otro
equipo industrial.
Dimensiones: 48" (largo) x 24" (ancho) x 1",
1 1/2", 2" de espesor.

17. CHAQUETAS
La adición de una chaqueta con
superficie altamente reflectiva,
produce una temperatura superficial
mas alta en aplicaciones en caliente y
en una mas baja para frío; por lo
tanto las chaquetas reflectivas pueden
producir una temperatura superficial ,
capaz de quemar al tacto o favorecer
la condensación en aplicaciones en
frío.
AISLANTES TÉRMICOS

18. AISLANTES TÉRMICOS
Un sistema de aislamiento térmico está formado por
una combinación de materiales de aislamiento,
terminados y sistemas de sujeción, que bien aplicados
retardan el flujo de energía térmica para cumplir una o
mas funciones.
Un sistema bien diseñado e instalado, normalmente
requerirá poco mantenimiento, no obstante, algunas
veces es necesario realizar mantenimiento,
inspecciones y hacer un diagnóstico del sistema.
Mantenimiento de un sistema de aislamiento

19. AISLANTES TÉRMICOS
Mantenimiento de un sistema de aislamiento
La principal inquietud en el mantenimiento de los
sistemas de aislamiento es detectar el descubrimiento
de problemas y el reaislamiento para evitar pérdidas
de calor o la posible destrucción del sistema total, por
ésta razón se deben realizar inspecciones periódicas y
preventivas en busca de cualquiera de los puntos
siguientes:
Criterios de inspección

20. AISLANTES TÉRMICOS
Mantenimiento de un sistema de aislamiento
• Puntos o áreas anormalmente calientes, que indican una fuga o el
deterioro del aislamiento interno. En éste caso se debe revisar
quitando la chaqueta protectora y reponiendo el aislamiento
deteriorado.
• Escapes o derrames, la huella dejada por los derrames de los
productos nos ayudan a detectar éstos puntos críticos de fugas. Aquí
tenemos que reparar el escape removiendo el aislamiento y
reemplazándolo siempre que se requiera.
• Aislamientos no reemplazados, luego de las revisiones mecánicas a
las válvulas y líneas con frecuencia se omite reponer los aislamientos
retirados.

21. AISLANTES TÉRMICOS
Mantenimiento de un sistema de aislamiento
• Roturas o grietas en las barreras a la intemperie o de vapor. Un
correcto parcheo de las barreras debe incluir el sellado del daño con la
misma barrera .
• Uniones sueltas, pueden indicar una dilatación excesiva y la necesidad
de una junta de expansión.
• Areas de abuso mecánico, indicios de pisadas, escaleras u otra
maquinaria.
• Salientes de alta temperatura, algunos soportes, boquillas o
accesorios tienden a perder rápidamente la chaqueta protectora y el
aislamiento. El sellado de éstas secciones se puede hacer con masillas
de alta temperatura y con flashing metálico.
• Condensación o escarcha, sobre la superficie del terminado de un
aislamiento de baja temperatura

22. AISLANTES TÉRMICOS
PROTECCIÓN
 Los aislantes se almacenan sólo bajo
techo y libre de humedad, siempre
sobre estibas de madera.
 Las conchas y bloques de lana mineral,
deben manejarse con cuidado,evitar los
golpes ya que tienen cierta fragilidad.
 Transportar y almacenar los aislantes d
emanera vertical y no remontar más de
cuatro cajas por pilas.

23. AISLANTES TÉRMICOS
PROTECCIÓN
 Las cubiertas plásticas de los aislantes se quitan sólo antes de
instalarse en la obrea.
 Es obligatorio el uso de guantes, zapatos de seguridad y
mascarillas al manipular aislantes.
 El asbesto produce problemas pulmonares al tener contacto
cercano y pemanente.
 Tener presente que los materiales aislantes producen problemas en
la piel y respiratorio sobre todo la fibra de vidrio, la lana mineral y
el silicato de calcio.

24. AISLANTES TÉRMICOS
PROTECCIÓN
 Aunque los aislantes son muy resistentes es importante hacer
inspecciones periódicas.
 Evitar que el Foam Glass tenga contacto con Na OH y la lana
mineral con el H2O pues sufren degradación.

25. AISLANTES TÉRMICOS
ALGUNAS APLICACIONES

26. AISLANTES TÉRMICOS
CICLO DE PREGUNTAS

27. AISLANTES TÉRMICOS
FIN !
