1. REPÚBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO POLITÉCNICO
“SANTIAGO MARIÑO”
EXTENSIÓN VALENCIA
AUTOR(ES):
Salas Jesús
Alfredo José
Sección (B)
Escuela (47)

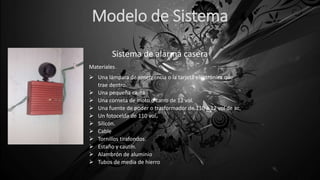

2. Modelo de Sistema
Sistema de alarma casera
Materiales
 Una lámpara de emergencia o la tarjeta electrónica que
trae dentro.
 Una pequeña cajita
 Una corneta de moto o carro de 12 vol.
 Una fuente de poder o trasformador de 110 a 12 vol de ac.
 Un fotocelda de 110 vol.
 Silicón.
 Cable
 Tornillos tirafondos.
 Estaño y cautín.
 Alambrón de aluminio
 Tubos de media de hierro

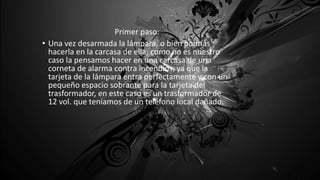

3. Primer paso:
• Una vez desarmada la lámpara, o bien podrías
hacerla en la carcasa de ella; como no es nuestro
caso la pensamos hacer en una carcasa de una
corneta de alarma contra incendios, ya que la
tarjeta de la lámpara entra perfectamente y con un
pequeño espacio sobrante para la tarjeta del
trasformador, en este caso es un trasformador de
12 vol. que teníamos de un teléfono local dañado.

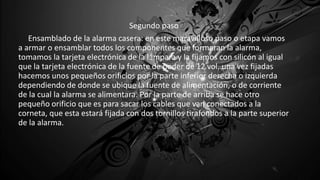

4. Segundo paso
Ensamblado de la alarma casera: en este maravilloso paso o etapa vamos
a armar o ensamblar todos los componentes que formaran la alarma,
tomamos la tarjeta electrónica de la lámpara y la fijamos con silicón al igual
que la tarjeta electrónica de la fuente de poder de 12 vol. una vez fijadas
hacemos unos pequeños orificios por la parte inferior derecha o izquierda
dependiendo de donde se ubique la fuente de alimentación, o de corriente
de la cual la alarma se alimentara. Por la parte de arriba se hace otro
pequeño orificio que es para sacar los cables que van conectados a la
corneta, que esta estará fijada con dos tornillos tirafondos a la parte superior
de la alarma.

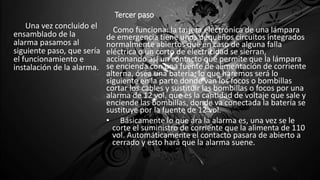

5. Tercer paso
Una vez concluido el
ensamblado de la
alarma pasamos al
siguiente paso, que sería
el funcionamiento e
instalación de la alarma.
Como funciona: la tarjeta electrónica de una lámpara
de emergencia tiene unos pequeños circuitos integrados
normalmente abiertos que en caso de alguna falla
eléctrica o un corto de electricidad se sierran,
accionando así un contacto que permite que la lámpara
se encienda con una fuente de alimentación de corriente
alterna, ósea una batería; lo que haremos será lo
siguiente en la parte donde van los focos o bombillas
cortar los cables y sustituir las bombillas o focos por una
alarma de 12 vol. que es la cantidad de voltaje que sale y
enciende las bombillas, donde va conectada la batería se
sustituye por la fuente de 12 vol.
• Básicamente lo que ara la alarma es, una vez se le
corte el suministro de corriente que la alimenta de 110
vol. Automáticamente el contacto pasara de abierto a
cerrado y esto hará que la alarma suene.
• .

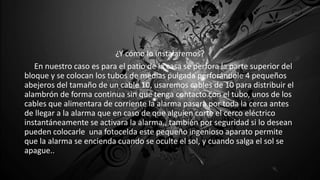

6. ¿Y cómo lo instalaremos?
En nuestro caso es para el patio de la casa se perfora la parte superior del
bloque y se colocan los tubos de medias pulgada perforándole 4 pequeños
abejeros del tamaño de un cable 10, usaremos cables de 10 para distribuir el
alambrón de forma continua sin que tenga contacto con el tubo, unos de los
cables que alimentara de corriente la alarma pasara por toda la cerca antes
de llegar a la alarma que en caso de que alguien corte el cerco eléctrico
instantáneamente se activara la alarma,, también por seguridad si lo desean
pueden colocarle una fotocelda este pequeño ingenioso aparato permite
que la alarma se encienda cuando se oculte el sol, y cuando salga el sol se
apague..

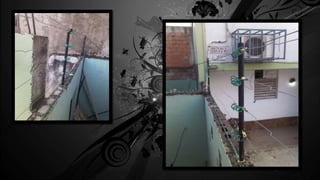

7. Anexos
