Este documento presenta cuatro circuitos eléctricos y preguntas sobre su funcionamiento. El Circuito 1 es en serie, por lo que ambos interruptores deben estar cerrados para que la bombilla se encienda. El Circuito 2 es también en serie, por lo que la intensidad de la luz de las bombillas disminuye. El Circuito 3 contiene un circuito paralelo entre los interruptores S1 y S2. El Circuito 4 tiene los bombillos en paralelo, por lo que se encienden con buena intensidad incluso si uno falla.

1. PRACTICA SOBRE CONCEPTOS BÁSICOS DE CIRCUITOS ELÉCTRICOS
Circuito Nº1
Cuestionario
a. ¿Qué sucede en el circuito cuando se cierra solo uno de los switch?
R si se apaga el switch1 no conduce energía al switch2 y por lo tanto el bombillo no
encenderá y si el switch2 se apaga y el otro no pasara lo mismo no pasara o sea cualquier
switch que se apague no pasara energía al bombillo, los dos switch tiene que estar
encendidos para poder pasar energía.
b. ¿Qué sucede cuando cierras ambos?
R como anuncie anteriormente no pasa energía al bombillo.
c. ¿Qué tipo de circuito hay en el montaje, serie o paralelo?
R En serie ya que todo va conectado en una sola línea.

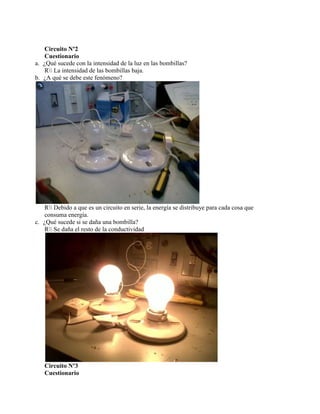

2. Circuito Nº2
Cuestionario
a. ¿Qué sucede con la intensidad de la luz en las bombillas?
R La intensidad de las bombillas baja.
b. ¿A qué se debe este fenómeno?
R Debido a que es un circuito en serie, la energía se distribuye para cada cosa que
consuma energía.
c. ¿Qué sucede si se daña una bombilla?
R Se daña el resto de la conductividad
Circuito Nº3
Cuestionario

3. a. ¿Qué sucede en el circuito cuando se cierra solo uno de los switch?
R sigue pasando energía al bombillo
b. ¿Qué sucede cuando cierras ambos?
R En esta situación no pasaría energía al bombillo porque no hay por donde los dos
conductores están apagados
c. ¿Qué tipo de circuito hay entre S1 y S2 en el montaje, serie o paralelo?
R Paralelo por que los switch están en dos líneas diferentes pero pasan energía hacia el
bombillo
Circuito Nº4
Cuestionario
a. Apague el switch 1, coloque el bombillo 1, quite el bombillo 2. Ahora encienda el switch y
conecte a los 110 Vac. Que sucede?
R Prende el bombillo 1 normalmente y con muy buena intensidad.
b. Apague el switch 1, coloque el bombillo 1, coloque el bombillo 2. Ahora encienda el switch
y conecte a los 110 Vac. Que sucede?
R Prenden los 2 bombillos con una muy buena intensidad lo contrario del circuito 2 que se
disminuye la intensidad

4. c. Apague el switch 1, quite el bombillo 1, quite el bombillo 2. Ahora encienda el switch y
conecte a los 110 Vac. Que sucede?
R nada porque no hay ningún bombillo
d. Qué tipo de topología tienen la L1 y la L2
R Los dos bombillos están en paralelo
