Este documento presenta un proyecto para diseñar e instalar una red LAN (red de área local) en un local comercial ubicado en la calle Buenos Aires 204. Se describen los requerimientos del proyecto incluyendo 15 computadoras, mobiliario, cableado UTP categoría 5, switch de 24 puertos y otros componentes. También se incluyen diagramas de la distribución física, cableado eléctrico y lógico de la red, así como los pasos a seguir para la instalación.

1. 1
Cbtis 172
Diseña e instala redes LAN de acuerdo a las necesidades de la organización y estándares oficiales
Proyecto de una red de área local (LAN)
Diego Anaya Almanza
5º “D”
Soporte y mantenimiento en equipos de cómputo
4 de diciembre del 2014

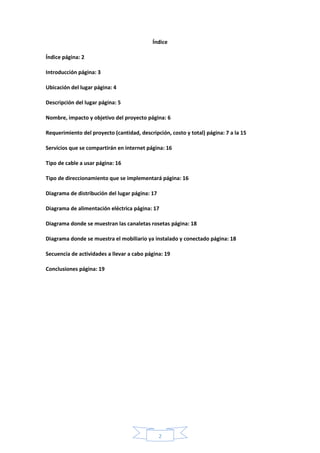

2. Índice
2
Índice página: 2
Introducción página: 3
Ubicación del lugar página: 4
Descripción del lugar página: 5
Nombre, impacto y objetivo del proyecto página: 6
Requerimiento del proyecto (cantidad, descripción, costo y total) página: 7 a la 15
Servicios que se compartirán en internet página: 16
Tipo de cable a usar página: 16
Tipo de direccionamiento que se implementará página: 16
Diagrama de distribución del lugar página: 17
Diagrama de alimentación eléctrica página: 17
Diagrama donde se muestran las canaletas rosetas página: 18
Diagrama donde se muestra el mobiliario ya instalado y conectado página: 18
Secuencia de actividades a llevar a cabo página: 19
Conclusiones página: 19

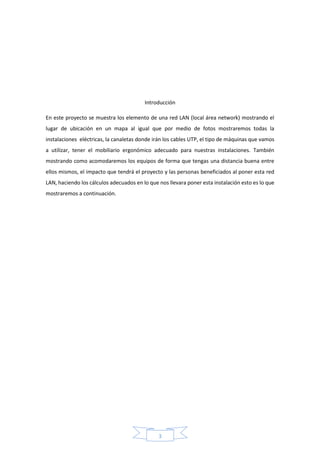

3. Introducción
En este proyecto se muestra los elemento de una red LAN (local área network) mostrando el
lugar de ubicación en un mapa al igual que por medio de fotos mostraremos todas la
instalaciones eléctricas, la canaletas donde irán los cables UTP, el tipo de máquinas que vamos
a utilizar, tener el mobiliario ergonómico adecuado para nuestras instalaciones. También
mostrando como acomodaremos los equipos de forma que tengas una distancia buena entre
ellos mismos, el impacto que tendrá el proyecto y las personas beneficiados al poner esta red
LAN, haciendo los cálculos adecuados en lo que nos llevara poner esta instalación esto es lo que
mostraremos a continuación.
3

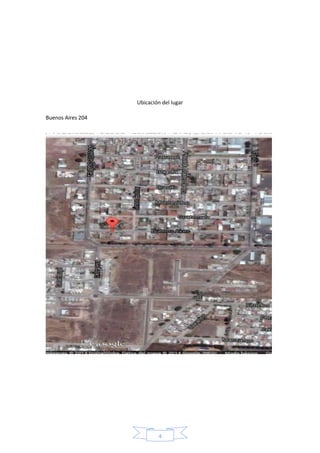

4. Ubicación del lugar
4
Buenos Aires 204

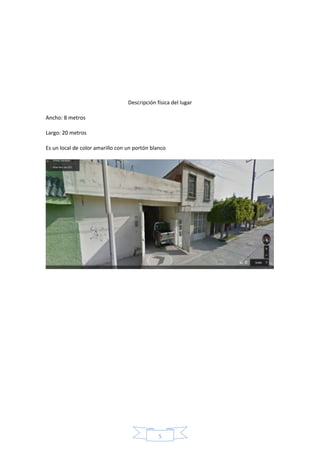

5. Descripción física del lugar
5
Ancho: 8 metros
Largo: 20 metros
Es un local de color amarillo con un portón blanco

6. 6
Nombre del proyecto: Anaya company
Objetivo del proyecto: Diseñar e instalar una red LAN con los protocolos correspondientes, saber
llevar a cabo la documentación necesaria saber el impacto esperado para este proyecto a las
personas que van a ser beneficiadas con este proyecto, hacer los diagramas correspondientes
de toda la instalación eléctrica, las canaletas donde irán los cables UTP. El rack con los números
de puertos que estas consiente que vas a ocupar y dar una explicación de porqué elegiste esos
componentes para esa red LAN que estas diseñando
Impacto del proyecto: Esta red LAN de área local se implementara con el fin de dar servicio a la
colonia vecina ya que no cuenta con este servicio y el número de personas beneficiadas es
aproximadamente de 500 personas con unos precios accesibles a la economía contando con
impresiones a color blanco y negro y foto copias al igual que el servicio de técnico por si tienen
equipos que no estén trabajando de manera adecuada contaran también con el servicio técnico.
Tiempo estimado de instalación: el tiempo de instalación será de dos semanas

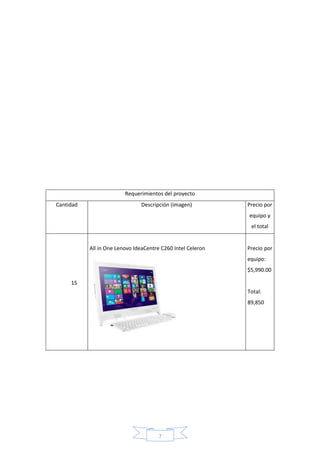

7. Requerimientos del proyecto
Cantidad Descripción (imagen) Precio por
7
equipo y
el total
15
All in One Lenovo IdeaCentre C260 Intel Celeron
Precio por
equipo:
$5,990.00
Total:
89,850

8. 8

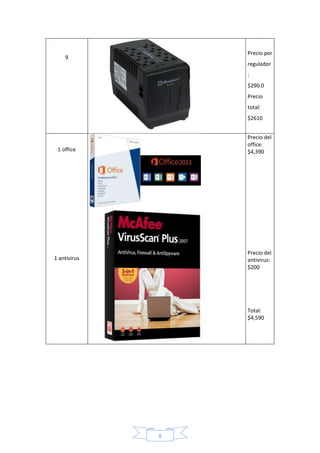

9
Precio por
regulador
:
$290.0
Precio
total:
$2610
1 office
1 antivirus
Precio del
office:
$4,390
Precio del
antivirus:
$200
Total:
$4,590

9. 9

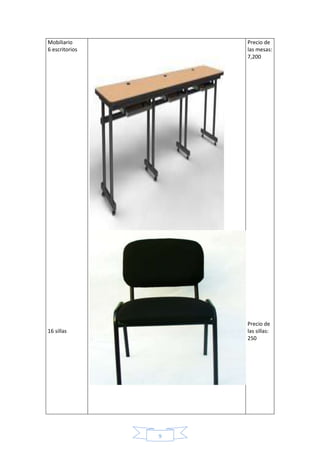

Mobiliario
6 escritorios
16 sillas
Precio de
las mesas:
7,200
Precio de
las sillas:
250

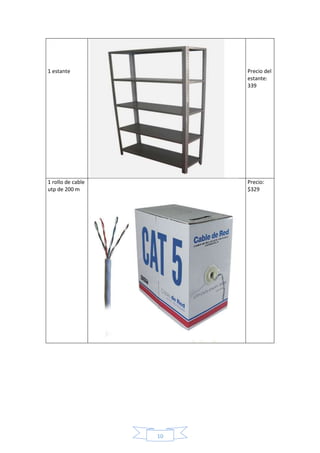

10. 1 estante
Precio del
10
estante:
339
1 rollo de cable
utp de 200 m
Precio:
$329

11. 11

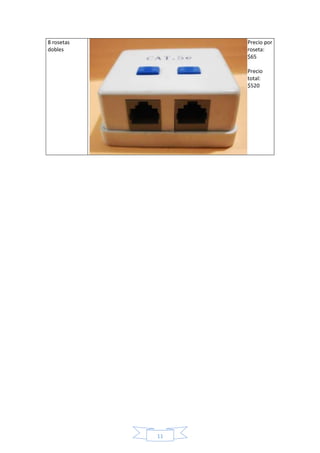

8 rosetas
dobles
Precio por
roseta:
$65
Precio
total:
$520

12. 12
1 switch de 24
puertos
Precio
total:
$689

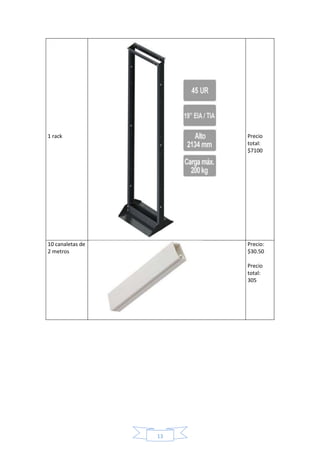

13. 1 rack
Precio
13
total:
$7100
10 canaletas de
2 metros
Precio:
$30.50
Precio
total:
305

14. 14

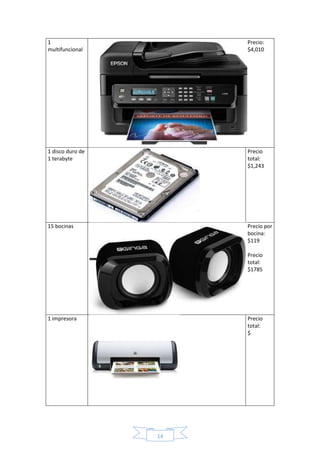

1
multifuncional
Precio:
$4,010
1 disco duro de
1 terabyte
Precio
total:
$1,243
15 bocinas
Precio por
bocina:
$119
Precio
total:
$1785
1 impresora
Precio
total:
$

15. 15

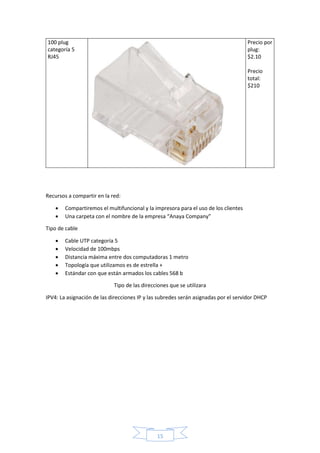

100 plug
categoría 5
RJ45
Precio por
plug:
$2.10
Precio
total:
$210
Recursos a compartir en la red:
 Compartiremos el multifuncional y la impresora para el uso de los clientes
 Una carpeta con el nombre de la empresa “Anaya Company”
Tipo de cable
 Cable UTP categoría 5
 Velocidad de 100mbps
 Distancia máxima entre dos computadoras 1 metro
 Topología que utilizamos es de estrella +
 Estándar con que están armados los cables 568 b
Tipo de las direcciones que se utilizara
IPV4: La asignación de las direcciones IP y las subredes serán asignadas por el servidor DHCP

16. 16

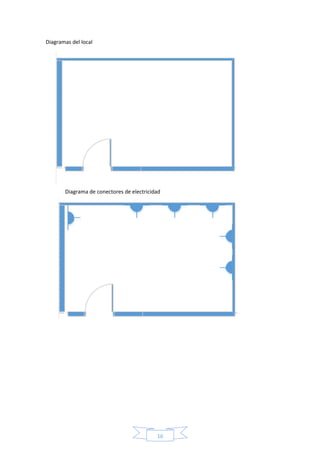

Diagramas del local
Diagrama de conectores de electricidad

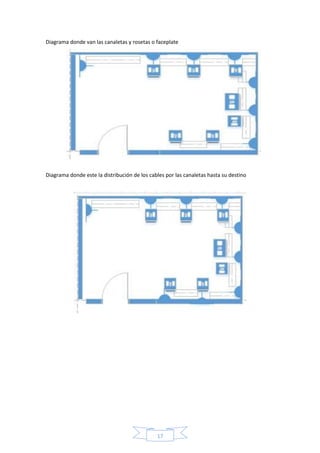

17. Diagrama donde van las canaletas y rosetas o faceplate
Diagrama donde este la distribución de los cables por las canaletas hasta su destino
17

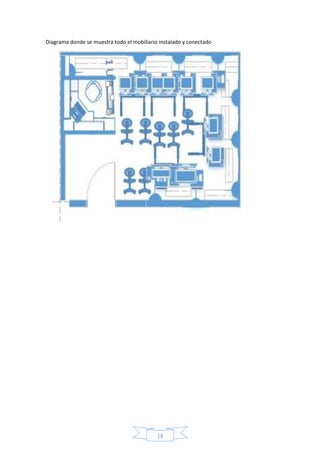

18. Diagrama donde se muestra todo el mobiliario instalado y conectado
18

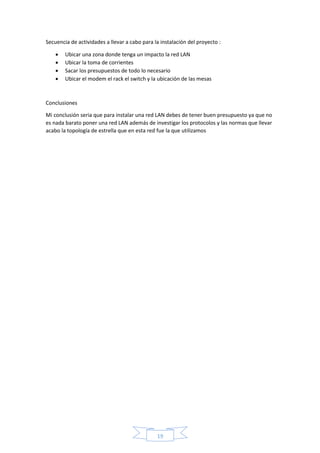

19. Secuencia de actividades a llevar a cabo para la instalación del proyecto :
 Ubicar una zona donde tenga un impacto la red LAN
 Ubicar la toma de corrientes
 Sacar los presupuestos de todo lo necesario
 Ubicar el modem el rack el switch y la ubicación de las mesas
19
Conclusiones
Mi conclusión seria que para instalar una red LAN debes de tener buen presupuesto ya que no
es nada barato poner una red LAN además de investigar los protocolos y las normas que llevar
acabo la topología de estrella que en esta red fue la que utilizamos
