Este documento presenta el diseño de una red LAN para un cibercafé que se instalará en la colonia Alameda. Describe los requerimientos del proyecto como el número de computadoras, software, mobiliario, cableado, equipamiento de red y proveedor de internet. Incluye diagramas que muestran la distribución física del lugar, la instalación del cableado, equipos y una secuencia para llevar a cabo el proyecto en un mes.

1. Página 1 de 25

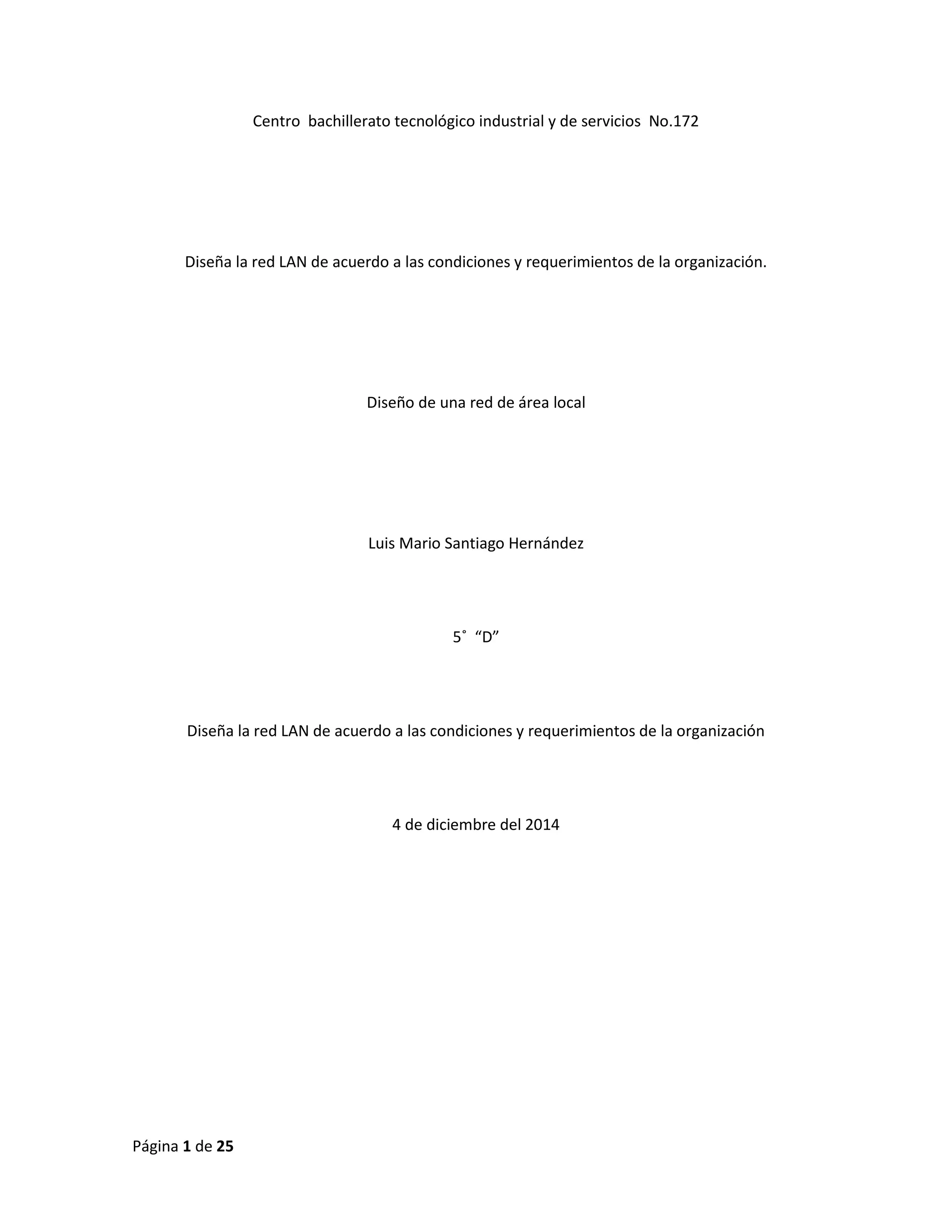

Centro bachillerato tecnológico industrial y de servicios No.172
Diseña la red LAN de acuerdo a las condiciones y requerimientos de la organización.
Diseño de una red de área local
Luis Mario Santiago Hernández
5˚ “D”
Diseña la red LAN de acuerdo a las condiciones y requerimientos de la organización
4 de diciembre del 2014

2. Página 2 de 25

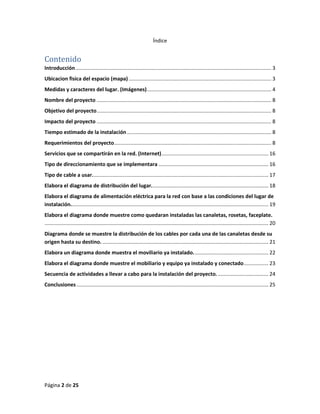

Índice
Contenido
Introducción ........................................................................................................................................ 3
Ubicacion fisica del espacio (mapa) ................................................................................................... 3
Medidas y caracteres del lugar. (Imágenes) ...................................................................................... 4
Nombre del proyecto ......................................................................................................................... 8
Objetivo del proyecto ......................................................................................................................... 8
Impacto del proyecto ......................................................................................................................... 8
Tiempo estimado de la instalación .................................................................................................... 8
Requerimientos del proyecto ............................................................................................................. 8
Servicios que se compartirán en la red. (Internet) .......................................................................... 16
Tipo de direccionamiento que se implementara ............................................................................ 16
Tipo de cable a usar. ......................................................................................................................... 17
Elabora el diagrama de distribución del lugar. ................................................................................ 18
Elabora el diagrama de alimentación eléctrica para la red con base a las condiciones del lugar de instalación. ........................................................................................................................................ 19
Elabora el diagrama donde muestre como quedaran instaladas las canaletas, rosetas, faceplate. ........................................................................................................................................................... 20
Diagrama donde se muestre la distribución de los cables por cada una de las canaletas desde su origen hasta su destino. ................................................................................................................... 21
Elabora un diagrama donde muestra el moviliario ya instalado. ................................................... 22
Elabora el diagrama donde muestre el mobiliario y equipo ya instalado y conectado ................. 23
Secuencia de actividades a llevar a cabo para la instalación del proyecto. ................................... 24
Conclusiones ..................................................................................................................................... 25

3. Página 3 de 25
Introducción
En este proyecto realizaremos la creación de una red LAN de área local, de forma ficticia con el propósito de identificar todos los componentes de un centro de cómputo ya que en este proyecto emplearemos la búsqueda de todos los componentes del junto con precios y características y las mejores marcas de ellos para saber cuál es más factible de comprar y es el que más sirve para nuestros requerimientos. En este proyecto podremos observar paso a paso la instalación de un cibercafé desde cual es la mejor ubicación para la creación de nuestro centro de cómputo hasta la cotización de los software que debemos tener licencia para ser uno de los mejor que exista. También podremos observar cuales son nuestros proveedores del servicio de internet y cuál es el que nos proporciona mayor rapidez por el menor precio. También podremos observar que especificaciones debemos tener en cuenta al colocar nuestros cables y canaletas ya que si no seguimos estas especificaciones puede y no contar con el servicio de internet en esa zona.
Ubicacion fisica del espacio (mapa)
Nuestro ciber estara ubicado en la colonia “alameda” entre las calles “primavera” y eucalipto” esta ubicada en una esquina un muy buen lugar para este.

4. Página 4 de 25

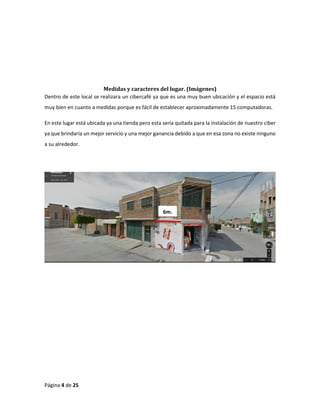

Medidas y caracteres del lugar. (Imágenes)
Dentro de este local se realizara un cibercafé ya que es una muy buen ubicación y el espacio está muy bien en cuanto a medidas porque es fácil de establecer aproximadamente 15 computadoras.
En este lugar está ubicada ya una tienda pero esta sería quitada para la instalación de nuestro ciber ya que brindaría un mejor servicio y una mejor ganancia debido a que en esa zona no existe ninguno a su alrededor.
6m.

5. Página 5 de 25

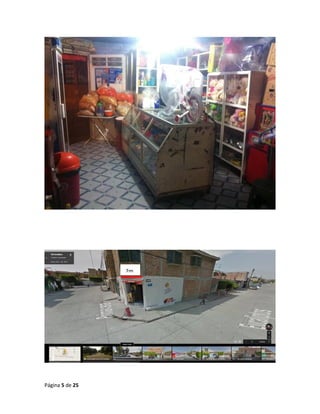

2m.

6. Página 6 de 25

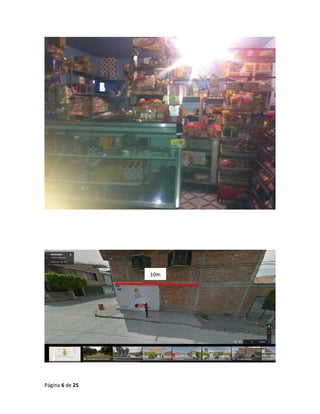

10m.

7. Página 7 de 25

8. Página 8 de 25
Nombre del proyecto
Diseño de una red de área local
Objetivo del proyecto
Diseñar una red LAN de área local dicho uso será comercialización se realizara mediante un cibercafé. Realizaremos estudios de mercado para obtener los mejores precios y los mejores componentes para nuestro establecimiento además de consultar a los distintos proveedores del servicio de internet que nos pueden brindar mayor rapidez a un mejor precio y con menos fallas. Además de aprender a identificar los distintos requerimientos que se necesitan para lograr la conexión física de una red de área en un establecimiento público o privado.
Impacto del proyecto
Nuestro cibercafé beneficiara a las personas de nuestros alrededores cuyos índices económicos no son tan altos para obtener una computadora propia. Ya que en esta colonia donde será ubicado nuestro establecimiento el servicio de internet es muy escaso ya que muchas de las personas no cuentan con este servicio.
Tiempo estimado de la instalación
Nuestro establecimiento está programado para llevarse a cabo la apertura en aproximadamente 1 mes ya que un ciber en el ciclo escolar es indispensable.
Requerimientos del proyecto
 Número de equipos de cómputo que estarán dentro de la red.
Contaremos con 15 equipos de cómputo con un total de $134,985 pesos.
Contaremos con estos equipos debido a que son económicos de muy buena marca y cuentan con Windows 8.1 además de tener un disco duro de un TB.

9. Página 9 de 25

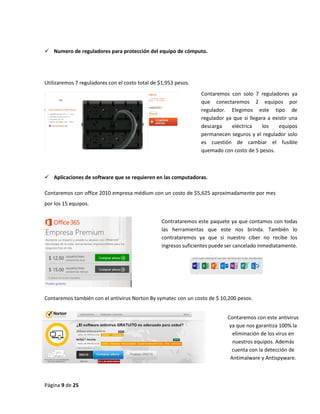

 Numero de reguladores para protección del equipo de cómputo.
Utilizaremos 7 reguladores con el costo total de $1,953 pesos.
 Aplicaciones de software que se requieren en las computadoras.
Contaremos con office 2010 empresa médium con un costo de $5,625 aproximadamente por mes
por los 15 equipos.
Contaremos también con el antivirus Norton By symatec con un costo de $ 10,200 pesos.
Contaremos con solo 7 reguladores ya
que conectaremos 2 equipos por
regulador. Elegimos este tipo de
regulador ya que si llegara a existir una
descarga eléctrica los equipos
permanecen seguros y el regulador solo
es cuestión de cambiar el fusible
quemado con costo de 5 pesos.
Contrataremos este paquete ya que contamos con todas
las herramientas que este nos brinda. También lo
contrataremos ya que si nuestro ciber no recibe los
ingresos suficientes puede ser cancelado inmediatamente.
Contaremos con este antivirus
ya que nos garantiza 100% la
eliminación de los virus en
nuestros equipos. Además
cuenta con la detección de
Antimalware y Antispyware.

10. Página 10 de 25
 Moviliario que se requiere (mesas, sillas, estantes, etc.)
Contaremos con 7 mesas escritorio con un costo de $ 8,393 pesos.
Contaremos con 14 sillas con un costo de $ 5,320 pesos.
Contaremos con una pequeña vitrina con un costo de $ 6, 000
Contaremos con estos escritorios ya que nos sirven para 2 equipos de cómputo y cuentan con una división de cristal sólido y son hechos de madera laminada comprimida.
Contaremos con este tipo de silla ya que son reforzadas y tiene un estilo muy llamativo.
Contaremos con una vitrina ya que ahí podremos exhibir distintos productos que podremos vender.

11. Página 11 de 25

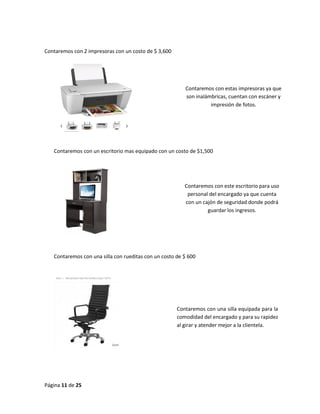

Contaremos con 2 impresoras con un costo de $ 3,600
Contaremos con un escritorio mas equipado con un costo de $1,500
Contaremos con una silla con rueditas con un costo de $ 600
Contaremos con estas impresoras ya que son inalámbricas, cuentan con escáner y impresión de fotos.
Contaremos con este escritorio para uso personal del encargado ya que cuenta con un cajón de seguridad donde podrá guardar los ingresos.
Contaremos con una silla equipada para la comodidad del encargado y para su rapidez al girar y atender mejor a la clientela.

12. Página 12 de 25

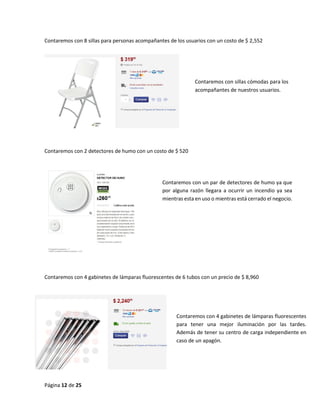

Contaremos con 8 sillas para personas acompañantes de los usuarios con un costo de $ 2,552
Contaremos con 2 detectores de humo con un costo de $ 520
Contaremos con 4 gabinetes de lámparas fluorescentes de 6 tubos con un precio de $ 8,960
Contaremos con un par de detectores de humo ya que por alguna razón llegara a ocurrir un incendio ya sea mientras esta en uso o mientras está cerrado el negocio.
Contaremos con 4 gabinetes de lámparas fluorescentes para tener una mejor iluminación por las tardes. Además de tener su centro de carga independiente en caso de un apagón.
Contaremos con sillas cómodas para los acompañantes de nuestros usuarios.

13. Página 13 de 25

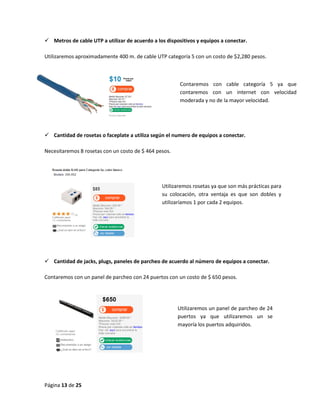

 Metros de cable UTP a utilizar de acuerdo a los dispositivos y equipos a conectar.
Utilizaremos aproximadamente 400 m. de cable UTP categoría 5 con un costo de $2,280 pesos.
 Cantidad de rosetas o faceplate a utiliza según el numero de equipos a conectar.
Necesitaremos 8 rosetas con un costo de $ 464 pesos.
 Cantidad de jacks, plugs, paneles de parcheo de acuerdo al número de equipos a conectar.
Contaremos con un panel de parcheo con 24 puertos con un costo de $ 650 pesos.
Contaremos con cable categoría 5 ya que contaremos con un internet con velocidad moderada y no de la mayor velocidad.
Utilizaremos rosetas ya que son más prácticas para su colocación, otra ventaja es que son dobles y utilizaríamos 1 por cada 2 equipos.
Utilizaremos un panel de parcheo de 24 puertos ya que utilizaremos un se mayoría los puertos adquiridos.

14. Página 14 de 25

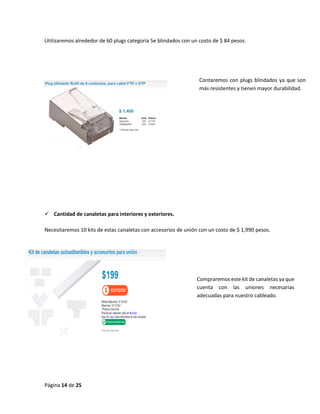

Utilizaremos alrededor de 60 plugs categoría 5e blindados con un costo de $ 84 pesos.
 Cantidad de canaletas para interiores y exteriores.
Necesitaremos 10 kits de estas canaletas con accesorios de unión con un costo de $ 1,990 pesos.
Contaremos con plugs blindados ya que son más resistentes y tienen mayor durabilidad.
Compraremos este kit de canaletas ya que cuenta con las uniones necesarias adecuadas para nuestro cableado.

15. Página 15 de 25

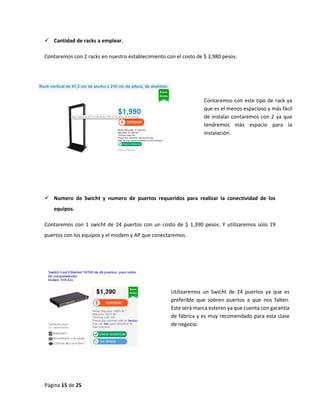

 Cantidad de racks a emplear.
Contaremos con 2 racks en nuestro establecimiento con el costo de $ 3,980 pesos.
 Numero de Swicht y numero de puertos requeridos para realizar la conectividad de los equipos.
Contaremos con 1 swicht de 24 puertos con un costo de $ 1,390 pesos. Y utilizaremos solo 19 puertos con los equipos y el modem y AP que conectaremos.
Contaremos con este tipo de rack ya que es el menos espacioso y más fácil de instalar contaremos con 2 ya que tendremos más espacio para la instalación.
Utilizaremos un Swicht de 24 puertos ya que es preferible que sobren puertos a que nos falten. Este será marca esteren ya que cuenta con garantía de fábrica y es muy recomendado para esta clase de negocio.

16. Página 16 de 25
Servicios que se compartirán en la red. (Internet)
Contaremos con el servicio de Telmex ya que es uno de los proveedores del servicio que cobra un precio más accesible y tiene equipo más capacitado para brindarnos cuyo servicio requerimos.
Compañía
Cobro por el servicio de internet
Tipo de internet brindado
( rapidez en megas)
Telmex
$389 $599
1MBps 3MBps
Cable corp
$300 $406 $232
2MB 4MB 1MB
SkY
$849 $649 $449
20MB
12MB 6MB
YOO
$600 $1000
20 MB 50 MB
Tipo de direccionamiento que se implementara
IPv4
Contaremos con las direcciones que nos proporcionara la configuración dinámica de nuestro host ya que esta al momento de estar conectado con el servicio de internet nos proporciona una dirección IP y una máscara de subred única a cada uno de nuestros equipos enlazados a la red.
Nuestra red será privada
Ya que será utilizada para un fin comercial y es necesario que solo sea utilizada por nuestros usuarios y no para cualquier otro fin. Sera privada por sus beneficios al ser ocupa por cualquier otro ordenador de la gente de nuestros alrededores.

17. Página 17 de 25

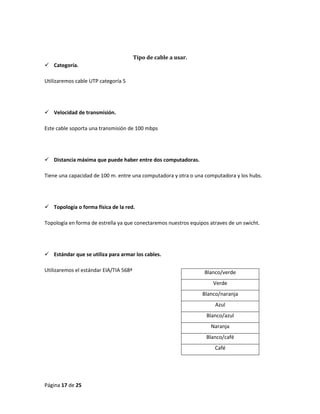

Tipo de cable a usar.
 Categoría.
Utilizaremos cable UTP categoría 5
 Velocidad de transmisión.
Este cable soporta una transmisión de 100 mbps
 Distancia máxima que puede haber entre dos computadoras.
Tiene una capacidad de 100 m. entre una computadora y otra o una computadora y los hubs.
 Topología o forma física de la red.
Topología en forma de estrella ya que conectaremos nuestros equipos atraves de un swicht.
 Estándar que se utiliza para armar los cables.
Utilizaremos el estándar EIA/TIA 568ª
Blanco/verde
Verde
Blanco/naranja
Azul
Blanco/azul
Naranja
Blanco/café
Café

18. Página 18 de 25

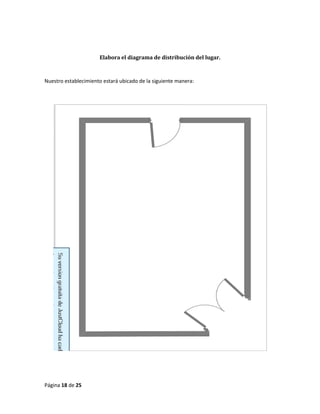

Elabora el diagrama de distribución del lugar.
Nuestro establecimiento estará ubicado de la siguiente manera:

19. Página 19 de 25

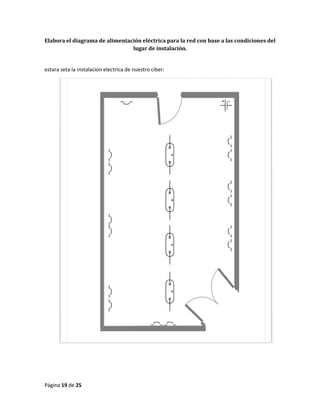

Elabora el diagrama de alimentación eléctrica para la red con base a las condiciones del lugar de instalación.
estara seta la instalacion electrica de nuestro ciber:

20. Página 20 de 25

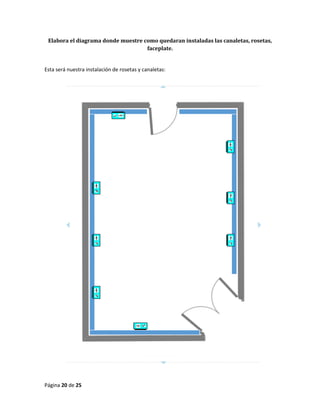

Elabora el diagrama donde muestre como quedaran instaladas las canaletas, rosetas, faceplate.
Esta será nuestra instalación de rosetas y canaletas:

21. Página 21 de 25
Diagrama donde se muestre la distribución de los cables por cada una de las canaletas desde su origen hasta su destino.
Este es nuestro diagrama con canaletas y por donde pasaran los cables mediante el cual se les brindara el servicio de internet.

22. Página 22 de 25

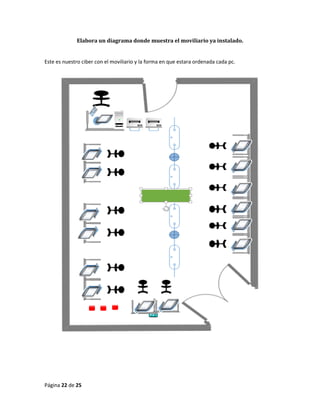

Elabora un diagrama donde muestra el moviliario ya instalado.
Este es nuestro ciber con el moviliario y la forma en que estara ordenada cada pc.

23. Página 23 de 25

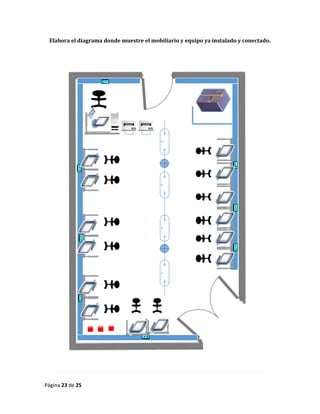

Elabora el diagrama donde muestre el mobiliario y equipo ya instalado y conectado.

24. Página 24 de 25

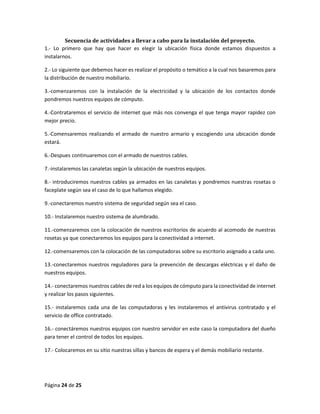

Secuencia de actividades a llevar a cabo para la instalación del proyecto.
1.- Lo primero que hay que hacer es elegir la ubicación física donde estamos dispuestos a instalarnos.
2.- Lo siguiente que debemos hacer es realizar el propósito o temático a la cual nos basaremos para la distribución de nuestro mobiliario.
3.-comenzaremos con la instalación de la electricidad y la ubicación de los contactos donde pondremos nuestros equipos de cómputo.
4.-Contrataremos el servicio de internet que más nos convenga el que tenga mayor rapidez con mejor precio.
5.-Comensaremos realizando el armado de nuestro armario y escogiendo una ubicación donde estará.
6.-Despues continuaremos con el armado de nuestros cables.
7.-instalaremos las canaletas según la ubicación de nuestros equipos.
8.- introduciremos nuestros cables ya armados en las canaletas y pondremos nuestras rosetas o faceplate según sea el caso de lo que hallamos elegido.
9.-conectaremos nuestro sistema de seguridad según sea el caso.
10.- Instalaremos nuestro sistema de alumbrado.
11.-comenzaremos con la colocación de nuestros escritorios de acuerdo al acomodo de nuestras rosetas ya que conectaremos los equipos para la conectividad a internet.
12.-comensaremos con la colocación de las computadoras sobre su escritorio asignado a cada uno.
13.-conectaremos nuestros reguladores para la prevención de descargas eléctricas y el daño de nuestros equipos.
14.- conectaremos nuestros cables de red a los equipos de cómputo para la conectividad de internet y realizar los pasos siguientes.
15.- instalaremos cada una de las computadoras y les instalaremos el antivirus contratado y el servicio de office contratado.
16.- conectáremos nuestros equipos con nuestro servidor en este caso la computadora del dueño para tener el control de todos los equipos.
17.- Colocaremos en su sitio nuestras sillas y bancos de espera y el demás mobiliario restante.

25. Página 25 de 25

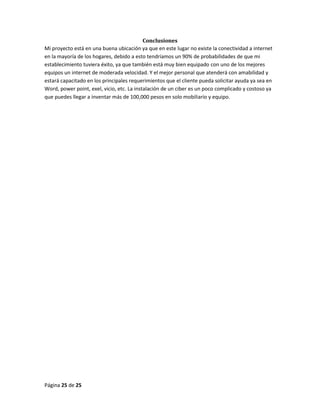

Conclusiones
Mi proyecto está en una buena ubicación ya que en este lugar no existe la conectividad a internet en la mayoría de los hogares, debido a esto tendríamos un 90% de probabilidades de que mi establecimiento tuviera éxito, ya que también está muy bien equipado con uno de los mejores equipos un internet de moderada velocidad. Y el mejor personal que atenderá con amabilidad y estará capacitado en los principales requerimientos que el cliente pueda solicitar ayuda ya sea en Word, power point, exel, vicio, etc. La instalación de un ciber es un poco complicado y costoso ya que puedes llegar a inventar más de 100,000 pesos en solo mobiliario y equipo.
