El documento presenta un proyecto simulado para diseñar e instalar una red de área local (LAN) en la biblioteca pública Luis Cortázar en Cortázar, Guanajuato, detallando los requerimientos, costos y características de la instalación. Se especifican los equipos, software, mobiliario y la estructura necesaria para implementar la red con el objetivo de mejorar el acceso a la información y recursos digitales para estudiantes con poco acceso a tecnología. Incluye planos, diagramas y un cronograma de actividades para la ejecución del proyecto.

1. Página 1 de 35

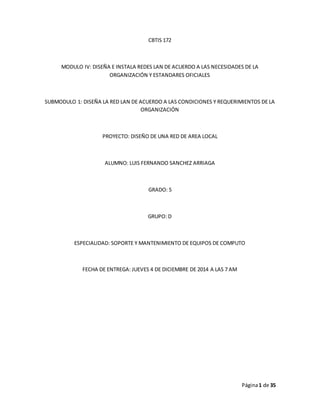

CBTIS 172
MODULO IV: DISEÑA E INSTALA REDES LAN DE ACUERDO A LAS NECESIDADES DE LA
ORGANIZACIÓN Y ESTANDARES OFICIALES
SUBMODULO 1: DISEÑA LA RED LAN DE ACUERDO A LAS CONDICIONES Y REQUERIMIENTOS DE LA
ORGANIZACIÓN
PROYECTO: DISEÑO DE UNA RED DE AREA LOCAL
ALUMNO: LUIS FERNANDO SANCHEZ ARRIAGA
GRADO: 5
GRUPO: D
ESPECIALIDAD: SOPORTE Y MANTENIMIENTO DE EQUIPOS DE COMPUTO
FECHA DE ENTREGA: JUEVES 4 DE DICIEMBRE DE 2014 A LAS 7 AM

2. INDICE Página
Introducción: 4
Ubicación Física: 5
Medidas y características del lugar: 6
Nombre del proyecto: 11
Objetivo del proyecto: 12
Impacto del proyecto: 13
Tiempo estimado de instalación: 14
Numero de equipos: 15
Numero de reguladores para protección: 16
Aplicaciones de software que se requieren en las computadoras: 17
Mobiliario que se requiere: 18
Metros de cable UTP que se va a utilizar: 19
Cantidad de rosetas o faceplate que se va a utilizar: 20
Cantidad de jacks y plugs que se van a utilizar: 21
Cantidad de canaletas para interiores y exteriores: 22
Cantidad de racks a emplear: 23
Numero de switchs y numero de puertos requeridos: 24
Recursos que se compartirán en la red: 25
Tipo de cable a usar: 28
Tipo de direccionamiento que se implementara: 29
Diagrama de distribución del lugar: 30
Diagrama de alimentación eléctrica: 31
Diagrama de canaletas rosetas y faceplate: 32
Página 2 de 35

3. Diagrama de distribución de los cables por las canaletas: 33
Diagrama del mobiliario: 34
Secuencia de actividades: 35
Conclusión: 36
Página 3 de 35

4. Página 4 de 35
INTRODUCCION
Este es el diseño de una red de área local, es un proyecto simulado quiere decir que no es real lo
diseñamos pero no lo vamos a aplicar solamente estamos demostrando que sabemos instalar y
configurar una red LAN en este documento esta contenido todo lo que se necesita para instalar
una red de área local en una biblioteca desde que maquinas usarías, para que, que aplicaciones
deberían tener, cuantas maquinas, de cuanto seria el gasto por instalar una red.

5. Página 5 de 35
DESARROLLO
UBICACIÓN FISICA DEL ESPACIO
El lugar donde instalaremos la Red LAN es en la biblioteca pública Luis Cortázar y Rabago ubicada
en la Calle Ignacio Allende #701 Al lado del estadio de béisbol y del Cecyteg en Cortázar
Guanajuato.

6. Página 6 de 35
MEDIDAS Y CARACTERISTICAS DEL LUGAR
Largo 11.42 metros
Ancho 9.94 metros
Área Útil 113.51 metros

7. Página 7 de 35

8. Página 8 de 35

9. Página 9 de 35

10. Página 10 de 35
En este espacio se llevara a cabo la instalación de la red LAN

11. Página 11 de 35
NOMBRE DEL PROYECTO
El nombre de mi proyecto le denominado “BIBLIOTECAS COMPLETAS PARA UN MEJOR
APRENDIZAJE”

12. Página 12 de 35
OBJETIVO DEL PROYECTO
El objetivo del proyecto es simular la instalación de una red LAN en un lugar determinado para con
esto demostrar el aprendizaje del curso.

13. Página 13 de 35
IMPACTO DEL PROYECTO
El impacto que tendrá este proyecto “ la instalación de la red en la biblioteca publica” será un
mejor aprovechamiento del tiempo de las personas que van a la biblioteca a investigar acerca de
tareas pues ya que muchos jóvenes de bajos recursos no tienen la solvencia económica para tener
una computadora en sus casas e internet entonces pueden ir a la biblioteca publica y hay hacer sus
tareas o investigaciones así pueden aprovechar mas el tiempo por que ahí algunas cosas que no
encuentras en libros y lo pueden buscar en internet aparte ahí mismo imprimirlo o sacarle copia a
alguna pagina de un libro que les sea de utilidad.

14. Página 14 de 35
TIEMPO ESTIMADO DE INSTALACION
El tiempo que estimo de la instalación de la red de área local en la biblioteca pública es de 10 días
con un trabajo diario de 4 horas. Pues ya que no cuenta con tomas de corriente cercanas al lugar
destinado para la instalación de la red y hay que instale mucho cable y acomodar las mesas donde
estarán las computadoras.

15. Página 15 de 35
REQUERIMIENTO DEL PROYECTO
NUMERO DE EQUIPOS DE COMPUTO QUE ESTARAN DENTRO DE LA RED
El numero de equipos que estarán conectados a la red son 12 computadoras de marca DELL
modelo Inspiron 5348 sus características son las siguientes: Una pantalla Full HD de 23",
Procesador Intel® Core™ i3-4150 Processor (3M Cache, 3.50 GHz), Sistema operativo Windows 8.1
(64 bits), Disco Duro SATA de 1TB 5400 RPM, Tarjeta de Video 23 inch LED Backlit Touch Display
with Anti-Glare and FHD resolution (1920 x 1080) with Intel® HD Gr. De un costo Aproximado de
13000 pesos por cada una. 11 equipos están destinados a el uso de los usuarios que asisten a la
biblioteca y la doceava es para la persona encargada de la biblioteca ya que será responsable de
verificar que van a imprimir o escanear los usuarios.

16. NUMERO DE REGULADORES PARA PROTECCION DEL EQUIPO DE CÓMPUTO
El sistema que utilizare para la protección de los equipos contra variaciones en el voltaje de la
corriente consta de 4 No-Break de la marca APC modelo 550 VA USB que consta de una protección
de hasta 400 watts, 8 contactos y el tiempo de respaldo es de 50 minutos y su precio es de 1500,
la estructura es la siguiente: un No-Break es destinado a el equipo del encargado, la impresora y el
escáner, los otros 3 se dividirán entre las 11 maquinas 4 en un No-Break, otras 4 en otro No-Break
y las 3 sobrantes en el otro No-Break.
Página 16 de 35

17. APLICACIONES DE SOFTWARE QUE SE REQUIEREN EN LAS COMPUTADORAS
Las aplicaciones que se instalaran en los equipos serán limitadas ya que solo se pretende lo básico
que se hagan trabajos de tipo de escolar e investigaciones no juegos u otros software de
entretenimiento. Ahora pues las aplicaciones que se cargaran a estos equipos de computo serán:
El Microsoft office 2013, el navegador Google Chrome, Adobe Reader, Adobe Flash Player, Adobe
Dreamweaver, Adobe Ilustrador, Corel Draw, Ccleaner, Antivirus Avast.
Página 17 de 35

18. Página 18 de 35
MOVILIARIO QUE SE REQUIERE
Para la colocación de las computadoras deberemos instalar unas mesas de madera para
laboratorio de computo aproximadamente son para 3 computadoras cada una necesitaremos 3 de
este tamaño y una individual para el del encargado del lugar estas tienen un costo de 3000 pesos
cada una, y la individual 900 pesos, también necesitaremos sillas para oficina en total 12 estas
tienen un costo de 600 pesos cada una.

19. Página 19 de 35
METROS DE CABLE UTP A UTILIZAR
Los metros de cable UTP que necesitaremos es de 124 metros y su costo es de 10 pesos el metro.

20. Página 20 de 35
CANTIDAD DE ROSETAS O FACEPLATE A UTILIZAR
Bueno pues la cantidad de faceplate que colocare serán 6 dobles y uno sencillo y su costo es de 35
pesos por pieza.

21. CANTIDAD DE JACKS, PLUGS SEGÚN EL NUMERO DE EQUIPOS A CONECTAR
Se necesitaran en la instalación 13 jacks categoría 5e con un costo de 30 pesos por pieza y 38 plugs
rj45 categoría 5 con un costo de 3 pesos por pieza.
Página 21 de 35

22. Página 22 de 35
CANTIDAD DE CANALETAS PARA INTERIORES Y EXTERIORES
La cantidad de metros de canaleta de media caña de pvc con capacidad para 12 cables UTP de cat
5 es de 9 metros y el precio es de 60 pesos el tramo de 2.5 metros.
La cantidad de metros de canaleta para 2 cables es de 2.10 metros y su costo es de 56 pesos el
tramo de 2 metros.
La canaleta que se utilizara para los cables de alimentación de corriente será reforzada de media
caña, la cantidad es de 12 metros y su costo es de 110 pesos el tramo de 2.5 metros.

23. Página 23 de 35
CANTIDAD DE RACKS A EMPLEAR
La cantidad de racks a emplear solamente es de uno sencillo ya que solo es para acomodar el
modem de internet y un switch.
El precio de tal es de 3800 pesos.

24. NUMERO DE SWITCHS Y NUMERO DE PUERTOS REQUERIDOS PARA REALIZAR LA CONECTIVIDAD
Página 24 de 35
DE LOS EQUIPOS.
El switch que utilizare es un Tyco Electronics AMP Netconnect 24-port 10/100 Switch y su costo es
de 2700 pesos.

25. Página 25 de 35
RECURSOS QUE SE COMPARTIRAN EN LA RED
Los recursos que se compartirán en la red son solo carpetas, una impresora Laser HP LaserJet Pro
P1102w y su precio es de 1500 pesos.
Un scanner Epson Perfection V500 y su costo es de 1500 pesos.

26. Página 26 de 35
COSTO TOTAL
Articulo Precio unitario Cantidad Total
Computadoras 13000 12 156000
Reguladores 1500 4 6000
Mesas 3300 3 9900
Sillas 600 12 7200
Cable UTP 124 10 1240
Faceplate 35 7 245
Jacks 30 38 1140
Plugs 3 38 114
Canaletas chicas 28 2 56
Canaletas Reforzadas 55 12 660
Canaletas grandes 30 9 270
Racks 3800 1 3800
Switch 2700 1 2700
Impresora 1500 1 1500
Scanner 1500 1 1500
Gasto total 192,325

27. Página 27 de 35
SERVICIOS QUE SE COMPARTIRAN EN LA RED
El servicio de internet es el que se va a compartir en la red.

28. Página 28 de 35
TIPO DE CABLE A USAR
El cable que se usara es UTP de categoría 5e.
La velocidad de transmisión será de 100 Mbps.
La distancia máxima que puede haber entre dos computadoras es de 1 metro.
La topología de la red será en estrella.
El estándar del armado de cables UTP que se va a utilizar es EIA/TIA directo para conectar las
computadoras al switch.

29. Página 29 de 35
TIPO DE DIRECCIONAMIENTO QUE SE IMPLEMENTARA
La dirección será con IPv4
Dirección clase C
La creación de subredes
Mi objetivo: Crear 2 subredes con 6 maquinas una y otra con 5.
Subredes = 4
Subredes útiles=2
Total de hosts=62
Hosts útiles= 60
IP Rango Broadcast
192.168.5.0 192.168.5.1—192.168.5.62 192.168.5.63
192.168.5.64 192.168.5.65—192.168.5.126 192.168.5.127
192.168.5.128 192.168.5.129—192.168.5.190 192.168.5.191
192.168.5.192 192.168.5.193—192.168.5.254 192.168.5.255
Las IP son fijas.

30. Página 30 de 35

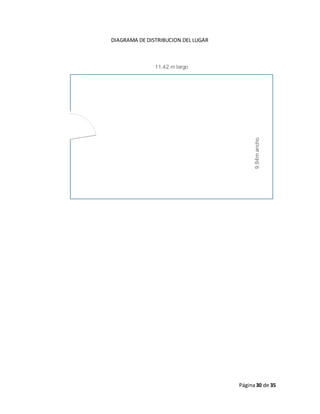

DIAGRAMA DE DISTRIBUCION DEL LUGAR
11.42 m largo
9.94m ancho

31. Página 31 de 35

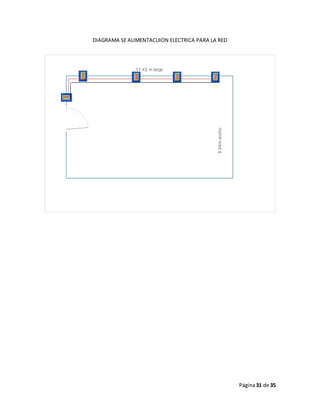

DIAGRAMA SE ALIMENTACUION ELECTRICA PARA LA RED
11.42 m largo
9.94m ancho

32. Página 32 de 35
DIAGRAMA DE CANALETAS Y FACEPLATE
65 U
5 U

33. Página 33 de 35
DIAGRAMA DE DISTRIBUCION DE LOS CABLES POR LAS CANALETAS
65 U

34. Página 34 de 35
DIAGRAMA DEL MOBILIARIO INSTALADO
100 U
28093.2 mm x 2680.0 mm

35. Página 35 de 35
SECUENCIA DE ACTIVIDADES PARA LLEVAR A CABO EL PROYECTO
1. Elegir el lugar y por que ese lugar argumentarlo
2. Analizar el espacio, tomar medidas
3. Describir por que ahí a quien beneficia
4. Calcular los componentes que se necesiten y precios
5. De que tipo de instalara la red
6. Llevarlo a cabo
