El documento proporciona información sobre las tarjetas gráficas. Explica que una tarjeta gráfica procesa los datos de la CPU y los convierte en información visible en un monitor u otro dispositivo de salida. Luego describe los tipos principales de tarjetas gráficas incluyendo MDA, CGA y HGC, y sus características y usos. Finalmente, cubre aspectos como las ventajas y desventajas, costos y partes de una tarjeta gráfica moderna.

1. 10-02
INFORMÁTICA
ARQUITECTURA DE COMPUTADORES 11
ANDREA JAIMES’M

3. • Una tarjeta gráfica es una tarjeta de
expansión o un circuito integrado (chip), de
la placa base del ordenador, que se encarga
de procesar los datos provenientes de la
unidad central de procesamiento (CPU) y
transformarlos en información comprensible y
representable en el dispositivo de salida (por
ejemplo: monitor, televisor o proyector).

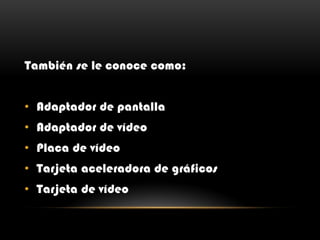

4. También se le conoce como:
• Adaptador de pantalla
• Adaptador de vídeo
• Placa de vídeo
• Tarjeta aceleradora de gráficos
• Tarjeta de vídeo

6. ¿PARA QUÉ SIRVE?
Para procesar la salida del video
generado por el sistema operativo y
las aplicaciones o programas en
ejecución. Este video sale a través de
un puerto (VGA, S-Video, DVI, HDMI,
etc.) a uno o varios pantallas,
monitores, televisores o proyectores.

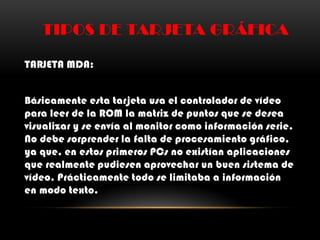

7. TIPOS DE TARJETA GRÁFICA
TARJETA MDA:
Básicamente esta tarjeta usa el controlador de vídeo
para leer de la ROM la matriz de puntos que se desea
visualizar y se envía al monitor como información serie.
No debe sorprender la falta de procesamiento gráfico,
ya que, en estos primeros PCs no existían aplicaciones
que realmente pudiesen aprovechar un buen sistema de
vídeo. Prácticamente todo se limitaba a información
en modo texto.

8. MDA:

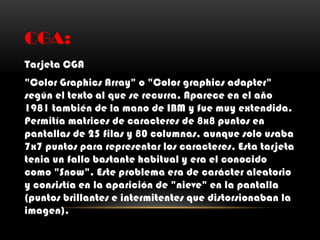

9. CGA:
Tarjeta CGA
"Color Graphics Array" o "Color graphics adapter"
según el texto al que se recurra. Aparece en el año
1981 también de la mano de IBM y fue muy extendida.
Permitía matrices de caracteres de 8x8 puntos en
pantallas de 25 filas y 80 columnas, aunque solo usaba
7x7 puntos para representar los caracteres. Esta tarjeta
tenia un fallo bastante habitual y era el conocido
como "Snow". Este problema era de carácter aleatorio
y consistía en la aparición de "nieve" en la pantalla
(puntos brillantes e intermitentes que distorsionaban la
imagen).

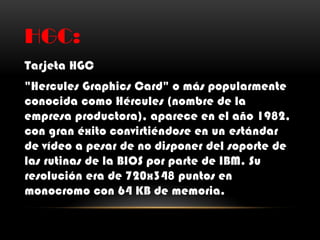

10. HGC:
Tarjeta HGC
"Hercules Graphics Card" o más popularmente
conocida como Hércules (nombre de la
empresa productora), aparece en el año 1982,
con gran éxito convirtiéndose en un estándar
de vídeo a pesar de no disponer del soporte de
las rutinas de la BIOS por parte de IBM. Su
resolución era de 720x348 puntos en
monocromo con 64 KB de memoria.

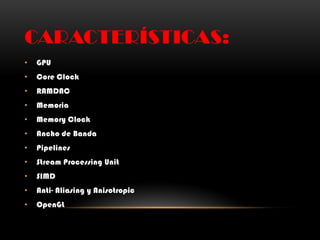

11. CARACTERÍSTICAS:
• GPU
• Core Clock
• RAMDAC
• Memoria
• Memory Clock
• Ancho de Banda
• Pipelines
• Stream Processing Unit
• SIMD
• Anti- Aliasing y Anisotropic
• OpenGL

12. • DirectX
• SLI y CrossFire
• AGP
• PCI Express
• Salidas de Video

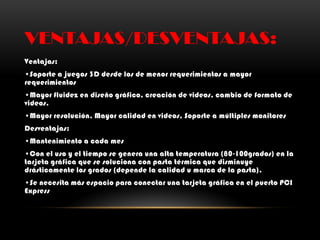

13. VENTAJAS/DESVENTAJAS:
Ventajas:
•Soporte a juegos 3D desde los de menor requerimientos a mayor
requerimientos
•Mayor fluidez en diseño gráfico, creación de videos, cambio de formato de
videos.
•Mayor resolución, Mayor calidad en videos, Soporte a múltiples monitores
Desventajas:
•Mantenimiento a cada mes
•Con el uso y el tiempo se genera una alta temperatura (80-100grados) en la
tarjeta gráfica que se soluciona con pasta térmica que disminuye
drásticamente los grados (depende la calidad u marca de la pasta).
•Se necesita más espacio para conectar una tarjeta gráfica en el puerto PCI
Express

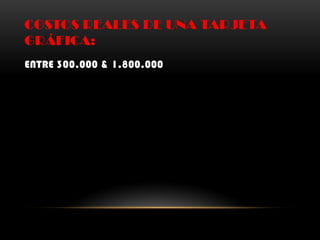

14. COSTOS REALES DE UNA TARJETA
GRÁFICA:
ENTRE 300.000 & 1.800.000

15. PARTES DE UNA TARJETA GRÁFICA:

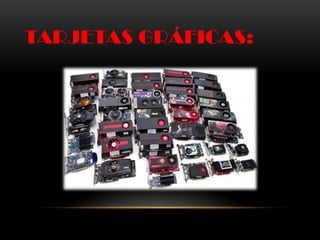

16. TARJETAS GRÁFICAS:
