Este documento presenta un proyecto para construir una antena Wi-Fi utilizando materiales baratos como dos CDs, papel de aluminio y cable de antena. Explica los pasos para colocar el papel de aluminio y el conector entre los CDs, darle forma de rombos al cable y soldarlo a la antena. Finalmente, la antena resultante de 5 dbi se prueba con éxito para transmitir una señal Wi-Fi a 250 metros a través de paredes y un árbol.

1. Nombre del proyecto : Una antena a su alcance Integrantes: Nicolás Herrera Roberto Martínez

2. Antena wi-fi con 2 CD Es muy sencillo su construcción , y los materiales no son costosos

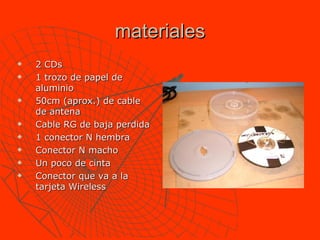

3. materiales 2 CDs 1 trozo de papel de aluminio 50cm (aprox.) de cable de antena Cable RG de baja perdida 1 conector N hembra Conector N macho Un poco de cinta Conector que va a la tarjeta Wireless

4. Herramientas Alicate cortante Alicate de fuerza Cautín Soldaduras Cinta pegamento

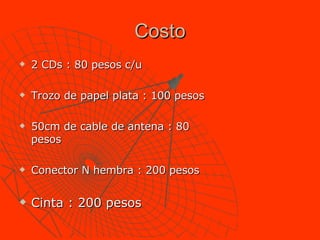

5. Costo 2 CDs : 80 pesos c/u Trozo de papel plata : 100 pesos 50cm de cable de antena : 80 pesos Conector N hembra : 200 pesos Cinta : 200 pesos

6. Construcción de la antena Wi-Fi Ponemos el papel de plata en la mesa con un CD encima para recortar un circulo de papel de plata igual que un CD. Uno de los CDS lo tuve que calentar el centro para agrandarlo un poco para que pasase el conector N, después los puse primero un CD después el conector N, el papel de plata y el otro CD, haciendo un emparedado con el papel de plata y el conector N, después le puse un poco de cinta para que no se abriese.

7. Construcción de antena Wi-Fi Ahora nos queda hacer los rombos con el cable. Pelamos el cable de antena para quedarnos con el cobre, le tenemos que dar la forma exacta, 2 cm. de altura desde la base del conector N después 32 Mm. cada lado de los rombos, cuando este cerrado el circulo lo estañamos y lo soldamos a la superficie del conector " cuesta mucho" después cogemos otro trozo y unimos el centro del conector con los rombos. La antena ya esta echa, pero para protegerla mejor yo la incrusté en una tarrina de CDS. Esta antena es más o menos de 5 dbi direccional, pero es ideal para ponerla con una parabólica con lo que gana bastante. Hice una prueba, por un lado una senao de 100mw con una guía ondas ranurada de 8x8 y por el otro una senao pcmcia también de 100mw con la biquad-cd a unos 250m atravesando dos paredes y un árbol, se conectaba perfectamente .
