1. DIMENSIONES HUMANAS EN EL DISEÑO -
ANTROPOMETRÍA
ESCUELA DE ARQUITECTURAY URBANISMO UNT
SEMESTRE 2022-II
MODALIDADVIRTUAL

2. ANTECEDENTES – EL CANON
Canon egipcio de 18 puños
(2-10-6)
Canon griego de Policleto y Lisipo

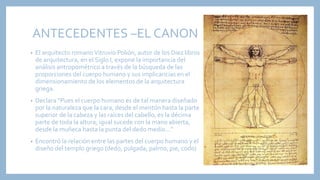

3. ANTECEDENTES –EL CANON
• El arquitecto romanoVitruvio Polión, autor de los Diez libros
de arquitectura, en el Siglo I, expone la importancia del
análisis antropométrico a través de la búsqueda de las
proporciones del cuerpo humano y sus implicancias en el
dimensionamiento de los elementos de la arquitectura
griega.
• Declara “Pues el cuerpo humano es de tal manera diseñado
por la naturaleza que la cara, desde el mentón hasta la parte
superior de la cabeza y las raíces del cabello, es la décima
parte de toda la altura; igual sucede con la mano abierta,
desde la muñeca hasta la punta del dedo medio…”
• Encontró la relación entre las partes del cuerpo humano y el
diseño del templo griego (dedo, pulgada, palmo, pie, codo)

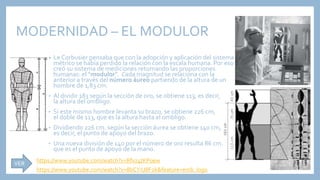

4. MODERNIDAD – EL MODULOR
• Le Corbusier pensaba que con la adopción y aplicación del sistema
métrico se había perdido la relación con la escala humana. Por eso
creó su sistema de mediciones retomando las proporciones
humanas: el “modulor”. Cada magnitud se relaciona con la
anterior a través del número áureo partiendo de la altura de un
hombre de 1,83 cm:
• Al dividir 183 según la sección de oro, se obtiene 113, es decir,
la altura del ombligo.
• Si este mismo hombre levanta su brazo, se obtiene 226 cm,
el doble de 113, que es la altura hasta el ombligo.
• Dividiendo 226 cm. según la sección áurea se obtiene 140 cm,
es decir, el punto de apoyo del brazo.
• Una nueva división de 140 por el número de oro resulta 86 cm.
que es el punto de apoyo de la mano.
https://www.youtube.com/watch?v=8bCYiUIlF2k&feature=emb_logo
https://www.youtube.com/watch?v=Rfvz4tKP0ew
VER

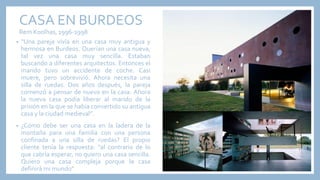

5. CASA EN BURDEOS
Rem Koolhas, 1996-1998
• “Una pareja vivía en una casa muy antigua y
hermosa en Burdeos. Querían una casa nueva,
tal vez una casa muy sencilla. Estaban
buscando a diferentes arquitectos. Entonces el
marido tuvo un accidente de coche. Casi
muere, pero sobrevivió. Ahora necesita una
silla de ruedas. Dos años después, la pareja
comenzó a pensar de nuevo en la casa. Ahora
la nueva casa podía liberar al marido de la
prisión en la que se había convertido su antigua
casa y la ciudad medieval”.
• ¿Cómo debe ser una casa en la ladera de la
montaña para una familia con una persona
confinada a una silla de ruedas? El propio
cliente tenía la respuesta: “al contrario de lo
que cabría esperar, no quiero una casa sencilla.
Quiero una casa compleja porque la casa
definirá mi mundo”

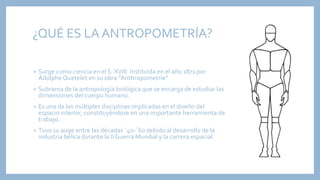

6. ¿QUÉ ES LA ANTROPOMETRÍA?
• Surge como ciencia en el S. XVIII. Instituida en el año 1871 por
Adolphe Quetelet en su obra “Anthropometrie”
• Subrama de la antropología biológica que se encarga de estudiar las
dimensiones del cuerpo humano.
• Es una de las múltiples disciplinas implicadas en el diseño del
espacio interior, constituyéndose en una importante herramienta de
trabajo.
• Tuvo su auge entre las décadas ´40-´60 debido al desarrollo de la
industria bélica durante la II Guerra Mundial y la carrera espacial.

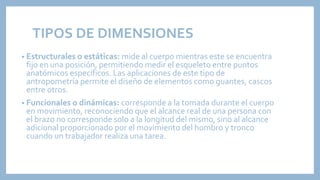

7. TIPOS DE DIMENSIONES
• Estructurales o estáticas: mide al cuerpo mientras este se encuentra
fijo en una posición, permitiendo medir el esqueleto entre puntos
anatómicos específicos. Las aplicaciones de este tipo de
antropometría permite el diseño de elementos como guantes, cascos
entre otros.
• Funcionales o dinámicas: corresponde a la tomada durante el cuerpo
en movimiento, reconociendo que el alcance real de una persona con
el brazo no corresponde solo a la longitud del mismo, sino al alcance
adicional proporcionado por el movimiento del hombro y tronco
cuando un trabajador realiza una tarea.

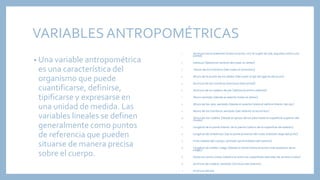

8. VARIABLES ANTROPOMÉTRICAS
• Una variable antropométrica
es una característica del
organismo que puede
cuantificarse, definirse,
tipificarse y expresarse en
una unidad de medida. Las
variables lineales se definen
generalmente como puntos
de referencia que pueden
situarse de manera precisa
sobre el cuerpo.
1. Alcance hacia adelante (hasta el puño, con el sujeto de pie, erguido,contra una
pared)
2. Estatura (distancia vertical del suelo al vértex)
3. Altura de los hombros (del suelo al acromion)
4. Altura de la punta de los dedos (del suelo al eje de agarre del puño)
5. Anchura de los hombros (anchura biacromial)
6. Anchura de la cadera, de pie (distancia entre caderas)
7. Altura sentado (desde el asiento hasta el vértex)
8. Altura de los ojos, sentado (desde el asiento hasta el vértice interior del ojo)
9. Altura de los hombros, sentado (del asiento al acromion)
10. Altura de las rodillas (desde el apoyo de los pies hasta la superficie superior del
muslo)
11. Longitud de la parte inferior de la pierna (altura de la superficie de asiento)
12. Longitud del antebrazo (de la parte posterior del codo doblado aleje del puño)
13. Profundidad del cuerpo, sentado (profundidad del asiento)
14. Longitud de rodilla-nalga (desde la rótula hasta el punto más posterior de la
nalga)
15. Distancia entre codos (distancia entre las superficies laterales de ambos codos)
16. Anchura de cadera, sentado (anchura del asiento)
17. Anchura del pie

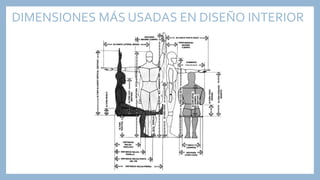

9. DIMENSIONES MÁS USADAS EN DISEÑO INTERIOR

10. PRÁCTICA
• Tomar las medidas (según gráfico: “Dimensiones más
usadas en diseño interior”) de una persona en
posición bípeda y sedente. Usar como referencia el
capítulo B, 1. Análisis metrológico, páginas 73-82; 3.
Dimensiones estructurales combinadas del cuerpo;
4. Dimensiones funcionales del cuerpo, páginas 97-
100; 5. Dimensiones del cuerpo. 6. Posiciones de
trabajo, páginas 101-104, del libro “Las dimensiones
humanas en los espacios interiores”, de Julius Panero.
• Esto se graficará en papel Kraft Esc. 1/1
• Luego se graficará a Esc. 1/10 en cartulina Canson
A3,en las siguientes láminas:A) DIMENSIONES
ESTRUCTURALES, B) DIMENSIONES
FUNCIONALES,C) DIMENSIONES DELCUERPO y C)
POSICIONES DETRABAJO. Las medidas se
codificarán y se trasladarán a cuadros resumen en
cada lámina (ref. página 98-100 de bibliografía
indicada)
