1. UNIDAD 4. ERGONOMÍA
Instituto Tecnológico Superior De Felipe Carrillo Puerto
INGENIERIA DE PROCESOS
 Ek Itzá Jesús Alejandro
 Dzidz Caamal Claudia Luceli
 Poot Ucán María de los Ángeles
 Ronzón Palmeros Abigail
EQUIPO EXPOSITOR:

2. ¿De dónde surge?
El interés por conocer las medidas y proporciones del cuerpo
humano es muy antiguo. Los egipcios ya aplicaban una fórmula fija
para la representación del cuerpo humano con unas reglas muy
rígidas. Los griegos como Policleto, en el siglo V formuló un tratado
de proporciones, a partir del cual Vitrubio desarrolló el canon
romano que dividía el cuerpo en 8 cabezas.
 A finales del siglo XV, Leonardo da Vinci plasmó los
principios clásicos de las proporciones humanas a partir de
los textos de Marco Vitrubio en un dibujo en el que se
observa la figura de un hombre circunscrita dentro de un
cuadrado y un círculo. Es conocido como “el hombre de
Vitrubio” o “Canon de las proporciones humanas”, ya que
trata de describir las proporciones del ser humano
perfecto.

3.  Probablemente, el origen de la antropometría
científica moderna se encuentre en la obra de
Alberto Durero (1471) Los cuatro libros de las
proporciones humanas, publicado de modo
póstumo en 1528.
Alphonse Bertillon (1853-1914) en el año 1882 expuso una
nueva disciplina: la antropometría. Se trataba de una técnica
de identificación de criminales basada en la medición de
varias partes del cuerpo y la cabeza, marcas individuales,
tatuajes, cicatrices y características personales del sospechoso.

4. Según Panero y Zelnik citados por Rivas (2007), no fue hasta
la segunda guerra mundial para que se le diera más
importancia a la adquisición de datos antropométricos desde
un punto de vista ergonómico, fundamentalmente para el
diseño de las cabinas de vuelo, puestos de observación, entre
otros. Esto le dio lugar e importancia a la antropometría.
Actualmente, la antropometría es una
disciplina fundamental en el ámbito laboral,
tanto en relación con la seguridad como con
la ergonomía. La antropometría permite
crear un entorno de trabajo adecuado
permitiendo un correcto diseño de los
equipos y su adecuada distribución,
permitiendo configurar las características
geométricas del puesto, un buen diseño del
mobiliario, de las herramientas manuales,
de los equipos de protección individual, etc.

5. DEFINICIONES:
Procede del del griego
“ανθροπος”(anthrópos)
hombre y del sufijo metría
de “μετρια” proveniente de
la raíz de “μετρον”
(metron) que significa
medida.
 Es una ciencia o tratado que
se refiere las proporciones, así
de la simetría, dimensión,
la medida y la magnitud del
cuerpo humano como la
cadera, el brazo, la estatura y
asimismo apara determinar de
varios factores como
la obesidad.
 La antropometría es la ciencia
que estudia las dimensiones
del cuerpo humano.

6. “Es la disciplina que describe las diferencias cuantitativas de las medidas
del cuerpo humano, estudia las dimensiones tomando como referencia
distintas estructuras anatómicas, y sirve de herramienta a la ergonomía
con objeto de adaptar el entorno a las personas”
“Es el estudio y medición de las dimensiones físicas y funcionales del
cuerpo humano”.

7. Los datos antropométricos se expresan
generalmente en percentiles.
El percentil es una medida de posición. Si
dividimos una distribución en 100 partes
iguales y se ordenan en orden creciente de 1
a 100, cada punto indica el porcentaje de
casos por debajo del valor dado.
Un percentil expresa el porcentaje de
individuos de una población dada con una
dimensión corporal igual o menor a un
determinado valor.

8. •Diseñar los puestos de trabajo, y aplicar los métodos físico-científicos al ser
humano para el desarrollo de los estándares de diseño, y evaluar de diseños de
ingeniería, productos manufacturados, etc., con el fin de asegurar la adecuación
de estos productos a la población del usuario pretendida.
• La búsqueda de la
adaptación física entre el
cuerpo humano en actividad
y los diversos componentes
del espacio que lo rodean.
Esta es la
esencia de la
antropometría.

9. Las posturas estresantes, con frecuencia, se
derivan de una mala adecuación entre la estación
de trabajo y las personas que la utilizan. El
problema es en realidad más complicado que una
simple cuestión de qué tan alta está la mesa en
relación con la estatura del trabajador.
Si su estatura es alta, puede
que se golpee en la cabeza
contra los dispositivos que
estén suspendidos, o tendrá
que agacharse para alcanzar
los objetosSi sus manos son pequeñas, puede
que experimente dificultad al
sujetar las asas, agarraderas o
mangos de las herramientas de
contenedores de gran tamaño.

10. Antropometría
estructural o
estática
Refiere a
dimensiones
simples de
un ser
humano en
reposo sin
movimiento
La talla, Peso,
Sexo, Edad,
Perímetros
etc.
Profundidades
y
circunferencias
Antropometrí
a funcional o
dinámica
Estudia las medidas
compuestas de un ser
humano en movimiento
"Biomecánica”
Tipo de
antropometría

11. Antropometría estructural o
estática (dimensiones del ser
humano en reposo) es el estudio
de las medidas estructurales del
cuerpo humano en diferentes
posiciones sin movimiento.

12. DEFINICIÓN:
Peso del cuerpo.
Peso.- debe tomarse en una báscula normal en kilogramos.
El sujeto permanece parado erecto, mirando hacia el frente, con
el peso distribuido equitativamente en ambos pies.
APLICACIÓN:
Descripción general del cuerpo;
Tamaño de la ropa y equipo de protección personal;
Distribución de espacio de trabajo;
Diseño de equipo: soporte estructural para asientos,
plataformas, sillas y sistemas de soporte
PESO
CLASIFICACIÓN DE LAS MEDICIONES
ANTROPOMÉTRICAS

13. CLASIFICACIÓN DE LAS MEDICIONES
ANTROPOMÉTRICAS
ESTATURA
DEFINICIÓN:
Es la altura máxima desde la cabeza hasta el suelo.
Se mide haciendo coincidir la línea media sagital
con el instrumento, colocando el extremo fijo en
el suelo y la parte móvil en la parte superior de la
cabeza.
APLICACIÓN:
Esta medida se emplea como referente de alturas
mínimas por arriba de la cabeza del sujeto, quicios
de puertas, techos de cabinas, en salidas de
emergencia y otras.

14. ALTURA DE
OJO
DEFINICIÓN:
La altura, desde el piso, hasta el ángulo palpebral
externo. El sujeto permanece parado erecto viendo
hacia el frente.
APLICACIÓN:
Descripción general del cuerpo, tamaño de la ropa y
equipo de protección personal;
Distribución de espacio de trabajo;
Diseño de equipo:
CLASIFICACIÓN DE LAS MEDICIONES
ANTROPOMÉTRICAS

15. DEFINICIÓN:
Distancia vertical del piso al acromio (la parte
más alta del hombro). El sujeto permanece
parado erecto, mirando hacia el frente, con el
peso distribuido equitativamente en ambos pies.
APLICACIÓN:
Descripción general del cuerpo;
Distribución de espacios de trabajo.
CLASIFICACIÓN DE LAS MEDICIONES
ANTROPOMÉTRICAS
ALTURA AL
HOMBRO

16. CLASIFICACIÓN DE LAS MEDICIONES
ANTROPOMÉTRICAS
Ancho de codos con
las manos al centro
del pecho
DEFINICIÓN:
La distancia entre los codos, medidos con los
brazos flexionados horizontalmente, las palmas
de las manos hacia abajo, los dedos derechos y
juntos y los pulgares tocando el pecho. El sujeto
permanece erecto con la vista hacia el frente.
APLICACIÓN:
Descripción general del cuerpo.
Distribución de espacio de trabajo.
Diseño de equipo.

17. CLASIFICACIÓN DE LAS MEDICIONES
ANTROPOMÉTRICAS
DEFINICIÓN:
El máximo diámetro que se puede asir con el dedo pulgar y el dedo
medio al nivel mas ancho de un cono.
APLICACIÓN:
Descripción general del cuerpo.
Diseño de equipo.
Diseño de herramienta.
DEFINICIÓN:
La distancia vertical del asiento a la parte superior de la cabeza (vertex). El sujeto
se sienta erecto, mirando hacia el frente, con sus rodillas y tobillos en ángulo recto.
APLICACIÓN:
Descripción general del cuerpo.
Distribución del espacio de trabajo.
Diseño de equipo: mínimo claro vertical de la superficie del asiento al operador
sentado.
Altura del
asiento a la
cabeza
Diámetro de
agarre interior

18. Las dimensiones antropométricas son fundamentales en el
diseño de productos, porque …
Ej.:Alturadel
asiento-altura
poplítea
Generalmente hay alguna
dimensión de mobiliario,
puesto o producto
íntimamente relacionado
con alguna dimensión
antropométrica.
Ej.:Determinarla
alturadelasiento.
Talladeuncasco,
Una vez conocido el valor
antropométrico y el
aspecto relacionado, se
determina de qué modo
actuará el diseño.
Para contar con datos fiables sobre las dimensiones significativas del cuerpo humano, se
miden poblaciones representativas teniendo en cuenta distintos factores de variabilidad.
•Sexo
•Edad
•Grupo étnico
•País
*Nivel socio-económico, etc. …

19.  Valora los movimientos como
sistemas complejos
independientes de la longitud
de los segmentos corporales.

20. Posición de referencia anatómica:
es aquélla a partir de la cual se miden
los movimientos articulares.
Los planos se definen considerando a la
persona de pie, son perpendiculares entre
ellos, pasan por el teórico centro de gravedad
(a nivel de la segunda vértebra sacra), y
obviamente son planos de referencia
anatómica.
Sistema convencional de planos y de
coordenadas de referencia facilita la
descripción de los movimientos de los
segmentos del cuerpo y permite definir
exactamente cualquier punto en el
espacio.
Importancia

21. Aducción
Consiste en acercarse a la línea media del cuerpo, movimiento que se realiza en
el plano frontal, en derredor de un eje antero-posterior, que aproxima el
segmento a la línea media
Extensión
Consiste en enderezarse o aumentar el ángulo entre las partes del cuerpo,
movimiento sagital respecto a un eje transversal tal que, desde una posición de
flexión, se vuelve a la posición de referencia anatómica o se sobrepasa.
Flexión
Consiste en doblarse o disminuir el ángulo entre las partes del cuerpo,
movimiento en el que un segmento corporal se desplaza en un plano sagital
respecto a un eje transversal, aproximándose al segmento corporal adyacente.

22. Supinación
consiste en girar el antebrazo de modo que la palma de la mano quede
hacia arriba.
Pronación
consiste en girar el antebrazo de modo que la palma de la mano quede
hacia abajo.
Abducción
consiste en alejarse de la línea media del cuerpo, movimiento
que se realiza en un plano frontal, en derredor de un eje
antero-posterior, que aleja el segmento de la línea media.

23. Las medidas dinámicas del cuerpo humano se llaman dimensiones funcionales, se
toman a partir d posiciones de trabajo resultantes de movimiento asociado a ciertas
actividades..
1. Principio de diseño para extremos.
2. Principio de diseño para un intervalo ajustable.

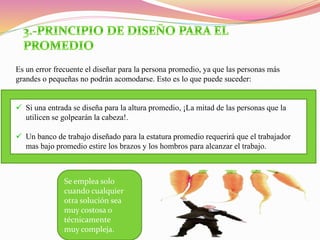

3. Principio del diseño para el promedio.
A la hora de diseñar
antropométricamente un mueble, una
máquina, una herramienta, un puesto
de trabajo con displays de variadas
formas, controles, etc., se deben tomar
en cuenta los siguientes supuestos
básicos:
CONSIDERACIONES

24. En ciertos casos, se tiene que diseñar
para una medida extrema de la
población. Los requerimientos
dependerán del uso y propósito del
elemento en cuestión. Por ejemplo:
“Una entrada deberá ser
lo suficientemente alta
para acomodar a la
persona de más elevada
estatura que la utilice,
así cualquiera que tenga
una estatura menor
podrá utilizarla sin el
riesgo de una lesión”.
Se utiliza en aquellos casos en los que se tengan que
definir dimensiones de un espacio anterior como
pueden ser un hueco, abertura o acceso, en este
caso partiremos de la dimensión antropométrica del
sujeto grande (diseño de puertas).

25. En algunas aplicaciones, un rango de dimensiones del ser humano deberá acomodarse. Por
ejemplo: una forma de reducir el estrés relacionado con el levantamiento. Arreglar la
distribución de la estación de trabajo de tal manera que los trabajadores no tengan que levantar
o depositar objetos pesados en lugares más altos que sus hombros o más bajos que sus rodillas.
Esto disminuye el tener que doblarse por la cintura y el estrés en los hombros.
• Sillón del dentista o del
barbero, ya que el ajuste
se efectúa por
comodidad de estos y no
de los clientes, a quienes
no les hace falta por
disponer de apoya pies.
EJEMPLO
Este diseño es idóneo
porque el operario ajusta
el objeto a su medida, a
sus necesidades, pero el
más caro por los
mecanismos de ajuste.

26. Es un error frecuente el diseñar para la persona promedio, ya que las personas más
grandes o pequeñas no podrán acomodarse. Esto es lo que puede suceder:
 Si una entrada se diseña para la altura promedio, ¡La mitad de las personas que la
utilicen se golpearán la cabeza!.
 Un banco de trabajo diseñado para la estatura promedio requerirá que el trabajador
mas bajo promedio estire los brazos y los hombros para alcanzar el trabajo.
Se emplea solo
cuando cualquier
otra solución sea
muy costosa o
técnicamente
muy compleja.

27.  Una relación de medidas antropométricas más
completa, y de gran ayuda en el diseño de PP.TT., es la
siguiente:
1. Altura poplítea (AP)
2. Distancia sacro-poplítea (SP)
3. Distancia sacro-rótula (SR)
4. Altura muslo-asiento (MA)
5. Altura muslo-suelo (MS)
6. Altura rodillas-suelo (RS)
7. Altura codo-asiento (CA)
8. Alcance mínimo del brazo hacia delante con agarre (AmínBa)
9. Alcance mínimo del brazo hacia delante sin agarre (AmínB)
10. Distancia codo-mano (CM)
11. Alcance máximo del brazo hacia delante con agarre (AmáxBa)
12. Alcance máximo del brazo hacia delante sin agarre (AmáxB)
13. Altura ojos-suelo, sentado (OSs)
14. Altura hombros-asiento (HA)
15. Anchura de caderas (muslos), sentado (CdCd)
16. Ancho de rodillas, sentado (RRs)
17. Altura subescapular (AS)
18. Altura iliocrestal (AI)
19. Ancho codo-codo (CC)
20. Profundidad del pecho (PP)
21. Profundidad del abdomen (PA)
22. Anchura de hombros (HH)
23. Altura hombros-suelo, de pie (HSp)
24. Altura codo-suelo, de pie (CSp)
25. Altura ojos-suelo, de pie (OSp)
26. Ancho de torax (AT)
27. Estatura (E)
28. Largo del pie (LP)
29. Ancho del pie (AP)
30. Longitud de la mano (LM)
31. Ancho de la mano desde el metacarpio (AMm)
32. Ancho de la mano desde el pulgar (AMp)
33. Espesor de la mano desde el tercer metacarpio
(EMm)
34. Profundidad de la cabeza (PC)
35. Ancho de la cabeza (AC)
Además: sexo, edad, peso, superficie corporal,
fuerzas a desarrollar, etc.

28. Durante las veinticuatro horas del día, minuto a minuto, todos los años de
nuestras vidas, estamos formando parte de múltiples sistemas y ocupando los
más variados espacios en diversos lugares donde realizamos todas nuestras
actividades, alguna de las cuales, ciertamente, jamás podemos dejar de hacer.

29.  Las personas no somos objetos ni
nuestro entorno es una caja donde
debemos estar envasados. Hay
exigencias que es imprescindible
considerar antes de tomar decisiones
sobre las relaciones que vinculan las
distintas dimensiones del cuerpo
humano con las de nuestro entorno,
con el fin de lograr una correcta
compatibilidad.

30.  Por ejemplo, en una silla, el asiento debe estar a una altura del
suelo que posibilite al apoyar los pies cómodamente en él, dejando
libre de presiones la región poplítea, situada entre la pantorrilla y
el muslo, pues de otro modo la circulación sanguínea quedaría
afectada.
Recordemos a los niños sentados en
sillas de adultos con las piernas
colgando. En consecuencia, la altura
del asiento debe ser ligeramente
menor (pueden ser 2 ó 3 cm) que la
altura poplítea del sujeto sentado
más los tacones o, de lo contrario,
debe situarse un apoyapiés.

33.  Rivas, Roque Ricardo. Ergonomía en el diseño y la producción industrial. Primera
edicion, Buenos aires. Nobuko, 2007.
 Mondelo, Pedro R.; Gregory, Enrique; Blasco, Joan; Barrau, Pedro. Ergonomía III:
Diseño de puestos de trabajo. Segunda edición. Mutua Universal, 1999
 Centro Nacional de Nuevas Tecnologías Instituto Nacional de Seguridad e Higiene en el
Trabajo. Antropometría. Valero Cabello, Esperanza . 2013
 Rescatado el 15 de noviembre de 2015
 http://www.ergometrix.es/es/catalogo/harpender-holtain/_product:72/
 https://books.google.com.mx/books?id=QBoGOgb2b5cC&pg=PA165&dq=antropometr%
C3%ADa&hl=es&sa=X&ved=0CDEQ6AEwBGoVChMI6JyQ8LeUyQIVBeUmCh1CgA2K#v
=onepage&q=antropometr%C3%ADa&f=false
 http://www.ugr.es/~jhuertas/EvaluacionFisiologica/Antropometria/antropintro.htm
 http://dicciomed.eusal.es/palabra/antropometria
