1. ARCGIS DESKTOP II
HERRAMIENTAS Y
FUNCIONALIDADES

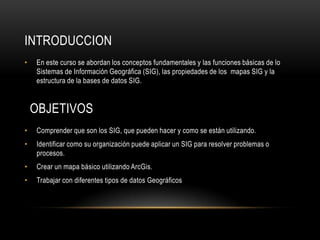

2. INTRODUCCION
• En este curso se abordan los conceptos fundamentales y las funciones básicas de lo
Sistemas de Información Geográfica (SIG), las propiedades de los mapas SIG y la
estructura de la bases de datos SIG.
OBJETIVOS
• Comprender que son los SIG, que pueden hacer y como se están utilizando.
• Identificar como su organización puede aplicar un SIG para resolver problemas o
procesos.
• Crear un mapa básico utilizando ArcGis.
• Trabajar con diferentes tipos de datos Geográficos

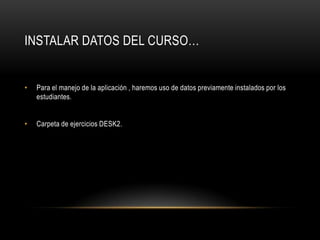

3. INSTALAR DATOS DEL CURSO…
• Para el manejo de la aplicación , haremos uso de datos previamente instalados por los
estudiantes.
• Carpeta de ejercicios DESK2.

4. TOPICOS CUBIERTOS
1. CAPAS DE MAPAS
En esta lección, examinara la importancia que tienen los mapas y la visualización en SIG.
1. SIG y mapas
2. ArcMap: Aplicación de representación cartográfica.
3. Clases de Entidades (Features classes) y capas.
4. Organización de la clase de entidad.
5. Visualizar y agregar mapas.
6. Ejercicio práctico 1 con ArcMap.
2. ADMINSTRAR CAPAS DE MAPAS
En esta lección, aplicará diferentes técnicas para visualizar subconjuntos de datos en lugar de visualizar todas las capas y sus entidades; creará
paquetes de archivos de capas y archivos de capas para compartir.
1. Controlar cuando se visualizan las capas.

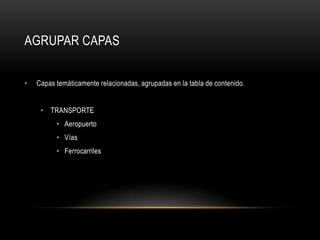

2. Agrupar capas.
3. Crear capas de mapa base.
4. Elaborar nuevas capas de mapa.
5. Guardar capas.
6. Ejercicio práctico 2. Administrar capas de mapa.

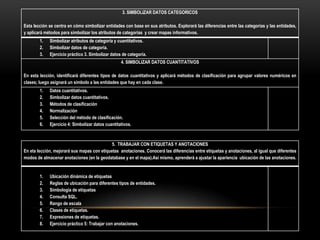

5. 3. SIMBOLIZAR DATOS CATEGORICOS
Esta lección se centra en cómo simbolizar entidades con base en sus atributos. Explorará las diferencias entre las categorías y las entidades,
y aplicará métodos para simbolizar los atributos de categorías y crear mapas informativos.
1. Simbolizar atributos de categoría y cuantitativos.
2. Simbolizar datos de categoría.
3. Ejercicio práctico 3. Simbolizar datos de categoría.
4. SIMBOLIZAR DATOS CUANTITATIVOS
En esta lección, identificará diferentes tipos de datos cuantitativos y aplicará métodos de clasificación para agrupar valores numéricos en
clases; luego asignará un símbolo a las entidades que hay en cada clase.
1. Datos cuantitativos.
2. Simbolizar datos cuantitativos.
3. Métodos de clasificación
4. Normalización
5. Selección del método de clasificación.
6. Ejercicio 4: Simbolizar datos cuantitativos.
5. TRABAJAR CON ETIQUETAS Y ANOTACIONES
En eta lección, mejorará sus mapas con etiquetas anotaciones. Conocerá las diferencias entre etiquetas y anotaciones, al igual que diferentes
modos de almacenar anotaciones (en la geodatabase y en el mapa).Así mismo, aprenderá a ajustar la apariencia ubicación de las anotaciones.
1. Ubicación dinámica de etiquetas
2. Reglas de ubicación para diferentes tipos de entidades.
3. Simbología de etiquetas
4. Consulta SQL.
5. Rango de escala
6. Clases de etiquetas.
7. Expresiones de etiquetas.
8. Ejercicio práctico 5: Trabajar con anotaciones.

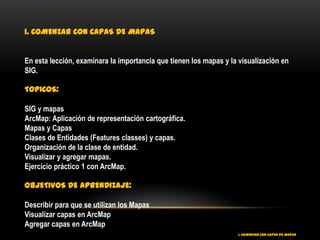

6. 1. COMENZAR CON CAPAS DE MAPAS
En esta lección, examinara la importancia que tienen los mapas y la visualización en
SIG.
TOPICOS:
SIG y mapas
ArcMap: Aplicación de representación cartográfica.
Mapas y Capas
Clases de Entidades (Features classes) y capas.
Organización de la clase de entidad.
Visualizar y agregar mapas.
Ejercicio práctico 1 con ArcMap.
OBJETIVOS DE APRENDIZAJE:
Describir para que se utilizan los Mapas
Visualizar capas en ArcMap
Agregar capas en ArcMap
1. COMENZAR CON CAPAS DE MAPAS

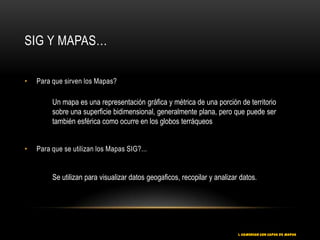

7. SIG Y MAPAS…
• Para que sirven los Mapas?
Un mapa es una representación gráfica y métrica de una porción de territorio
sobre una superficie bidimensional, generalmente plana, pero que puede ser
también esférica como ocurre en los globos terráqueos
• Para que se utilizan los Mapas SIG?...
Se utilizan para visualizar datos geogaficos, recopilar y analizar datos.
1. COMENZAR CON CAPAS DE MAPAS

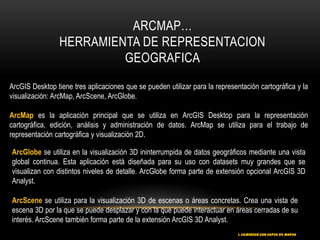

8. ARCMAP…
HERRAMIENTA DE REPRESENTACION
GEOGRAFICA
ArcGIS Desktop tiene tres aplicaciones que se pueden utilizar para la representación cartográfica y la
visualización: ArcMap, ArcScene, ArcGlobe.
ArcMap es la aplicación principal que se utiliza en ArcGIS Desktop para la representación
cartográfica, edición, análisis y administración de datos. ArcMap se utiliza para el trabajo de
representación cartográfica y visualización 2D.
ArcGlobe se utiliza en la visualización 3D ininterrumpida de datos geográficos mediante una vista
global continua. Esta aplicación está diseñada para su uso con datasets muy grandes que se
visualizan con distintos niveles de detalle. ArcGlobe forma parte de extensión opcional ArcGIS 3D
Analyst.
ArcScene se utiliza para la visualización 3D de escenas o áreas concretas. Crea una vista de
escena 3D por la que se puede desplazar y con la que puede interactuar en áreas cerradas de su
interés. ArcScene también forma parte de la extensión ArcGIS 3D Analyst.
1. COMENZAR CON CAPAS DE MAPAS

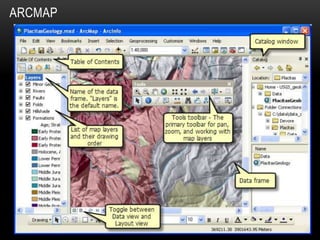

9. ARCMAP

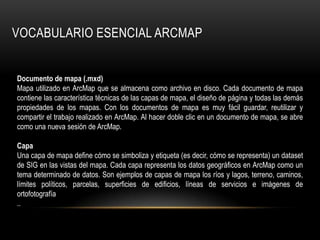

10. VOCABULARIO ESENCIAL ARCMAP
Documento de mapa (.mxd)
Mapa utilizado en ArcMap que se almacena como archivo en disco. Cada documento de mapa
contiene las característica técnicas de las capas de mapa, el diseño de página y todas las demás
propiedades de los mapas. Con los documentos de mapa es muy fácil guardar, reutilizar y
compartir el trabajo realizado en ArcMap. Al hacer doble clic en un documento de mapa, se abre
como una nueva sesión de ArcMap.
Capa
Una capa de mapa define cómo se simboliza y etiqueta (es decir, cómo se representa) un dataset
de SIG en las vistas del mapa. Cada capa representa los datos geográficos en ArcMap como un
tema determinado de datos. Son ejemplos de capas de mapa los ríos y lagos, terreno, caminos,
límites políticos, parcelas, superficies de edificios, líneas de servicios e imágenes de
ortofotografía
..

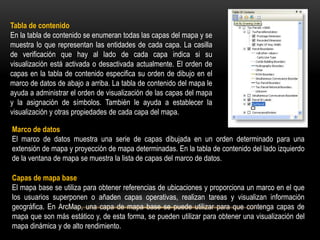

11. Tabla de contenido
En la tabla de contenido se enumeran todas las capas del mapa y se
muestra lo que representan las entidades de cada capa. La casilla
de verificación que hay al lado de cada capa indica si su
visualización está activada o desactivada actualmente. El orden de
capas en la tabla de contenido especifica su orden de dibujo en el
marco de datos de abajo a arriba. La tabla de contenido del mapa le
ayuda a administrar el orden de visualización de las capas del mapa
y la asignación de símbolos. También le ayuda a establecer la
visualización y otras propiedades de cada capa del mapa.
Marco de datos
El marco de datos muestra una serie de capas dibujada en un orden determinado para una
extensión de mapa y proyección de mapa determinadas. En la tabla de contenido del lado izquierdo
de la ventana de mapa se muestra la lista de capas del marco de datos.
Capas de mapa base
El mapa base se utiliza para obtener referencias de ubicaciones y proporciona un marco en el que
los usuarios superponen o añaden capas operativas, realizan tareas y visualizan información
geográfica. En ArcMap, una capa de mapa base se puede utilizar para que contenga capas de
mapa que son más estático y, de esta forma, se pueden utilizar para obtener una visualización del
mapa dinámica y de alto rendimiento.

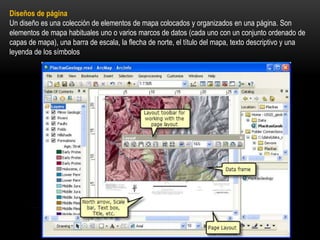

12. Diseños de página
Un diseño es una colección de elementos de mapa colocados y organizados en una página. Son
elementos de mapa habituales uno o varios marcos de datos (cada uno con un conjunto ordenado de
capas de mapa), una barra de escala, la flecha de norte, el título del mapa, texto descriptivo y una
leyenda de los símbolos

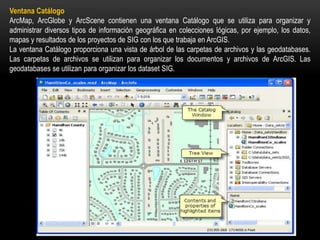

13. Ventana Catálogo
ArcMap, ArcGlobe y ArcScene contienen una ventana Catálogo que se utiliza para organizar y
administrar diversos tipos de información geográfica en colecciones lógicas, por ejemplo, los datos,
mapas y resultados de los proyectos de SIG con los que trabaja en ArcGIS.
La ventana Catálogo proporciona una vista de árbol de las carpetas de archivos y las geodatabases.
Las carpetas de archivos se utilizan para organizar los documentos y archivos de ArcGIS. Las
geodatabases se utilizan para organizar los dataset SIG.

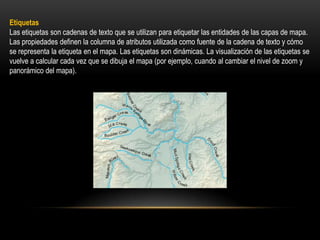

14. Etiquetas
Las etiquetas son cadenas de texto que se utilizan para etiquetar las entidades de las capas de mapa.
Las propiedades definen la columna de atributos utilizada como fuente de la cadena de texto y cómo
se representa la etiqueta en el mapa. Las etiquetas son dinámicas. La visualización de las etiquetas se
vuelve a calcular cada vez que se dibuja el mapa (por ejemplo, cuando al cambiar el nivel de zoom y
panorámico del mapa).

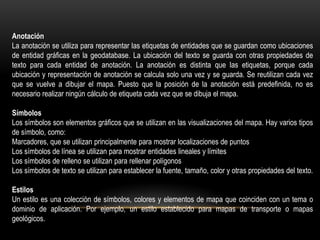

15. Anotación
La anotación se utiliza para representar las etiquetas de entidades que se guardan como ubicaciones
de entidad gráficas en la geodatabase. La ubicación del texto se guarda con otras propiedades de
texto para cada entidad de anotación. La anotación es distinta que las etiquetas, porque cada
ubicación y representación de anotación se calcula solo una vez y se guarda. Se reutilizan cada vez
que se vuelve a dibujar el mapa. Puesto que la posición de la anotación está predefinida, no es
necesario realizar ningún cálculo de etiqueta cada vez que se dibuja el mapa.
Símbolos
Los símbolos son elementos gráficos que se utilizan en las visualizaciones del mapa. Hay varios tipos
de símbolo, como:
Marcadores, que se utilizan principalmente para mostrar localizaciones de puntos
Los símbolos de línea se utilizan para mostrar entidades lineales y límites
Los símbolos de relleno se utilizan para rellenar polígonos
Los símbolos de texto se utilizan para establecer la fuente, tamaño, color y otras propiedades del texto.
Estilos
Un estilo es una colección de símbolos, colores y elementos de mapa que coinciden con un tema o
dominio de aplicación. Por ejemplo, un estilo establecido para mapas de transporte o mapas
geológicos.

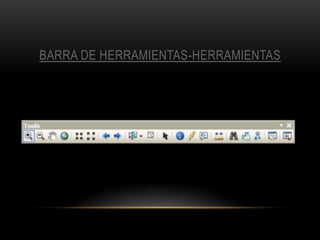

16. BARRA DE HERRAMIENTAS-HERRAMIENTAS

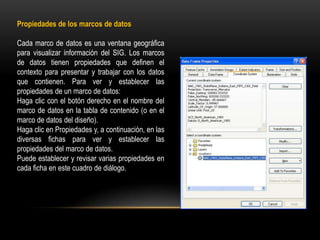

17. Propiedades de los marcos de datos
Cada marco de datos es una ventana geográfica
para visualizar información del SIG. Los marcos
de datos tienen propiedades que definen el
contexto para presentar y trabajar con los datos
que contienen. Para ver y establecer las
propiedades de un marco de datos:
Haga clic con el botón derecho en el nombre del
marco de datos en la tabla de contenido (o en el
marco de datos del diseño).
Haga clic en Propiedades y, a continuación, en las
diversas fichas para ver y establecer las
propiedades del marco de datos.
Puede establecer y revisar varias propiedades en
cada ficha en este cuadro de diálogo.

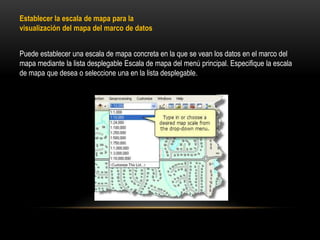

18. Establecer la escala de mapa para la
visualización del mapa del marco de datos
Puede establecer una escala de mapa concreta en la que se vean los datos en el marco del
mapa mediante la lista desplegable Escala de mapa del menú principal. Especifique la escala
de mapa que desea o seleccione una en la lista desplegable.

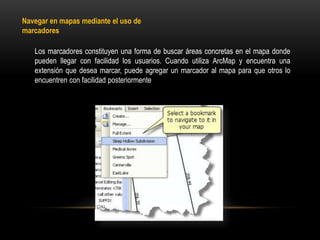

19. Navegar en mapas mediante el uso de
marcadores
Los marcadores constituyen una forma de buscar áreas concretas en el mapa donde
pueden llegar con facilidad los usuarios. Cuando utiliza ArcMap y encuentra una
extensión que desea marcar, puede agregar un marcador al mapa para que otros lo
encuentren con facilidad posteriormente

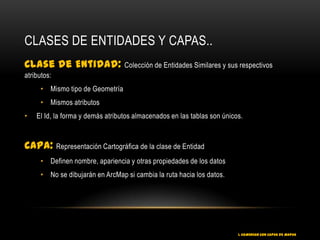

20. CLASES DE ENTIDADES Y CAPAS..
Clase de Entidad: Colección de Entidades Similares y sus respectivos
atributos:
• Mismo tipo de Geometría
• Mismos atributos
• El Id, la forma y demás atributos almacenados en las tablas son únicos.
Capa: Representación Cartográfica de la clase de Entidad
• Definen nombre, apariencia y otras propiedades de los datos
• No se dibujarán en ArcMap si cambia la ruta hacia los datos.
1. COMENZAR CON CAPAS DE MAPAS

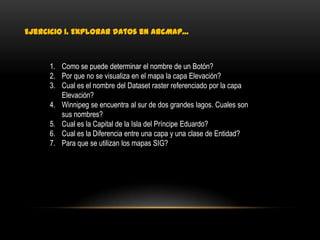

21. Ejercicio 1. Explorar datos en ArcMap…
1. Como se puede determinar el nombre de un Botón?
2. Por que no se visualiza en el mapa la capa Elevación?
3. Cual es el nombre del Dataset raster referenciado por la capa
Elevación?
4. Winnipeg se encuentra al sur de dos grandes lagos. Cuales son
sus nombres?
5. Cual es la Capital de la Isla del Príncipe Eduardo?
6. Cual es la Diferencia entre una capa y una clase de Entidad?
7. Para que se utilizan los mapas SIG?

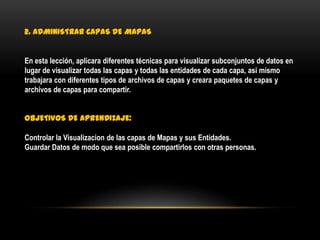

22. 2. ADMINISTRAR CAPAS DE MAPAS
En esta lección, aplicara diferentes técnicas para visualizar subconjuntos de datos en
lugar de visualizar todas las capas y todas las entidades de cada capa, asi mismo
trabajara con diferentes tipos de archivos de capas y creara paquetes de capas y
archivos de capas para compartir.
OBJETIVOS DE APRENDIZAJE:
Controlar la Visualizacion de las capas de Mapas y sus Entidades.
Guardar Datos de modo que sea posible compartirlos con otras personas.

23. ACERCAR UTILIZANDO COMANDOS Y
HERRAMIENTAS
Acercar A Capa Modo fácil y rápido de
acercarse a un área de estudio
Acercar a Entidades Acercarse a la extensión de un
seleccionadas subconjunto de entidades.
Acercar a Marcador Espacial. Acercarse a una ubicación
geográfica particular que haya
guardado como marcador.
Acercase a extensión Completa Alejarse ara que se muestren
todos los datos de su mapa.

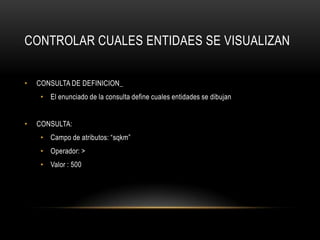

24. CONTROLAR CUALES ENTIDAES SE VISUALIZAN
• CONSULTA DE DEFINICION_
• El enunciado de la consulta define cuales entidades se dibujan
• CONSULTA:
• Campo de atributos: “sqkm”
• Operador: >
• Valor : 500

25. AGRUPAR CAPAS
• Capas temáticamente relacionadas, agrupadas en la tabla de contenido.
• TRANSPORTE
• Aeropuerto
• Vías
• Ferrocarriles

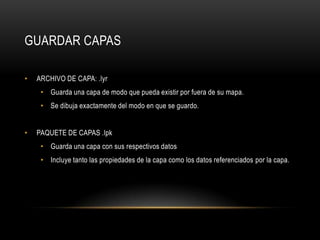

26. GUARDAR CAPAS
• ARCHIVO DE CAPA: .lyr
• Guarda una capa de modo que pueda existir por fuera de su mapa.
• Se dibuja exactamente del modo en que se guardo.
• PAQUETE DE CAPAS .lpk
• Guarda una capa con sus respectivos datos
• Incluye tanto las propiedades de la capa como los datos referenciados por la capa.

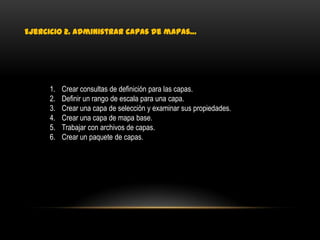

27. Ejercicio 2. Administrar capas de mapas…
1. Crear consultas de definición para las capas.
2. Definir un rango de escala para una capa.
3. Crear una capa de selección y examinar sus propiedades.
4. Crear una capa de mapa base.
5. Trabajar con archivos de capas.
6. Crear un paquete de capas.
