Arc hydro tools, delimitación de cuencas hidrográficas

1. ARCHYDRO RIMAC

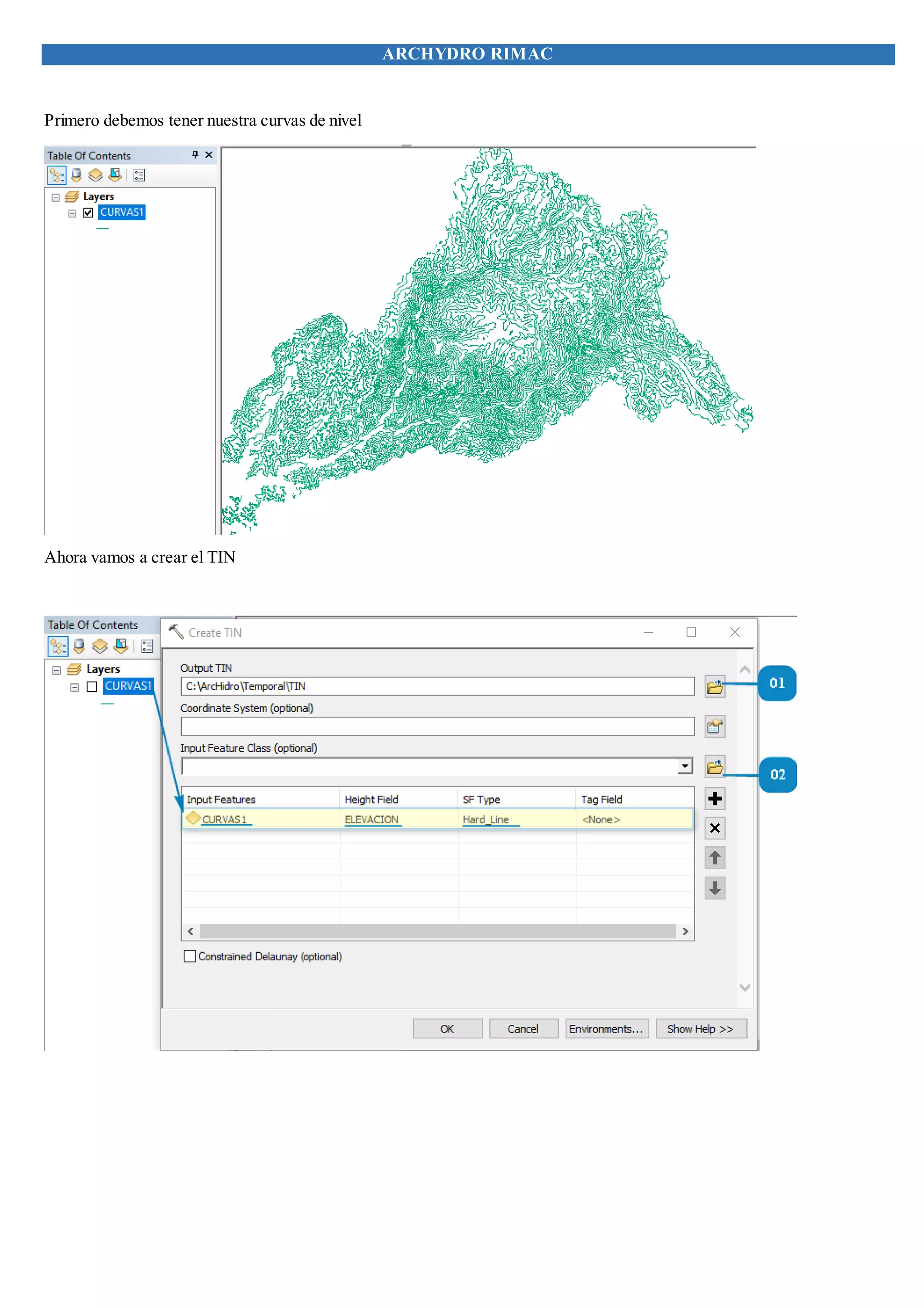

Primero debemos tener nuestra curvas de nivel
Ahora vamos a crear el TIN

2. Vamoa a recortar el TIN

3. 1. Seleccionar el TIN de ingreso que será recoratdo
2. Seleccionar el poligono o limite la cuenca,la operación a realizar, en nuestro caslo soft_Clip
Ahora vamos a crear el raster

5. AHORA USAREMOS LA HERRAMIENTAARHYDRO TOOS
Vamos a tapar lo huecos que pueda contener nuestro Raster

6. Favos a crearla dirección de flujo de la cueca

7. Vamosa calcular donde se acumulalas direccionesde flujoydonde confluctúael flujotomacomodato la direcciónde
flujoygeneraunarchivo de acumulaciónde flujo

8. Comenzamosadefinirlaredde drenaje

9. Segmentaciónde lacorriente

10. Convertimosde RASTERa Vectorial,delineaciónde captación
Vemos el DEM creado
Procesamientodelpolígonode drenaje

11. La siguienteimagenmuestralaconversiónde rasteravector
ProcesandoLíneaDe Drenaje

12. AHORA DEFINIREMOS LAS MICROCUNCAS
Ahora vamos a definir la cuenca,mediante poe medio de un punto

13. Podemos delimitar varias cuebcas o subcuencas pero en mi caso sólo creo uno(Rimac)

14. Antes de continuar debemos hace un recorte de nuestra área de estudio es decir separar la cuenca de los demas:
Ahora vamos asignar y categorizar las los ríos pricipales y secundarios con la la herramienta de Hydroly de Arctoolbox.

15. Conversión de Raster a polilinea
A continuaciónvemosel orden de launidadhidrográfica.
