ESTUDIO HIDROLOGICO EN EL PROYECTO DE
ENCAUZAMIENTO Y DEFENSAS RIBEREÑAS DEL RIO
REQUE- TRAMO 2
CURSO: DISEÑODE OBRAS HIDRAÙLICAS
DOCENTE: DR.ING.ARBULU RAMOS JOSE
INTEGRANTES: CERVERA VILLALOBOSJAIME
DE LA CRUZ TENORIOERICK
FIESTASLORO JOSE
PERLECHE FALEN MIGUEL
GRUPO: 6
CICLO: 2018 – II
Lambayeque, 25 de Septiembre del 2018
Contenido
INTRODUCCION:.....................................................1
OBJETIVOS:.............................................................1
ESTUDIOS BASICOS DE INGENIERIA:.........................1
TOPOGRAFIA:.....................................................1
ESTUDIO DE SUELOS:...........................................2
ESTUDIO GEOLOGIA:...........................................2
ESTUDIO DE CANTERA:........................................2
DESCRIPCION DEL AREA DE PROYECTO.....................2
UBICACIÓN Y EXTENSION ........................................3
HIDROLOGIA DE MAXIMAS AVENIDAS......................3
CONSIDERACIONES PREVIAS................................3
ESTUDIO HIDROLOGICO.......................................3
PROCESO DE DISEÑO DE MODELO:.......................4
Resultados Obtenidos..........................................4
ANEXOS..................................................................5
BIBLIOGRAFIA Y LINKOGRAFIA.................................8
INTRODUCCION:
En losdos últimoseventosextraordinarios(fenómeno
del Niño) ocurridos en los años 1,983 y 1,998, se
presentaron lluvias de gran intensidad en la zona de
estudio,que trajocomoconsecuencialaactivaciónde
una serie de ríos y quebradas adyacentes al río
Chancay, ocasionando severos daños en centros
poblados, infraestructura de riego y drenaje, predios
agrícolas, así mismo, inundaciones con daños de
carácter catastrófico en las zonas de Reque,Monsefú
y Éten.
El Fenómeno "El Niño" es definido como la presencia
de aguas anormalmente más cálidas en la costa
occidental de Sudamérica por un período mayor a 4
meses consecutivos, tiene su origen en el Pacífico
Central Ecuatorial. El fenómeno está asociado a las
condiciones anormales de la circulación atmosférica
en la región Ecuatorial del Pacífico. Considerándose
como condiciones anormales cuando el esquema de
circulación ecuatorial toma las siguientes tres
posibilidades: puede intensificarse, debilitarse o
cambiar de orientación.
OBJETIVOS:
 Determinar las máximas avenidas del río
Chancay, tramo Bocatoma Monsefú - Reque
hasta su desembocadura, para diversos
periodos de retorno; que permitan
dimensionar adecuadamente la sección
hidráulica de encauzamiento del río y diseño
de las obras de protección, atenuando los
daños por posibles eventos hidrológicos
extremos.
2.1 OBJETIVOS ESPECIFICOS
 Análisis, evaluación y actualización de la
hidrología de máximas avenidas utilizando el
HEC-HMS.
ESTUDIOS BASICOS DE INGENIERIA:
TOPOGRAFIA:
El relieve topográfico es muy variable a causa de
la diversidad de estructuras geológicas en las que
se sustenta, así el valle es mayormente plano y
soloensectoresde RequeyEtenubicadoshaciael
sur es ondulado, la mayor parte de las tierras
presenta una inclinación mínima (pendiente) de
0.1 a 2 por mil y el resto les corresponde a las
partesmás altas esligeramenteinclinadode 2.1a
5 por mil.

2. PROYECTO INTEGRADOR PARTE I 2

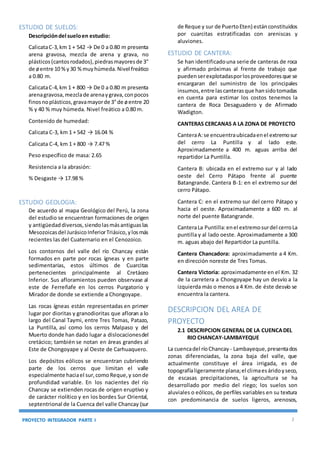

ESTUDIO DE SUELOS:
Descripcióndel sueloen estudio:
CalicataC-3,km 1 + 542 → De 0 a 0.80 m presenta
arena gravosa, mezcla de arena y grava, no
plásticos(cantosrodados),piedrasmayoresde 3"
de øentre 10 %y30 %muyhúmeda.Nivel freático
a 0.80 m.
CalicataC-4,km 1 + 800 → De 0 a 0.80 m presenta
arenagravosa,mezclade arenaygrava,conpocos
finosnoplásticos,gravamayorde 3"de øentre 20
% y 40 % muy húmeda. Nivel freático a 0.80 m.
Contenido de humedad:
Calicata C-3, km 1 + 542 → 16.04 %
Calicata C-4, km 1 + 800 → 7.47 %
Peso específico de masa: 2.65
Resistencia a la abrasión:
% Desgaste → 17.98 %
ESTUDIO GEOLOGIA:
De acuerdo al mapa Geológico del Perú, la zona
del estudio se encuentran formaciones de origen
y antigüedaddiversos,siendolasmásantiguaslas
Mesozoicasdel JurásicoInferiorTriásico,ylosmás
recientes las del Cuaternario en el Cenozoico.
Los contornos del valle del río Chancay están
formados en parte por rocas ígneas y en parte
sedimentarias, estos últimos de Cuarcitas
pertenecientes principalmente al Cretáceo
Inferior. Sus afloramientos pueden observase al
este de Ferreñafe en los cerros Purgatorio y
Mirador de donde se extiende a Chongoyape.
Las rocas ígneas están representadas en primer
lugar por dioritas y granodioritas que afloran a lo
largo del Canal Taymi, entre Tres Tomas, Patazo,
La Puntilla, así como los cerros Malpaso y del
Muerto donde han dado lugar a dislocacionesdel
cretácico; también se notan en áreas grandes al
Este de Chongoyape y al Oeste de Carhuaquero.
Los depósitos eólicos se encuentran cubriendo
parte de los cerros que limitan el valle
especialmente haciael sur,comoReque,y sonde
profundidad variable. En los nacientes del río
Chancay se extienden rocas de origen eruptivo y
de carácter riolítico y en los bordes Sur Oriental,
septentrional de la Cuenca del valle Chancay (sur
de Reque y sur de PuertoEten) estánconstituidos
por cuarcitas estratificadas con areniscas y
aluviones.
ESTUDIO DE CANTERA:
Se han identificadouna serie de canteras de roca
y afirmado próximas al frente de trabajo que
puedenserexplotadasporlosproveedoresque se
encargaran del suministro de los principales
insumos,entre lascanterasque hansidotomadas
en cuenta para estimar los costos tenemos la
cantera de Roca Desaguadero y de Afirmado
Wadigton.
CANTERAS CERCANAS A LA ZONA DE PROYECTO
CanteraA:se encuentraubicadaenel extremosur
del cerro La Puntilla y al lado este.
Aproximadamente a 400 m. aguas arriba del
repartidor La Puntilla.
Cantera B: ubicada en el extremo sur y al lado
oeste del Cerro Pátapo frente al puente
Batangrande. Cantera B-1: en el extremo sur del
cerro Pátapo.
Cantera C: en el extremo sur del cerro Pátapo y
hacia el oeste. Aproximadamente a 600 m. al
norte del puente Batangrande.
CanteraLa Puntilla:enel extremosurdel cerroLa
puntilla y al lado oeste. Aproximadamente a 300
m. aguas abajo del Repartidor La puntilla.
Cantera Chancadora: aproximadamente a 4 Km.
en dirección noreste de Tres Tomas.
Cantera Victoria: aproximadamente en el Km. 32
de la carretera a Chongoyape hay un desvío a la
izquierda más o menos a 4 Km. de éste desvío se
encuentra la cantera.
DESCRIPCION DEL AREA DE
PROYECTO
2.1 DESCRIPCION GENERAL DE LA CUENCADEL
RIO CHANCAY-LAMBAYEQUE
La cuencadel ríoChancay - Lambayeque,presentados
zonas diferenciadas, la zona baja del valle, que
actualmente constituye el área irrigada, es de
topografíaligeramente plana;el climaesáridoyseco,
de escasas precipitaciones, la agricultura se ha
desarrollado por medio del riego; los suelos son
aluviales o eólicos, de perfiles variables en su textura
con predominancia de suelos ligeros, arenosos,

3. PROYECTO INTEGRADOR PARTE I 3

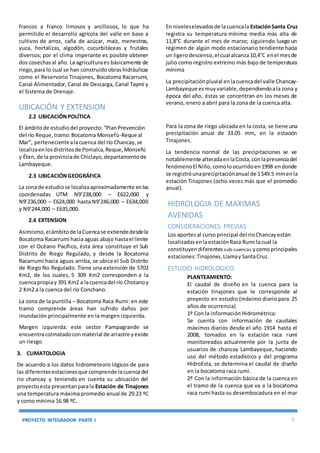

francos a franco limosos y arcillosos, lo que ha
permitido el desarrollo agrícola del valle en base a
cultivos de arroz, caña de azúcar, maíz, menestras,
yuca, hortalizas, algodón, cucurbitáceas y frutales
diversos; por el clima imperante es posible obtener
dos cosechasal año. La agriculturaes básicamente de
riego,para lo cual se han construidoobrashidráulicas
como el Reservorio Tinajones, Bocatoma Racarrumi,
Canal Alimentador, Canal de Descarga, Canal Taymi y
el Sistema de Drenaje.
UBICACIÓN Y EXTENSION
2.2 UBICACIÓNPOLÍTICA
El ámbitode estudiodel proyecto:“PlanPrevención
del río Reque,tramo:Bocatoma Monsefú-Reque al
Mar”, pertenecientealacuenca del río Chancay,se
localizaenlosdistritosde Pomalca,Reque,Monsefú
y Éten,de la provinciade Chiclayo,departamentode
Lambayeque.
2.3 UBICACIÓNGEOGRÁFICA
La zonade estudiose localizaaproximadamente enlas
coordenadas UTM N9’238,000 – E622,000 y
N9’236,000 – E624,000 hasta N9’246,000 – E634,000
y N9’244,000 – E635,000.
2.4 EXTENSION
Asimismo,elámbitode laCuencase extiendedesdela
Bocatoma Racarrumi hacia aguas abajo hastael límite
con el Océano Pacífico, ésta área constituye el Sub
Distrito de Riego Regulado, y desde la Bocatoma
Racarrumi hacia aguas arriba, se ubica el Sub Distrito
de Riego No Regulado. Tiene una extensión de 5702
Km2, de los cuales, 5 309 Km2 corresponden a la
cuencapropiay 391 Km2 a lacuencadel río Chotanoy
2 Km2 a la cuenca del río Conchano.
La zona de la puntilla – Bocatoma Raca Rumi: en este
tramo comprende áreas han sufrido daños por
inundación principalmente en la margen izquierda.
Margen izquierda: este sector Pampagrande se
encuentracolmatadoconmaterial de arrastre yexiste
un riesgo
3. CLIMATOLOGIA
De acuerdo a los datos hidrometeoro lógicos de para
las diferentesestacionesque comprende lacuenca del
rio chancay y teniendo en cuenta su ubicación del
proyectoesta presentanparala Estación de Tinajones
una temperatura máxima promedio anual de 29.23 ºC
y como mínima 16.98 ºC.
En niveleselevadosde lacuencala EstaciónSanta Cruz
registra su temperatura mínima media más alta de
11,8°C durante el mes de marzo; siguiendo luego un
régimen de algún modo estacionario tendiente hacia
un ligerodescenso,el cual alcanza10,4°C enel mesde
julio como registro extremo más bajo de temperatura
mínima
La precipitaciónpluvial enlacuencadel valle Chancay-
Lambayeque esmuyvariable,dependiendoala zona y
época del año, éstas se concentran en los meses de
verano, enero a abril para la zona de la cuenca alta.
Para la zona de riego ubicada en la costa, se tiene una
precipitación anual de 33.05 mm, en la estación
Tinajones.
La tendencia normal de las precipitaciones se ve
notablemente alteradaenlaCosta,conlapresenciadel
fenómenoEl Niño,comoloocurridoen1998 endonde
se registróunaprecipitaciónanual de 1549.5 mmenla
estación Tinajones (ocho veces más que el promedio
anual).
HIDROLOGIA DE MAXIMAS
AVENIDAS
CONSIDERACIONES PREVIAS
Los aportes al cursoprincipal del rioChancayestán
localizadasenlaestaciónRaca Rumi lacual la
constituyendiferentes sub-cuencas ycomoprincipales
estaciones:Tinajones,LlamaySantaCruz.
ESTUDIO HIDROLOGICO
PLANTEAMIENTO:
El caudal de diseño en la cuenca para la
estación tinajones que le corresponde al
proyecto en estudio (máximo diario para 25
años de ocurrencia)
1º Con la información Hidrométrica:
Se cuenta con información de caudales
máximos diarios desde el año 1914 hasta el
2008, tomados en la estación raca rumi
monitoreados actualmente por la junta de
usuarios de chancay Lambayeque, haciendo
uso del método estadístico y del programa
HidroEsta, se determina el caudal de diseño
en la bocatoma raca rumi.
2º Con la información básica de la cuenca en
el tramo de la cuenca que va a la bocatoma
raca rumí hasta su desembocadura en el mar

4. PROYECTO INTEGRADOR PARTE I 4

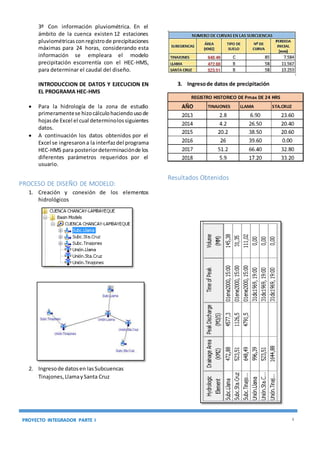

3º Con información pluviométrica. En el
ámbito de la cuenca existen 12 estaciones
pluviométricasconregistrode precipitaciones
máximas para 24 horas, considerando esta
información se empleara el modelo
precipitación escorrentía con el HEC-HMS,
para determinar el caudal del diseño.
INTRODUCCION DE DATOS Y EJECUCION EN
EL PROGRAMA HEC-HMS
 Para la hidrología de la zona de estudio
primeramentese hizocálculohaciendousode
hojasde Excel el cual determinolossiguientes
datos.
 A continuación los datos obtenidos por el
Excel se ingresarona la interfazdel programa
HEC-HMS para posteriordeterminaciónde los
diferentes parámetros requeridos por el
usuario.
PROCESO DE DISEÑO DE MODELO:
1. Creación y conexión de los elementos
hidrológicos
2. Ingresode datosen lasSubcuencas
Tinajones,LlamaySanta Cruz
3. Ingresode datos de precipitación
Resultados Obtenidos

5. PROYECTO INTEGRADOR PARTE I 5
ANEXOS

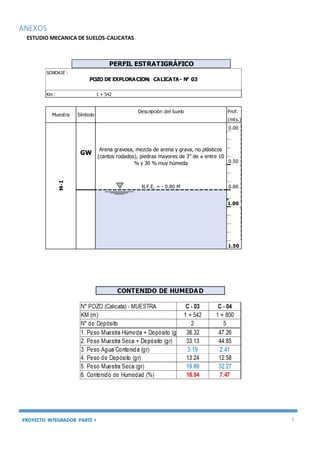

ESTUDIO MECANICA DE SUELOS-CALICATAS
PERFIL ESTRATIGRÁFICO
SONDAJE :
Km :
Descripción del Suelo
GW
N.F.E. = - 0.80 M
1.00
Arena gravosa, mezcla de arena y grava, no plásticos
(cantos rodados), piedras mayores de 3" de ø entre 10
% y 30 % muy húmeda
M-1
0.00
0.80
1.50
0.50
1 + 542
(mts.)
POZO DE EXPLORACION: CALICATA- N° 03
Prof.
SímboloMuestra

6. PROYECTO INTEGRADOR PARTE I 6

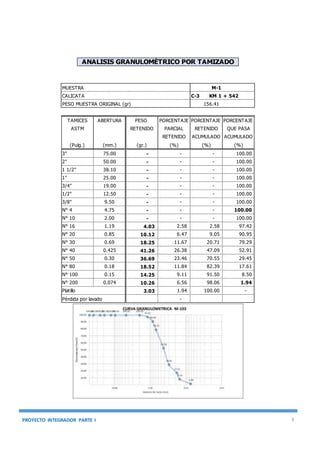

ANALISIS GRANULOMÉTRICO POR TAMIZADO
MUESTRA M-1
CALICATA C-3 KM 1 + 542
PESO MUESTRA ORIGINAL (gr) 156.41
TAMICES ABERTURA PESO PORCENTAJE PORCENTAJE PORCENTAJE
ASTM RETENIDO PARCIAL RETENIDO QUE PASA
RETENIDO ACUMULADO ACUMULADO
(Pulg.) (mm.) (gr.) (%) (%) (%)
3" 75.00 - - - 100.00
2" 50.00 - - - 100.00
1 1/2" 38.10 - - - 100.00
1" 25.00 - - - 100.00
3/4" 19.00 - - - 100.00
1/2" 12.50 - - - 100.00
3/8" 9.50 - - - 100.00
N° 4 4.75 - - - 100.00
N° 10 2.00 - - - 100.00
N° 16 1.19 4.03 2.58 2.58 97.42
N° 20 0.85 10.12 6.47 9.05 90.95
N° 30 0.69 18.25 11.67 20.71 79.29
N° 40 0.425 41.26 26.38 47.09 52.91
N° 50 0.30 36.69 23.46 70.55 29.45
N° 80 0.18 18.52 11.84 82.39 17.61
N° 100 0.15 14.25 9.11 91.50 8.50
N° 200 0.074 10.26 6.56 98.06 1.94
3.03 1.94 100.00 -
Pérdida por lavado -
Platillo

7. PROYECTO INTEGRADOR PARTE I 7
CUADRO Nº2-IMPACTOAMBIENTAL MATRIZ DE
MARCO LOGICO

8. PROYECTO INTEGRADOR PARTE I 8

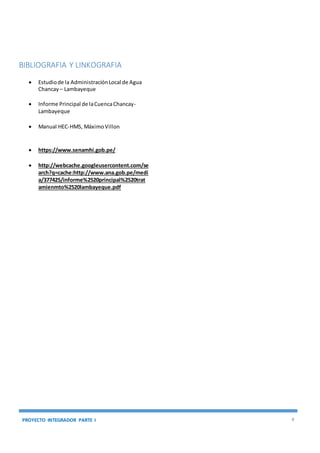

BIBLIOGRAFIA Y LINKOGRAFIA
 Estudiode la AdministraciónLocal de Agua
Chancay – Lambayeque
 Informe Principal de laCuencaChancay-
Lambayeque
 Manual HEC-HMS, MáximoVillon
 https://www.senamhi.gob.pe/
 http://webcache.googleusercontent.com/se
arch?q=cache:http://www.ana.gob.pe/medi
a/377425/informe%2520principal%2520trat
amienmto%2520lambayeque.pdf
