1. L á m p a ra d e m e s a - L E D
Herramientas necesarias:
Sierra eléctrica o de marquetería
Brocas ø 6/8/10 mm
Papel de lija o lima de taller
Avellanadora
Alicates de boca redonda
Alicates de corte lateral
Lápiz, regla
Soldadora y alambre de soldar
111.655
MATERIAL SUMINISTRADO
NOTA
Las maquetas de OPITEC, una vez terminadas, no
deberían ser consideradas como juguetes en el
sen- tido comercial del término. De hecho, se trata
de material didáctico adecuado para un trabajo
pedagó- gico. Los menores sólo deben realizar los
trabajos relacionados con este kit bajo la supervi-sión
de un adulto. No apto para niños menores de
36 meses, ya que existe riesgo de asfixia.
Cantidad Medidas (mm) Aplicación No. pieza
Contrachapado 1 300x210x5 Placa base + Laterales + Entremedios 1
Listones de madera 4 250x20x5 Paredes + Frente + Paredes entremedias 2
Lámpara USB-LED con o sin clavija 1 Iluminación 3
Mini interruptor basculante 1 Encendido y apagado 4
Clip de cable con clavo 1 Fijación lámpara 5
Clip de pila 1 Conexión de pila 6
Tornillo de contrachapado 1 Fijación clip de cable con clavo 7
Resistencia 220 Ohm 1 Resistencia anterior 8
D111655#2 1

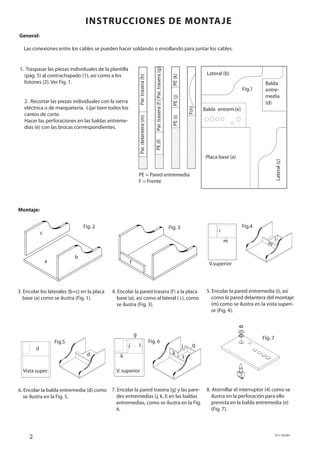

2. INSTRUCCIONES DE MONTAJE
General:
Las conexiones entre los cables se pueden hacer soldando o enrollando para juntar los cables.
1. Traspasar las piezas individuales de la plantilla
(pág. 5) al contrachapado (1), así como a los
listones (2). Ver Fig. 1.
2. Recortar las piezas individuales con la sierra
eléctrica o de marquetería. Lijar bien todos los
cantos de corte.
Hacer las perforaciones en las baldas entreme-dias
(e) con las brocas corrrespondientes.
Fig.1
Montaje:
Lateral (b)
Balda entrem.(e)
Balda
entre-media
(d)
F(n) V.superior
Placa base (a)
Lateral (c)
Par. trasera (g)
Par. trasera (f )
Par. trasera (h)
PE (i) PE (j) PE (k)
PE (l)
Par. delantera (m)
PE = Pared entremedia
F = Frente
c
b
a
Fig. 2 Fig. 3 Fig.4
3. Encolar los laterales (b+c) en la placa
base (a) como se ilustra (Fig. 1).
f
4. Encolar la pared trasera (f ) a la placa
base (a), así como al lateral ( c), como
se ilustra (Fig. 3).
i
m
i
m
5. Encolar la pared entremedia (i), así
como la pared delantera del montaje
(m) como se ilustra en la vista superi-or
(Fig. 4).
d
Vista super.
Fig.5
d
6. Encolar la balda entremedia (d) como
se ilustra en la Fig. 5.
g
j g
k
Fig. 6
l j
V. superior
k
l
7. Encolar la pared trasera (g) y las pare-des
entremedias (j, k, l) en las baldas
entremedias, como se ilustra en la Fig.
6.
Fig. 7
8. Atornillar el interruptor (4) como se
ilustra en la perforación para ello
prevista en la balda entremedia (e)
(Fig. 7).
2 D111655#1

3. INSTRUCCIONES DE MONTAJE
Fig. 8 Fig. 9 Fig. 10
10. Desenrollar unos 50 mm
la capa exterior de metal
de la lámpara (3). Doblar
el resorte con unas pinzas
y tirar de los dos cables
por la abertura que se
produce al doblar (ver
Fig. 9).
11. Recortar el resorte con los
alicates de corte lateral en
el sitio doblado (Fig. 10).
Fig. 11
12. Cortar ambos cables unos
10 mm y pelarlos. Enrollar o
estañar los extremos de los
cables.
9. Si en el kit hay una lámpara
con LED, en la que todavía
se encuentra la clavija USB,
ésta se debe recortar con
unos alicates de corte late-ral
(ver figura).
Fig. 12
13. Insertar la lámpara (3) en la perfora-ción
de 6 mm de la balda interme-dia
(e) para ello prevista. (Fig. 12).
Fig. 13
14. Fijar la lámpara (3) con el clip para
cables con clavo (5) y con el tornillo
(7) en la balda intermedia (d), como
se ilustra.
Fig. 14
15. Cortar el cable negro del clip de
pila (6), pelarlo y soldarlo a una pata
de la resistencia (8). Recortar el
cable gris claro de la lámpara (3), y
soldar a la otra pata de la resistencia.
Conectar o soldar el cable rojo del
clip de pila en la conexión central
del interruptor (4). Conectar o soldar
el cable gris oscuro de la lámpara a
la conexión externa del interruptor.
Control del funcionamiento:
Conectar la pila de 9V y encender
y apagar el interruptor. La lámpara
debe encenderse. A continuación,
encolar la balda entremedia (e).
h
Fig. 15
16. Encolar la pared trasera (h) a la bal-da
entremedia (e) y a los laterales
(b+c), como se ilustra en la Fig. 15.
Fig. 16
17. Encolar el frente (n) como se ilustra
(Fig. 16).
¡Listo!
D111655#2 3

4. 210
210
250
250
250
250
e
110 110
250
300
110 110
250
250
250
250
55 80 80
250
55 80 80
20 20
20 20
250
250
250
250
50 50 50
250
50 50 50
20
20
120
120
250
250
4 D111655#1
20
300
210
110 110
55 80 80
20 20
50 50 50
20
120
250
20
300
210
110 110
55 80 80
20 20
50 50 50
20
120
250
20
300
210
110 110
55 80 80
20 20
50 50 50
20
120
250
20
300
INSTRUCCIONES DE MONTAJE
Plantilla de corte
E 1:2
a
b
c d
m h
l f g
i j k
n

5. 120
INSTRUCCIONES DE MONTAJE
150
D111655#2 5
150
70
25
60
2x
120
150
150
70
25
60
2x
Placa base a
Laterales b+c
Plantillas
Placa base / laterales
E 1:1

6. INSTRUCCIONES DE MONTAJE
Esquema de
conexiones
Lámpara LED
Interruptor basculante (4)
Resistencia
Pila
- +
6 D111655#1

7. Ø 10
Ø 10
50
INSTRUCCIONES DE MONTAJE
20
55
3x
20
m
110
20
80
Plantillas
Baldas entremedias/listo-nes
E 1:1 e
20 20
120
2x
2x
17,5 17,5
60
D111655#2 7
50
55
20
13 13 13 13 25 15
110
10
20
10
60
30
Ø 6
Ø 8
Ø 8
Ø 10
Ø 10
17,5
110
80
80
50
55
20
13 13 13 13 25 15
110
60
10
20
10
60
30
Ø 6
Ø 8
Ø 8
Ø 10
Ø 10
17,5
110
80
80
50
50
20
55
20
110
20
80
20 20
120
3x
2x
2x
17,5 17,5
50
20
55
20
110
3x
k
j
f
l
d i
f
n
h/m
f/g
i/j/k l
