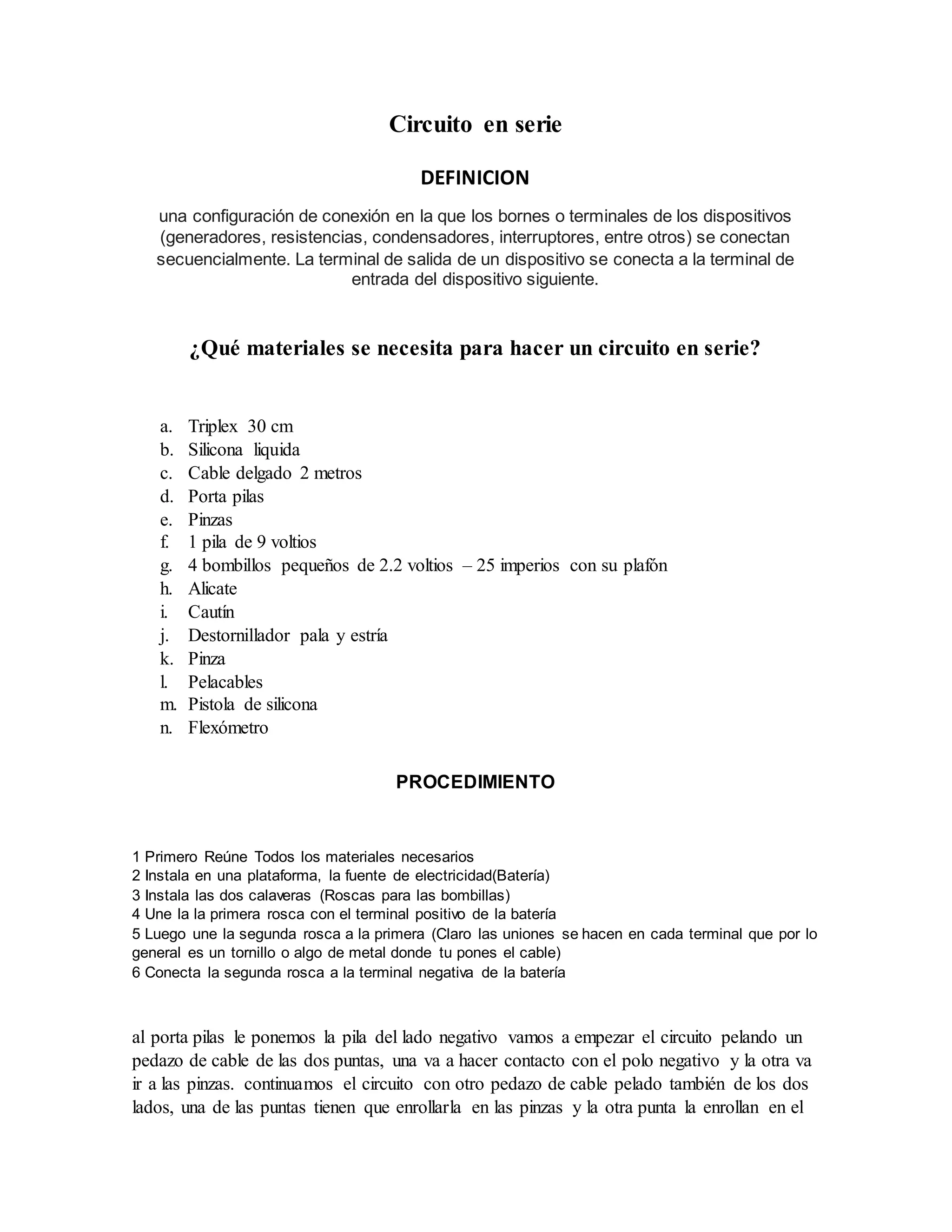

Circuito en serie

1. Circuito en serie
DEFINICION
una configuración de conexión en la que los bornes o terminales de los dispositivos
(generadores, resistencias, condensadores, interruptores, entre otros) se conectan
secuencialmente. La terminal de salida de un dispositivo se conecta a la terminal de
entrada del dispositivo siguiente.
¿Qué materiales se necesita para hacer un circuito en serie?
a. Triplex 30 cm
b. Silicona liquida
c. Cable delgado 2 metros
d. Porta pilas
e. Pinzas
f. 1 pila de 9 voltios
g. 4 bombillos pequeños de 2.2 voltios – 25 imperios con su plafón
h. Alicate
i. Cautín
j. Destornillador pala y estría
k. Pinza
l. Pelacables
m. Pistola de silicona
n. Flexómetro
PROCEDIMIENTO
1 Primero Reúne Todos los materiales necesarios
2 Instala en una plataforma, la fuente de electricidad(Batería)
3 Instala las dos calaveras (Roscas para las bombillas)
4 Une la la primera rosca con el terminal positivo de la batería
5 Luego une la segunda rosca a la primera (Claro las uniones se hacen en cada terminal que por lo
general es un tornillo o algo de metal donde tu pones el cable)
6 Conecta la segunda rosca a la terminal negativa de la batería
al porta pilas le ponemos la pila del lado negativo vamos a empezar el circuito pelando un
pedazo de cable de las dos puntas, una va a hacer contacto con el polo negativo y la otra va
ir a las pinzas. continuamos el circuito con otro pedazo de cable pelado también de los dos
lados, una de las puntas tienen que enrollarla en las pinzas y la otra punta la enrollan en el

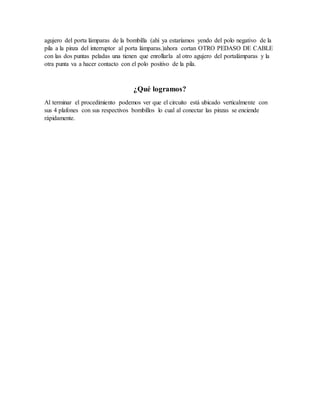

2. agujero del porta lámparas de la bombilla (ahí ya estaríamos yendo del polo negativo de la
pila a la pinza del interruptor al porta lámparas.)ahora cortan OTRO PEDASO DE CABLE
con las dos puntas peladas una tienen que enrollarla al otro agujero del portalámparas y la
otra punta va a hacer contacto con el polo positivo de la pila.
¿Qué logramos?
Al terminar el procedimiento podemos ver que el circuito está ubicado verticalmente con
sus 4 plafones con sus respectivos bombillos lo cual al conectar las pinzas se enciende
rápidamente.
