1. PROYECTOS PARA CIRCUITOS

2.  SE PROPUSO LA CONSTRUCCIÓN DE UNA MAQUIETA EN LA CUAL SE REPRESENTE UN FARO EN EL CUAL
EXISTA UNA LUZ INTERMITENTE. PARA PRODUCIR DICHO EFECTO SE DEBERÁ UTILIZAR UN PROGRAMADOR
CONSTRUIDO CON METAL QUE GIRE MEDIANTE UN MOTOR .
 ASI PUES EXISTEN 3 SISTEMAS EN EL PROYECTO:
 1.- LA ESTRUCTURA
 2.- EL SISTEMA MECÁNICO DEL PROGRAMADOR
 3.- EL CIRCUITO ELÉCTRICO.
 La estructura estará formada por 4 caras y una base superior. La forma será la correspondiente a un
faro. En la parte superior se situará el casquillo de la bombilla que lucirá de forma intermitente. Las
piezas se harán con cartón pluma y se unirán mediante la pistola de termofusible.
 El sistema más delicado es el programador. Es preciso que se mueva a velocidad lenta. Por ello se unirá
a un eje mediante tornillos y arandelas. Es recomendable rellenar los huecos de las uniones. El
programador será un circulo dividido en cuartos. Dos de dichos cuartos serán de aluminio. Por debajo
del programador y sobre el mismo eje se unirá un engranaje.
 Una vez conseguido el eje, se apoyará sobre una estructura con dos soportes unidos a un travesaño con
un agujero que servirá de apoyo al eje con el programador y el engranaje.
 El engranaje se engrana a un tornillo sin fín que se encuentra unido al eje de un motor eléctrico. De
esta forma se consigue una buena reducción de la velocidad ns=ne/Z, en donde Z es el número de
dientes del engranaje.
 Sobre el programador un con un soporte se apoyan dos cables de cobre con suficiente rigidez como para
que al desplazarse el programador no se muevan pero puedan seguir apoyados sobre el programador
aunque este se mueva.
 Finalmente se realizan los contactos del circuito. La alimentación alimenta al motor, pero también al
circuito de la bombilla del faro, actuando el programador y los contactos situados sobre él como
interruptor del circuito correspondiente a la bombilla del faro.
 Para utilizar una única fuente de alimentación ambos circuitos se pueden conectar en paralelo con la
fuente de alimentación.

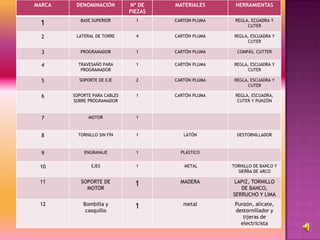

3. MARCA DENOMINACIÓN Nº DE MATERIALES HERRAMIENTAS
PIEZAS
BASE SUPERIOR 1 CARTON PLUMA REGLA, ECUADRA Y
1 CUTER
2 LATERAL DE TORRE 4 CARTÓN PLUMA REGLA, ESCUADRA Y
CUTER
3 PROGRAMADOR 1 CARTÓN PLUMA COMPÁS, CUTTER
4 TRAVESAÑO PARA 1 CARTÓN PLUMA REGLA, ESCUADRA Y
PROGRAMADOR CUTER
5 SOPORTE DE EJE 2 CARTÓN PLUMA REGLA, ESCUADRA Y
CUTER
6 SOPORTE PARA CABLES 1 CARTÓN PLUMA REGLA, ESCUADRA,
SOBRE PROGRAMADOR CUTER Y PUNZÓN
7 MOTOR 1
8 TORNILLO SIN FÍN 1 LATÓN DESTORNILLADOR
9 ENGRANAJE 1 PLÁSTICO
10 EJES 1 METAL TORNILLO DE BANCO Y
SIERRA DE ARCO
11 SOPORTE DE 1 MADERA LAPIZ, TORNILLO
MOTOR DE BANCO,
SERRUCHO Y LIMA
12 Bombilla y 1 metal Punzón, alicate,
casquillo destornillador y
tijeras de
electricista

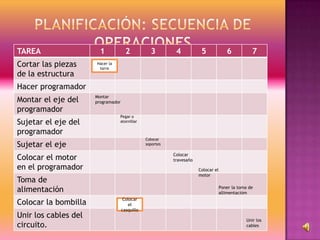

4. TAREA 1 2 3 4 5 6 7
Cortar las piezas Hacer la
torre
de la estructura
Hacer programador
Montar
Montar el eje del programador
programador
Pegar o
Sujetar el eje del atornillar
programador
Colocar
Sujetar el eje soportes
Colocar
Colocar el motor travesaño
en el programador Colocar el
motor
Toma de
alimentación Poner la toma de
allimentacióm
Colocar
Colocar la bombilla el
casquillo
Unir los cables del Unir los
circuito. cables

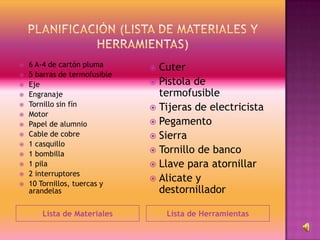

5.  6 A-4 de cartón pluma  Cuter
 5 barras de termofusible
 Eje  Pistola de
 Engranaje termofusible
 Tornillo sin fín  Tijeras de electricista
 Motor
 Papel de alumnio  Pegamento
 Cable de cobre  Sierra
 1 casquillo
 1 bombilla  Tornillo de banco
 1 pila  Llave para atornillar
2 interruptores
 Alicate y

 10 Tornillos, tuercas y
arandelas destornillador
Lista de Materiales Lista de Herramientas

6. MATERIALES Nº DE UNIDADES PRECIO UNITARIO SUBTOTAL
A-4 CARTÓN PLUMA 6 1 6
BARRAS DE TERMOFUSIBLE 5 0,2 1
EJE 1 0,5 0,5
PAPEL DE ALUMINIO 1 0,2 0,2
ENGRANAJE 1 1 1
TORNILLO SIN FÍN 1 3 3
MOTOR 1 1,5 1,5
CASQUILLO 1 1 1
BOMBILLA 1 1,5 1,5
CABLE 3 1 3
PILA 1 1 1
PEGAMENTO 1 1 1
MANO DE OBRA 3 3 9
GASTO DE HERRAMIENTAS 3 1,5 4,5
TOTAL 34,2

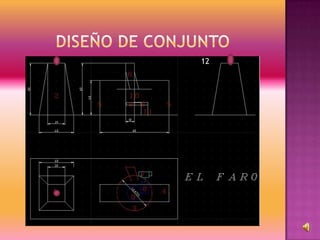

7. 12

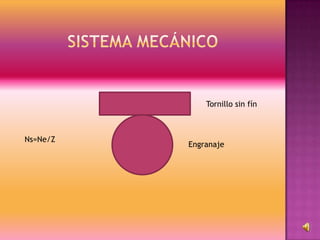

9. Tornillo sin fín
Ns=Ne/Z
Engranaje

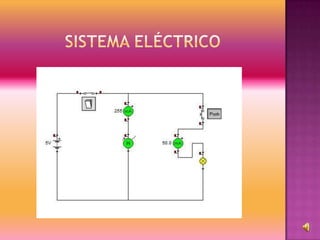

11.  1.- POTENCIA DE LA BOMBILLA.
 P= 50/1000 A*5V= 250/1000 w= 0,25w. Por lo
que deberemos de escoger una bombilla que
luzca correctamente con esta potencia
 2.- POTENCIA DEL MOTOR
 P= n* I*V, con los datos del programa de
simulación y asumiendo un rendimiento del
motor del 100% P=0,25ª*5V=1, 25 w. Por otro
lado P=Mn. El número de revoluciones
n=1200rpm.
 Modulo del engranaje. Si la velocidad de salida
es apoximadamente 60 rpm, el número de
dientes será Z=1200/60=20.
