El documento proporciona instrucciones detalladas en 11 pasos para armar un cable UTP Cat5 con conectores RJ45 en ambos extremos. Los pasos incluyen pelar el cable, colocar los pares de cables en el orden correcto, insertarlos en los conectores RJ45, crimpear los conectores y comprobar las conexiones.

1. COMO ARMAR UN CABLE
UTP DE LA RED

2. MATERIAL:
 Pinzas pela cable o pinzas.
 Herramienta de crimpar
 Cable UTP Cat5
 Conectores RJ45

3. PASO 1
 Poner la punta de las tijeras o pinza pela cable, a unos 5-6
cm. del extremo, pellizcar la funda, camisa o aislamiento
externo del cable, todo alrededor y cuando está debilitada,
tirar y separar, dejando al descubierto los cuatro pares de
cables trenzados.

4. Paso 2
 Preparar el lado de conexión normal desenrollando los
cables, poniendo mucha atención, hasta el borde de la
camisa (una vuelta más), y los coloco así: 1-blanco pareja
de naranja, 2-naranja, 3-blanco pareja de verde, 4-azul 5-
pareja de azul, 6-verde, 7-blanco pareja de marrón, 8-
marrón, y sujetar con fuerza.

5. Paso 3
 Sin dejar que el orden cambie hasta acabar la construcción
del conector sin soltar los cables por abajo, para que
ninguna conexión cambie de posición, estirar bien los
cables poniéndolos totalmente paralelos.

6. Paso 4
 No dejar que cambien de posición, y si es necesario parar
aquí para hacer algo se dejan sujetos con una pinza u otro
utillaje, para que no cambien de posición.

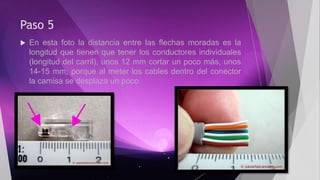

7. Paso 5
 En esta foto la distancia entre las flechas moradas es la
longitud que tienen que tener los conductores individuales
(longitud del carril), unos 12 mm cortar un poco más, unos
14-15 mm, porque al meter los cables dentro del conector
la camisa se desplaza un poco

8. Paso 6
 Ir metiendo dentro del conector, sin aflojar la presión sobre
el extremo de la camisa, vigilando que cada uno entre por
su carril y después empujar desde un poco más atrás,
hasta que los cables llegan a tope al final de los carriles

9. Paso 7
 Sujetando el cable muy cerca del conector, apretando la
camisa gris sobre los cables interiores, para que no se
desplacen, meter el conector en la herramienta de crimpar
asta el tope.

10. Paso 8
 Cierra la herramienta, apretando fuertemente el mango.
Para que el conector quede fijado al cable. Ahora
comprueba que los cables siguen llegando hasta el final de
los carriles (ver flecha morada), más allá de las cuchillas.

11. Paso 9
 Comprueba también por el otro lado: la flecha verde señala
que la camisa gris está bien retenida por la uña de plástico
transparente, Has otra comprobación por arriba: todos los
cables deben llegar hasta el final, las cuchillas deben hacer
conexión perfecta, atravesando el aislante.

12. Paso 10
 Ahora prepara los cables por el lado de la conexión
cruzada: 1-blanco pareja de verde, 2-verde, 3-blanco
pareja de naranja, 4-azul, 5-blanco pareja de azul, 6-
naranja, 7-blanco pareja de marrón, 8-marrón.Cortalos
alineados con una longitud de 14-15 mm, sujetando el
extremo.

13. Paso 11
 Repite los pasos anteriores como con el otro conector.
 El cable está acabado

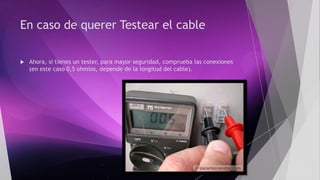

14. En caso de querer Testear el cable
 Ahora, si tienes un tester, para mayor seguridad, comprueba las conexiones
(en este caso 0,5 ohmios, depende de la longitud del cable).

15.  El 1 con 3
 El 2 con 6
 El 3 con 1
 El 4 con 4

16.  El 5 con 5
 El 6 con 2
 El 7 con 7 (sin foto)
 Y el 8 con 8.

17. Ejemplos:
 Foto del conector RJ45 del cable cruzado del lado normal. Repaso de la
numeración y conexión de cada cable.

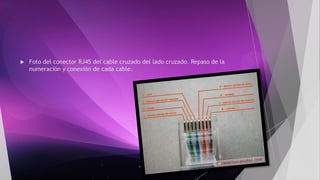

18.  Foto del conector RJ45 del cable cruzado del lado cruzado. Repaso de la
numeración y conexión de cada cable.

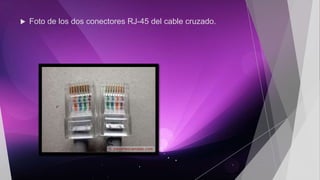

19.  Foto de los dos conectores RJ-45 del cable cruzado.
