1. COMO CONSTRUIR UN
CABLE CRUZADO UTP DE
LA RED LAN

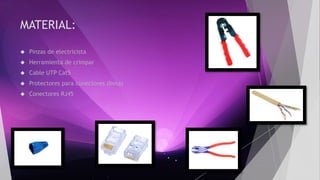

2. MATERIAL:
 Pinzas de electricista
 Herramienta de crimpar
 Cable UTP Cat5
 Protectores para conectores (bota)
 Conectores RJ45

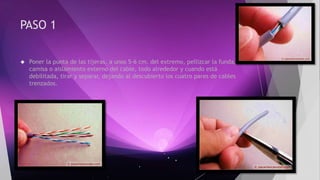

3. PASO 1
 Poner la punta de las tijeras, a unos 5-6 cm. del extremo, pellizcar la funda,
camisa o aislamiento externo del cable, todo alrededor y cuando está
debilitada, tirar y separar, dejando al descubierto los cuatro pares de cables
trenzados.

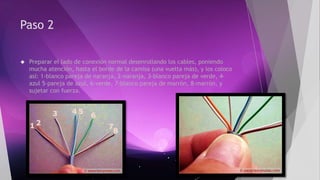

4. Paso 2
 Preparar el lado de conexión normal desenrollando los cables, poniendo
mucha atención, hasta el borde de la camisa (una vuelta más), y los coloco
así: 1-blanco pareja de naranja, 2-naranja, 3-blanco pareja de verde, 4-
azul 5-pareja de azul, 6-verde, 7-blanco pareja de marrón, 8-marrón, y
sujetar con fuerza.

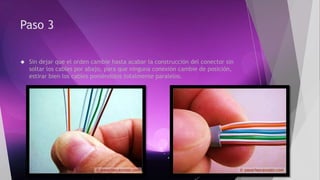

5. Paso 3
 Sin dejar que el orden cambie hasta acabar la construcción del conector sin
soltar los cables por abajo, para que ninguna conexión cambie de posición,
estirar bien los cables poniéndolos totalmente paralelos.

6. Paso 4
 No dejar que cambien de posición, y si es necesario parar aquí para hacer
algo se dejan sujetos con una pinza u otro utillaje, para que no cambien de
posición.

7. Paso 5
 En esta foto la distancia entre las flechas moradas es la longitud que tienen
que tener los conductores individuales (longitud del carril), unos 12 mm
cortar un poco más, unos 14-15 mm, porque al meter los cables dentro del
conector la camisa se desplaza un poco

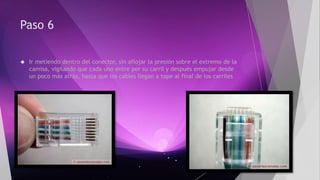

8. Paso 6
 Ir metiendo dentro del conector, sin aflojar la presión sobre el extremo de la
camisa, vigilando que cada uno entre por su carril y después empujar desde
un poco más atrás, hasta que los cables llegan a tope al final de los carriles

9. Paso 7
 Sujetando el cable muy cerca del conector, apretando la camisa gris sobre los
cables interiores, para que no se desplacen, meter el conector en la
herramienta de crimpar asta el tope.

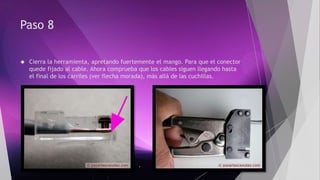

10. Paso 8
 Cierra la herramienta, apretando fuertemente el mango. Para que el conector
quede fijado al cable. Ahora comprueba que los cables siguen llegando hasta
el final de los carriles (ver flecha morada), más allá de las cuchillas.

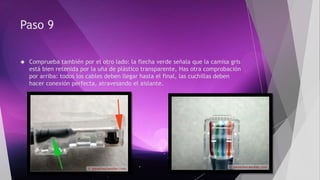

11. Paso 9
 Comprueba también por el otro lado: la flecha verde señala que la camisa gris
está bien retenida por la uña de plástico transparente, Has otra comprobación
por arriba: todos los cables deben llegar hasta el final, las cuchillas deben
hacer conexión perfecta, atravesando el aislante.

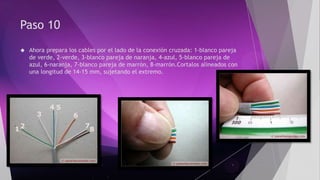

12. Paso 10
 Ahora prepara los cables por el lado de la conexión cruzada: 1-blanco pareja
de verde, 2-verde, 3-blanco pareja de naranja, 4-azul, 5-blanco pareja de
azul, 6-naranja, 7-blanco pareja de marrón, 8-marrón.Cortalos alineados con
una longitud de 14-15 mm, sujetando el extremo.

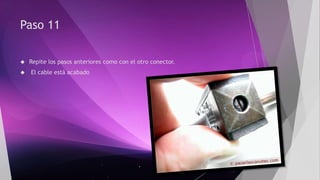

13. Paso 11
 Repite los pasos anteriores como con el otro conector.
 El cable está acabado

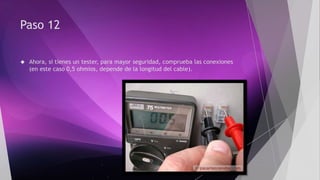

14. Paso 12
 Ahora, si tienes un tester, para mayor seguridad, comprueba las conexiones
(en este caso 0,5 ohmios, depende de la longitud del cable).

15.  El 1 con 3
 El 2 con 6
 El 3 con 1
 El 4 con 4

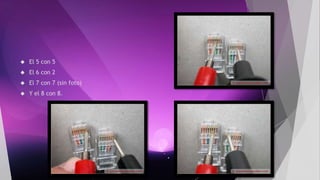

16.  El 5 con 5
 El 6 con 2
 El 7 con 7 (sin foto)
 Y el 8 con 8.

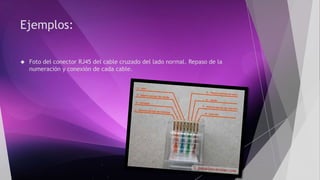

17. Ejemplos:
 Foto del conector RJ45 del cable cruzado del lado normal. Repaso de la
numeración y conexión de cada cable.

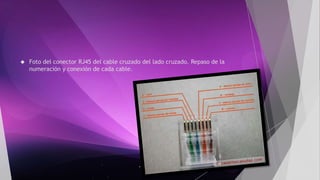

18.  Foto del conector RJ45 del cable cruzado del lado cruzado. Repaso de la
numeración y conexión de cada cable.

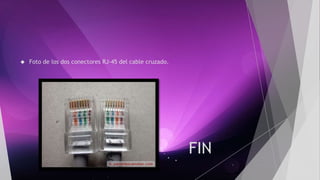

19.  Foto de los dos conectores RJ-45 del cable cruzado.
FIN
