AutoCAD es un programa de diseño asistido por computadora (CAD) desarrollado por Autodesk para dibujo en 2D y 3D. Permite crear gráficos vectoriales usando entidades geométricas básicas y herramientas de edición. El formato nativo es .dwg aunque también admite otros formatos. Ha evolucionado para incluir nuevas funciones como modelado 3D sólido y compatibilidad multiplataforma.

1. AutocadDiego Placencia 4FMB

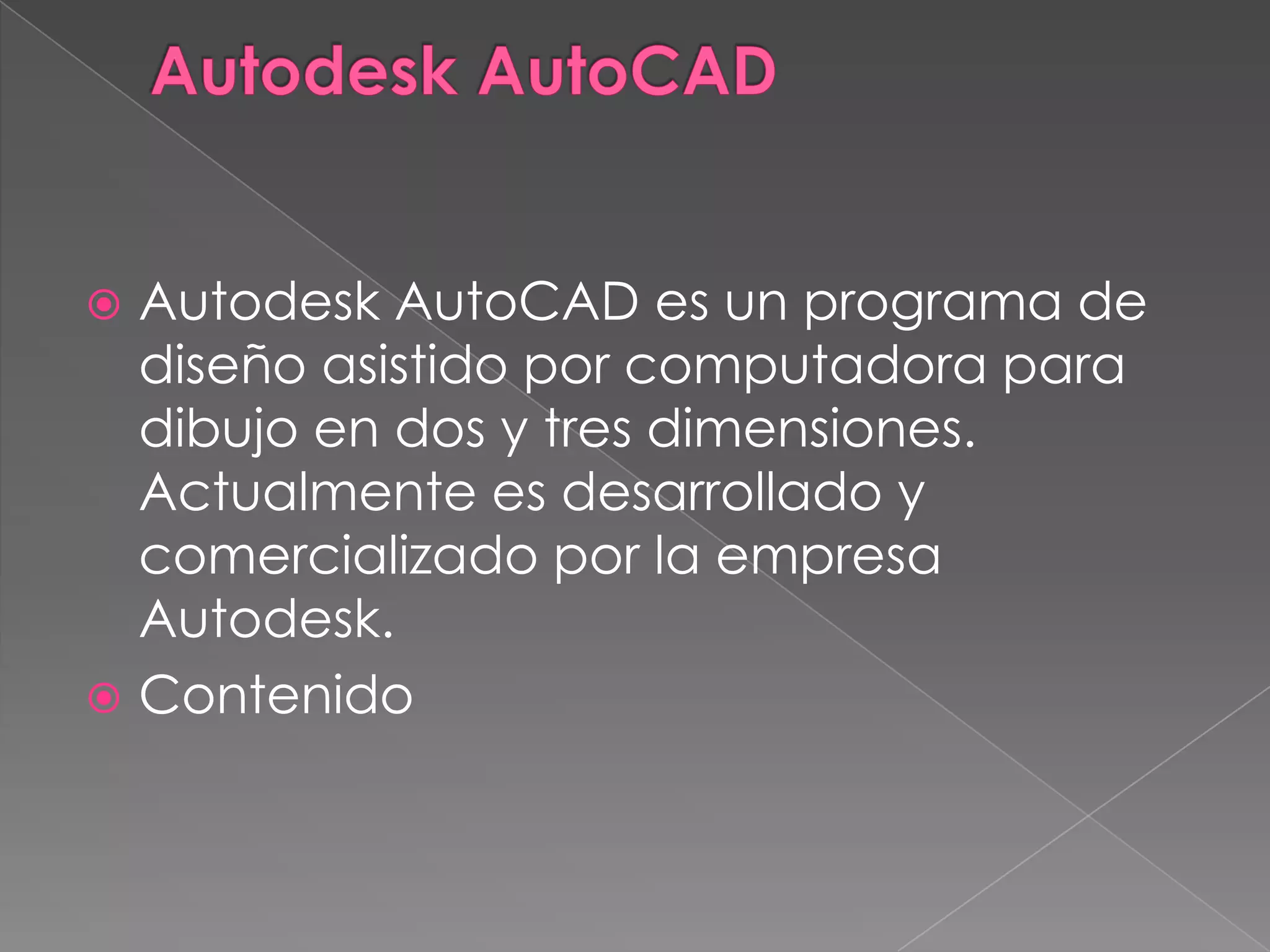

2. Autodesk AutoCADAutodesk AutoCAD es un programa de diseño asistido por computadora para dibujo en dos y tres dimensiones. Actualmente es desarrollado y comercializado por la empresa Autodesk.Contenido

3. CaracterísticasAl igual que otros programas de diseño asistido por computadora, AutoCAD gestiona una base de datos de entidades geométricas (puntos, líneas, arcos, etc) con la que se puede operar a través de una pantalla gráfica en la que se muestran éstas, el llamado editor de dibujo. La interacción del usuario se realiza a través de comandos, de edición o dibujo, desde la línea de órdenes, a la que el programa está fundamentalmente orientado. Las versiones modernas del programa permiten la introducción de éstas mediante una interfaz gráfica de usuario o en inglés GUI, que automatiza el proceso.

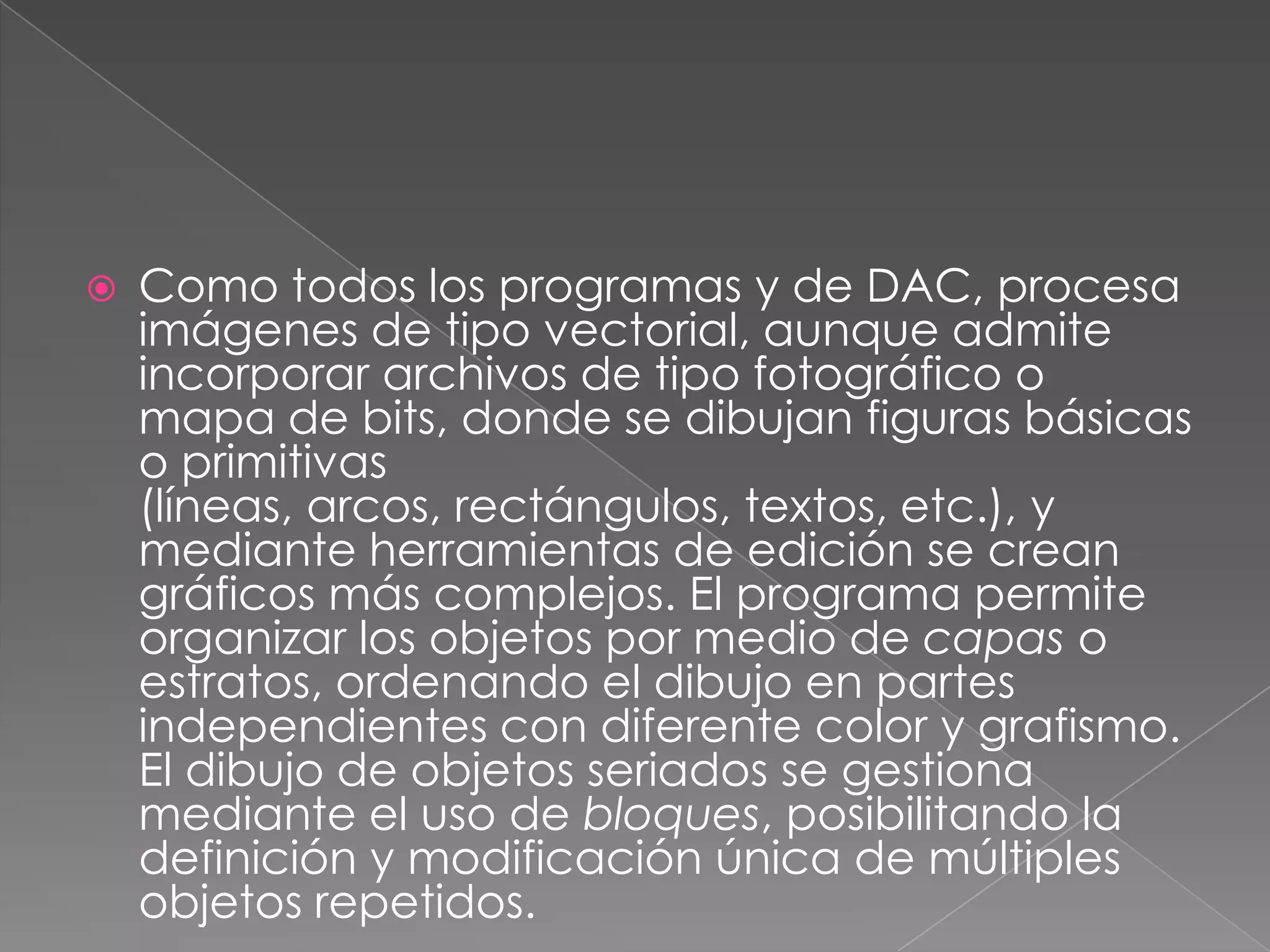

4. Como todos los programas y de DAC, procesa imágenes de tipo vectorial, aunque admite incorporar archivos de tipo fotográfico o mapa de bits, donde se dibujan figuras básicas o primitivas (líneas, arcos, rectángulos, textos, etc.), y mediante herramientas de edición se crean gráficos más complejos. El programa permite organizar los objetos por medio de capas o estratos, ordenando el dibujo en partes independientes con diferente color y grafismo. El dibujo de objetos seriados se gestiona mediante el uso de bloques, posibilitando la definición y modificación única de múltiples objetos repetidos.

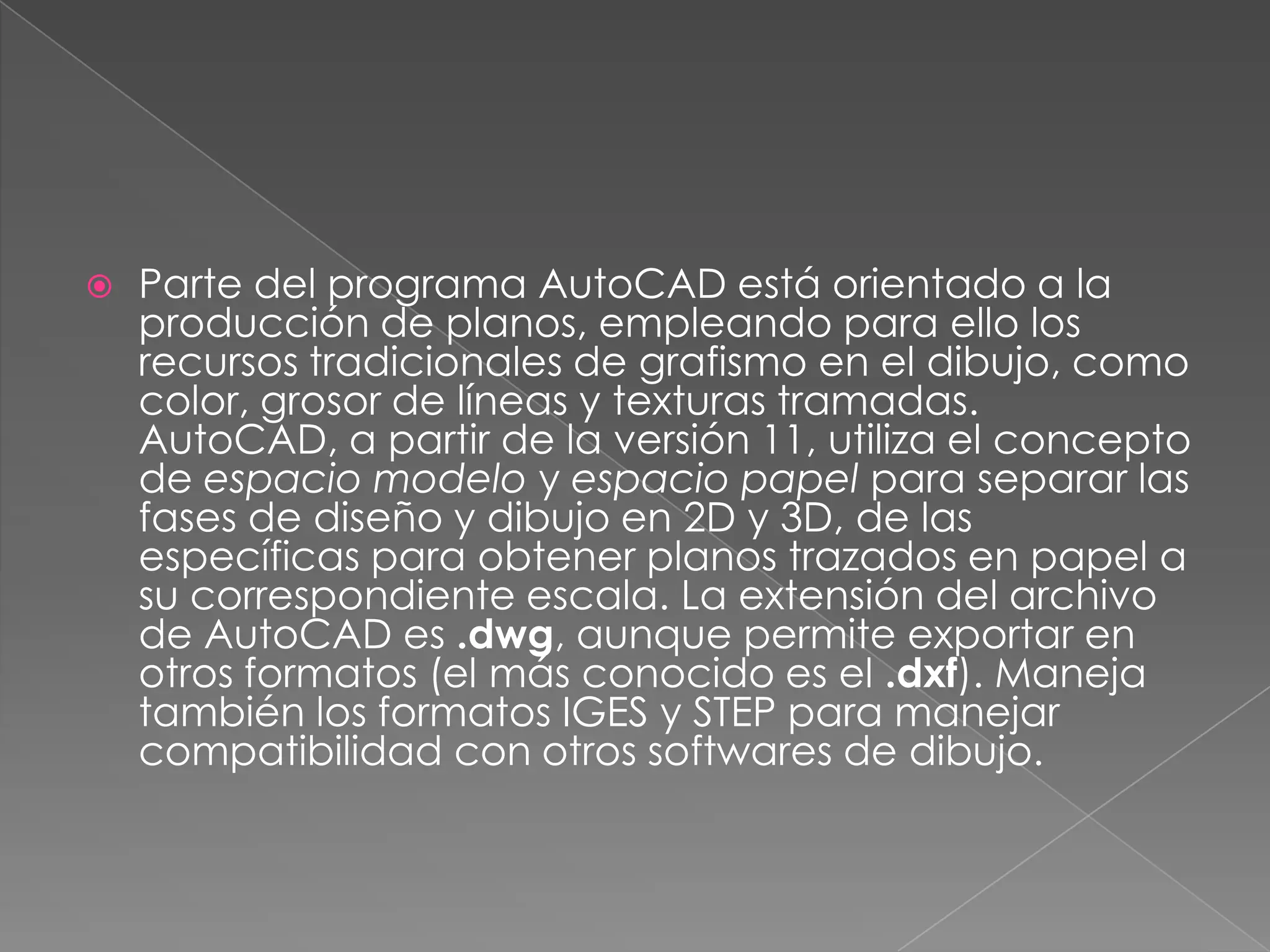

5. Parte del programa AutoCAD está orientado a la producción de planos, empleando para ello los recursos tradicionales de grafismo en el dibujo, como color, grosor de líneas y texturas tramadas. AutoCAD, a partir de la versión 11, utiliza el concepto de espacio modelo y espacio papel para separar las fases de diseño y dibujo en 2D y 3D, de las específicas para obtener planos trazados en papel a su correspondiente escala. La extensión del archivo de AutoCAD es .dwg, aunque permite exportar en otros formatos (el más conocido es el .dxf). Maneja también los formatos IGES y STEP para manejar compatibilidad con otros softwares de dibujo.

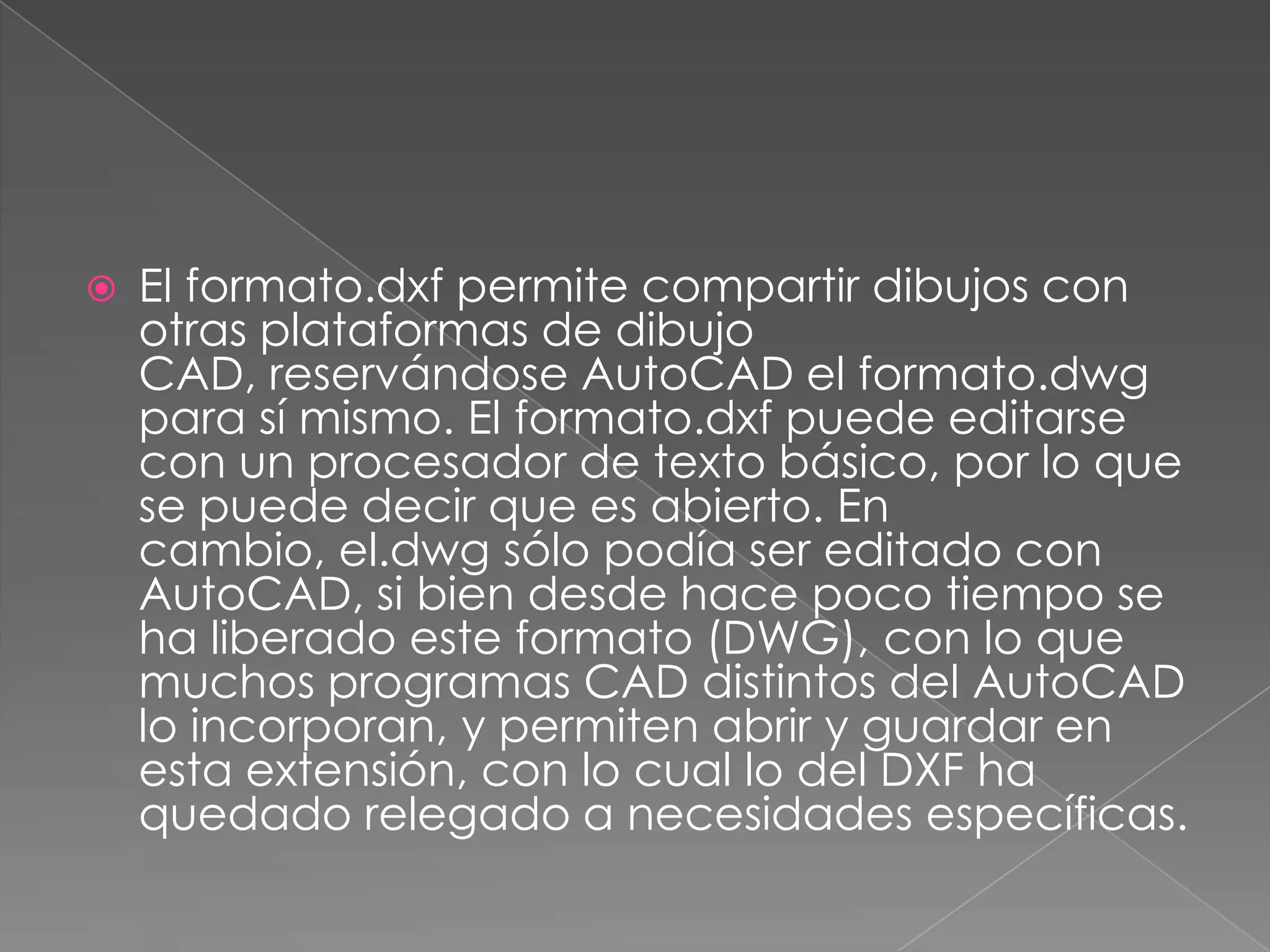

6. El formato.dxf permite compartir dibujos con otras plataformas de dibujo CAD, reservándose AutoCAD el formato.dwg para sí mismo. El formato.dxf puede editarse con un procesador de texto básico, por lo que se puede decir que es abierto. En cambio, el.dwg sólo podía ser editado con AutoCAD, si bien desde hace poco tiempo se ha liberado este formato (DWG), con lo que muchos programas CAD distintos del AutoCAD lo incorporan, y permiten abrir y guardar en esta extensión, con lo cual lo del DXF ha quedado relegado a necesidades específicas.

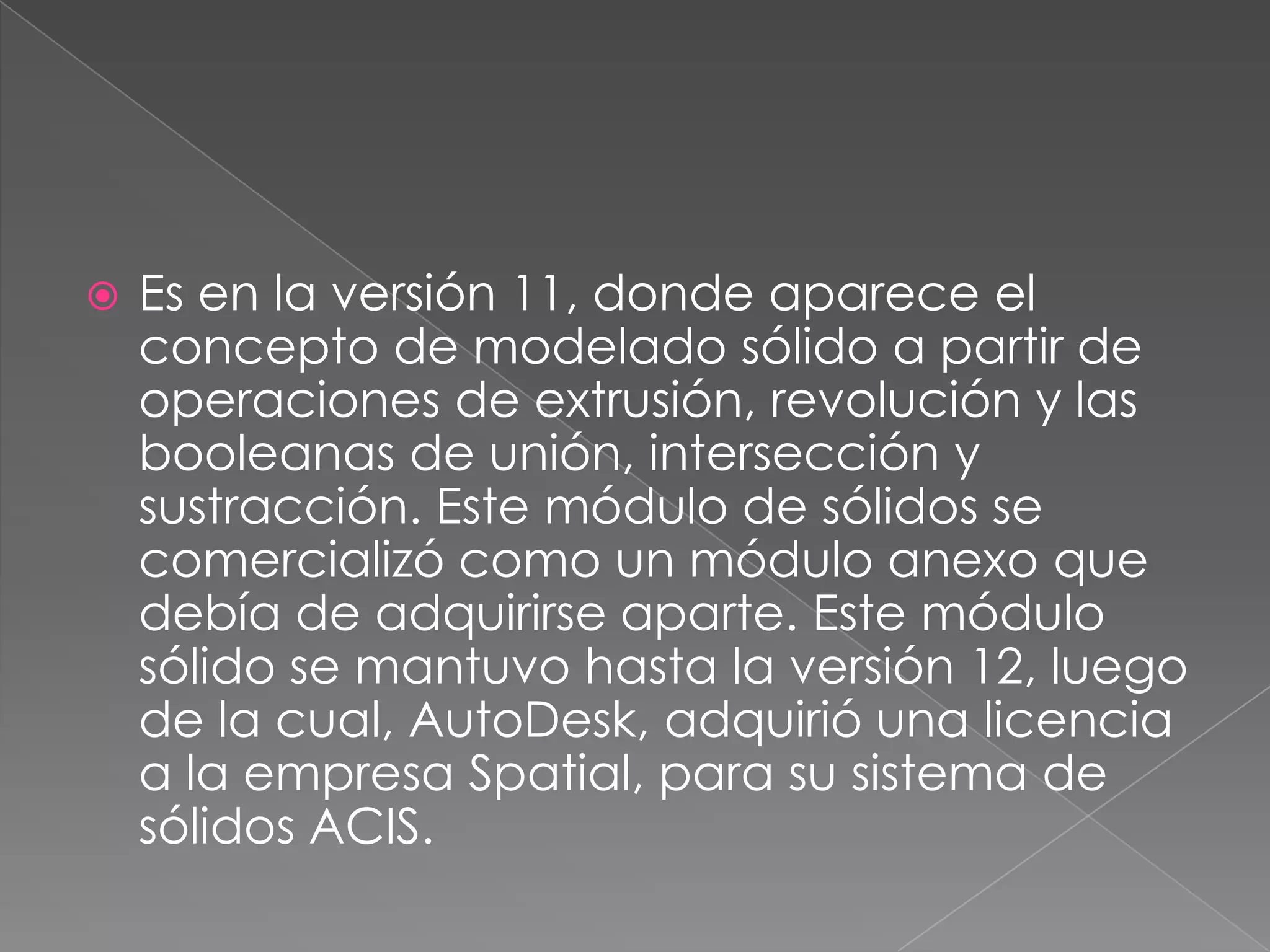

7. Es en la versión 11, donde aparece el concepto de modelado sólido a partir de operaciones de extrusión, revolución y las booleanas de unión, intersección y sustracción. Este módulo de sólidos se comercializó como un módulo anexo que debía de adquirirse aparte. Este módulo sólido se mantuvo hasta la versión 12, luego de la cual, AutoDesk, adquirió una licencia a la empresa Spatial, para su sistema de sólidos ACIS.

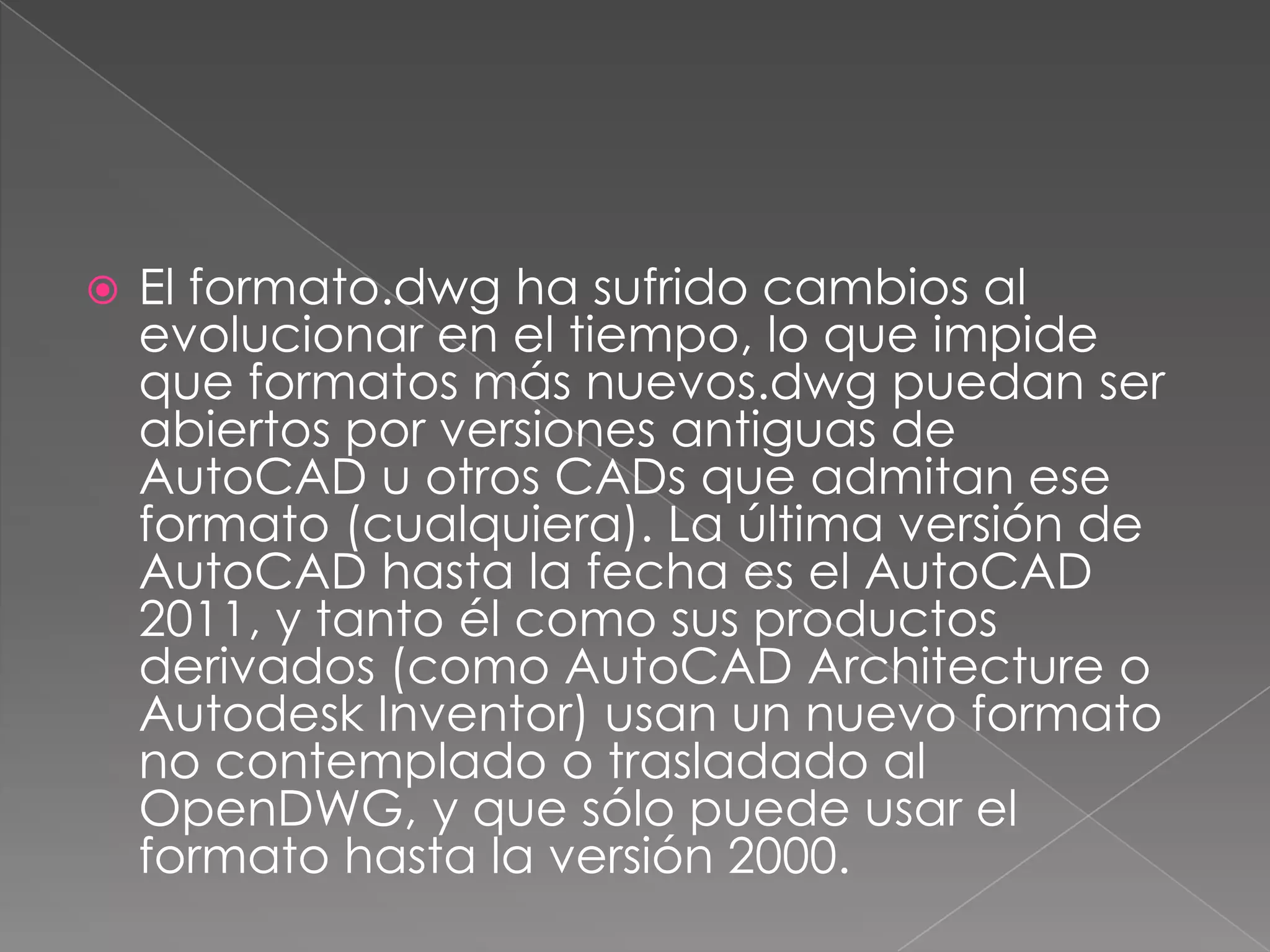

8. El formato.dwg ha sufrido cambios al evolucionar en el tiempo, lo que impide que formatos más nuevos.dwg puedan ser abiertos por versiones antiguas de AutoCAD u otros CADs que admitan ese formato (cualquiera). La última versión de AutoCAD hasta la fecha es el AutoCAD 2011, y tanto él como sus productos derivados (como AutoCADArchitecture o Autodesk Inventor) usan un nuevo formato no contemplado o trasladado al OpenDWG, y que sólo puede usar el formato hasta la versión 2000.

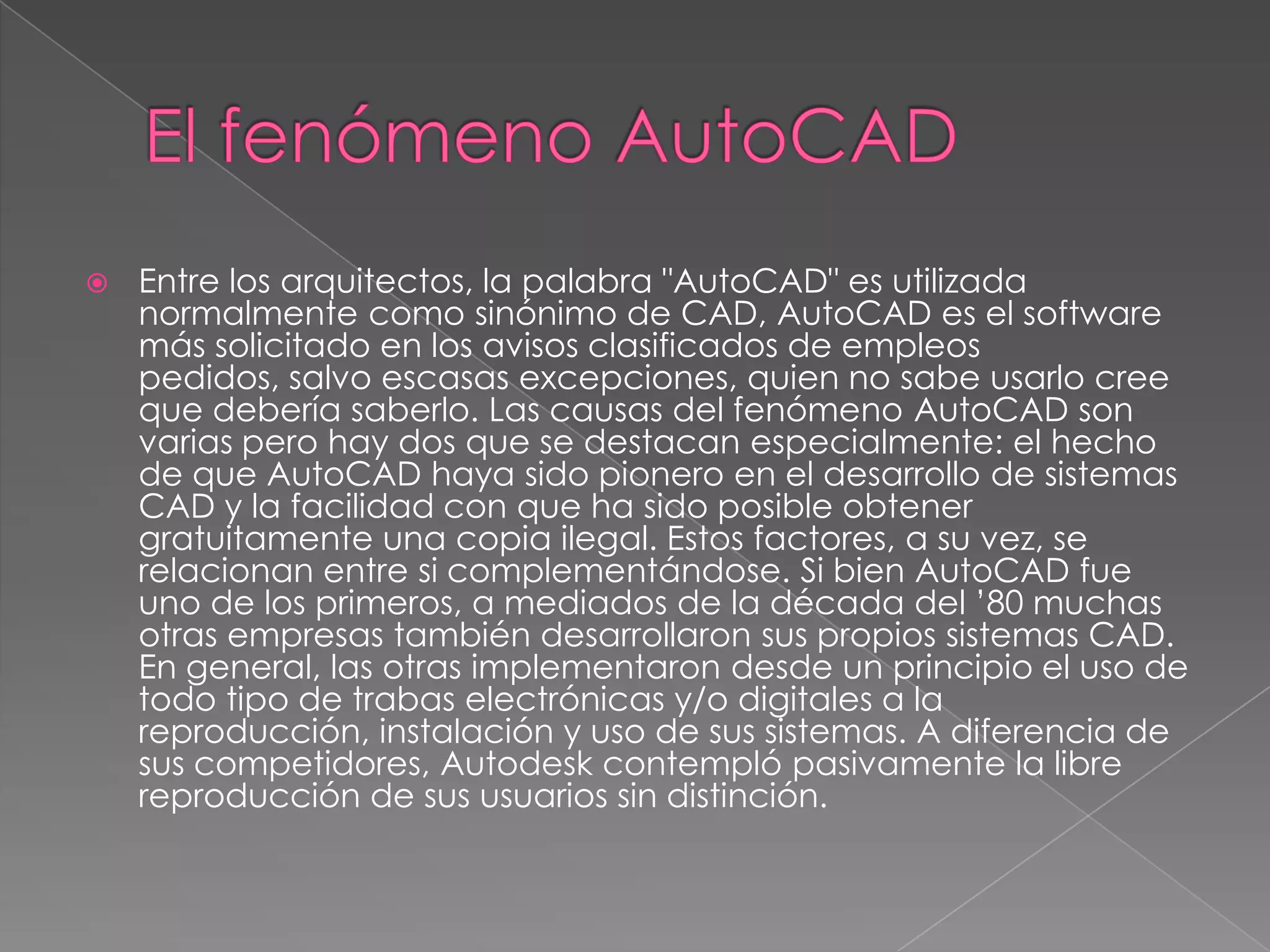

9. El fenómeno AutoCADEntre los arquitectos, la palabra "AutoCAD" es utilizada normalmente como sinónimo de CAD, AutoCAD es el software más solicitado en los avisos clasificados de empleos pedidos, salvo escasas excepciones, quien no sabe usarlo cree que debería saberlo. Las causas del fenómeno AutoCAD son varias pero hay dos que se destacan especialmente: el hecho de que AutoCAD haya sido pionero en el desarrollo de sistemas CAD y la facilidad con que ha sido posible obtener gratuitamente una copia ilegal. Estos factores, a su vez, se relacionan entre si complementándose. Si bien AutoCAD fue uno de los primeros, a mediados de la década del ’80 muchas otras empresas también desarrollaron sus propios sistemas CAD. En general, las otras implementaron desde un principio el uso de todo tipo de trabas electrónicas y/o digitales a la reproducción, instalación y uso de sus sistemas. A diferencia de sus competidores, Autodesk contempló pasivamente la libre reproducción de sus usuarios sin distinción.

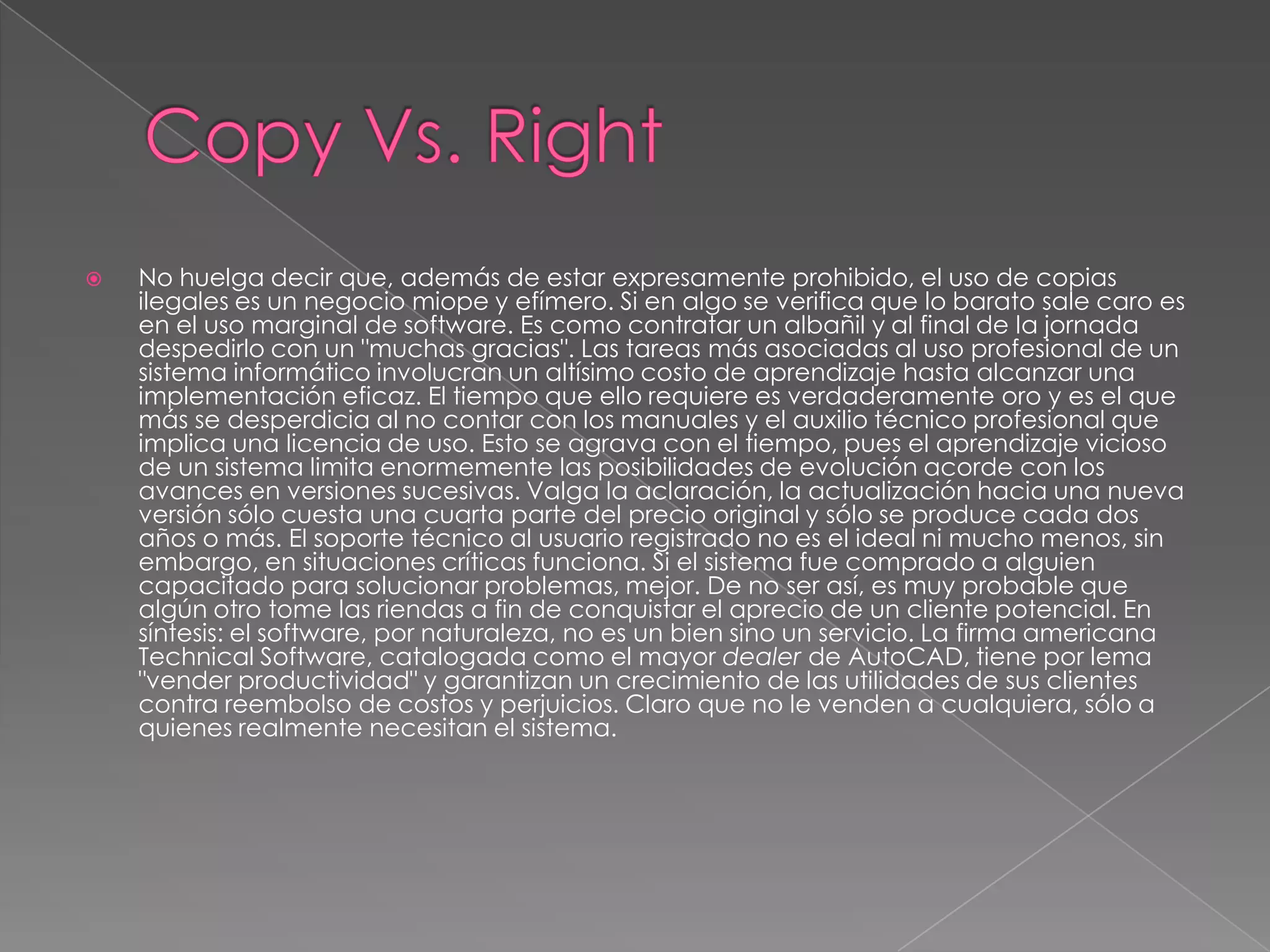

10. Copy Vs. RightNo huelga decir que, además de estar expresamente prohibido, el uso de copias ilegales es un negocio miope y efímero. Si en algo se verifica que lo barato sale caro es en el uso marginal de software. Es como contratar un albañil y al final de la jornada despedirlo con un "muchas gracias". Las tareas más asociadas al uso profesional de un sistema informático involucran un altísimo costo de aprendizaje hasta alcanzar una implementación eficaz. El tiempo que ello requiere es verdaderamente oro y es el que más se desperdicia al no contar con los manuales y el auxilio técnico profesional que implica una licencia de uso. Esto se agrava con el tiempo, pues el aprendizaje vicioso de un sistema limita enormemente las posibilidades de evolución acorde con los avances en versiones sucesivas. Valga la aclaración, la actualización hacia una nueva versión sólo cuesta una cuarta parte del precio original y sólo se produce cada dos años o más. El soporte técnico al usuario registrado no es el ideal ni mucho menos, sin embargo, en situaciones críticas funciona. Si el sistema fue comprado a alguien capacitado para solucionar problemas, mejor. De no ser así, es muy probable que algún otro tome las riendas a fin de conquistar el aprecio de un cliente potencial. En síntesis: el software, por naturaleza, no es un bien sino un servicio. La firma americana Technical Software, catalogada como el mayor dealer de AutoCAD, tiene por lema "vender productividad" y garantizan un crecimiento de las utilidades de sus clientes contra reembolso de costos y perjuicios. Claro que no le venden a cualquiera, sólo a quienes realmente necesitan el sistema.

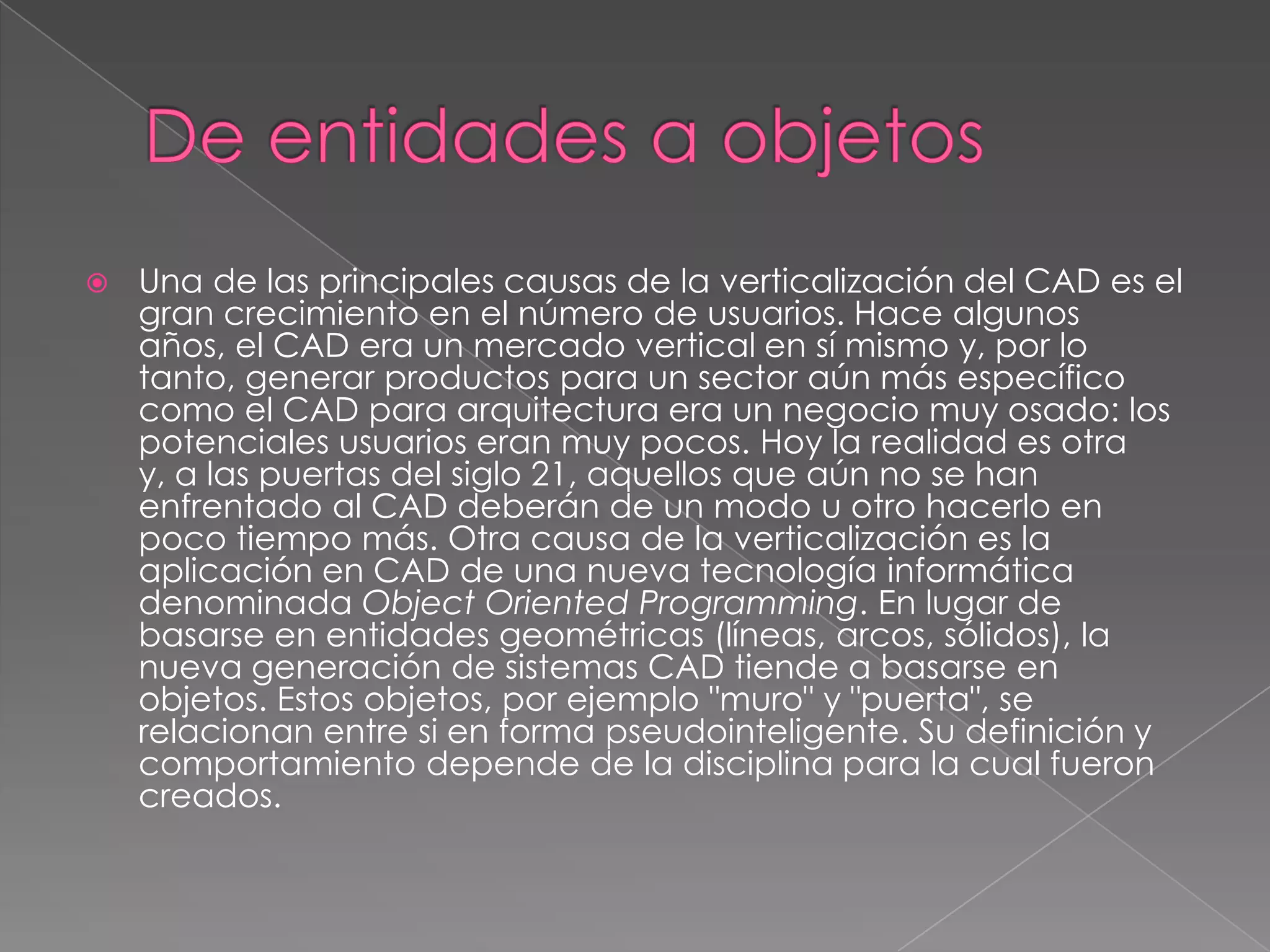

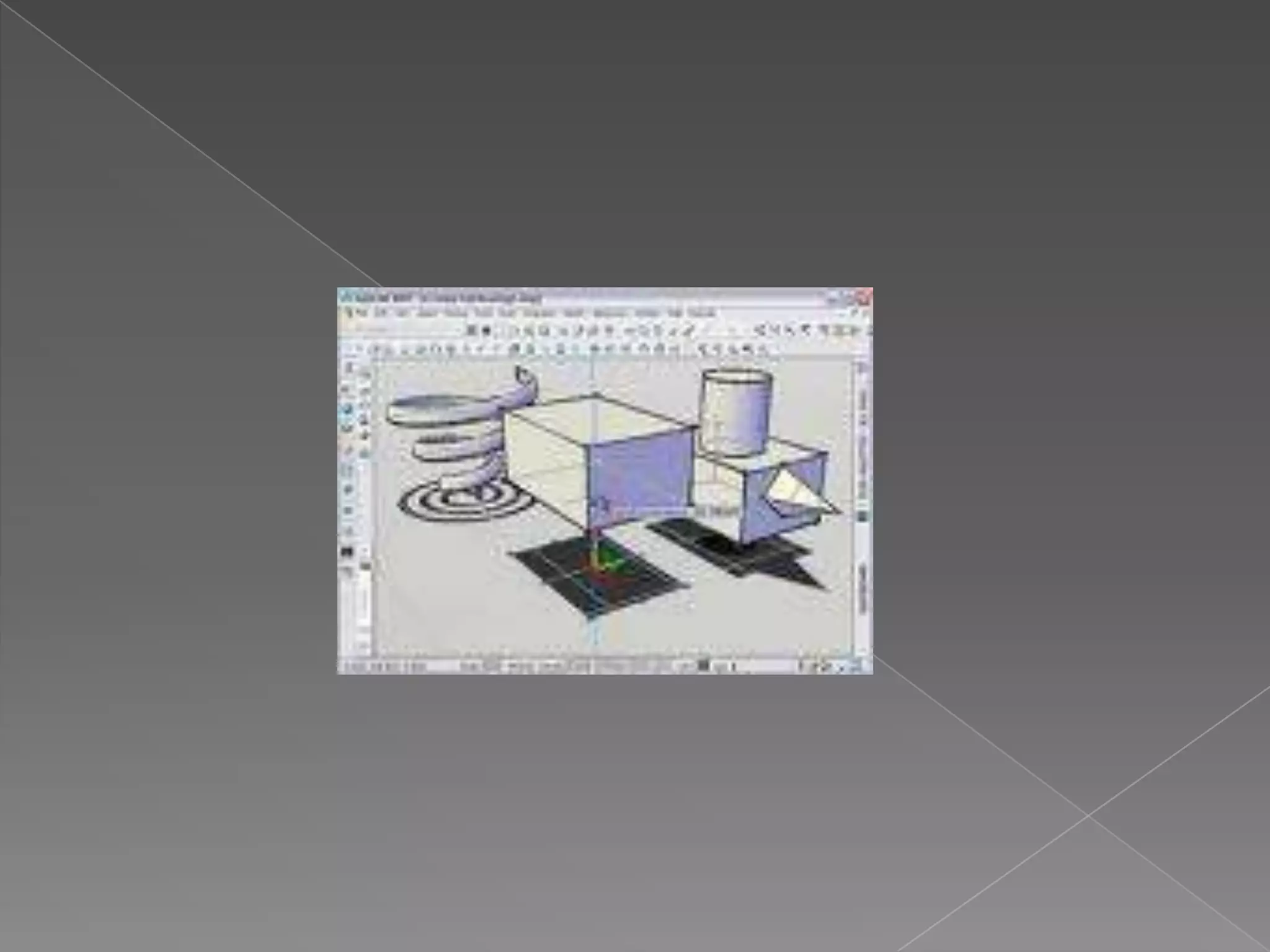

14. De entidades a objetosUna de las principales causas de la verticalización del CAD es el gran crecimiento en el número de usuarios. Hace algunos años, el CAD era un mercado vertical en sí mismo y, por lo tanto, generar productos para un sector aún más específico como el CAD para arquitectura era un negocio muy osado: los potenciales usuarios eran muy pocos. Hoy la realidad es otra y, a las puertas del siglo 21, aquellos que aún no se han enfrentado al CAD deberán de un modo u otro hacerlo en poco tiempo más. Otra causa de la verticalización es la aplicación en CAD de una nueva tecnología informática denominada ObjectOrientedProgramming. En lugar de basarse en entidades geométricas (líneas, arcos, sólidos), la nueva generación de sistemas CAD tiende a basarse en objetos. Estos objetos, por ejemplo "muro" y "puerta", se relacionan entre si en forma pseudointeligente. Su definición y comportamiento depende de la disciplina para la cual fueron creados.

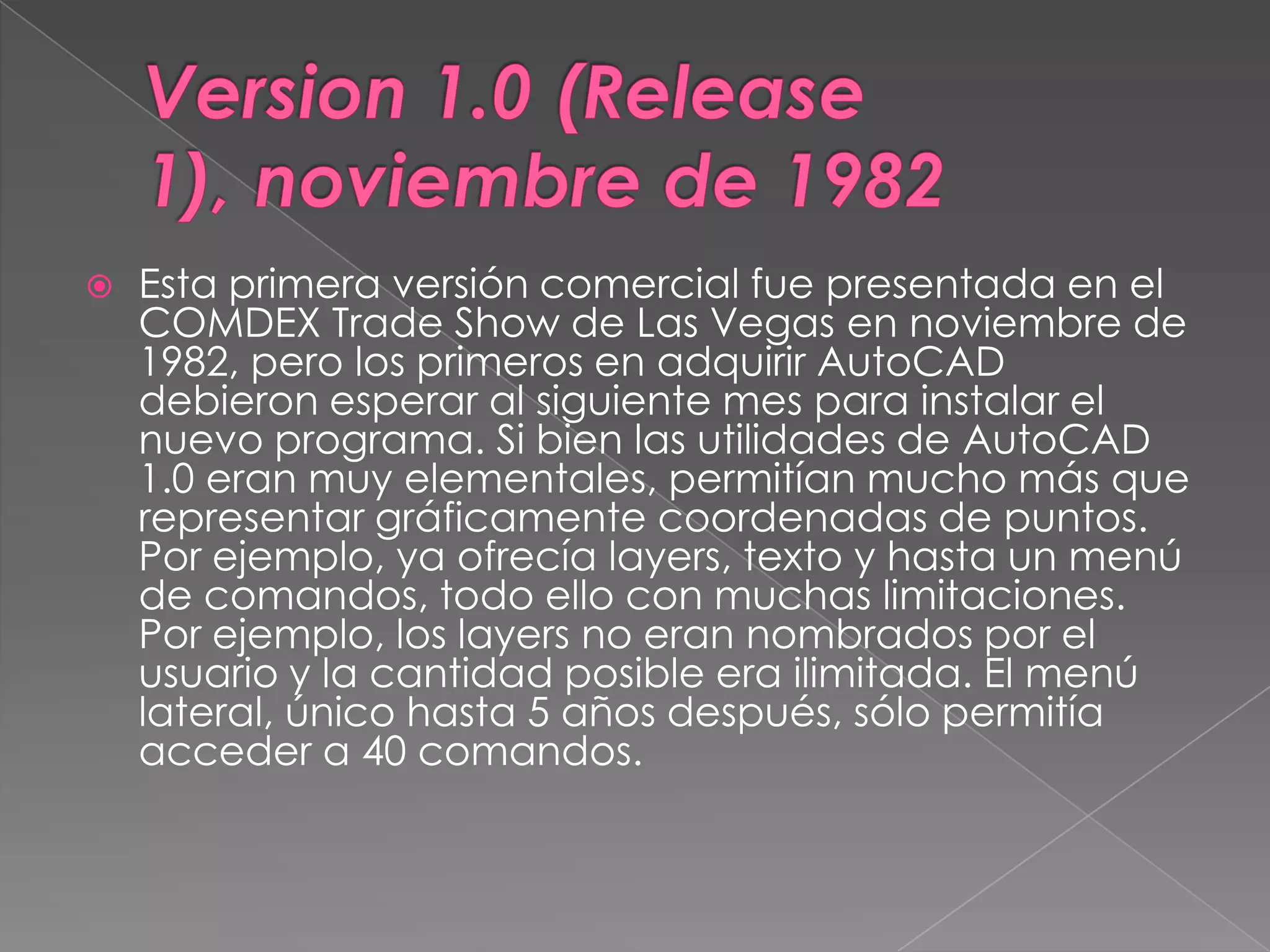

15. Version 1.0 (Release 1), noviembre de 1982Esta primera versión comercial fue presentada en el COMDEX Trade Show de Las Vegas en noviembre de 1982, pero los primeros en adquirir AutoCAD debieron esperar al siguiente mes para instalar el nuevo programa. Si bien las utilidades de AutoCAD 1.0 eran muy elementales, permitían mucho más que representar gráficamente coordenadas de puntos. Por ejemplo, ya ofrecía layers, texto y hasta un menú de comandos, todo ello con muchas limitaciones. Por ejemplo, los layers no eran nombrados por el usuario y la cantidad posible era ilimitada. El menú lateral, único hasta 5 años después, sólo permitía acceder a 40 comandos.

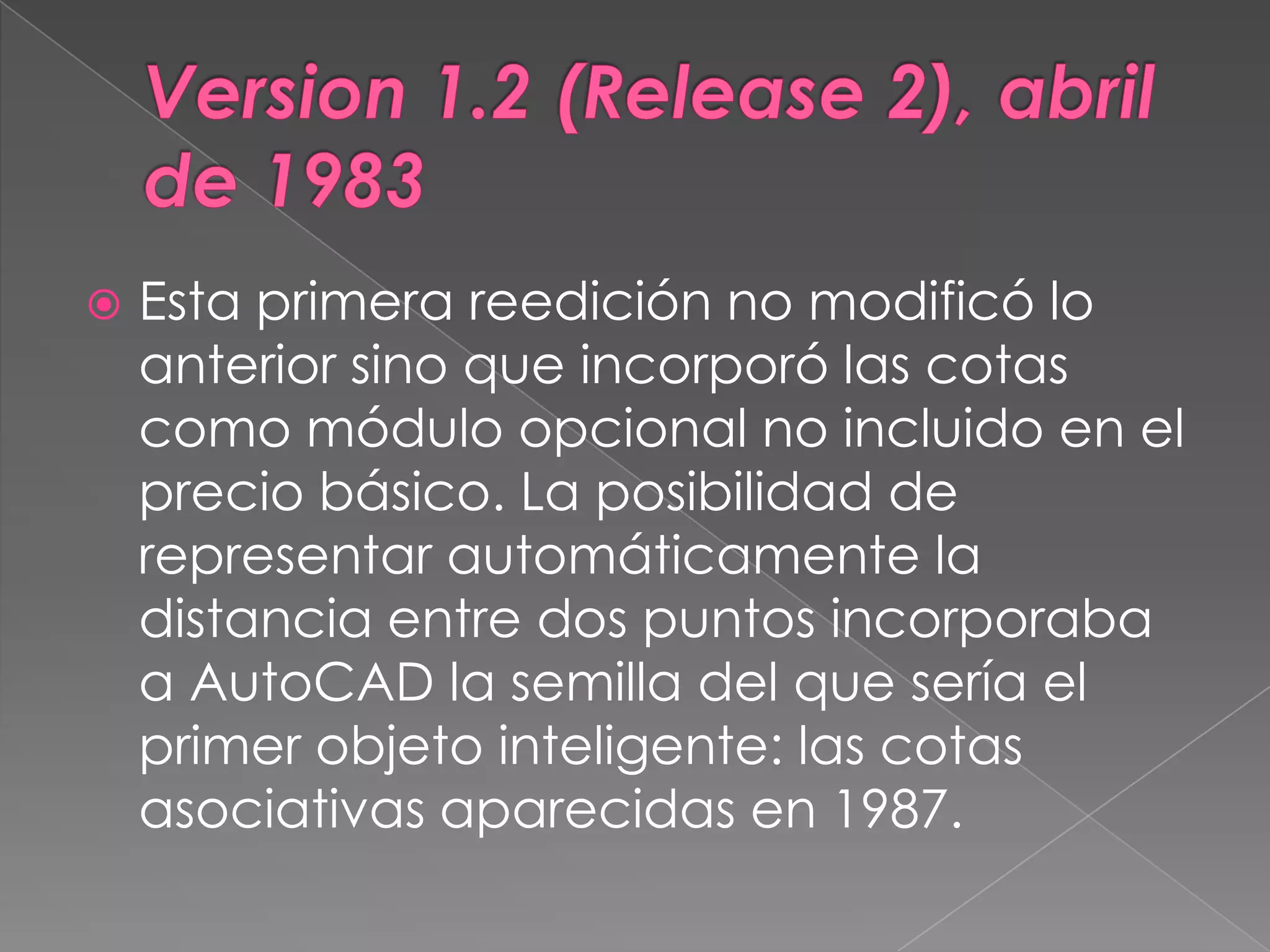

16. Version 1.2 (Release 2), abril de 1983Esta primera reedición no modificó lo anterior sino que incorporó las cotas como módulo opcional no incluido en el precio básico. La posibilidad de representar automáticamente la distancia entre dos puntos incorporaba a AutoCAD la semilla del que sería el primer objeto inteligente: las cotas asociativas aparecidas en 1987.

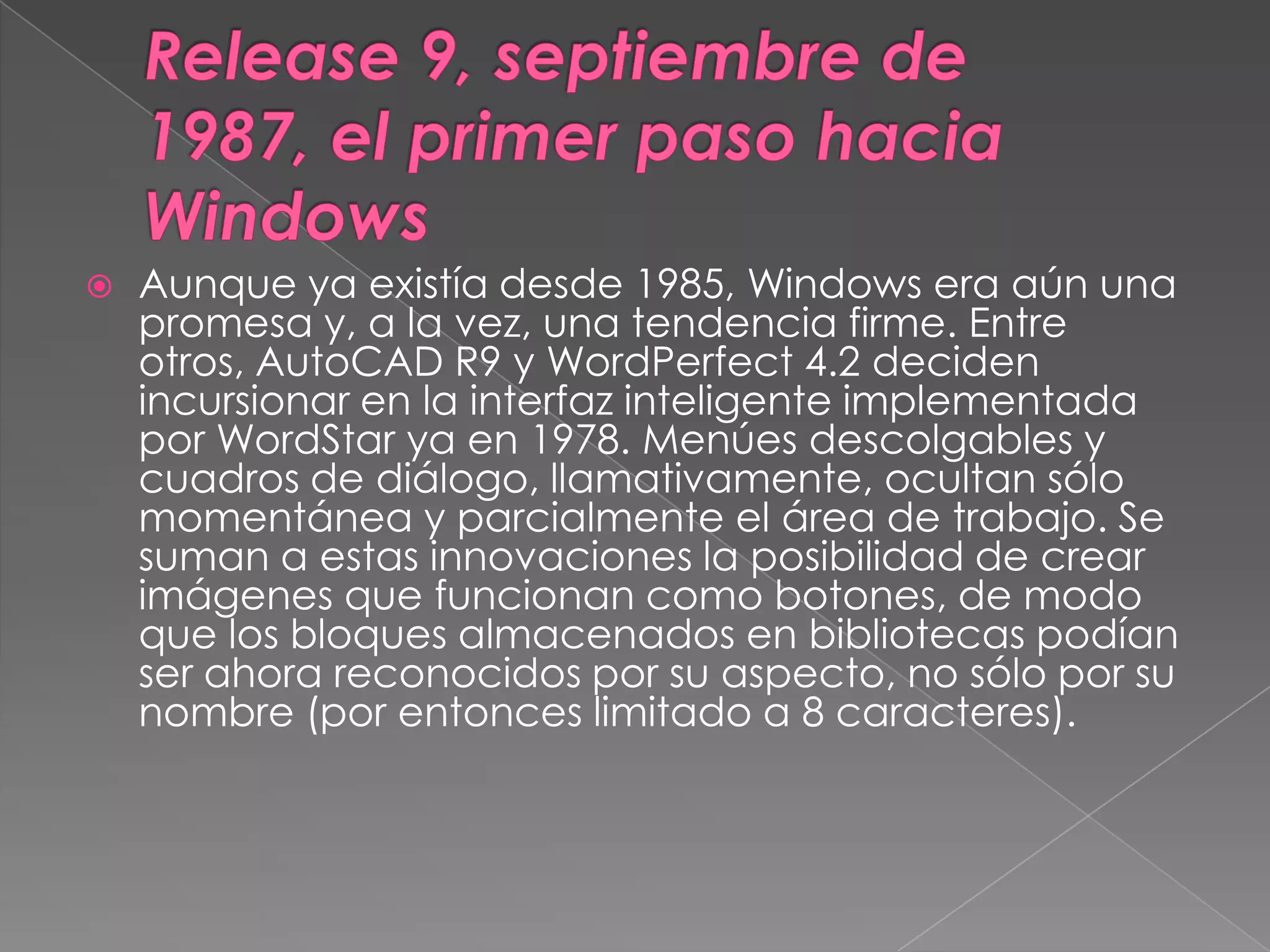

17. Release 9, septiembre de 1987, el primer paso hacia WindowsAunque ya existía desde 1985, Windows era aún una promesa y, a la vez, una tendencia firme. Entre otros, AutoCAD R9 y WordPerfect 4.2 deciden incursionar en la interfaz inteligente implementada por WordStar ya en 1978. Menúesdescolgables y cuadros de diálogo, llamativamente, ocultan sólo momentánea y parcialmente el área de trabajo. Se suman a estas innovaciones la posibilidad de crear imágenes que funcionan como botones, de modo que los bloques almacenados en bibliotecas podían ser ahora reconocidos por su aspecto, no sólo por su nombre (por entonces limitado a 8 caracteres).

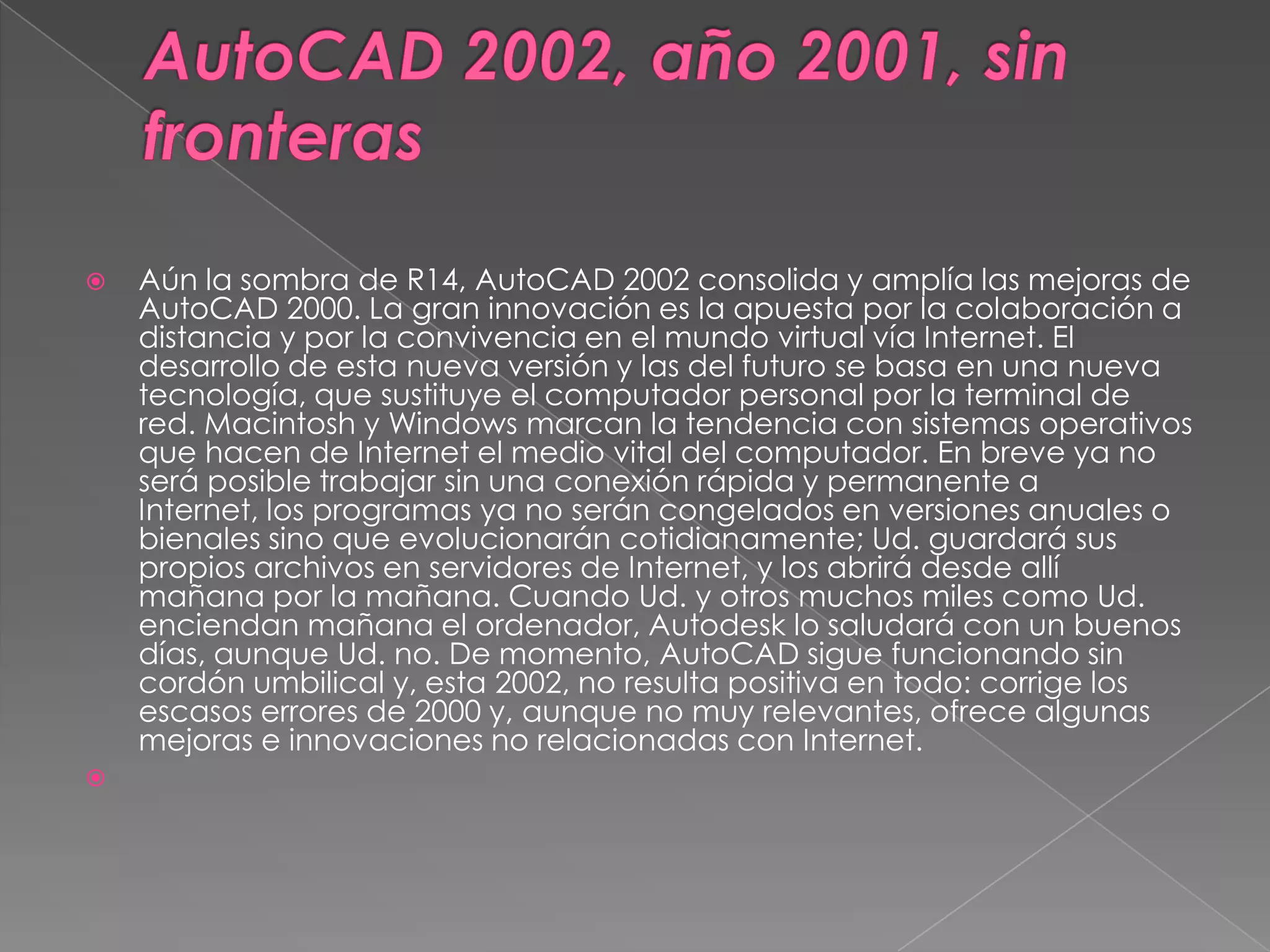

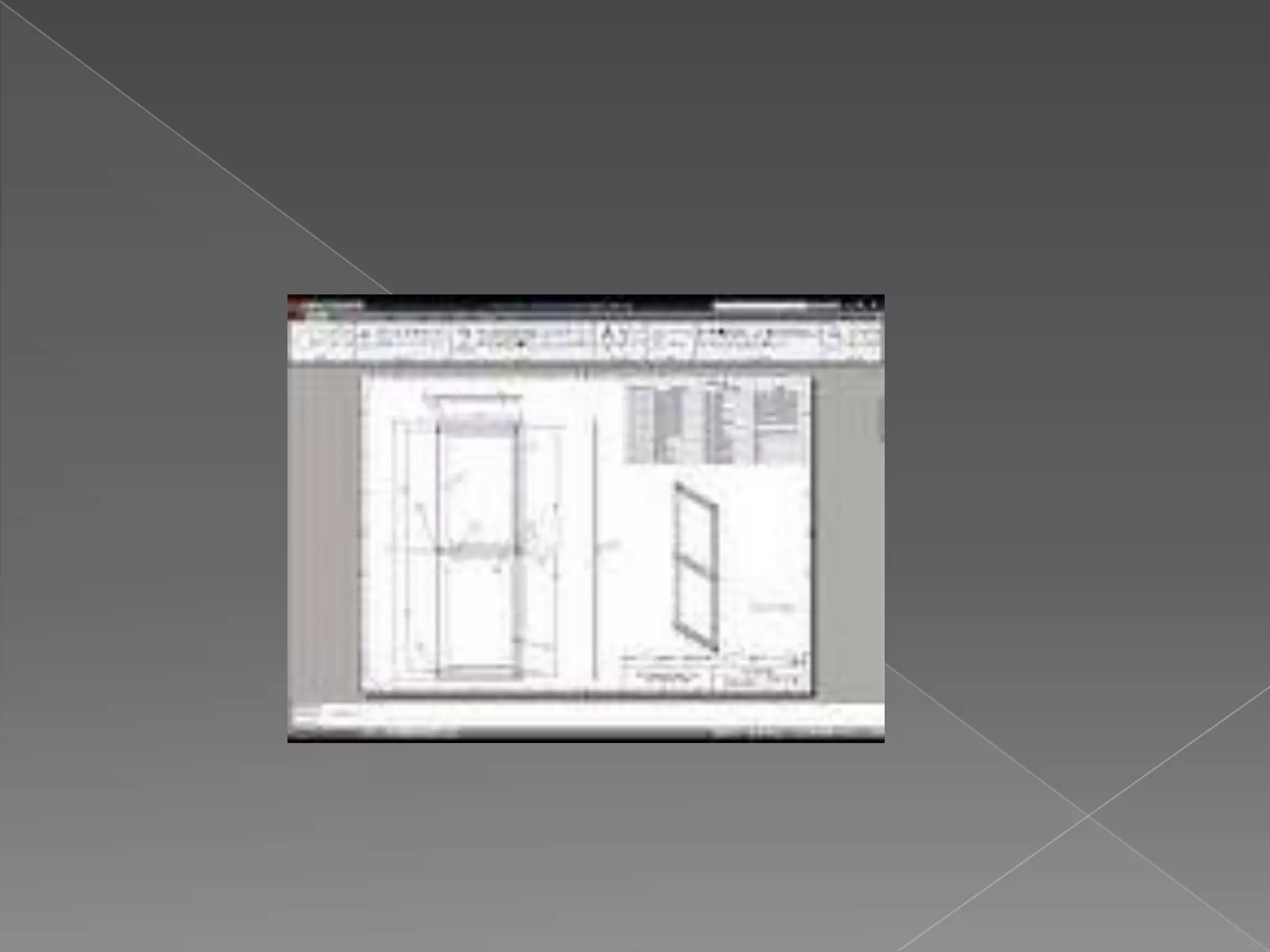

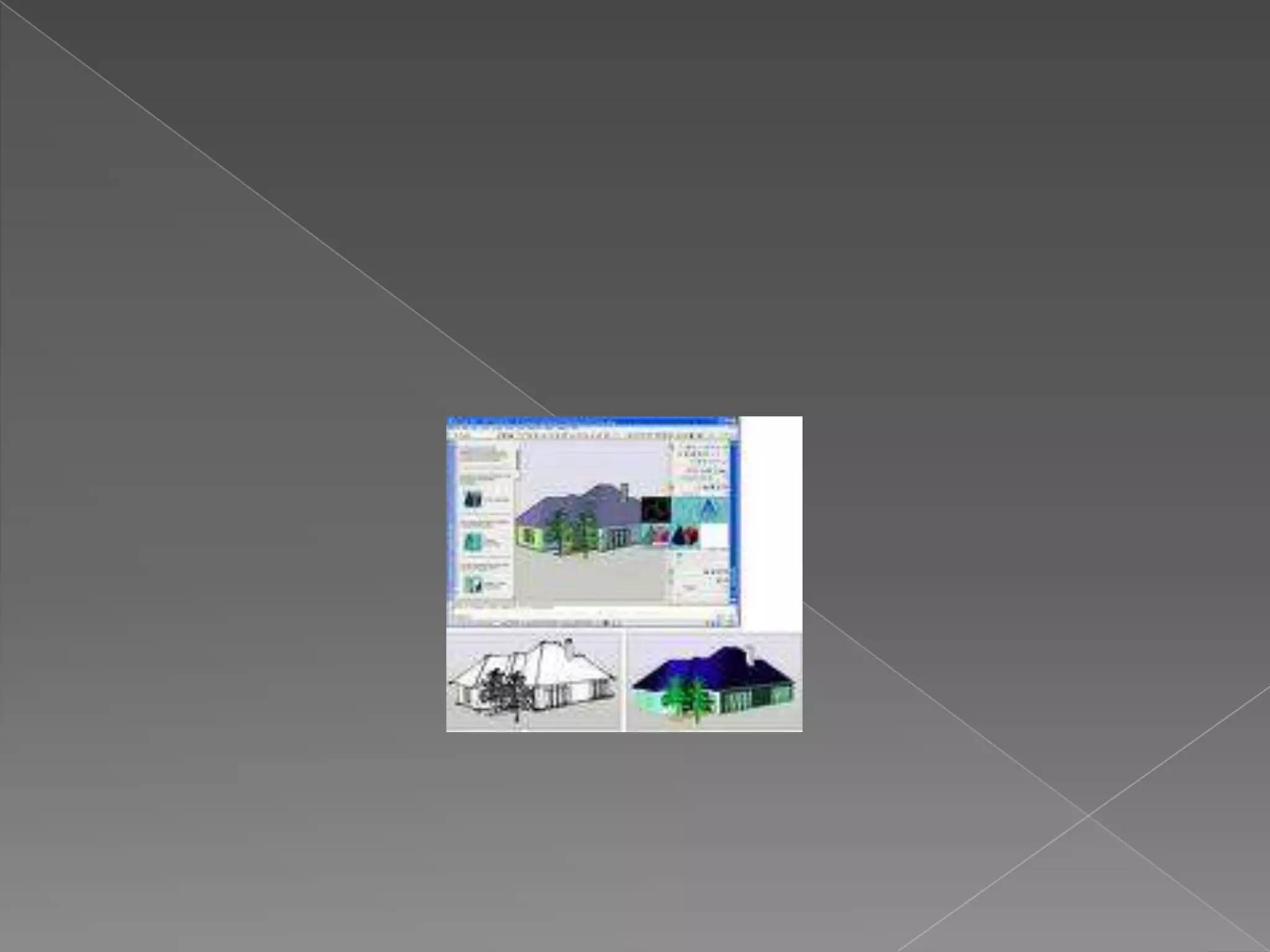

18. AutoCAD 2002, año 2001, sin fronterasAún la sombra de R14, AutoCAD 2002 consolida y amplía las mejoras de AutoCAD 2000. La gran innovación es la apuesta por la colaboración a distancia y por la convivencia en el mundo virtual vía Internet. El desarrollo de esta nueva versión y las del futuro se basa en una nueva tecnología, que sustituye el computador personal por la terminal de red. Macintosh y Windows marcan la tendencia con sistemas operativos que hacen de Internet el medio vital del computador. En breve ya no será posible trabajar sin una conexión rápida y permanente a Internet, los programas ya no serán congelados en versiones anuales o bienales sino que evolucionarán cotidianamente; Ud. guardará sus propios archivos en servidores de Internet, y los abrirá desde allí mañana por la mañana. Cuando Ud. y otros muchos miles como Ud. enciendan mañana el ordenador, Autodesk lo saludará con un buenos días, aunque Ud. no. De momento, AutoCAD sigue funcionando sin cordón umbilical y, esta 2002, no resulta positiva en todo: corrige los escasos errores de 2000 y, aunque no muy relevantes, ofrece algunas mejoras e innovaciones no relacionadas con Internet.
