- 1. SAN FRANCISCO ©2015, Amazon Web Services, Inc. or its affiliates. All rights reserved LIMA
- 2. ©2015, Amazon Web Services, Inc. or its affiliates. All rights reserved Virtual Private Cloud y opciones de conectividad Ivan Salazar – Arquitecto de Soluciones, AWS @ivansalazarc Luis Ladera – Director Data & Internet Products, Level 3 y Presidente NAP Perú
- 3. Agenda • ¿Qué esAmazon Virtual Private Cloud (VPC)? • Casos de uso de alto nivel • Los fundamentos de VPC • Opciones de conectividad • Cloud Connect (Level 3)
- 4. ¿Qué es AmazonVPC?
- 5. ¿Qué es AmazonVPC? • Una sección aislada y privada de la nube de AWS • Una topología virtual de red que usted puede desplegar y personalizar • Control total de su red
- 6. En pocas palabras,es un centro de datos virtual que puede construir y controlar en AWS!
- 7. ¿Cuáles son algunosde los casos de uso comúnes para VPC?

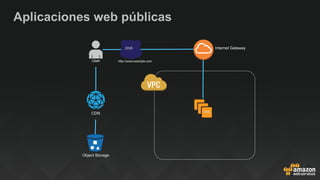

- 8. Aplicaciones web públicas ObjectStorage CDN User Web DNS http://www.example.com Internet Gateway

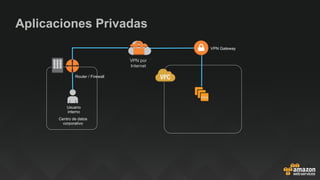

- 9. Aplicaciones Privadas Usuario interno VPN Gateway Router/ Firewall Centro de datos corporativo http://internal-app Web VPN por Internet

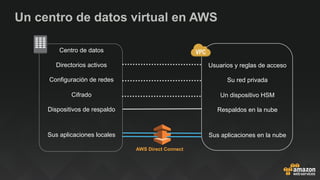

- 10. Un centro dedatos virtual en AWS Directorios activos Configuración de redes Cifrado Dispositivos de respaldo Sus aplicaciones locales Usuarios y reglas de acceso Su red privada Un dispositivo HSM Respaldos en la nube Sus aplicaciones en la nube AWS Direct Connect Centro de datos

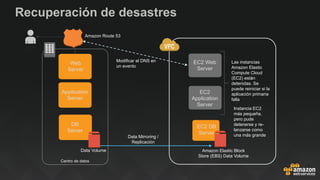

- 11. Web Server Application Server DB Server Data Volume EC2 Web Server EC2 Application Server EC2DB Server Amazon Elastic Block Store (EBS) Data Volume Data Mirroring / Replicación Las instancias Amazon Elastic Compute Cloud (EC2) están detenidas. Se puede reiniciar si la aplicación primaria falla Instancia EC2 más pequeña, pero pude detenerse y re- lanzarse como una más grande Amazon Route 53 User Centro de datos Modificar el DNS en un evento Recuperación de desastres
- 12.

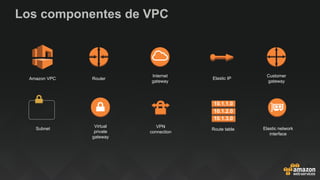

- 13. Los componentes deVPC Route table Elastic network interface Amazon VPC Router Internet gateway Customer gateway Virtual private gateway VPN connection Subnet Elastic IP
- 14. • VPC =Virtual Private Cloud • Su centro de datos virtual en AWS • Bloques de Ips que definen su red (norma RFC 1918) • Pueden abarcar múltiples AZs • Default VPCs VPC Availability Zone A Availability Zone B VPC CIDR: 10.1.0.0 /16

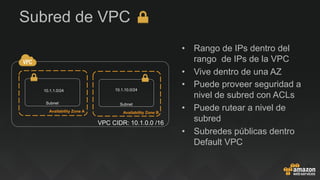

- 15. • Rango deIPs dentro del rango de IPs de la VPC • Vive dentro de una AZ • Puede proveer seguridad a nivel de subred con ACLs • Puede rutear a nivel de subred • Subredes públicas dentro Default VPC Subred de VPC Subnet Availability Zone A Subnet Availability Zone B 10.1.1.0/24 10.1.10.0/24 VPC CIDR: 10.1.0.0 /16

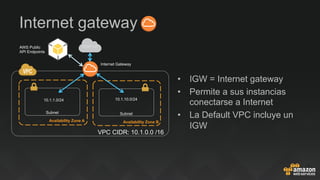

- 16. • IGW =Internet gateway • Permite a sus instancias conectarse a Internet • La Default VPC incluye un IGW Internet gateway Subnet Availability Zone A Subnet Availability Zone B 10.1.1.0/24 10.1.10.0/24 Internet Gateway VPC CIDR: 10.1.0.0 /16 Internet AWS Public API Endpoints

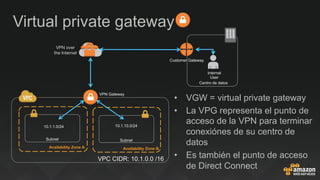

- 17. • VGW =virtual private gateway • La VPG representa el punto de acceso de la VPN para terminar conexiónes de su centro de datos • Es también el punto de acceso de Direct Connect Virtual private gateway Subnet Availability Zone A Subnet Availability Zone B 10.1.1.0/24 10.1.10.0/24 VPC CIDR: 10.1.0.0 /16 Internal User VPN Gateway Customer Gateway Centro de datos VPN over the Internet

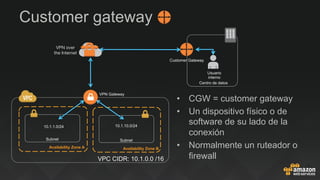

- 18. • CGW =customer gateway • Un dispositivo físico o de software de su lado de la conexión • Normalmente un ruteador o firewall Customer gateway Subnet Availability Zone A Subnet Availability Zone B 10.1.1.0/24 10.1.10.0/24 VPC CIDR: 10.1.0.0 /16 Usuario interno VPN Gateway Customer Gateway Centro de datos VPN over the Internet

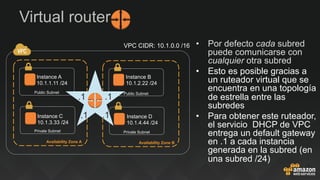

- 19. • Por defectocada subred puede comunicarse con cualquier otra subred • Esto es posible gracias a un ruteador virtual que se encuentra en una topología de estrella entre las subredes • Para obtener este ruteador, el servicio DHCP de VPC entrega un default gateway en .1 a cada instancia generada en la subred (en una subred /24) Virtual router Public Subnet Availability Zone A Private Subnet Public Subnet Availability Zone B Private Subnet Instance A 10.1.1.11 /24 Instance C 10.1.3.33 /24 Instance B 10.1.2.22 /24 Instance D 10.1.4.44 /24 VPC CIDR: 10.1.0.0 /16 .1 .1 .1 .1

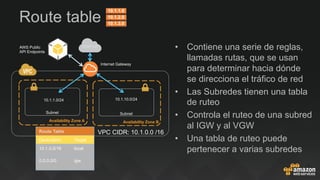

- 20. • Contiene unaserie de reglas, llamadas rutas, que se usan para determinar hacia dónde se direcciona el tráfico de red • Las Subredes tienen una tabla de ruteo • Controla el ruteo de una subred al IGW y al VGW • Una tabla de ruteo puede pertenecer a varias subredes Route table Subnet Availability Zone A Subnet Availability Zone B 10.1.1.0/24 10.1.10.0/24 Internet Gateway VPC CIDR: 10.1.0.0 /16 Internet AWS Public API Endpoints Route Table Destination Target 10.1.0.0/16 local 0.0.0.0/0 igw

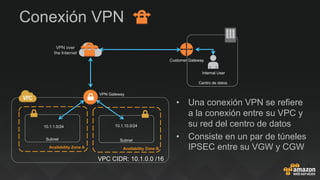

- 21. • Una conexiónVPN se refiere a la conexión entre su VPC y su red del centro de datos • Consiste en un par de túneles IPSEC entre su VGW y CGW Conexión VPN Subnet Availability Zone A Subnet Availability Zone B 10.1.1.0/24 10.1.10.0/24 VPC CIDR: 10.1.0.0 /16 Internal User VPN Gateway Customer Gateway Centro de datos VPN over the Internet
- 22. • EIP =elastic IP • IP elástica asociada a su cuenta. • Permanece en su cuenta mientras no la libere • Se puede mover entre instancias EC2 en una región Elastic IP Availability Zone A Availability Zone B Subnet: 10.1.1.0/24 Internet Gateway VPC CIDR: 10.1.0.0 /16 Internet AWS Public API Endpoints Route Table Destination Target 10.1.0.0/16 local 0.0.0.0/0 igw Subnet: 10.1.10.0/24 EIP EIP

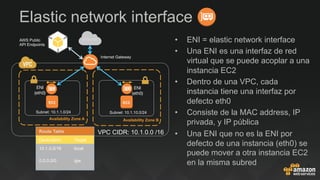

- 23. • ENI =elastic network interface • Una ENI es una interfaz de red virtual que se puede acoplar a una instancia EC2 • Dentro de una VPC, cada instancia tiene una interfaz por defecto eth0 • Consiste de la MAC address, IP privada, y IP pública • Una ENI que no es la ENI por defecto de una instancia (eth0) se puede mover a otra instancia EC2 en la misma subred Elastic network interface Availability Zone A Availability Zone B Subnet: 10.1.1.0/24 Internet Gateway VPC CIDR: 10.1.0.0 /16 Internet AWS Public API Endpoints Route Table Destination Target 10.1.0.0/16 local 0.0.0.0/0 igw Subnet: 10.1.10.0/24 ENI (eth0) ENI (eth0)
- 24. • NACL =network access control list • Una capa opcional de seguridad que actúa como un firewall en una subred • Una lista de reglas numerada que se evalúan en orden • No tienen estado y tienen reglas de entrada/salida separadas Network access control list Availability Zone A Availability Zone B VPC CIDR: 10.1.0.0 /16 VPC Subnet with ACL VPC Subnet with ACL VPC Subnet with ACL

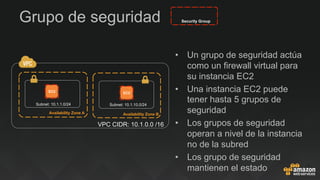

- 25. • Un grupode seguridad actúa como un firewall virtual para su instancia EC2 • Una instancia EC2 puede tener hasta 5 grupos de seguridad • Los grupos de seguridad operan a nivel de la instancia no de la subred • Los grupo de seguridad mantienen el estado Grupo de seguridad Availability Zone A Availability Zone B Subnet: 10.1.1.0/24 VPC CIDR: 10.1.0.0 /16 Subnet: 10.1.10.0/24 Security Group

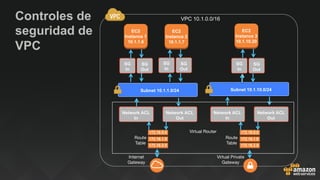

- 26. Controles de seguridad de VPC Route Table Route Table Internet Gateway Virtual Private Gateway Virtual Router VPC 10.1.0.0/16
- 27. Vista de VPC VPCPublic Subnet VPC Private Subnet NAT Instance Public: 54.200.129.18 Private: 10.1.1.11 /24 Web Server Public: 54.200.129.29 Private: 10.1.1.12 /24 Database Server Private: 10.1.10.3 /24 Database Server Private: 10.1.10.4 /24 Database Server Private: 10.1.10.5 /24 Route Table Destination Target 10.1.0.0/16 local 0.0.0.0/0 igw AWS Public API Endpoints VPC 10.1.0.0/16 VPN or Direct Connect Route Table Destination Target 10.1.0.0/16 local 172.16.0.0/8 vgw 0.0.0.0/0 NAT IGW VGW CGW
- 28.

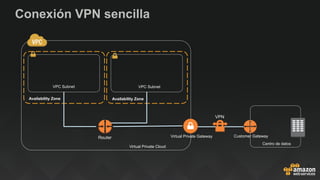

- 29. Conexión VPN sencilla VirtualPrivate Cloud Availability ZoneAvailability Zone VPC Subnet VPC Subnet Customer Gateway Centro de datos VPN Router Virtual Private Gateway

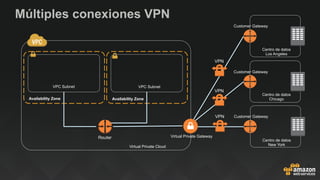

- 30. Múltiples conexiones VPN VirtualPrivate Cloud Availability ZoneAvailability Zone VPC Subnet VPC Subnet Customer Gateway Centro de datos New York VPN Router Virtual Private Gateway Customer Gateway Centro de datos Chicago VPN Customer Gateway Centro de datos Los Angeles VPN

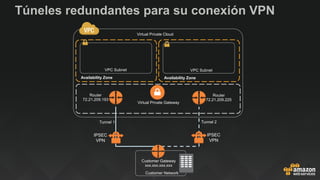

- 31. Túneles redundantes parasu conexión VPN Virtual Private Cloud Availability ZoneAvailability Zone VPC Subnet VPC Subnet IPSEC VPN Virtual Private Gateway Router 72.21.209.193 Router 72.21.209.225 Tunnel 1 Tunnel 2 Customer Gateway xxx.xxx.xxx.xxx Customer Network IPSEC VPN

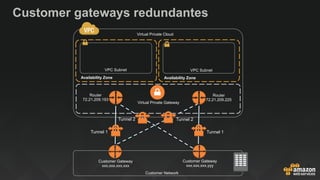

- 32. Customer gateways redundantes VirtualPrivate Cloud Availability ZoneAvailability Zone VPC Subnet VPC Subnet Tunnel 1 Virtual Private Gateway Router 72.21.209.193 Router 72.21.209.225 Customer Gateway xxx.xxx.xxx.xxx Customer Network Customer Gateway xxx.xxx.xxx.yyy Tunnel 2Tunnel 2 Tunnel 1

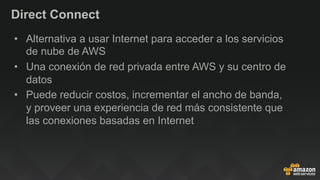

- 33. Direct Connect • Alternativaa usar Internet para acceder a los servicios de nube de AWS • Una conexión de red privada entre AWS y su centro de datos • Puede reducir costos, incrementar el ancho de banda, y proveer una experiencia de red más consistente que las conexiones basadas en Internet

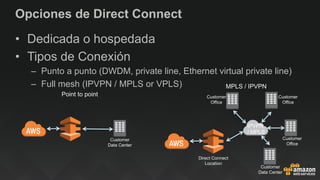

- 34. Opciones de DirectConnect • Dedicada o hospedada • Tipos de Conexión – Punto a punto (DWDM, private line, Ethernet virtual private line) – Full mesh (IPVPN / MPLS or VPLS) Direct Connect Location Customer Data Center Customer Office Customer Office Customer Office Customer Data Center
- 35. ©2015, Amazon Web Services, Inc. or its affiliates. All rights reserved Level 3 Cloud Connect
- 36. Level 3 CloudConnect • Introducción • Opciones de Conectividad • Conclusión
- 37.

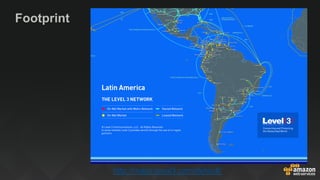

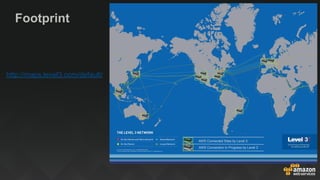

- 38. Footprint http://maps.level3.com/default/ AWS Connected Sitesby Level 3 AWS Connection in Progress by Level 3
- 39.

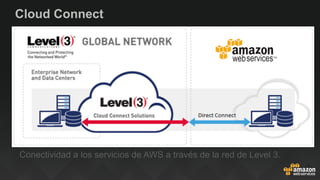

- 40. Cloud Connect Conectividad alos servicios de AWS a través de la red de Level 3.
- 41.

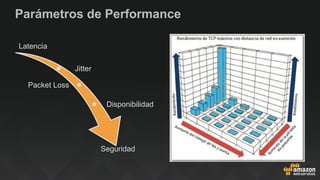

- 42. Parámetros de Performance Latencia Jitter PacketLoss Disponibilidad Seguridad
- 43.

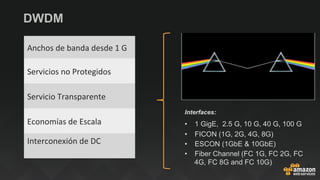

- 44. DWDM Anchos de banda desde 1 G Servicios no Protegidos Servicio Transparente Economías de Escala Interconexión de DC Interfaces: • 1 GigE, 2.5 G, 10 G, 40 G, 100 G • FICON (1G, 2G, 4G, 8G) • ESCON (1GbE & 10GbE) • Fiber Channel (FC 1G, FC 2G, FC 4G, FC 8G and FC 10G)

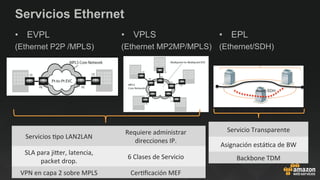

- 45. Servicios Ethernet • EVPL (EthernetP2P /MPLS) • EPL (Ethernet/SDH) • VPLS (Ethernet MP2MP/MPLS) Ethernet E2E Anillo SDH Servicios @po LAN2LAN Requiere administrar direcciones IP. SLA para jiIer, latencia, packet drop. 6 Clases de Servicio VPN en capa 2 sobre MPLS Cer@ficación MEF Servicio Transparente Asignación está@ca de BW Backbone TDM

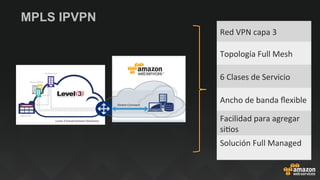

- 46. MPLS IPVPN AWS Cloud Red VPN capa 3 Topología Full Mesh 6 Clases de Servicio Ancho de banda flexible Facilidad para agregar si@os Solución Full Managed

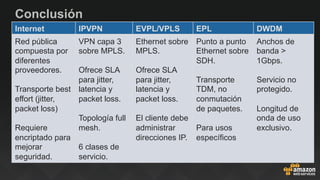

- 47. Conclusión Internet IPVPN EVPL/VPLSEPL DWDM Red pública compuesta por diferentes proveedores. Transporte best effort (jitter, packet loss) Requiere encriptado para mejorar seguridad. VPN capa 3 sobre MPLS. Ofrece SLA para jitter, latencia y packet loss. Topología full mesh. 6 clases de servicio. Ethernet sobre MPLS. Ofrece SLA para jitter, latencia y packet loss. El cliente debe administrar direcciones IP. Punto a punto Ethernet sobre SDH. Transporte TDM, no conmutación de paquetes. Para usos específicos Anchos de banda > 1Gbps. Servicio no protegido. Longitud de onda de uso exclusivo.
