El documento describe el proceso de modelado de bases de datos multidimensionales. Se debe conocer el proceso de negocio, definir la granularidad, las dimensiones y los hechos. Luego se definen las dimensiones como tiempo, ítem, sucursal y cliente y los hechos como ventas, unidades y valor. Finalmente, explica los esquemas copo de nieve y estrella.

1. MODELADO DIMENSIONAL
Corporación Universitaria de
Ing. Andrés Vargas - andresvargas@uniciencia.edu.co Ciencia y Desarrollo

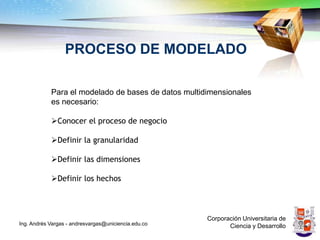

2. PROCESO DE MODELADO
Para el modelado de bases de datos multidimensionales
es necesario:
Conocer el proceso de negocio
Definir la granularidad
Definir las dimensiones
Definir los hechos
Corporación Universitaria de
Ing. Andrés Vargas - andresvargas@uniciencia.edu.co Ciencia y Desarrollo

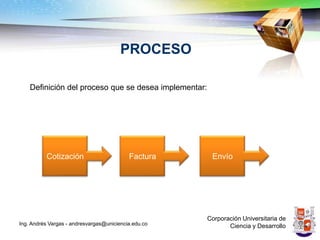

3. PROCESO
Definición del proceso que se desea implementar:
Cotización Factura Envío
Corporación Universitaria de
Ing. Andrés Vargas - andresvargas@uniciencia.edu.co Ciencia y Desarrollo

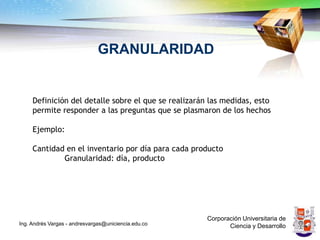

4. GRANULARIDAD
Definición del detalle sobre el que se realizarán las medidas, esto
permite responder a las preguntas que se plasmaron de los hechos
Ejemplo:
Cantidad en el inventario por día para cada producto
Granularidad: día, producto
Corporación Universitaria de
Ing. Andrés Vargas - andresvargas@uniciencia.edu.co Ciencia y Desarrollo

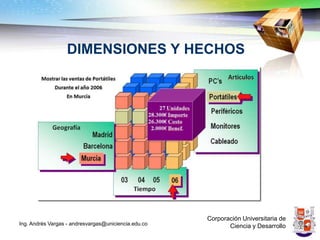

5. DIMENSIONES Y HECHOS
Corporación Universitaria de
Ing. Andrés Vargas - andresvargas@uniciencia.edu.co Ciencia y Desarrollo

6. MULTIDIMENSIONAL
Tiempo Ítem
Ventas
Unidades
Valor
Sucursal Cliente
Corporación Universitaria de
Ing. Andrés Vargas - andresvargas@uniciencia.edu.co Ciencia y Desarrollo

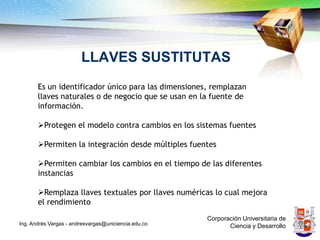

7. LLAVES SUSTITUTAS
Es un identificador único para las dimensiones, remplazan
llaves naturales o de negocio que se usan en la fuente de
información.
Protegen el modelo contra cambios en los sistemas fuentes
Permiten la integración desde múltiples fuentes
Permiten cambiar los cambios en el tiempo de las diferentes
instancias
Remplaza llaves textuales por llaves numéricas lo cual mejora
el rendimiento
Corporación Universitaria de
Ing. Andrés Vargas - andresvargas@uniciencia.edu.co Ciencia y Desarrollo

8. ESQUEMAS
Existen dos esquemas para las bodegas de datos
COPO DE NIEVE
ESTRELLA
Corporación Universitaria de
Imagen de: http://www.lavazzaarticle.net/dashboards/
Ing. Andrés Vargas - andresvargas@uniciencia.edu.co Ciencia y Desarrollo

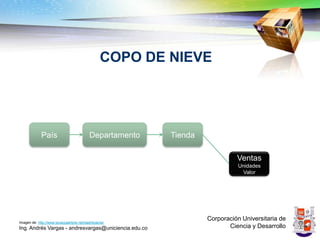

9. COPO DE NIEVE
País Departamento Tienda
Ventas
Unidades
Valor
Corporación Universitaria de
Imagen de: http://www.lavazzaarticle.net/dashboards/
Ing. Andrés Vargas - andresvargas@uniciencia.edu.co Ciencia y Desarrollo

10. COPO DE NIEVE
Las relaciones pueden tener relación jerárquica con otras
relaciones
No es recomendable por rendimiento
Reduce el espacio de almacenamiento
Complica el desarrollo de las aplicaciones
Requiere procesamiento adicional para las consultas
Corporación Universitaria de
Imagen de: http://www.lavazzaarticle.net/dashboards/
Ing. Andrés Vargas - andresvargas@uniciencia.edu.co Ciencia y Desarrollo

11. ESTRELLA
1 Nivel de Relaciones
Tiempo Ítem
Ventas
Unidades
Valor
Sucursal Cliente
Corporación Universitaria de
Imagen de: http://www.lavazzaarticle.net/dashboards/
Ing. Andrés Vargas - andresvargas@uniciencia.edu.co Ciencia y Desarrollo
