1. Instituto de Educación Superior Nº 9-015
“Valle de Uco”

2. SISTEMA DE INFORMACIÓN GEOGRÁFICA (SIG)
GEOGRAPHIC INFORMATION SYSTEM (GIS)
Definición
 Es un conjunto de hardware, software y datos geográficos.
 Diseñada para capturar, almacenar, manipular, analizar y
desplegar en todas sus formas la información geográficamente
referenciada.
 Es un modelo referido a un sistema de coordenadas terrestres.
Objetivos
 Resolver problemas complejos de planificación y gestión.
 Satisfacer necesidades concretas de información.
Pablo Oliva - Instituto de Educación Superior Nº 9-
21/12/2011 015 2

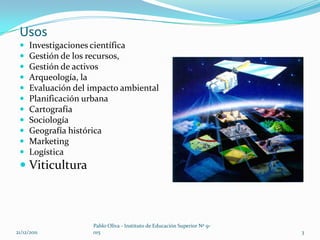

3. Usos
 Investigaciones científica
 Gestión de los recursos,
 Gestión de activos
 Arqueología, la
 Evaluación del impacto ambiental
 Planificación urbana
 Cartografía
 Sociología
 Geografía histórica
 Marketing
 Logística
 Viticultura
Pablo Oliva - Instituto de Educación Superior Nº 9-
21/12/2011 015 3

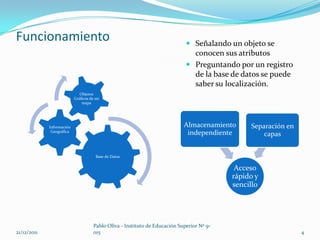

4. Funcionamiento  Señalando un objeto se
conocen sus atributos
 Preguntando por un registro
de la base de datos se puede
saber su localización.
Objetos
Gráficos de un
mapa
Información Almacenamiento Separación en
Geográfica
independiente capas
Base de Datos
Acceso
rápido y
sencillo
Pablo Oliva - Instituto de Educación Superior Nº 9-
21/12/2011 015 4

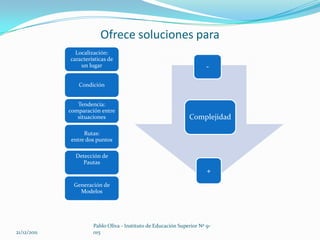

5. Ofrece soluciones para
Localización:
características de
un lugar -
Condición
Tendencia:
comparación entre
situaciones Complejidad
Rutas:
entre dos puntos
Detección de
Pautas
+
Generación de
Modelos
Pablo Oliva - Instituto de Educación Superior Nº 9-
21/12/2011 015

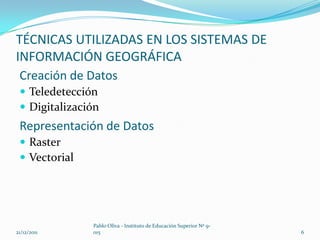

6. TÉCNICAS UTILIZADAS EN LOS SISTEMAS DE
INFORMACIÓN GEOGRÁFICA
Creación de Datos
 Teledetección
 Digitalización
Representación de Datos
 Raster
 Vectorial
Pablo Oliva - Instituto de Educación Superior Nº 9-
21/12/2011 015 6

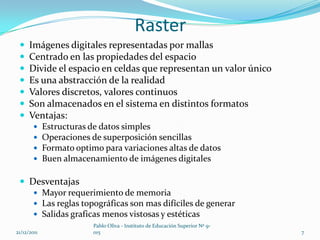

7. Raster
 Imágenes digitales representadas por mallas
 Centrado en las propiedades del espacio
 Divide el espacio en celdas que representan un valor único
 Es una abstracción de la realidad
 Valores discretos, valores continuos
 Son almacenados en el sistema en distintos formatos
 Ventajas:
 Estructuras de datos simples
 Operaciones de superposición sencillas
 Formato optimo para variaciones altas de datos
 Buen almacenamiento de imágenes digitales
 Desventajas
 Mayor requerimiento de memoria
 Las reglas topográficas son mas difíciles de generar
 Salidas graficas menos vistosas y estéticas
Pablo Oliva - Instituto de Educación Superior Nº 9-
21/12/2011 015 7

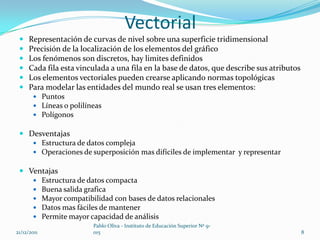

8. Vectorial
 Representación de curvas de nivel sobre una superficie tridimensional
 Precisión de la localización de los elementos del gráfico
 Los fenómenos son discretos, hay limites definidos
 Cada fila esta vinculada a una fila en la base de datos, que describe sus atributos
 Los elementos vectoriales pueden crearse aplicando normas topológicas
 Para modelar las entidades del mundo real se usan tres elementos:
 Puntos
 Líneas o polilíneas
 Polígonos
 Desventajas
 Estructura de datos compleja
 Operaciones de superposición mas difíciles de implementar y representar
 Ventajas
 Estructura de datos compacta
 Buena salida grafica
 Mayor compatibilidad con bases de datos relacionales
 Datos mas fáciles de mantener
 Permite mayor capacidad de análisis
Pablo Oliva - Instituto de Educación Superior Nº 9-
21/12/2011 015 8

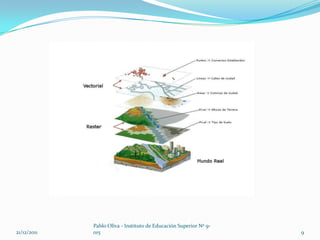

9. Pablo Oliva - Instituto de Educación Superior Nº 9-
21/12/2011 015 9

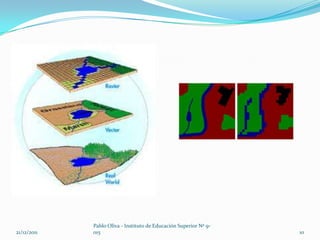

10. Pablo Oliva - Instituto de Educación Superior Nº 9-
21/12/2011 015 10

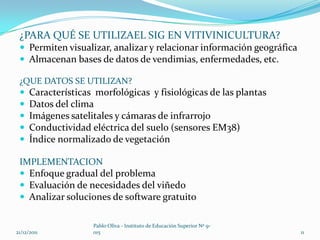

11. ¿PARA QUÉ SE UTILIZAEL SIG EN VITIVINICULTURA?
 Permiten visualizar, analizar y relacionar información geográfica
 Almacenan bases de datos de vendimias, enfermedades, etc.
¿QUE DATOS SE UTILIZAN?
 Características morfológicas y fisiológicas de las plantas
 Datos del clima
 Imágenes satelitales y cámaras de infrarrojo
 Conductividad eléctrica del suelo (sensores EM38)
 Índice normalizado de vegetación
IMPLEMENTACION
 Enfoque gradual del problema
 Evaluación de necesidades del viñedo
 Analizar soluciones de software gratuito
Pablo Oliva - Instituto de Educación Superior Nº 9-
21/12/2011 015 11

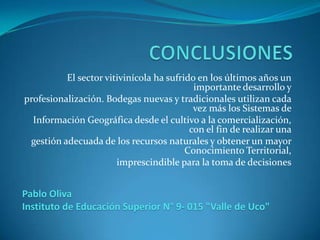

12. El sector vitivinícola ha sufrido en los últimos años un
importante desarrollo y
profesionalización. Bodegas nuevas y tradicionales utilizan cada
vez más los Sistemas de
Información Geográfica desde el cultivo a la comercialización,
con el fin de realizar una
gestión adecuada de los recursos naturales y obtener un mayor
Conocimiento Territorial,
imprescindible para la toma de decisiones
Pablo Oliva
Instituto de Educación Superior N° 9- 015 "Valle de Uco"
