Este documento describe el diseño y funcionamiento de una bomba de cavidad progresiva (BCP). Una BCP usa dos engranajes helicoidales internos entre el rotor y el estator para mover las cavidades axialmente y crear la acción de bombeo a medida que el rotor gira. El diseño de una BCP requiere considerar la geometría y condiciones del pozo, las propiedades del fluido, la profundidad de asentamiento, la presión de descarga requerida, la producción y levantamiento necesarios para seleccionar la bomba,

1. REPÚBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO POLITÉCNICO “SANTIAGO MARIÑO”
AMPLIACIÓN CIUDAD OJEDA
Realizado por:
Carlos García
19.574.939

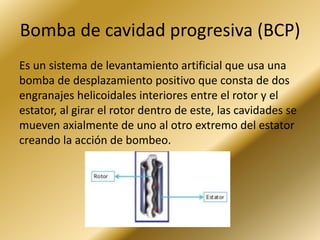

2. Bomba de cavidad progresiva (BCP)
Es un sistema de levantamiento artificial que usa una
bomba de desplazamiento positivo que consta de dos
engranajes helicoidales interiores entre el rotor y el
estator, al girar el rotor dentro de este, las cavidades se
mueven axialmente de uno al otro extremo del estator
creando la acción de bombeo.

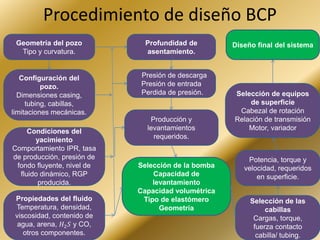

3. Procedimiento de diseño BCP
Geometría del pozo
Tipo y curvatura.
Configuración del
pozo.
Dimensiones casing,
tubing, cabillas,
limitaciones mecánicas.
Condiciones del
yacimiento
Comportamiento IPR, tasa
de producción, presión de
fondo fluyente, nivel de
fluido dinámico, RGP
producida.
Propiedades del fluido
Temperatura, densidad,
viscosidad, contenido de
agua, arena, 𝐻2 𝑆 y CO,
otros componentes.
Profundidad de
asentamiento.
Presión de descarga
Presión de entrada
Perdida de presión.
Producción y
levantamientos
requeridos.
Selección de la bomba
Capacidad de
levantamiento
Capacidad volumétrica
Tipo de elastómero
Geometría
Selección de las
cabillas
Cargas, torque,
fuerza contacto
cabilla/ tubing.
Potencia, torque y
velocidad, requeridos
en superficie.
Selección de equipos
de superficie
Cabezal de rotación
Relación de transmisión
Motor, variador
Diseño final del sistema

4. Ejemplo de BCP
