El proyecto 'Biblioteca Infantil del Saber' en Santo Domingo consta de 13 contenedores, ofreciendo un espacio de 196.38 m² diseñado para fomentar el aprendizaje y entretenimiento de niños y jóvenes. La biblioteca incluye áreas específicas para distintas edades y está equipada con mobiliario ergonómico y colorido, además de contar con una inversión total de 6,860,000 pesos dominicanos. Cuenta con servicios como recepción, baños, archivos y diferentes salones de lectura adaptados a las necesidades de los usuarios.

1. Biblioteca Infantil del Saber
“Donde los infantes tienen un espacio para crecer”
Amelia Pepén 16-0196
Amabel Fernández 16-0442
Gabriela Guzmán 16-0645

2. Datos Generales
CONTENEDORES
• 12 contenedores de 6 m y 1 de 12
m.
CONTENIDO
• Los libros de la biblioteca en su
mayoría son de entretenimiento.
HORARIO
• Lunes a Sábados de 9 am a 6 pm.
UBICACIÓN
• Santo Domingo, Rep. Dom.
CAPACIDAD
• Capacidad de 50 personas.

3. Introducción
• El proyecto Biblioteca del Saber consta con un área de 196.38
metros cuadrados.
• Lo cual calculado con el costo de construcción estándar emitido
por el Banco Central de la República Dominicana un monto de
(35,000) da como resultado una inversión de 6,860,000
pesos dominicanos.
• Ubicación de la Biblioteca del Saber ubicado en Santo Domingo,
República Dominicana.
• Los contenedores se colocaron sobre una platea de cemento
subiendo 0.30 metros del nivel de suelo existente para mayor
estabilidad de la construcción, unificando cada contenedor con
un sistema de Twistlock .

4. Concepto
• Se utiliza la canica como elemento
conceptual, por la relación directa con
el target a la que se dirige y por todos
sus elementos en términos de formas
color y textura que permiten explotar
la creatividad y la fluidez en el diseño.
Forma: Círculo – Líneas curvas
Color: Gamas frías y cálidas
Textura: Lisa y efectos ópticos
Marbles by Tjalf Sparnaay

5. Tabla de Necesidades
Áreas Función Metraje (m2) Mobiliario
Área de Espera
Espacio en donde los usuarios esperan a
ser atendidos.
Espacio en donde los usuarios
esperan a ser atendidos.
2 sillones y 2 mesitas de café.
Recepción
Espacio en donde se les dan
informaciones y se registran los usuarios.
13.86 1 counter de recepción y 2 sillas.
Baños
Espacio en donde se hacen las
necesidades biológicas.
27.72 4 inodoros y 4 lavamanos.
Archivos y
Administración
Espacio en donde se maneja la
administración de la biblioteca y se
guardan los libros.
27.72
8 estantes, 2 escritorios y 2
sillas.
Salón Libre Espacio de recreación para los usuarios. 28.2 2 sillones y 21 lockers.
Salón de la
Aventura
Espacio de lectura, sala de tarea. Niños de
5 a 7 años.
27.72
3 mesas, 12 sillas, 6 puffies, 3
estantes.
Salón del
Conocimiento
Espacio de lectura, sala de tarea. Niños de
8 a 11 años.
27.72
2 mesas, 10 sillas, puffies, 3
estantes.
Salón de la
Sabiduría
Espacio de lectura, sala de tarea. Niños de
12 a 15 años.
27.72
2 mesas, 10 sillas, puffies, 3
estantes.

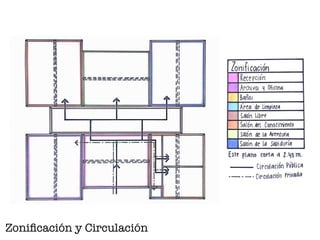

6. Zonificación y Circulación

7. Memoria Descriptiva
• Este proyecto consiste es una biblioteca pública que servirá como lugar de aprendizaje y
entretenimiento para los más jóvenes. Desarrollando el diseño a partir de la canica como elemento
principal. Está biblioteca tiene un estilo colorido y circular.
• Está compuesta de 13 contenedores high cube, con un área total de 196.38 m². Consta de una
recepción, un archivo, baños públicos, tres salones de lectura y un área de espera.
• Para que cada rango de edad esté en un ambiente diseñado exclusivamente para él, el espacio está
dividido en tres salones de lecturas:
• El primer salón (Salón de la Aventura) está dedicado a los niños entre 5 y 7 años. Se utilizó el color
verde. Contiene un mobiliario comprado a su medida, para ser ergonométricamente cómodo para
ellos.
• El segundo salón (Salón del Conocimiento) está dedicado a los niños de 8 a 11 años. Se utilizó el color
rojo. Hace un balance entre lo infantil y lo juvenil.
• El tercer salón (Salón de la Sabiduría) está dedicado a los jóvenes de 12 a 15 años. Se utilizó el color
azul. Es un espacio que hace equilibrio entre la educación y el entretenimiento, ofreciendo mobiliario
cómodo y de relajación.
• En este proyecto las ventanas juegan un importante papel en el factor de la iluminación. Como apoyo
hay diseño de plafond y lámparas auxiliares. El aislante es celuloide y las paredes son de sheetrock.

8. Justificación de Decisiones
• Se hizo una platea para soportar la estructura de contenedores y que
esta no esté directamente en contacto con el terreno, ya que es un área
de tierra y césped y la humedad de este puede corroer los contenedores.
• Se utilizó espuma celulósica como aislante térmico para que el
contenedor no se calentara.
• Se utilizaron mobiliarios con formas circulares y curvos siguiendo la
línea del concepto.
• En el techo se utilizaron diseños circulares, al igual que en el piso.
• Los colores utilizados eran colores vivos.
• Se separaron los salones de lectura por edades, porque las necesidades,
la forma de pensar, la forma de actuar varia dependiendo de la edad de
cada niño.

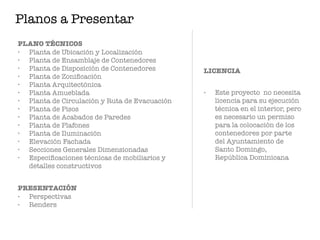

9. PLANO TÉCNICOS
• Planta de Ubicación y Localización
• Planta de Ensamblaje de Contenedores
• Planta de Disposición de Contenedores
• Planta de Zonificación
• Planta Arquitectónica
• Planta Amueblada
• Planta de Circulación y Ruta de Evacuación
• Planta de Pisos
• Planta de Acabados de Paredes
• Planta de Plafones
• Planta de Iluminación
• Elevación Fachada
• Secciones Generales Dimensionadas
• Especificaciones técnicas de mobiliarios y
detalles constructivos
PRESENTACIÓN
• Perspectivas
• Renders
LICENCIA
• Este proyecto no necesita
licencia para su ejecución
técnica en el interior, pero
es necesario un permiso
para la colocación de los
contenedores por parte
del Ayuntamiento de
Santo Domingo,
República Dominicana
Planos a Presentar

10. Lista de Actividades
• Preparar el terreno para la construcción de la platea.
• Construir platea.
• Colocar contenedores.
• Abrir huecos para puertas y ventanas, reforzar la estructura.
• Hacer instalaciones eléctricas y sanitarias.
• Hacer la estructura metálica para el revestimiento.
• Colocar aislante térmico interior.
• Colocar las planchas de sheetrock.
• Hacer la estructura para el plafón.
• Instalar plafón.
• Colocar el revestimiendo de sheetrock de las paredes.
• Colocar pisos.
• Colocar marco de puertas y ventanas.
• Pintar paredes.
• Instalar puertas y ventanas.
• Instalar lámparas.
• Instalar aparatos sanitarios.
• Colocar comunicación gráfica.
• Colocar mobiliario.

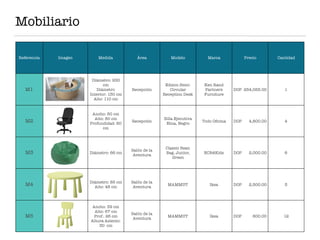

11. Mobiliario
Referencia Imagen Medida Área Modelo Marca Precio Cantidad
M1
Diámetro: 250
cm
Diámetro
Interior: 130 cm
Alto: 110 cm
Recepción
Edison Semi-
Circular
Reception Desk
Ken Rand
Partners
Furniture
DOP 254,055.00 1
M2
Ancho: 50 cm
Alto: 80 cm
Profundidad: 60
cm
Recepción
Silla Ejecutiva
Etna, Negro
Todo Oficina DOP 4,800.00 4
M3 Diámetro: 66 cm
Salón de la
Aventura
Classic Bean
Bag, Junior,
Green
ECR4Kids DOP 2,000.00 6
M4
Diámetro: 85 cm
Alto: 48 cm
Salón de la
Aventura
MAMMUT Ikea DOP 2,500.00 3
M5
Ancho: 39 cm
Alto: 67 cm
Prof.: 26 cm
Altura Asiento:
30 cm
Salón de la
Aventura
MAMMUT Ikea DOP 800.00 12

12. Mobiliario
Referencia Imagen Medida Área Modelo Marca Precio Cantidad
M6 Diámetro: 75 cm
Salón de la
Aventura
STICKAT Ikea DOP 495.00 6
M7 Diámetro: 88 cm
Salón del
Conocimiento
Classic Bean
Bag, Standard,
Red
ECR4Kids DOP 3,785.00 6
M8
Diámetro: 110
cm
Altura: 75 cm
Salón del
Conocimiento
Mesa De
Comedor
Redonda Jane
Roche Bobois _ 1
M9
Alto: 87 cm
Alto Asiento: 45
cm
Ancho: 42 cm
Profundidad: 42
cm
Salón del
Conocimiento
Ava Red Gel
Acrylic Dining
Chair
Lakeland
Furniture
DOP 2,500.00 10
M10 Diámetro: 88 cm
Salón de la
Sabiduría
Classic Bean
Bag, Standard,
Blue
ECR4Kids DOP 2,500.00 6

13. Mobiliario
Referencia Imagen Medida Área Modelo Marca Precio Cantidad
M11
Diámetro: 110
cm
Altura: 75 cm
Salón de la
Sabiduría
Mesa De
Comedor
Redonda Jane
Roche Bobois _ 1
M12
Ancho: 55 cm
Profundidad: 56
cm
Alto: 82 cm
Alto Asiento: 44
cm
Salón de la
Sabiduría
TOBIAS Ikea DOP 4,900.00 10
M13
Longitud: 280
cm
Ancho: 140 cm
Alto: 73 cm
Salón del
Conocimiento,
Salón de la
Sabiduría
BEKANT Ikea DOP 34,780.00 1
M14
Largo: 180 cm
Diámetro: 100
cm Alto: 70 cm
Recepción
Alon Series
Concave
Reception
Seating
Office Furniture DOP 46,000.00 2
M15
Largo: 20 0 cm
Ancho: 76 cm
Alto: 70 cm
Salón Libre
Alon Series
Wavy Reception
Seating
Office Furniture DOP 46,000.00 3

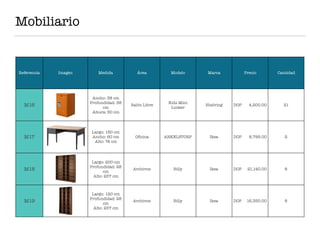

14. Mobiliario
Referencia Imagen Medida Área Modelo Marca Precio Cantidad
M16
Ancho: 38 cm
Profundidad: 38
cm
Altura: 60 cm
Salón Libre
Kids Mini
Locker
Shelving DOP 4,200.00 21
M17
Largo: 150 cm
Ancho: 60 cm
Alto: 74 cm
Oficina ARKELSTORP Ikea DOP 8,795.00 2
M18
Largo: 200 cm
Profundidad: 28
cm
Alto: 237 cm
Archivos Billy Ikea DOP 21,140.00 8
M19
Largo: 120 cm
Profundidad: 28
cm
Alto: 237 cm
Archivos Billy Ikea DOP 16,350.00 8

15. Mobiliario de Baño
Referencia Imagen Medida Área Modelo Marca Precio Cantidad
MB1
Alto: 57 cm
Ancho: 29 cm
Largo: 57 cm
Baños
Inodoro Infantil
Blanco
Corona DOP 5,900.00 2
MB2
Alto: 71 cm
Ancho: 37 cm
Largo: 68 cm
Baños Sanitario Lagua Corona DOP 2,160.00 2
MB3
Diámetro: 42 cm
Alto: 14 cm
Baños Lavamanos Aria Corona DOP 3,160.00 4

16. Planta Amueblada
