Este documento resume los principales tipos de cableado estructurado, incluyendo cable metálico y fibra óptica. Describe cómo el cable metálico consiste en pares trenzados de cobre aislados para reducir interferencia. Explica las categorías de cable metálico como Cat5e y Cat6 y sus anchos de banda y tasas de transferencia. También resume las ventajas e inconvenientes del cable metálico y de la fibra óptica, así como sus principios de propagación y parámetros medibles.

1. Cableado Estructurado
Cable Metálicos – Par Trenzado
Cable de Vidrio – Fibra Óptica

2. BASE DE TODAS LAS REDES
WAN

3. Cat.5e Cat.6 Cat.6A
El cable metálico para redes, consiste en
ocho alambres de cobre trenzados de a
pares, aislados entre sí para lograr la
reducción de la interferencia entre ellos,
debido a la inductancia mutua y al
desbalance capacitivo, minimizando los
efectos de la diafonía y del ruido.
Cable UTP

4. Tipos de Cables Metálicos
X/ XTP
Blindaje de los Pares
Blindaje Global
U/UTP F/UTP
S/UTP U/FTP S/FTP SF/UTP

5. Clasificación
• TIA/EIA 568 B Ancho de Banda Tasa de TX
• 3 16MHz 10BaseT
• 5e 100MHz 1000BaseT
• 6 250MHz 1000BaseTX
• 6A 500MHz 10 Gbps
• 7 600MHz 10 Gbps
La cat. 7 no utiliza el standard RJ-45.

6. Ventajas del Cable Metálico
• Fácil de fabricar
• Elementos activos baratos (placa de red,
switch, router, AP, etc)
• Bajo costo (aunque aumenta acorde a la
categoría del cable)
• Fácil de conectorizar

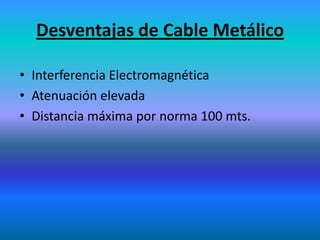

7. Desventajas de Cable Metálico
• Interferencia Electromagnética
• Atenuación elevada
• Distancia máxima por norma 100 mts.

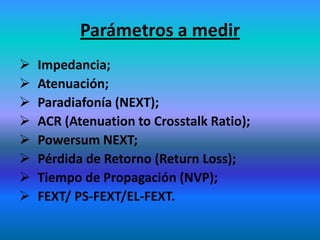

8. Parámetros a medir
 Impedancia;
 Atenuación;
 Paradiafonía (NEXT);
 ACR (Atenuation to Crosstalk Ratio);
 Powersum NEXT;
 Pérdida de Retorno (Return Loss);
 Tiempo de Propagación (NVP);
 FEXT/ PS-FEXT/EL-FEXT.

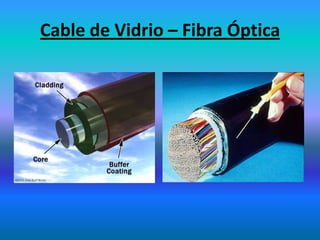

9. Cable de Vidrio – Fibra Óptica

10. Principio de propagación
 Reflexión Interna Total
Cono de
aceptación
Haz de luz que
se pierde
Transmisor
LED o Laser

11. Características de las Fibras MM y SM
• Multimodo Monomodo
50 μm
Core Core 9 μm
62,6 μm
Cladding 125 μm Cladding 125 μm

12. Diámetro de Core y Cladding
62,5
125
50
125 125
9
Multimodo Monomodo

13. Distancias de Tx según las normas

14. Ventajas de la Fibra Óptica
• Ancho de banda muy elevado (GHz)
• Baja atenuación- Larga distancia
• Inmunidad electromagnética
• Tamaño reducido
• Bajo peso
• Seguridad de la información
• Aislamiento eléctrico
• Rentabilidad
• No hay riesgo de chispas/explosión
• El silicio es uno de los materiales más abundantes de la
tierra

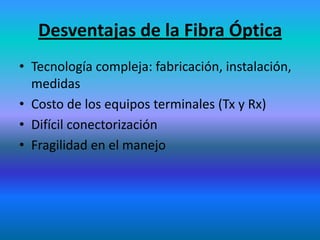

15. Desventajas de la Fibra Óptica
• Tecnología compleja: fabricación, instalación,
medidas
• Costo de los equipos terminales (Tx y Rx)
• Difícil conectorización
• Fragilidad en el manejo

16. Parámetros a medir
• Atenuación
• Pérdida por retorno óptico
• Longitud de la Fibra

17. GRACIAS
PROFESOR: CARLOS MARCELO CASTRO
FUNDACION PROYDESA
19 DE JULIO DE 2013.
