1. Tecnología en Sistemas, Facultad de Ingenierías.
NAT. (Network AddressTranslation)
Dany Gerson Botina Heredia
Luis Miguel Castillo Triviño
611
Institución Universitaria Antonio José Camacho
Santiago de Cali
2011

2. NAT
Network Address Translation.
Contenido
Que es NAT?
A que funciones afectan?
Como funciona?
Que es NAT dinámico?
Que es NAT estático?
Que es sobrecarga de NAT?
Para que sirve NAT?
Que hace NAT?

3. NAT
Network Address Translation.
Que es NAT?
Traducción de Dirección de Red, en español. Es un
mecanismo utilizado por enrutadores IP para
intercambiar paquetes entre dos redes que se asignan
mutuamente direcciones incompatibles. Consiste en
convertir en tiempo real las direcciones utilizadas en los
paquetes transportados. También es necesario editar
los paquetes para permitir la operación de protocolos
que incluyen información de direcciones dentro de la
conversación del protocolo.

4. NAT
Network Address Translation.
A que funciones afectan?
Direccionamiento Publico y Privado.
• Las redes necesitan un mecanismo para traducir las
direcciones privadas en direcciones públicas en el
extremo de la red y que funcione en ambas
direcciones.
• Sin un sistema de traducción, los hosts privados que
se encuentran detrás de un router en la red de una
organización no pueden conectarse con otros hosts
privados que se encuentran en otras organizaciones
a través de Internet.

5. NAT
Network Address Translation.
Como Funciona?
Una pasarela NAT cambia la dirección origen en cada
paquete de salida y, dependiendo del método, también
el puerto origen para que sea único. Estas traducciones
de dirección se almacenan en una tabla, para recordar
qué dirección y puerto le corresponde a cada
dispositivo cliente y así saber donde deben regresar los
paquetes de respuesta.

6. NAT
Network Address Translation.
Que es NAT estático?
La NAT estática permite conexiones iniciadas por
dispositivos externos dirigidas a dispositivos internos.
La traducción NAT estática resulta particularmente útil
para los servidores Web o los hosts que necesitan tener
una dirección uniforme a la que se pueda tener acceso
desde Internet.

7. NAT
Network Address Translation.

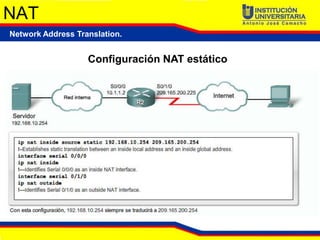

Configuración NAT estático

8. NAT
Network Address Translation.
Que es NAT dinámico?
La traducción NAT dinámica usa un conjunto de
direcciones públicas y las asigna en orden de llegada.
Cuando un host con una dirección IP privada solicita
acceso a Internet, la traducción NAT dinámica elije una
dirección IP del conjunto de direcciones que no esté
siendo utilizada por otro host.

9. NAT
Network Address Translation.
Configuración NAT dinámico

10. NAT
Network Address Translation.
Su funcionamiento

11. NAT
Network Address Translation.
TRADUCCIÓN
Origen: 192.168.10.10 Origen: 190.28.102.103
Destino: 200.200.200.1 Destino: 200.200.200.1
INTERNET
Dirección externa
190.28.102.103
Dirección interna
192.168.10.10
200.200.200.1

12. NAT
Network Address Translation.
Que es Sobrecarga de NAT?
La sobrecarga de NAT (PAT / Port Address Translation)
es el mecanismo mediante el cual se traducen varias
direcciones privadas en una única dirección pública (O
un pool pequeño de direcciones públicas).
La clave del funcionamiento de PAT es que el router
asigna un número de puerto a cada dirección interna.

13. NAT
Network Address Translation.
TRADUCCIÓN
Origen: 192.168.10.10:1550 Origen: 190.28.102.103:1550
Destino: 200.200.200.1:80 Destino: 200.200.200.1:80
INTERNET
Dirección externa
190.28.102.103

14. NAT
Network Address Translation.
Finalmente

15. NAT
Network Address Translation.

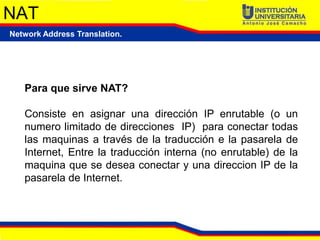

Para que sirve NAT?
Consiste en asignar una dirección IP enrutable (o un
numero limitado de direcciones IP) para conectar todas
las maquinas a través de la traducción e la pasarela de
Internet, Entre la traducción interna (no enrutable) de la
maquina que se desea conectar y una direccion IP de la
pasarela de Internet.

16. NAT
Network Address Translation.
Que hace NAT?
La idea básica que hay detrás de NAT es traducir las IPs
privadas de la red en una IP publica para que la red
pueda enviar paquetes al exterior; y traducir luego esa IP
publica, de nuevo a la IP privada del pc que envió el
paquete, para que pueda recibirlo una vez llega la
respuesta.
