El documento habla sobre la construcción de techos y las diferentes formas de armarlos. Menciona que existen doce estilos diferentes de techos pero muchas formas de construirlos, siendo los más comunes el techo de dos aguas y el techo de cuatro aguas, los cuales se pueden construir con vigas y armaduras. Luego explica brevemente los componentes, características y usos más comunes de las armaduras para techos.

1. INSTITUTO UNIVERSITARIO POLITECNICO
“SANTIAGO MARIÑO”
República Bolivariana de Venezuela
Ministerio del Poder Popular para la Educación Superior
Instituto Universitario Politécnico “Santiago Mariño”.
Arquitectura
Zuleidy Romualdi
21041919

2. CONSTRUIR EL TECHO DE UN EDIFICIO PUEDE SER LO MÁS COMPLICADO DE TODO EL
PROYECTO. HAY SÓLO UNA DOCENA DE ESTILOS DIFERENTES PARA UN TEJADO,
PERO PARA CONSTRUIRLOS EXISTEN MUCHAS FORMAS DISTINTAS. LOS
MÁS COMUNES SON EL GABLETE O TECHO DE DOS AGUAS Y LA AZOTEA DE CADERA O
TECHO DE CUATRO. ESTOS TEJADOS PUEDEN CONSTRUIRSE CON VIGAS Y
ARMADURAS. EN LA ACTUALIDAD, ESTE TIPO DE ESTRUCTURA ES LA MÁS COMÚN
PORQUE ES MENOS DIFÍCIL DE INSTALAR Y TAMBIÉN OFRECE FUERZA Y ESTABILIDAD

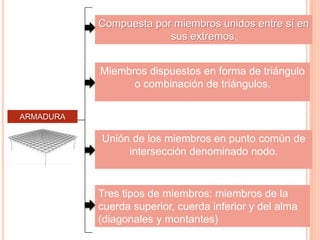

3. ARMADURA
Compuesta por miembros unidos entre sí en
sus extremos.
Miembros dispuestos en forma de triángulo
o combinación de triángulos.
Unión de los miembros en punto común de
intersección denominado nodo.
Tres tipos de miembros: miembros de la
cuerda superior, cuerda inferior y del alma
(diagonales y montantes)

4. cuerda superior
cuerda inferior
diagonal
montante
diagonales y montantes ≡ miembros del
alma

5. CARACTERISTICAS
ARMADURAS.
Uniones de miembros de una armadura (nodo) son
libres de rotar.
Los miembros que componen una armadura están
sometidos sólo a fuerzas de tensión y compresión.
Las cargas externas se aplican en los nodos de la
armadura.
La líneas de acción de las cargas externas y
reacciones de los miembros de la armadura, pasan
a través del nodo para cada unión de la armadura.

6. Diseño de
Armaduras para
techos.
Depende de una variedad de detalles entre los que pueden
mencionarse: cargas, tipo de cubierta desde el punto de vista
arquitectónico, el clima la iluminación y la ventilación.
SELECCIÓN.
Elemento.
- Cargas muertas.
- Cargas
colgadas.
- Cargas de nieve.
- Cargas de
viento.
Tipos de Armadura.
- Armadura tipo A.
- Armadura de montante
de maestro.
- Armadura tipo pratt.
- Armadura tipo have.
- Armadura tipo warren.
- Armadura tipo belga.
- Armadura tipo fink.
- Armadura tipo cuatro
aguas.

7. USOS DE ARMADURAS
Armaduras de techo en bodegas, gimnasios y fábricas.
Armaduras como estructuras de apoyo en edificios para
transferir carga de gravedad.
Armaduras de puentes de carretera, ferrocarril y
peatonales.
Armaduras como estructuras de contra venteo vertical
en edificios.
Armaduras como estructuras rigidizantes en edificios
altos.

8. Armaduras de techo
armadura Fink armadura Warren
Armaduras de puente
Armaduras de un claro

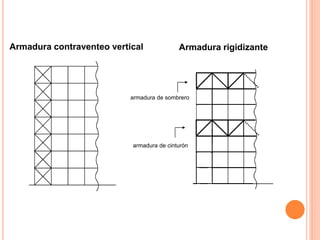

9. Armadura contraventeo vertical Armadura rigidizante
armadura de cinturón
armadura de sombrero

10. Perfiles abiertos
ángulo canal T (te)
Perfiles cerrados
tubo circular
Perfiles compuestos
ángulo doblecanal doble
Armaduras de techo, de contra venteo vertical y rigidizantes
Armaduras de puentes
doble T (te) perfil compuesto
Perfiles armados
perfil omega perfil cajón
tubo rectangular
