1. CABLEADO ESTRUCTURADO INTEGRANTES: COCHA JUAN GUAYASAMIN CARLOS LOPEZ GALO

2. ¿ Cuánto pelar ? Manteniendo la integridad de la cubierta se asegura la perfomance del cable. Remover de la cubierta exterior, MAXIMO, 40 mm ( 1 1/2” ). Problemas con pelado excesivo: Variaciones de impedancia. Excesivas pérdidas por retorno (RL).

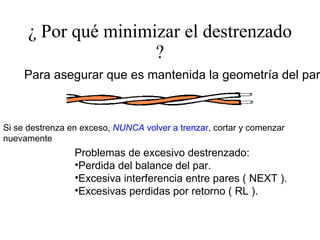

3. ¿ Por qué minimizar el destrenzado ? Para asegurar que es mantenida la geometría del par. Problemas de excesivo destrenzado: Perdida del balance del par. Excesiva interferencia entre pares ( NEXT ). Excesivas perdidas por retorno ( RL ). Si se destrenza en exceso, NUNCA volver a trenzar , cortar y comenzar nuevamente

4. ¿ Por qué minimizar el destrenzado ? Para asegurar que es mantenida la geometría del par. Problemas de excesivo destrenzado: Perdida del balance del par. Excesiva interferencia entre pares ( NEXT ). Excesivas perdidas por retorno ( RL ). Si se destrenza en exceso, NUNCA volver a trenzar , cortar y comenzar nuevamente

5. Asignación de pares Según TIA/EIA 568 A 1 2 3 4 5 6 7 8 Jack RJ45 1 2 8 7 6 5 3 4 Par 3 Par 2 Par 1 Par 4 blanco/ verde verde blanco/ naranja blanco/ azul blanco/ marrón azul naranja marrón T 568A 1 2 3 4 5 6 7 8 Jack RJ45 1 2 8 7 6 5 3 4 Par 2 Par 3 Par 1 Par 4 blanco/ naranja naranja blanco/ verde blanco/ azul blanco/ marrón azul verde marrón T 568B

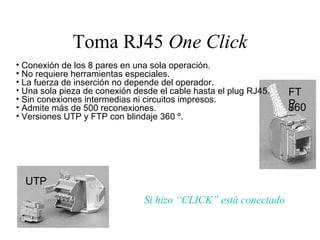

6. Toma RJ45 One Click Conexión de los 8 pares en una sola operación. No requiere herramientas especiales. La fuerza de inserción no depende del operador. Una sola pieza de conexión desde el cable hasta el plug RJ45. Sin conexiones intermedias ni circuitos impresos. Admite más de 500 reconexiones. Versiones UTP y FTP con blindaje 360 º. Si hizo “CLICK” está conectado FTP 360 º UTP

7. Conectorización One Click Abrir las tapas laterales del One Click liberando las trabas plásticas. Separar el guía cable. Quitar la cubierta exterior del cable. Destrenzar hasta 1 cm de la cubierta. Alisar los extremos destrenzados con un destornillador. Acomodar los cables de acuerdo al código de colores del guía cable. Pasar los cables por el guía cable, hasta hacer tope en el trenzado. Doblar los extremos de los cables y cortar el excedente. Colocar el guía cable en el One Click , cerrar las tapas laterales.

8. Radios de curvatura Deformar el cable = Modificar características eléctricas R = 4 x  ext. cable En posición final de instalación R Fuerza cero R = 8 x  ext. cable Durante el tendido del cable R Fuerza max. 110 N / 25 lb

9. Cuidados durante la instalación “ Ninguna Red es Más Rápida que lo que Permite su Cableado”

10. Cables de energía y señal Cruce de cables en ángulo recto. Se minimizan las interferencias. En oficinas d > 2 cm para tramos < 2.5 m d > 4 cm para tramos < 10 m Cruce de cables Tendidos paralelos Alta corriente Potencia Baja corriente Señal Alta corriente Potencia d > 30 cm Baja corriente Señal

11. Separación entre Cables Según TIA/EIA 569 Alta corriente Potencia d ? Baja corriente Señal

12. Racks 19 “ Permiten el montaje de: Patcheras. Equipos de red. Ordenadores de cables. 1 U de rack 44.45 mm (1.75”) Rack abierto 19” - 40 U

13. Patcheras 16 Bocas UTP / FTP 1 U 24 Bocas UTP / FTP 1 U 48 Bocas UTP / FTP 2 U NO olvidar las patcheras se montan con 4 tornillos .

14. Armado de Patchcords Stranded Diferencias en los plugs RJ45 para cable Sólido y Stranded Sólido

15. Redes de Cableado de Vo z Redes de Cableado de Datos SISTEMA DE CABLEADO ESTRUCTURADO SISTEMA DE CABLEADO ESTRUCTURADO Hasta mediados de los años 80´s los sistemas de cableado tradicionales existentes para transferencia de información en edificios y campus administrativos se podían dividir en dos tipos de acuerdo a su aplicación:

16. Sistemas de Cableado Tradicionales ( Voz ) C.D C.D C.D C.D C.D C.D C.D 30 p 50 p 20 p 10 p 6 p 6 p PBX RTB

17. Sistemas de Cableado Tradicionales ( Datos ) Impresora PC-3 Servidor PC-1 PC-2 PC-4 PC-5 CARGA TERMINAL 52  CARGA TERMINAL 52  C a b l e C o a x i a l

18. TOPOLOLOGÍA DE MEDIO COMÚN O “BUS” MODELOS ANTERIORES TOPOLOLOGÍA EN ANILLO

19. TOPOLOGÍA EN ESTRELLA O ÁRBOL MODELO ACTUAL CONCENTRADOR

20. Integración de Servicios, voz, datos, video,.... Mayor ancho de banda en aplicaciones a nivel de usuario. Desarrollo acelerado de hardware y software. Gestión de bases de datos por varios usuarios a la vez. Reducir costes, aumentar de la productividad. TENDENCIAS

21. SOLUCIÓN Instalación que ofrece un sistema global para transferencia de voz, datos, imágenes, video y otros servicios tanto actuales como futuros y que está diseñado con arquitectura integral, abierta, con posibilidades de crecimiento y soporte de nuevas tecnologías. “ Sistema de Cableado Estructurado”

22. VENTAJAS Fácil administración y seguimiento del sistema. Requiere bajo mantenimiento . Vida útil >10 años. Es modular para cubrir nuevas necesidades. Optimiza espacios. Satisface amplios anchos de banda (100 MHz). El cableado no depende de la aplicación ni del proveedor, es independiente.

23. VIABILIDAD 0 1 2 3 4 5 6 7 8 Software Red Lan Estación de Trabajo Mainframe Servidor Sistema de Cableado Años Permanencia de los Sistemas

24. LA ESTRUCTURA EMPLEADA O TOPOLOGÍA SERÁ EN ESTRELLA O ÁRBOL RECUERDA QUE ..... CONCENTRADOR

25. SUBSISTEMAS BASICOS Subsistema Vertical ESTRUCTURA DEL “S.C.E.” Subsistema de Área de Trabajo Subsistema de Cableado Horizontal “ CLOSET” de planta “ CLOSET”principal “ CLOSET ” de planta SERVIDOR+SAI Administración de Planta Administración de Planta ADMINISTRACIÓN PRINCIPAL y Sala de Equipos. (entradas al edificio) Subsistema Campus

26. ÁREA DE TRABAJO CABLEADO HORIZONTAL SALA DE EQUIPOS TOMA RJ45 Cableado Horizontal CABLE de Parcheo Cable del Area de Trabajo Cable de Equipo A <= 3m B <= 90m C <= 7m (A + C menor ó igual 10 m.) NORMAS: ISO/IEC 1180 - ANSI/TIA/EIA- 568-A/B MODELO DE REFERENCIA A + B +C menor ó igual 100 m.

27. Resumen: Subsistema de Área de Trabajo Línea de “Datos” Línea de “Voz” Cableado horizontal Placa + caja Tomas RJ45 de Telecomunicaciones Cableado del Área de trabajo Latiguillos máximo 3m

28. Resumen: Subsistema Cableado Horizontal Cables normalizados para instalación estandarizada: UTP 4 pares, 100  , 24 AWG (0’51mm 2 ), conductores rígidos. STP 2/4 pares, 150  24 AWG (0’51mm 2 ), conductores rígidos. Fibra Óptica. 50/62.5/125  m ( micras) multimodo. Tomas de Telecomunicaciones Cableado horizontal Subsistema de Administración 90 m Area de trabajo.

29. Resumen: Subsistema Vertical Cableado de campus “ CLOSET ” O ARMARIO DE DISTRIBUCIÓN DE PLANTA ARMARIO PRINCIPAL Entradas RTB al edificio Planta BAJA Planta 1ª Planta 2ª Planta 3ª CABLEADO VERTICAL

30. COLORES ORDEN Y DE LOS PARES Nº DE PAR: 1 2 3 4 BLANCO·AZUL+AZUL BLANCO·NARANJA+NARANJA BLANCO·VERDE+VERDE BLANCO·MARRÓN+MARRÓN CAT. 5E - 24 AWG ISO/IEC 11801

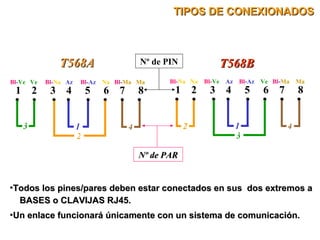

31. Todos los pines/pares deben estar conectados en sus dos extremos a BASES o CLAVIJAS RJ45. Un enlace funcionará únicamente con un sistema de comunicación. TIPOS DE CONEXIONADOS T568A T568B 2 3 4 5 6 7 8 Bl - Ve Ve Bl - Na Az Bl -Az Na Bl - Ma Ma • • • • • • • • 2 3 4 5 6 7 8 Bl- Na Na Bl- Ve Az Bl -Az Ve Bl - Ma Ma • • • • • • • • 3 1 2 4 Nº de PIN Nº de PAR 2 1 3 4

32. RJ45 - ORDEN Y TIPO DE CONEXIÓN VISTA CON EL CLIP HACIA ABAJO 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 T568A T568B

33. Pero no olvidemos que además .......... Ofrece Ventajas inherentes de Calidad de Servicio . Mayor aprovechamiento en la implantación y asimilación de presentes y futuras tecnologías para la producción y competitividad . En los Sistemas de Cableado Estructurado .......... Hay un esfuerzo adicional de Estudio de los servicios a prestar actuales y futuros. Inversión económica inicial. CONCLUSIONES ÚLTIMA DIAPOSITIVA a exponer

34. SISTEMAS DE CABLEADO ISO International Organization for Standarization IEC International Electrotechnical Commission. CENELEC Estándar Europeo. ANSI/TIA/EIA Asociation national standarization / Telecommunication Industry Association / Electronics Industries Association SEGURIDAD NFPA Nacional Fire Protection Agency UL Underwriters Laboratories Association Harm to the telephone network. FCC Federal Communication Commission ORGANISMOS NORMATIVOS PARA “S.C.E.”

35. GLOSARIO - 1 RTB - R ed T elefónica B ásica Es una red de conmutación de circuitos que permite la comunicación telefónica entre dos o más usuarios, previo establecimiento de una llamada. PABX/PBX - P rivate A utomatic B ranch e X change Central automática privada de conmutación, situada en casa del usuario que proporciona comunicación entre ellos y con la RTB. SERVIDOR Ordenador y programas especiales, que dentro de una red ofrece servicios a otros usuarios. SAI – S istema de A limentación I ninterrupida, que asegura (por corto espacio) el suministro de tensión en caso de fallo. En inglés UPS (uninterrupible power system) .
