1. 1
CABLEADO
ESTRUCTURADO
W. Mauricio Hernández
Primer semestre Ing. Telecomunicaciones
UCC
Contexto de Ingeniería de Telecomunicaciones

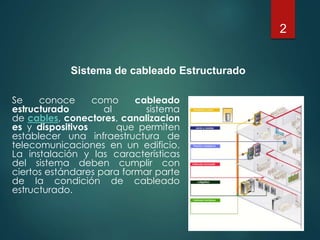

2. Sistema de cableado Estructurado
Se conoce como cableado
estructurado al sistema
de cables, conectores, canalizacion
es y dispositivos que permiten
establecer una infraestructura de
telecomunicaciones en un edificio.
La instalación y las características
del sistema deben cumplir con
ciertos estándares para formar parte
de la condición de cableado
estructurado.
2

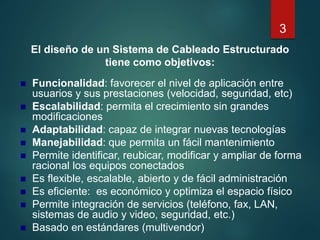

3. El diseño de un Sistema de Cableado Estructurado
tiene como objetivos:
 Funcionalidad: favorecer el nivel de aplicación entre
usuarios y sus prestaciones (velocidad, seguridad, etc)
 Escalabilidad: permita el crecimiento sin grandes
modificaciones
 Adaptabilidad: capaz de integrar nuevas tecnologías
 Manejabilidad: que permita un fácil mantenimiento
 Permite identificar, reubicar, modificar y ampliar de forma
racional los equipos conectados
 Es flexible, escalable, abierto y de fácil administración
 Es eficiente: es económico y optimiza el espacio físico
 Permite integración de servicios (teléfono, fax, LAN,
sistemas de audio y video, seguridad, etc.)
 Basado en estándares (multivendor)
3

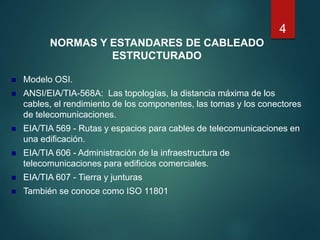

4. NORMAS Y ESTANDARES DE CABLEADO
ESTRUCTURADO
 Modelo OSI.
 ANSI/EIA/TIA-568A: Las topologías, la distancia máxima de los
cables, el rendimiento de los componentes, las tomas y los conectores
de telecomunicaciones.
 EIA/TIA 569 - Rutas y espacios para cables de telecomunicaciones en
una edificación.
 EIA/TIA 606 - Administración de la infraestructura de
telecomunicaciones para edificios comerciales.
 EIA/TIA 607 - Tierra y junturas
 También se conoce como ISO 11801
4

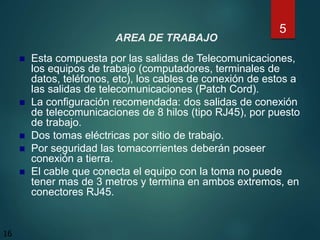

5. AREA DE TRABAJO
 Esta compuesta por las salidas de Telecomunicaciones,
los equipos de trabajo (computadores, terminales de
datos, teléfonos, etc), los cables de conexión de estos a
las salidas de telecomunicaciones (Patch Cord).
 La configuración recomendada: dos salidas de conexión
de telecomunicaciones de 8 hilos (tipo RJ45), por puesto
de trabajo.
 Dos tomas eléctricas por sitio de trabajo.
 Por seguridad las tomacorrientes deberán poseer
conexión a tierra.
 El cable que conecta el equipo con la toma no puede
tener mas de 3 metros y termina en ambos extremos, en
conectores RJ45.
5
16

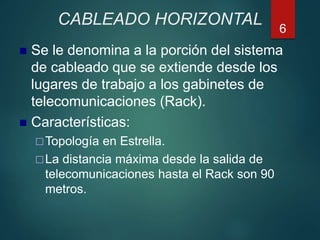

6. CABLEADO HORIZONTAL
 Se le denomina a la porción del sistema
de cableado que se extiende desde los
lugares de trabajo a los gabinetes de
telecomunicaciones (Rack).
 Características:
Topología en Estrella.
La distancia máxima desde la salida de
telecomunicaciones hasta el Rack son 90
metros.
6

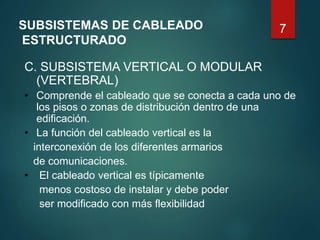

7. 7SUBSISTEMAS DE CABLEADO
ESTRUCTURADO
C. SUBSISTEMA VERTICAL O MODULAR
(VERTEBRAL)
• Comprende el cableado que se conecta a cada uno de
los pisos o zonas de distribución dentro de una
edificación.
• La función del cableado vertical es la
interconexión de los diferentes armarios
de comunicaciones.
• El cableado vertical es típicamente
menos costoso de instalar y debe poder
ser modificado con más flexibilidad

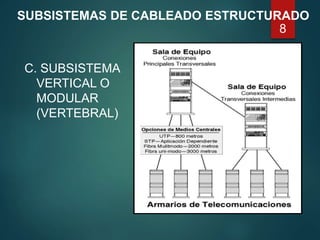

8. 8
SUBSISTEMAS DE CABLEADO ESTRUCTURADO
C. SUBSISTEMA
VERTICAL O
MODULAR
(VERTEBRAL)

9. 9
APLICACIONES DE CABLEADO
ESTRUCTURADO
• Voz y Teléfonos
• Comunicaciones de Datos
• Redes de Area Local
• Vídeo
• Sistemas de seguridad
• Otros sistemas de Señales

10. 10COMPONENTES DE CABLEADO
ESTRUCTURADO
A. Medios Físicos.
B. Dispositivos de Interconexión.
C. Conectores PLUG y JACKS.
D. Adaptadores.
E. Equipos Electrónicos de transmisión.
F. Protecciones Eléctricas.
G. Accesorios y Herramientas.

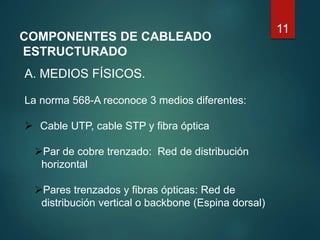

11. 11
COMPONENTES DE CABLEADO
ESTRUCTURADO
A. MEDIOS FÍSICOS.
La norma 568-A reconoce 3 medios diferentes:
 Cable UTP, cable STP y fibra óptica
Par de cobre trenzado: Red de distribución
horizontal
Pares trenzados y fibras ópticas: Red de
distribución vertical o backbone (Espina dorsal)

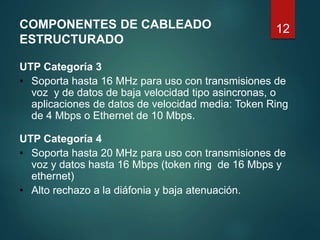

12. 12
UTP Categoría 3
• Soporta hasta 16 MHz para uso con transmisiones de
voz y de datos de baja velocidad tipo asincronas, o
aplicaciones de datos de velocidad media: Token Ring
de 4 Mbps o Ethernet de 10 Mbps.
UTP Categoría 4
• Soporta hasta 20 MHz para uso con transmisiones de
voz y datos hasta 16 Mbps (token ring de 16 Mbps y
ethernet)
• Alto rechazo a la diáfonia y baja atenuación.
COMPONENTES DE CABLEADO
ESTRUCTURADO

13. 13
UTP Categoría 5
• Hasta 100 MHz para aplicaciones de mas de 100 Mbps.
• Aplicaciones de voz y redes LAN, con las velocidades
requeridas en aplicaciones de ATM y Fast-ethernet.
• Es el sistema de mejor rendimiento en la actualidad.
UTP Categoría 5E y 6
• GigaSPEED (Anixter niveles 6 y 7)
• Ethernet a 1 Gbps y ATM a 1.2 Gbps y 2.4 Gbps
• Soporta los 77 canales (550 Mhz) de vídeo analógico de
banda ancha
• No estandarizado (ANSI/TIA/EIA 568 y TSB36 solo
define UTP hasta categoría 5E)
• Categoría 6 a 200 y 250 Mhz y Categoría 7 a 600 Mhz
• Estándar de conectores es a 100 Mhz (cuello de botella)
COMPONENTES DE CABLEADO ESTRUCTURADO

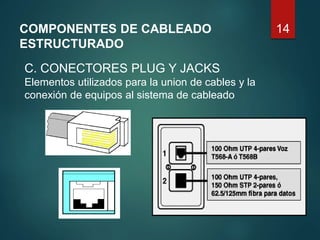

14. 14COMPONENTES DE CABLEADO
ESTRUCTURADO
C. CONECTORES PLUG Y JACKS
Elementos utilizados para la union de cables y la
conexión de equipos al sistema de cableado

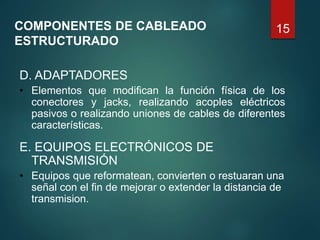

15. 15COMPONENTES DE CABLEADO
ESTRUCTURADO
D. ADAPTADORES
• Elementos que modifican la función física de los
conectores y jacks, realizando acoples eléctricos
pasivos o realizando uniones de cables de diferentes
características.
E. EQUIPOS ELECTRÓNICOS DE
TRANSMISIÓN
• Equipos que reformatean, convierten o restuaran una
señal con el fin de mejorar o extender la distancia de
transmision.

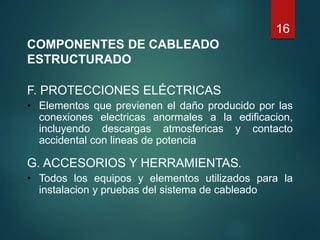

16. 16
COMPONENTES DE CABLEADO
ESTRUCTURADO
F. PROTECCIONES ELÉCTRICAS
• Elementos que previenen el daño producido por las
conexiones electricas anormales a la edificacion,
incluyendo descargas atmosfericas y contacto
accidental con lineas de potencia
G. ACCESORIOS Y HERRAMIENTAS.
• Todos los equipos y elementos utilizados para la
instalacion y pruebas del sistema de cableado

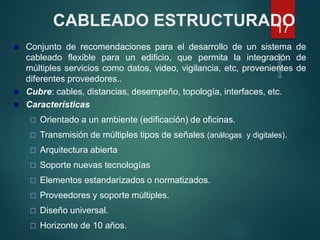

17. CABLEADO ESTRUCTURADO
 Conjunto de recomendaciones para el desarrollo de un sistema de
cableado flexible para un edificio, que permita la integración de
múltiples servicios como datos, video, vigilancia, etc, provenientes de
diferentes proveedores..
 Cubre: cables, distancias, desempeño, topología, interfaces, etc.
 Características
 Orientado a un ambiente (edificación) de oficinas.
 Transmisión de múltiples tipos de señales (análogas y digitales).
 Arquitectura abierta
 Soporte nuevas tecnologías
 Elementos estandarizados o normatizados.
 Proveedores y soporte múltiples.
 Diseño universal.
 Horizonte de 10 años.
17

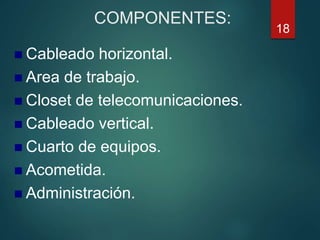

18. COMPONENTES:
 Cableado horizontal.
 Area de trabajo.
 Closet de telecomunicaciones.
 Cableado vertical.
 Cuarto de equipos.
 Acometida.
 Administración.
18

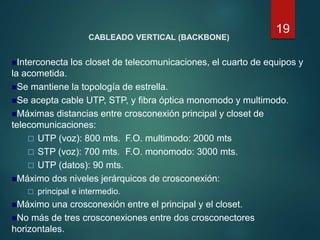

19. CABLEADO VERTICAL (BACKBONE)
Interconecta los closet de telecomunicaciones, el cuarto de equipos y
la acometida.
Se mantiene la topología de estrella.
Se acepta cable UTP, STP, y fibra óptica monomodo y multimodo.
Máximas distancias entre crosconexión principal y closet de
telecomunicaciones:
 UTP (voz): 800 mts. F.O. multimodo: 2000 mts
 STP (voz): 700 mts. F.O. monomodo: 3000 mts.
 UTP (datos): 90 mts.
Máximo dos niveles jerárquicos de crosconexión:
 principal e intermedio.
Máximo una crosconexión entre el principal y el closet.
No más de tres crosconexiones entre dos crosconectores
horizontales.
19

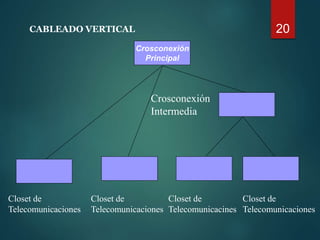

20. 20CABLEADO VERTICAL
Crosconexión
Principal
Crosconexión
Intermedia
Closet de
Telecomunicaciones
Closet de
Telecomunicaciones
Closet de
Telecomunicacines
Closet de
Telecomunicaciones

21. CLOSET DE TELECOMUNICACIONES
 Atiende un piso concentrando los puntos del área de trabajo y los
equipos intermedios. Terminación del cableado horizontal.
 Mínimo uno por piso.
 Cerca al centro del área servida.
 Sin cieloraso.
 Puerta: ancho mínimo: 91cms. Alto 2 mts.
 No define el tipo de cable de crosconexión pero la combinación
del patch cord, cables a equipos y el wall cord no debe exceder
los 10 mts.
 La crossconexión se puede hacer de dos formas:
 Directamente al equipo.
 A través de patch panel al equipo.
 Mínimo dos salidas eléctricas dobles a 120 V, 20A en circuitos
diferentes.
21

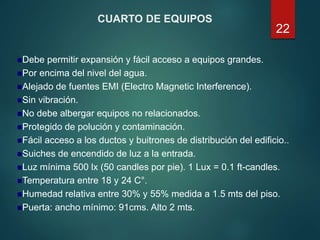

22. CUARTO DE EQUIPOS
Debe permitir expansión y fácil acceso a equipos grandes.
Por encima del nivel del agua.
Alejado de fuentes EMI (Electro Magnetic Interference).
Sin vibración.
No debe albergar equipos no relacionados.
Protegido de polución y contaminación.
Fácil acceso a los ductos y buitrones de distribución del edificio..
Suiches de encendido de luz a la entrada.
Luz mínima 500 lx (50 candles por pie). 1 Lux = 0.1 ft-candles.
Temperatura entre 18 y 24 C°.
Humedad relativa entre 30% y 55% medida a 1.5 mts del piso.
Puerta: ancho mínimo: 91cms. Alto 2 mts.
22

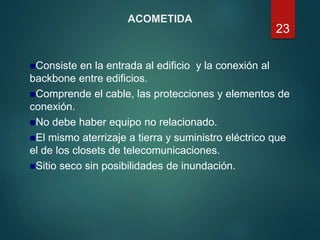

23. ACOMETIDA
Consiste en la entrada al edificio y la conexión al
backbone entre edificios.
Comprende el cable, las protecciones y elementos de
conexión.
No debe haber equipo no relacionado.
El mismo aterrizaje a tierra y suministro eléctrico que
el de los closets de telecomunicaciones.
Sitio seco sin posibilidades de inundación.
23

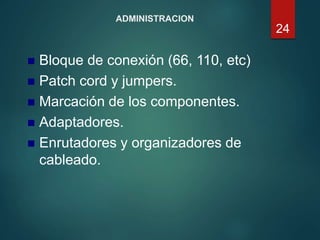

24. ADMINISTRACION
 Bloque de conexión (66, 110, etc)
 Patch cord y jumpers.
 Marcación de los componentes.
 Adaptadores.
 Enrutadores y organizadores de
cableado.
24

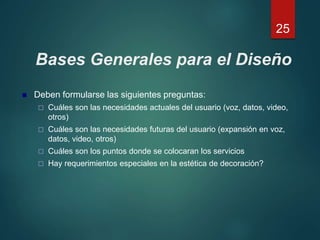

25. Bases Generales para el Diseño
 Deben formularse las siguientes preguntas:
 Cuáles son las necesidades actuales del usuario (voz, datos, video,
otros)
 Cuáles son las necesidades futuras del usuario (expansión en voz,
datos, video, otros)
 Cuáles son los puntos donde se colocaran los servicios
 Hay requerimientos especiales en la estética de decoración?
25

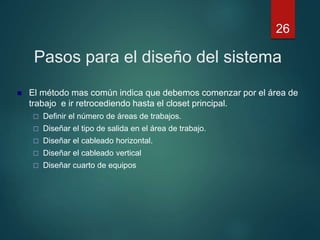

26. Pasos para el diseño del sistema
 El método mas común indica que debemos comenzar por el área de
trabajo e ir retrocediendo hasta el closet principal.
 Definir el número de áreas de trabajos.
 Diseñar el tipo de salida en el área de trabajo.
 Diseñar el cableado horizontal.
 Diseñar el cableado vertical
 Diseñar cuarto de equipos
26

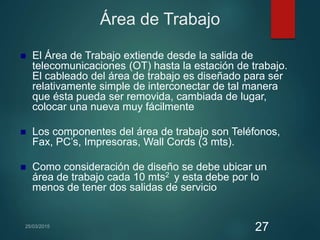

27. Área de Trabajo
 El Área de Trabajo extiende desde la salida de
telecomunicaciones (OT) hasta la estación de trabajo.
El cableado del área de trabajo es diseñado para ser
relativamente simple de interconectar de tal manera
que ésta pueda ser removida, cambiada de lugar,
colocar una nueva muy fácilmente
 Los componentes del área de trabajo son Teléfonos,
Fax, PC’s, Impresoras, Wall Cords (3 mts).
 Como consideración de diseño se debe ubicar un
área de trabajo cada 10 mts2 y esta debe por lo
menos de tener dos salidas de servicio
27

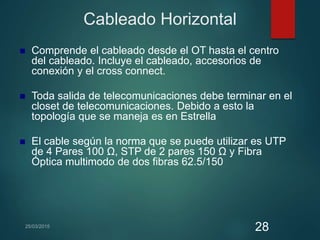

28. Cableado Horizontal
 Comprende el cableado desde el OT hasta el centro
del cableado. Incluye el cableado, accesorios de
conexión y el cross connect.
 Toda salida de telecomunicaciones debe terminar en el
closet de telecomunicaciones. Debido a esto la
topología que se maneja es en Estrella
 El cable según la norma que se puede utilizar es UTP
de 4 Pares 100 Ω, STP de 2 pares 150 Ω y Fibra
Óptica multimodo de dos fibras 62.5/150
28

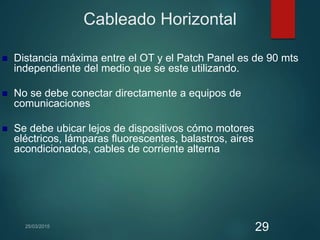

29. Cableado Horizontal
 Distancia máxima entre el OT y el Patch Panel es de 90 mts
independiente del medio que se este utilizando.
 No se debe conectar directamente a equipos de
comunicaciones
 Se debe ubicar lejos de dispositivos cómo motores
eléctricos, lámparas fluorescentes, balastros, aires
acondicionados, cables de corriente alterna
29

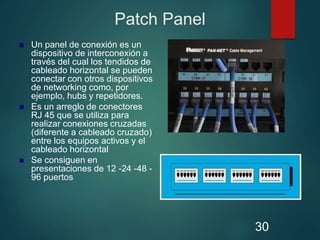

30. Patch Panel
 Un panel de conexión es un
dispositivo de interconexión a
través del cual los tendidos de
cableado horizontal se pueden
conectar con otros dispositivos
de networking como, por
ejemplo, hubs y repetidores.
 Es un arreglo de conectores
RJ 45 que se utiliza para
realizar conexiones cruzadas
(diferente a cableado cruzado)
entre los equipos activos y el
cableado horizontal
 Se consiguen en
presentaciones de 12 -24 -48 -
96 puertos
30

31. Cuarto de Telecomunicaciones
 Se define como el espacio dedicado para la instalación de los racks
de comunicaciones Puede ser una habitación o en algunos casos
un gabinete.
 Mínimo uno por piso o por cada 1000 mts2
 Características:
 Área exclusiva dentro de un edificio para el equipo de
telecomunicaciones
 Su función principal es la terminación de cableado horizontal
 Puerta debe ser de 91 cms de Ancho por 2 mts de Alto y debe abrir
hacia afuera
 Su temperatura ambiente debe estar entre los 18 – 24 grados
centigrados
 Los cuartos de telecomunicaciones deben estar libre de amenazas de
inundación.
 Regulador, UPS
31

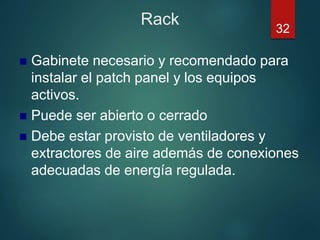

32. Rack
 Gabinete necesario y recomendado para
instalar el patch panel y los equipos
activos.
 Puede ser abierto o cerrado
 Debe estar provisto de ventiladores y
extractores de aire además de conexiones
adecuadas de energía regulada.
32

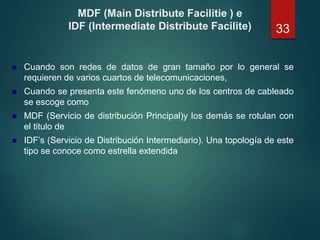

33. MDF (Main Distribute Facilitie ) e
IDF (Intermediate Distribute Facilite)
 Cuando son redes de datos de gran tamaño por lo general se
requieren de varios cuartos de telecomunicaciones,
 Cuando se presenta este fenómeno uno de los centros de cableado
se escoge como
 MDF (Servicio de distribución Principal)y los demás se rotulan con
el titulo de
 IDF’s (Servicio de Distribución Intermediario). Una topología de este
tipo se conoce como estrella extendida
33

34. Topología de Estrella extendida para varios pisos
34

35. Campus compuesto por varios edificios
35
