1. TALLER DE CABLEADO ESTRUCTURADO
INTEGRANTES: Ana Cristina Jiménez Gamma
Norida Rodriguez Gonzalez
Presentado a: Ing. Quevin Barrera
Grado: 11F
INSTITUTO EDUCATIVO BRAULIO GONZALEZ
YOPAL, CASANARE
2012

2. INSTITUCIÓN EDUCATIVA BRAULIO GONZÁLEZ
ÉNFASIS EN INFORMÁTICA – TEC. MANTENIMIENTO EQUIPOS DE
CÓMPUTO
TALLER DE CABLEADO ESTRUCTURADO
1. ¿Qué es un sistema de cableado estructurado?
Cableado Estructurado es el cableado de un edificio o una serie de edificios
que permite interconectar equipos activos, de diferentes o igual tecnología
permitiendo la integración de los diferentes servicios que dependen del
tendido de cables como datos, telefonía, control, etc.
2. ¿Cuál es el objetivo de construir un cableado estructurado?
El objetivo fundamental es cubrir las necesidades de los usuarios durante la
vida útil del edificio sin necesidad de realizar más tendido de cables.

3. 3. ¿Quienes hacen los estándares de cableado estructurado?
ANSI: American National Standards Institute. Organización Privada sin
fines de lucro fundada en 1918, la cual administra y coordina el sistema de
estandarización voluntaria del sector privado de los Estados Unidos.
•EIA: ElectronicsIndustryAssociation.Fundada en 1924. Desarrolla normas y
publicaciones sobre las principales áreas técnicas: los componentes
electrónicos, electrónica del consumidor, información electrónica, y
telecomunicaciones.
TIA:TelecommunicationsIndustryAssociation.Fundada en 1985 después del

4. rompimiento del monopolio de AT&T. Desarrolla normas de cableado
industrial voluntario para muchos productos de las telecomunicaciones y
tiene más de 70 normas prestablecidas.
•ISO: InternationalStandardsOrganization.Organización no gubernamental
creada en 1947 a nivel Mundial, de cuerpos de normas nacionales, con más
de 140 países.
4. Explique los siguientes organismos y normas que rigen para el cableado
estructurado:
ANSI:American National Standards Institute. Organización Privada sin fines
de lucro fundada en 1918, la cual administra y coordina el sistema de
estandarización voluntaria del sector privado de los Estados Unidos.
•EIA: ElectronicsIndustryAssociation.Fundada en 1924. Desarrolla normas y
publicaciones sobre las principales áreas técnicas: los componentes
electrónicos, electrónica del consumidor, información electrónica, y
telecomunicaciones.

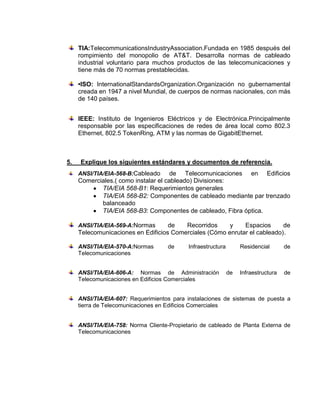

5. TIA:TelecommunicationsIndustryAssociation.Fundada en 1985 después del
rompimiento del monopolio de AT&T. Desarrolla normas de cableado
industrial voluntario para muchos productos de las telecomunicaciones y
tiene más de 70 normas prestablecidas.
•ISO: InternationalStandardsOrganization.Organización no gubernamental
creada en 1947 a nivel Mundial, de cuerpos de normas nacionales, con más
de 140 países.
IEEE: Instituto de Ingenieros Eléctricos y de Electrónica.Principalmente
responsable por las especificaciones de redes de área local como 802.3
Ethernet, 802.5 TokenRing, ATM y las normas de GigabitEthernet.
5. Explique los siguientes estándares y documentos de referencia.
ANSI/TIA/EIA-568-B:Cableado de Telecomunicaciones en Edificios
Comerciales.( como instalar el cableado) Divisiones:
TIA/EIA 568-B1: Requerimientos generales
TIA/EIA 568-B2: Componentes de cableado mediante par trenzado
balanceado
TIA/EIA 568-B3: Componentes de cableado, Fibra óptica.
ANSI/TIA/EIA-569-A:Normas de Recorridos y Espacios de
Telecomunicaciones en Edificios Comerciales (Cómo enrutar el cableado).
ANSI/TIA/EIA-570-A:Normas de Infraestructura Residencial de
Telecomunicaciones
ANSI/TIA/EIA-606-A: Normas de Administración de Infraestructura de
Telecomunicaciones en Edificios Comerciales
ANSI/TIA/EIA-607: Requerimientos para instalaciones de sistemas de puesta a
tierra de Telecomunicaciones en Edificios Comerciales
ANSI/TIA/EIA-758: Norma Cliente-Propietario de cableado de Planta Externa de
Telecomunicaciones

6. 6. ¿Cuál es la diferencia entre la norma ANSI/TIA/EIA-568-B Y ANSI/TIA/EIA-
568-A?
La diferencia entre ellas es la siguiente:
T568A el par 2 (color naranja) termina en los contactos 3 y 6, y el par 3
(color verde) en los contactos 1 y 2.
T568B se invierte la terminación del par 2 con el par 3
7. Explique los siguientes elementos que constituyen la estructura de un
cableado estructurado. (Debe ir con imágenes):

7. Cableado de campus: Cableado de todos los distribuidores de edificios al
distribuidor de campus.
Cableado Vertical:Cableado de los distribuidores del piso al distribuidor del
edificio.

8. Cableado Horizontal:Cableado desde el distribuidor de piso a los puestos
de usuario.
Cableado de Usuario:Cableado del puesto de usuario a los equipos

9. 8. Explique cada uno de los siguientes componentes del cableado
estructurado:
Área de trabajo:Es el sector en donde se ubica el usuario con sus equipos
(datos, voz, etc.). La salida de telecomunicaciones se materializa mediante
el conector
Armario de telecomunicaciones: Los armarios de telecomunicaciones
proporcionan muchas funciones diferentes para el sistema de cables, y
frecuentemente son considerados como un subsistema separado pero que
forma parte del sistema jerárquico de cableado descrito en las secciones 4
y 5. La función primordial de un armario de telecomunicaciones tiene que
ver con La terminación de la distribución por cable horizontal. Los cables
horizontales de todo tipo acaban en el armario de telecomunicaciones, en
un equipo conector compatible. Del mismo modo, Tipos reconocidos de
cable medular acaban también en equipo conector compatible en el armario
de telecomunicaciones. La conexión cruzada de terminaciones de cables
horizontales y medulares que usa puentes o cuerdas auxiliares permite que
haya una conectividad flexible cuando ensanchan o extienden varios
servicios a conectores/salida de telecomunicaciones. Equipo de conexión,
puentes y cuerda auxiliares usados para estos fines reciben el nombre
colectivo de “conexión cruzada horizontal”.
Sala de equipos:Se define como el espacio donde residen los equipos de

10. telecomunicaciones comunes de un edificio (PBX, centrales de video,
Servidores, etc.).
Solo se admiten equipos directamente relacionados con los sistemas de
telecomunicaciones.
En su diseño se debe prever tanto para equipos actuales como para
equipos a implementar en el futuro.
9. En un diagrama de distribución de cableado estructurado señale cada
uno de los elementos del punto 6 y 7

11. 1.Área de trabajo 2.Toma de equipos 3.Cableado Horizontal 4.Armario de
telecomunicaciones (racks, closet).5.Cableado vertical
10. Cuáles son las distancias máximas en cableado horizontal?
La distancia máxima horizontal para cumplir con la categoría es 90m.
Longitudes máximas del cable en el TC:
Se permiten hasta 2 cables/puentes en la TC (Permite la
interconexión o la conexión cruzada)
Ningún cable (patch cord) sencillo puedeexceder de 6 m de
longitud.
El total de los cables (patch cords) en la TC nopuede exceder de 7
m.
Los cables Del área de trabajo no deben exceder3 metros (10 pies) de
longitud.
Total de 10m horizontalmente para todos loscables de conexiones, puentes y
cables deequipos en el área de trabajo y en el closet detelecomunicaciones.
10 m de cables más 90 m de cableado en el enlace = 100 metros totales de

12. longitud del canal.
11. En una red con cableado estructurado, cuales son los componentes de
un puesto de trabajo?
KEYSTONE:dispositivo modular de conexión mono línea, hembra, apto
para conectar plug RJ45, que permite su inserción en rosetas y frentes de
patch panels especiales mediante un sistema de encastre. Permite la
colocación de la cantidad exacta de conexiones necesarias.
PATCH PANEL: Están formados por un soporte, usualmente metálico y de
medidas compatibles con rack de19”, que sostiene placas de circuito

13. impresosobre la que se montan: de un lado losconectores RJ45 y del otro
los conectores IDCpara block tipo 110.
ROSETAS INTEGRADAS: Usualmente de 2 bocas, aunque existe también
la versión reducida de 1 boca. Posee un circuito impreso que soporta
conectores RJ45 y conectores IDC (Insulation Desplacement Connector) de
tipo 110 para conectar los cables UTP sólidos con la herramienta de
impacto. Se proveen usualmente con almohadilla autoadhesiva para fijar a
la pared y/o perforación para tornillo.

14. CABLE UTP SOLIDO: Se presenta en cajas de 1000 pies (305 mts) para su
fácil manipulación, no se enrosca, y vienemarcado con números que
representan la distancia en pies de cada tramo en forma correlativa,con lo
que se puede saber la longitud utilizada y la distancia que aun queda
disponible en lacaja con solo registrar estos números y realizar una simple
resta
PATCH CORD: Están construidos con cable UTP de 4 pares flexible
terminado en un plug 8P8C en cada punta de modo de permitir la conexión
de los 4 pares en un conector RJ45. A menudo se proveen de distintos
colores y con un dispositivo plástico que impide que se curven en la zona
donde el cable se aplana al acometer al plug.
PLUG 8P8C: Plug de 8 contactos, similar al plug americano RJ11 utilizado
en telefonía, pero de más capacidad. . Poseecontactosbañados en oro..

15. CABLE UTP FLEXIBLE: Igual al sólido, pero sus hilos interiores están
constituidos por cables flexibles en lugar de alambres.
HERRAMIENTAS:

16. DE IMPACTO: Es la misma que se utiliza con block de tipo 110 de la
ATT.Posee un resorte que se puede graduar para dar distintaspresiones de
trabajo y sus puntas pueden ser cambiadas parapermitir la conexión de
otros block.
CRIMPEAR: permite plugs de mayor tamaño (8posiciones). Al igual que ella
permite: cortar el cable,pelarlo y apretar el conector para fijar los hilos
flexiblesdel cable a los contactos.
CORTADOR Y PELADOR DE CABLES: Permite agilizar notablemente la

17. tarea de pelado de vainas de los cables UTP, tanto sólida como flexible,así
como el emparejado de los pares internos del mismo.
PROBADOR RAPIDO DE CABLEADO: Ideal para controlar los cableados
(no para certificar) porparte del técnico instalador. De bajo costo y
fácilmanejo.Permite detectar fácilmente: cables cortados o encortocircuito,
cables corridos de posición, piernasinvertidas, etc.

18. 12. Cuáles son los elementos que componen un gabinete de
telecomunicaciones o rack:
Los gabinetes están constituidos por estructuras modulares (racks).
Cada “rack” debe poder contener los paneles de permutación “patch panels”, los
organizadores horizontales para los patch cords, los equipos activos y/o
eventuales, paneles ciegos, etc.
Los elementos que componen al rack son: elementos electrónicos, dispositivos,
pancheras, y todo otro elemento necesario para el futuro enlace con los puestos
del sector y con el rack principal de la red. A este rack a meten los tendidos
provenientes de los puestos de trabajos (cableado horizontal) el tendido del
cableado vertical y los internos de la red de telefonía que se distribuirán por el
cableado
13. Mediante un cuadro realice la comparación entre un cable UTP, STP,
coaxial y fibra óptica
CABLE UTP CABLE STP COAXIAL FIBRA
OPTICA

19. -Es el soporte físico -Son muy costosos -El cable coaxial -Poco peso
más utilizado en las es más económico
redes LAN. -No son tan flexibles que el cable de -Inmunidad al
y tienen requisitos fibra óptica y la ruido.
-Bajo costo adicionales, debido tecnología es
al blindaje, que sumamente -Baja atenuación
-su instalación es dificultan el trabajo conocida. Soporta una
rápida y sencilla. con ellos. transferencia de
- Topología bus datos que ronda
-Es el tipo de cable el orden de los
de red más común 100 Mbps
en Norteamérica y
muchas otras -Ancho de banda
áreas. que va desde
decenas de Mega
-Topología estrella Hertz hasta
varios Giga Hertz
(fibra mono
modo).
-Topología
Estrella
14. Explique cada uno de los siguientes pasos a seguir para llevar a cabo
un cableado estructurado:
a. Levantamiento de información
b. Planificación
c. Negociación
d. Instalación
e. Verificación de funcionalidad y certificación
f. Documentación de la red
a. Levantamiento de información

20. Es el proceso por el cual se recopila datos e información de la situación
actual de un sistema con el fin de identificar problemas y oportunidades de
mejorar.
Se inicia con un plano de la edificación donde se va realizar el cableado,
informe de las expectativas que se tiene del cableado a instalar así como de
las limitaciones físicas, estructurales, de organización y presupuestarias con
las que se cuenta.
b. Planificación
Una de las primeras decisiones que debe tomar al planificar la red es la
localización del centro de cableado, porque allí es donde se deberá
instalar la mayoría de los cables y dispositivos de networking. Lo más
importante es la selección de los cuartos de equipos y cableados.
Se debe generar un informe que indique en detalle los cambios
estructurales a realizar así como una propuesta del cronograma de

21. instalación del cableado y los elementos de comunicación.
También se debe tener encuentra los siguientes temas:
• Procedimientos de seguridad para la instalación de una red.
• Documentación de una red.
• Equipos para la instalación de una red.
• Flujo de trabajo.
• Planificación del flujo de materiales.
c. Negociación
Debe ser negociado con los usuarios, arquitectos, gerentes o cualquier otro
personal encargado de la instalación y los espacios. Para verificar la
factibilidad técnica, financiera y organizacional de los cambios propuestos
en el diseño elaborado.
•Se debe generar en esta tarea un informe que plasme las alteraciones que
deban realizarse al documento generado en la planeación en función de las
negociaciones realizadas con los responsables del proyecto o instalación.
d. Instalación

22. En esta tarea se procede a la instalación física del cableado y los
componentes de comunicación y cómputo que han sido diseñados.
Se debe generar en esta tarea un informe que plasme las alteraciones que
deban realizarse al documento generado en la negociación en función de
los detalles técnicos y logísticos ocurridos durante la instalación de los
componentes de la red. La instalación también debe reflejar los
procedimientos que deben emplearse para realizar cualquier posible
modificación al sistema ya sea a nivel de enlaces de comunicación, equipos
de cómputo (tanto clientes como servidores), programas de administración,
colaboración y programas de productividad.
e. Verificación de funcionalidad y certificación

23. Luego de tener el cableado y sus componentes instalados se procede a
verificar la operatividad de los mismos. El proceso de verificación implica la
prueba de que los componentes funcionan y pueden operar, la verificación
normalmente ocurre en paralelo al proceso de instalación. El proceso de
verificación implica probar que el nivel de operación bajo diferentes
condiciones de los equipos que operan entre si, se ciñe a los estándares
prefijados durante la fase de diseño.
•El informe a generar en esta tarea es un informe que plasme los niveles de
operatividad que cumplen en cada uno de los enlaces físicos de la red.
f. Documentación de la red
Se debe plasmar un documento en función de los documentos generados
en cada una de las anteriores tareas. Esta información pasa a ser llamado
libro de la red que es un documento que plasma el estado actual de la red
y cada de los componentes.
15. Realice un cuadro comparativo entres las categorías del cable UTP

24. CATEGORÍAS UTP
CATEGORÍA CATEGO CATEGORÍ CATEGORÍ CATEGORÍ CATEGORÍ
R ÍA 2 A3 A4 A5 A6
1
Descrito en el El El cableado El cableado El cableado Redes de
estándar cableado de de de alta
EIA/TIA 568B. de Categoría 3 Categoría 4 Categoría 5 velocidad
El cableado Categoría se utiliza en se utiliza en puede hasta
2 puede redes redes transmitir 1Gbps
de Categoría transmitir datos (Equipos)
1 se utiliza datos 10BaseT y Token Ring
para puede y puede
a
comunicacion a transmitir transmitir
velocidades
es velocidad datos a datos de a hasta
es de velocidades velocidades
100 Mbps.
telefónicas y hasta 4 O 100
no es Mbps. de hasta 10 de hasta 16 BaseT
adecuado Mbps. Mbps.
para la
transmisión
de datos.
CATEGORIA VELOCIDAD
3 16 MHz
4 20 MHz
5 100 MHz
5e 100 MHz
6 250 MHz
6ª 500z

25. 16. Definición de:
a. Atenuación
b. Diafonía
a. Atenuación: Son perdidas de señal que se presentan por efectos resistivos
del cable y que es mayor a altas frecuencias.
Las señales de transmisión a través de largas distancias están sujetas a
distorsión que es una pérdida de fuerza o amplitud de la señal.

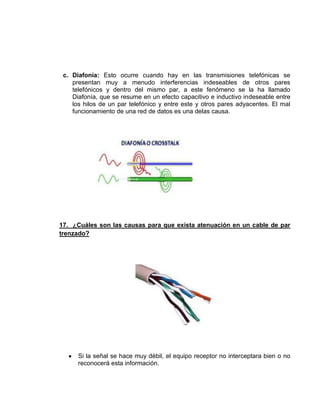

26. c. Diafonía: Esto ocurre cuando hay en las transmisiones telefónicas se
presentan muy a menudo interferencias indeseables de otros pares
telefónicos y dentro del mismo par, a este fenómeno se la ha llamado
Diafonía, que se resume en un efecto capacitivo e inductivo indeseable entre
los hilos de un par telefónico y entre este y otros pares adyacentes. El mal
funcionamiento de una red de datos es una delas causa.
17. ¿Cuáles son las causas para que exista atenuación en un cable de par
trenzado?
Si la señal se hace muy débil, el equipo receptor no interceptara bien o no
reconocerá esta información.

27. Esto causa errores, bajo desempeño al tener que transmitir la señal. Se
usan repetidores o amplificadores para extender las distancias de la red
más allá de las limitaciones del cable. La atenuación se mide con aparatos
que inyectan una señal de prueba de un extremo del cable.
Los problemas de cableado son una de las causas más comunes de fallas
de las redes. La calidad de los componentes de cableado utilizados, el
enrutamiento e instalación del cable y la calidad de las terminaciones de los
conectores serán los factores principales en la determinación de la calidad
del cableado.
18. ¿Cuáles son las prácticas recomendadas para la instalación de un cableado
estructurado certificado cada punto de red?
Es la conexión en la cual se le entrega al usuario el servicio de datos, voz,
video, control entre otros. Consta de un Jack (conector hembra de ocho pines)
denominado RJ45 o modular de ocho pines, salida de telecomunicaciones.
Puede instalar sobre la pared y dentro de ella, para lo cual se utiliza con un
fase plata o cubierta (cover). Se encuentra en presentación sencilla o
cuádruple.

28. 19.¿Cuáles son las recomendaciones para las terminaciones en los
conectores UTP?
El diseño de un Sistema de cableado UTP tiene una configuración de estrella,
todos las rosetas de conexión (outlets) están conectados a un Patch Panel Central
y los HUB's son utilizados para conectar a un servicio. Para la conexión entre el
Gabinete y la roseta de conexión el largo máximo aceptado es de 100 metros.
El cable consiste en 4 pares torcidos y existen 5 categorías siendo las tres más
importantes (3, 4 y 5) utilizadas en transmisión de datos. El cable Categoría 5
soporta transmisión de datos hasta 100 Megabytes por segundo.
20. Cuáles son las recomendaciones en cuanto a canalizaciones y ductos?
no deben circular junto a cables de energía dentro de la misma cañería por
Más corto que sea el trayecto.
Debe evitarse el cruce de cables UTP con cables de energía. De ser
necesario, estos deben:
realizarse a 90°.
Los cables UTP pueden circular por bandeja compartida con cables
de energía respetando elparalelismo a una distancia mínima de 10
cm. En el caso de existir una división metálicapuesta a tierra, esta
distancia se reduce a 7 cm.
En el caso de pisoductos o caños metálicos, la circulación puede ser
en conductos contiguos.
Si es inevitable cruzar un gabinete de distribución con energía , no
debe circularseparalelamente a más de un lateral.
• De usarse cañerías plásticas, lubricar los cables (talco industrial,
vaselina, etc.) para reducir lafricción entre los cables y las paredes
de los caños ya que esta genera un incremento de latemperatura
que aumenta la adherencia.
• El radio de las curvas no debe ser inferior a 2”.
• Las canalizaciones no deben superar los 20 metros o tener más de 2
cambios de dirección sin cajas de paso.
• En tendidos verticales se deben fijar los cables a intervalos regulares
para evitar el efecto delpeso en el acceso superior.

29. • Al utilizar fijaciones (grampas, precintos o zunchos) no excederse en
la presión aplicada (noarrugar la cubierta), pues puede afectar a los
conductores internos
21. ¿Cuáles son las recomendaciones en cuanto a la documentación para la
administración del cableado estructurado?
La administración del sistema de cableado incluye la documentación de los cables,
terminaciones de los mismos, cruzadas, paneles de “patcheo”, armarios de
telecomunicaciones y otros espacios ocupados por los sistemas de
telecomunicaciones.
La documentación es un componente de la máxima importancia para la operación
y el mantenimiento de los sistemas de telecomunicaciones.

30. Resulta importante poder disponer, en todo momento, de la documentación
actualizada, y fácilmente actualizable, dada la gran variabilidad de las
instalaciones debido a mudanzas, existentes, etc.
En particular, es muy importante proveerlos de planos de todos los pisos, en los
que se detallen:
- Ubicación de los gabinetes de telecomunicaciones
- Ubicación de ductos a utilizar para cableado vertical
- Disposición de tallada de los puestos eléctricos en caso de ser requeridos
- Ubicación de piso ductos si existen y pueden ser utilizados.
22. En el diseño de planos de cableado estructurado cuál es el esquema de
código de colores recomendado y el dibujo para:
UPS
Tablero de red normal
Tablero de red regulada
Cuarto de cableado horizontal (HC)
Cuarto de cableado intermedio (IC)
Cuarto de cableado principal (MC)
Punto lógico simple
Punto lógico doble (voz y datos)
Punto lógico triple (voz, datos y video)
Punto lógico sobre techo
Toma doble red regulada
]Toma doble red normal
Agrupación simbólica
Canaleta troncal
Bandeja troncal
Canaleta de distribución
Distribución por piso
Distribución por cielo raso

31. Distribución por tubería
Distribución por otras superficies
Canaleta en PV
Canaleta metálica
Transpuesto de muro o división
TABLERO DE RED NORMAL
TABLERO DE RED REGULADA

32. CUARTO DE ENCABEZADO HORIZONTAL (HC)

33. CUARTO DE CABLEADO INTERMEDIO (IC)
CUARTO DE CABLEADO PRINCIPAL (MC)
PUNTO LÓGICO SIMPLE

34. PUNTO LÓGICO DOBLE (VOZ Y DATOS)
PUNTO LÓGICO TRIPLE (VOZ DATOS Y VÍDEO)

35. PUNTO LÓGICO SOBRE TECHO

36. PUNTO LÓGICO SOBRE TECHO
TOMA DOBLE RED REGULADA
AGRUPACIÓN SIMBÓLICA

37. CANALETA TRONCAL
DISTRIBUCIÓN POR PISO
DISTRIBUCIÓN POR CIELO RASO

38. DISTRIBUCIÓN POR TUBERÍA
DISTRIBUCIÓN POR OTRAS SUPERFICIES

39. CANALETA EN PVC
CANALETA METALICA
TRASPUESTO DE MURO O DIVISIÓN

40. 23. Para diseñar e instalar un sistema de cableado estructurado, se debe
conocer los códigos aplicados localmente y los estándares vigentes,
explique porque es importante cada uno de ellos.
Esto es muy importante para la administración de los cables de
telecomunicaciones para su debida identificación.
CÓDIGO DE COLORES
VERDE: Conexión de red / circuito auxiliar
AZUL: Terminación del cable horizontal
PURPURA:Conexión mayor /equipo de dato.
BLANCO:Terminación de cable MC a IC.
CAFÉ: Terminación del cable del campus
GRIS:Terminación del IC a MC.
AMARILLO: Mantenimiento auxiliar, alarmas y seguridad.

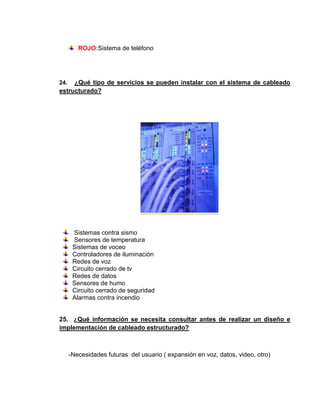

41. ROJO:Sistema de teléfono
24. ¿Qué tipo de servicios se pueden instalar con el sistema de cableado
estructurado?
Sistemas contra sismo
Sensores de temperatura
Sistemas de voceo
Controladores de iluminación
Redes de voz
Circuito cerrado de tv
Redes de datos
Sensores de humo
Circuito cerrado de seguridad
Alarmas contra incendio
25. ¿Qué información se necesita consultar antes de realizar un diseño e
implementación de cableado estructurado?
-Necesidades futuras del usuario ( expansión en voz, datos, video, otro)

42. -Necesidades actuales del usuario ( voz , datos, video, otros)
-Tipo de construcción (nueva o remodelación)
-Tipo de estructura que se está utilizando en muros y losas
-Puntos donde se colocaran los servicios
-Requerimientos especiales para la colocación de los servicios (salas de
juntas, lobbys, auditorios, etc.)
-Requerimientos especiales en estética de decoración
26.¿Cuáles son los pasos secuenciales que se deben seguir para diseñar un
sistema de cableado estructurado?

43. 1. Cuales son las necesidades actuales actual3es del usuario
(voz,datos,videos,otros)
2. Cuales son las necesidades futuras del usuario (expansión de voz, datos,
videos, otros.
3. Cuales son los puntos donde colocaran los servicios
4. Hay requerimiento especial en la estética de decoración
5. El método más común indica que debemos comenzar por el área de
trabajo e ir introduciendo hasta el closet principal
 Definir el número de áreas de trabajo
 Diseñar el tipo de salida en el área de trabajo
 Diseñar el cableado horizontal
 Diseñar el cableado vertical
 Diseñar cuarto de equipos
14. Cuáles son las técnicas y herramientas usadas por un administrador
de red de datos para monitorear.
• OpenBSD: El sistema operativo preventivamente seguro.

44. • TCP Wrappers: Un mecanismo de control de acceso y registro clásico basado
en IP.
• Pwdump3: Permite recuperar las hashes de passwords de Windows localmente
o a través de la red aunque syskey no esté habilitado.
• LibNet: Una API (toolkit) de alto nivel permitiendo al programador de
aplicaciones construir e inyectar paquetes de red.
• IpTraf: Una implementación de traceroute que utiliza paquetes de TCP.Software
para el monitoreo de redes de IP.
• Fping: Un programa para el escaneo con ping en paralelo.
• Bastille: Un script de fortalecimiento de seguridad Para Linux, Max Os X, y HP-
UX.
• Winfingerprint: Un escáner de enumeración de Hosts/Redes para Win32.
• Shadow Security Scanner: Una herramienta de evaluación de seguridad no-
libre.
• Pf: El filtro de paquetes innovador de OpenBSD.
• LIDS: Un sistema de detección/defensa de intrusiones para el kernel Linux.
• Hfnetchk: Herramienta de Microsoft para evaluar el estado de los parches de
todas la máquinas con Windows en una red desde una ubicación central.
• Etherape: Un monitor de red gráfico para Unix basado en etherman.

45. • Dig: Una útil herramienta de consulta de DNS que viene de la mano con Bind.
• Crack / Cracklib: El clásico cracker de passwords locales de Alec Muffett.
• Cheops / cheops-ng: Nos provee de una interfaz simple a muchas utilidades de
red, mapea redes locales o remotas e identifica los sistemas operativos de las
máquinas.
• Zone alarm: El firewall personal para Windows. Ofrecen una versión gratuita
limitada.
• Visual Route: Obtiene información de traceroute/whois y la grafica sobre un
mapa del mundo.
• The Coroner's Toolkit (TCT): Una colección de herramientas orientadas tanto a
la recolección como al análisis de información forenese en un sistema Unix.
• Tcpreplay: una herramienta para reproducir {replay} archivos guardados con
tcpdump o con snoop a velocidades arbitrarias.
• Putty: Un excelente cliente de SSH para Windows.
• Pstools: Un set de herramientas de línea de comandos gratuito para administrar
sistemas Windows (procesar listados, ejecución de comandos, etc).
• Arpwatch: Se mantiente al tanto de las equivalencias entre direcciones ethernet
e IP y puede detectar ciertos trabajos sucios.
