1. Cableado Estructurado VDI

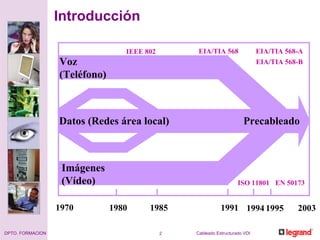

2. Introducción 1970 1980 1985 1991 1994 1995 2003 IEEE 802 ISO 11801 EN 50173 Voz (Teléfono) Datos (Redes área local) Imágenes (Vídeo) Precableado EIA/TIA 568 EIA/TIA 568-A EIA/TIA 568-B

3. ¿Porque conectar equipos en redes? Porque existe necesidad de compartir información entre los P.C.s Para compartir software (bases de datos, archivos, programas) Para mejorar los flujos de comunicación (correo electrónico) Para aumentar la velocidad de transmisión de los datos Para compartir equipos (Hardware) reduciendo inversiones: Sistemas de almacenamiento (P. Ej.:Lector de CD-ROM) Impresora (Departamental en vez de individual) Modem Plotter

4. Estructuras de red de área local Red en Bus: Las primeras en utilizarse Todas las estaciones se conectan a un único canal de comunicación y “escuchan” los mensajes. Muy buena flexibilidad (Posibilidad de ampliar/suprimir estaciones) Problema : Si falla el cable se cae toda la red P. Ej.: RS-232; Ethernet fino (10 base 2); Ethernet grueso (10 base 5)

5. Estructuras de red de área local Red en Anillo: Popularizada por IBM Bus cerrado en sus extremos. Cada estación está conectada a otras dos. Recibe la información y si no es para ella pasa la “ficha” (token) a la siguiente. Buena flexibilidad Problema : Si se avería un tramo se pierde toda la red P. Ej.: Token Ring 4 y 16 Mbps

6. Estructuras de red de área local Red en Estrella: La más utilizada hoy en día Las estaciones se conectan mediante líneas independientes y bidireccionales a un nodo central al que le llega la información, que retransmite a otra estación. Buena flexibilidad Ventaja : Si falla un cable no afecta al resto de las estaciones P. Ej.: Ethernet 10/100 base T

7. Componentes pasivos de redes Los cables Multiconductor (paralelo)  Da errores (ya no se usa) Cable coaxial  Inmune al ruido (difícil de manejar) Pares trenzados  Más fiable (el más utilizado) F.O.  El mejor (Precio elevado  Grandes distancias)

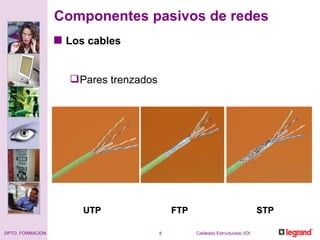

8. Componentes pasivos de redes Los cables Pares trenzados UTP FTP STP

9. Tomas informáticas Las tomas Mosaic RJ 45 Categoría 5e Con portaetiquetas transparente En 1ó 2 módulos Conexión crimpado Sistema 110 connect

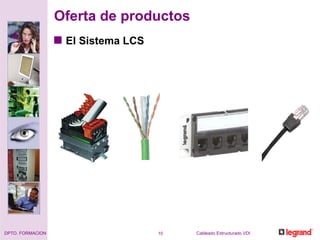

10. El Sistema LCS Oferta de productos

11. Oferta de productos LCS: Conectores para paneles (Datos y teléfono [doble]) CAT. 5 e CAT. 6

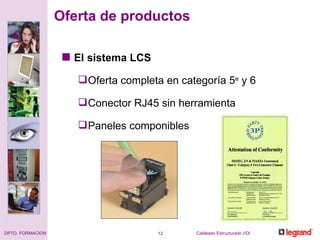

12. El sistema LCS Oferta completa en categoría 5 e y 6 Conector RJ45 sin herramienta Paneles componibles Oferta de productos

13. Componentes activos de redes Hub Sistema de conexión centralizado donde se reúnen todos los cables de una red

14. Componentes activos de redes Hub HUB

15. Componentes activos de redes Switch Recibe y regenera la señal. Lee la dirección de destino y solo la distribuye en el puerto al que concierne

16. Componentes activos de redes Switch Switch

17. Router Conecta redes diferentes entre sí Componentes activos de redes Ethernet Router ATM Token Ring

18. Componentes activos de redes Modem Permite enviar y recibir los datos de un ordenador a otro vía telefónica. Convierte los datos digitales en señales ajustadas a la transmisión a través de un canal telefónico.

19. Componentes activos de redes Router Un router sirve para dirigir las informaciones en la dirección apropiada Valencia Compañía Telefónica Madrid Barcelona Modem Modem Modem Router    Router Router

20. Normalización del cableado Norma americana: EIA/TIA 568 (1991) Norma internacional de cableado estructurado: ISO 11801 (1994) Norma europea (equivale a ISO 11801): EN 50173 (1995)

21. Normalización del cableado Necesidad de definir una infraestructura única para todos los equipos de telecomunicaciones a instalar: Voz Datos Imágenes (155 Mbps) T.V. T.V.

22. Normalización del cableado Esquema de conexión RJ 45: Par 2 Par 3 Par 1 EIA / TIA 568 B Par 4 Par 4 Par 2 Par 1 Par 4 EIA / TIA 568 A Par 3

23. Normalización del cableado Las normas definen: CATEGORIAS DE PRESTACIONES: PERDIDAS DE INSERCION (a F máx.) 0,4 dB 0,2 dB FRECUENCIA ADMISIBLE VELOCIDAD DE TRANSMISION ADMISIBLE ATENUACION PARADIAFONICA (a F máx.) CAT. 3; 4; 5 CAT. 5 e  100 MHz  100 Mbps 43 dB CAT. 6  250 MHz  1 Gbps 55 dB TOPOLOGIA: ESTRUCTURA EN ESTRELLA ESTANDAR CABLE: PARES TRENZADOS CONECTOR: RJ 45 (ISO 8877) Par 1 Par 2 Par 3 Par 4 OBSOLETAS

24. Normalización del cableado Clasificación de aplicaciones según la norma ISO 11801:

25. Normalización del cableado Categoría 5 e o mejorada (enhanced) EIA/TIA 568-A-5 [Feb./ 00] Especificaciones adicionales de rendimiento para cables UTP, en nuevas instalaciones, con vista a soportar los futuros estándares de redes (300 MHz) P.Ej.: 1000 base T ( Ethernet Gigabit ) No modificó frecuencia en cuanto a la que sustituyó (Cat 5 – 100 MHz)

26. Normalización del cableado Categoría 6 – Clase E (250 MHz) Norma Febrero 2003 Sistema  Componentes  No existe sistema Cat. 6 No se pueden mezclar componentes de distinta Cat. 1 Gigabit , Ethernet 1000 base T ó Fast Ethernet

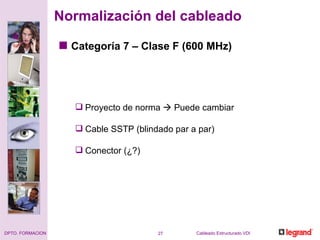

27. Normalización del cableado Categoría 7 – Clase F (600 MHz) Proyecto de norma  Puede cambiar Cable SSTP (blindado par a par) Conector (¿?)

28. Principio de cableado universal : Un único tipo de toma RJ45 para todas las aplicaciones de las telecomunicaciones del edificio: Independiente: Del fabricante, del equipo o de la aplicación VDI Transformable: Una toma telefónica se puede configurar como toma informática y viceversa Flexible: Permite mudanzas y traslados sucesivos Disponible: Prever 2 tomas VDI y 4 tomas de corriente por puesto de trabajo (PC, monitor, impresora y otros usos) Un puesto de trabajo por cada 9/10 m 2 ó por cada 2,5 m lineales El cableado VDI T.V. T.V.

29. El cableado VDI Estructura general del cableado: Cuartos de telecomunicaciones Cableado horizontal Área de trabajo Sala de equipos Cableado vertical o Vertebral (Backbone)

30. El cableado VDI Backbone (P. Trenzados o F.O.) Cuarto de telecomunicaciones Sala de equipos Central telefónica De 200 a 300 RJ 45 2 RJ 45/Puesto de trabajo Área de trabajo Panel de telefonía Panel de conexiones HUB (concentrador) Panel de alimentación Latiguillos de conexiones (*): Incluye el conector de la toma Cableado horizontal* Latiguillos de conexiones

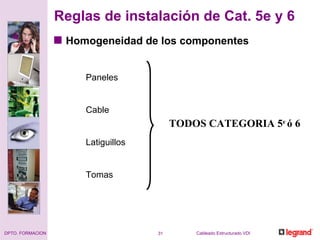

31. Reglas de instalación de Cat. 5e y 6 Homogeneidad de los componentes Paneles Cable Latiguillos Tomas TODOS CATEGORIA 5 e ó 6

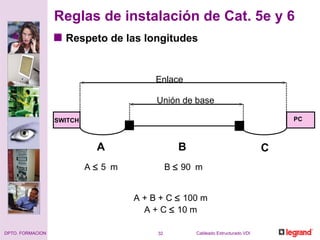

32. Reglas de instalación de Cat. 5e y 6 Respeto de las longitudes A + B + C  100 m A + C  10 m SWITCH A B C Enlace A  5  m B  90  m PC Unión de base

33. Reglas de instalación de Cat. 5e y 6 Preparación del cable: Desenrolle el cable mediante guía No desenrolle sin soporte Evite “tirones”

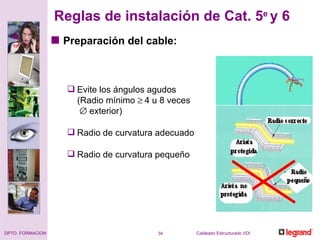

34. Preparación del cable: Evite los ángulos agudos (Radio mínimo  4 u 8 veces  exterior) Radio de curvatura adecuado Radio de curvatura pequeño Reglas de instalación de Cat. 5 e y 6

35. Reglas de instalación de Cat. 5e y 6 Preparación del cable: Evite torsionar el cable No apriete mucho los collarines Evite el bloqueo de los cables No camine ni deje pesos sobre ellos

36. Reglas de instalación de Cat.5e y 6 Preparación del cable: Evite muescas y desgarros Si el cable se desgarra no se encinta con aislante, es necesario cambiarlo. En cocas, el  interior debe ser  1 m.

37. Reglas de instalación de Cat. 5e y 6 Conexión del cable: Máxima eliminación de funda: 33 mm Pelado máximo del hilo: 5 mm Desemparejamiento máximo: 13 mm PARA LIMITAR LA PARADIAFONÍA 5 mm 13 mm

38. Reglas de instalación de Cat. 5e y 6 Precauciones de instalación: Separar lo más posible corrientes fuertes y débiles. Cableado vertical: Mínimo 30 cm (Ascensores mínimo 3m) Cableado por falso techo: Mínimo 5 cm 30 cm a fluorescentes o a motores Cruzamientos de corrientes a 90° 5cm

39. Reglas de instalación de Cat. 5e y 6 Precauciones de instalación: Bajantes del techo al suelo: Canal o moldura con tabique Mejor canales separados Cableado horizontal por paredes: Canal de 2 ó 3 compartimentos CORRIENTES FUERTES CORRIENTES DEBILES

40. Reglas de instalación de Cat.5e y 6 Precauciones de instalación: Si hay problemas de cohabitación: Cable apantallado En medios altamente perturbados (motores): Cable blindado (En ambos casos, unir a tierra en un sólo extremo del cable) Cables de tierra diferentes: Corrientes fuertes Informática TIERRA CORRIENTES FUERTES TIERRA INFORMATICA

41. No es obligatorio pero proporciona una garantía de seguridad al instalador V erifica que los componentes y enlaces son de la Cat. y prestaciones que hemos dicho que son. Parámetros: Cartografía de las conexiones Longitud de los enlaces Atenuación y Return Loss Paradiafonía NEXT, FEXT y PS NEXT ACR = NEXT – Atenuación ELFEXT = FEXT – Atenuación Distorsión de propagación Delay Skew Certificación del cableado VDI

42. Oferta de productos Tomas Armarios Accesorios Oferta para pequeñas instalaciones informáticas

43. Oferta de productos L C S Paneles de conexión Tomas RJ45 Paneles de conexión Tomas RJ45 110 connect

44. Armarios: Equinoxe VDI: Obras terciarias hasta 25 tomas RJ 45 Dimensiones reducidas (615x430x180); Bandeja suministrada Oferta de productos Espacio disponible para una buena gestión de los cables Paneles de 12 RJ 45 Bandeja para SWITCH VDI Bloque de alimentación 3x2P+T * Entrada de cable

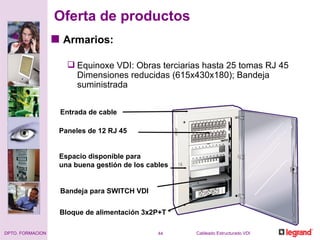

45. Oferta de productos Armarios: XL VDI Fondo fijo: Obras terciarias hasta 25 tomas RJ 45 2 Alturas (6 U y 9 U); Ancho 600 mm; Profundidad 400 mm Paneles laterales y puerta desmontables

46. Oferta de productos Armarios: XL VDI Fondo pivotante: Obras terciarias hasta 60 tomas RJ 45 4 Alturas (9 U, 12 U, 16 U y 21 U);Ancho y Profundidad 600 mm Fondo pivotante Paneles laterales desmontables (total accesibilidad) Equipado con dos montantes 19” regulables en profundidad

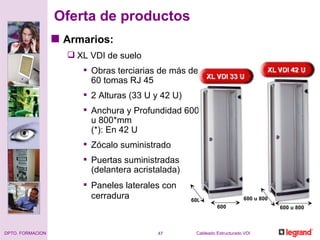

47. Oferta de productos Armarios: XL VDI de suelo Obras terciarias de más de 60 tomas RJ 45 2 Alturas (33 U y 42 U) Anchura y Profundidad 600 u 800*mm (*): En 42 U Zócalo suministrado Puertas suministradas (delantera acristalada) Paneles laterales con cerradura 600 600 u 800 600 u 800 600

48. Armarios: Una gama completa de accesorios: Placas de entrada de cables Bandejas: Paneles y latiguillos de conexión: Oferta de productos Con 2 ventiladores Fija Telecópica De alimentación Pasahilos RJ 45/RJ 45 Con cepillo Con junta

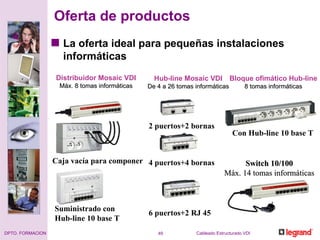

49. Oferta de productos La oferta ideal para pequeñas instalaciones informáticas Distribuidor Mosaic VDI Máx. 8 tomas informáticas Hub-line Mosaic VDI De 4 a 26 tomas informáticas Bloque ofimático Hub-line 8 tomas informáticas Caja vacía para componer Suministrado con Hub-line 10 base T 2 puertos+2 bornas 4 puertos+4 bornas 6 puertos+2 RJ 45 Con Hub-line 10 base T Switch 10/100 Máx. 14 tomas informáticas

50. Oferta de productos La oferta ideal para pequeñas instalaciones informáticas Instalación sin armario

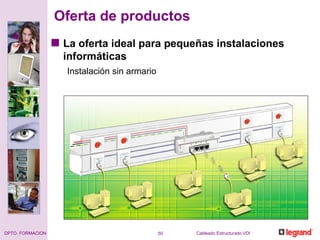

51. Oferta de productos La oferta ideal para pequeñas instalaciones informáticas Instalación hasta 26 tomas sin armario Máximo 4 Switch en cascada

52. Oferta de productos Extensión permanente de una instalación existente Extensión permanente

53. Oferta pequeñas instalaciones Extensión temporal La oferta ideal para pequeñas instalaciones informáticas

54. PREGUNTAS EN UNA INSTALACIÓN DE CABLEADO ESTRUCTURADO VDI

55. ¿Qué tipo de toma? ¿Qué tipo de cable? Preguntas para hacer una instalación 110 connect o LCS UTP, FTP o Blindado

56. ¿Número de tomas? Preguntas para hacer una instalación Nº de paneles Nº de tomas RJ45

57. Preguntas para hacer una instalación ¿Número de tomas de teléfono? Nº de paneles Nº de teléfonos

58. Preguntas para hacer una instalación ¿Tamaño de los productos activos? Nº de U (a prever) Profundidad del armario

59. Preguntas para hacer una instalación Tamaño del armario Nº de U activo Nº de U de los paneles de conexión } + + Accesorios Nº de U total (+ RESERVA = 30%) +
