Este documento describe diferentes tipos de cables de red, incluyendo cables UTP, coaxiales y de fibra óptica. Explica que los cables UTP son los más populares para redes de hasta 1000 Mbps, mientras que los cables de fibra óptica pueden transmitir señales a distancias mucho mayores. También compara las ventajas y desventajas de cada tipo de cable.

1. DEFINICION.Una red informática consiste en dos o mas ordenadores conectados entre si para poder compartir recursos, tales como impresoras, scanners, ficheros etc.

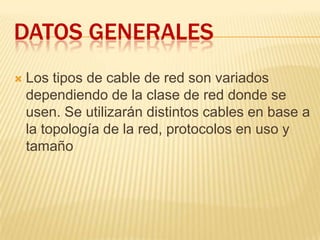

2. DATOS GENERALESLos tipos de cable de red son variados dependiendo de la clase de red donde se usen. Se utilizarán distintos cables en base a la topología de la red, protocolos en uso y tamaño

3. ESTRUCTURA DEL OBEJETOAlgunos de los cables que se usan hoy en día son los cables UTP (UnshieldedTwistedPair), cables coaxiales y fibra óptica. Los cables UTP o de par trenzado, son la variedad más popular, muy usada en todo tipo de redes con velocidades de hasta 100 Mbps (en categoría 6 hasta 1000 Mbps).

4. Tipos de cablesCOAXIALLos cables coaxiales tienen un único conductor en el centro normalmente llamado “alma” o “activo”. Una capa de plástico rodea este conductor central y los aísla a su vez de la malla metálica que corresponde a la masa.

5. Tipos de cablesPAR TRENZADOEl entrelazado de los cables disminuye la interferencia debido a que el área de bucle entre los cables, la cual determina el acoplamiento eléctrico en la señal, se ve aumentada. En la operación de balanceado de pares, los dos cables suelen llevar señalesparalelas y adyacentes (modo diferencial), las cuales son combinadas mediante sustracción en el destino.

6. Tipos de cablesLos cables de fibra óptica consisten en un núcleo de vidrio rodeado por capas de materiales protectores. Transmite señales de luz en contraposición de señales electrónicas y las envía a distancias mucho mas largas que los cables coaxiales y de pares.

7. Ventajas cable fibra opticaBaja Atenuación Gran ancho de banda Peso y tamaño reducidos Gran flexibilidad y recursos disponibles Aislamiento eléctrico entre terminales Ausencia de radiación emitida Fácil de instalar.

8. Desventajas cable fibra opticaSólo pueden suscribirse las personas que viven en las zonas de la ciudad por las cuales ya este instalada la red de fibra óptica.El costo de instalación es elevado.El costo relativamente alto en comparación con los otros tipos de cable.Fragilidad de las fibras.Dificultad de reparar un cable de fibra roto.

9. Ventajas de cable coaxialson diseñados principal mente para las comunicaciones de datos, pero pueden acomodar aplicaciones de voz pero no en tiempo real.Tiene un bajo costo y es simple de instalar y bifurcarBanda nacha con una capacidad de 10 mb/sg.Tiene un alcance de 1-10kms

10. Desventajas del cable coaxialTransmite una señal simple en HDX (halfduplex)No hay modelación de frecuenciasEste es un medio pasivo donde la energía es provista por las estaciones del usuario.Hace uso de contactos especiales para la conexión física.Se usa una topología de bus, árbol y raramente es en anillo.ofrece poca inmunidad a los ruidos, puede mejorarse con filtros.

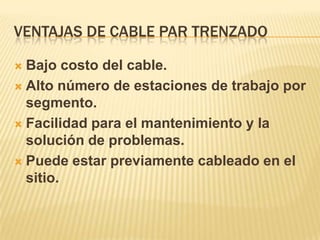

11. Ventajas de cable par trenzadoBajo costo del cable.Alto número de estaciones de trabajo por segmento.Facilidad para el mantenimiento y la solución de problemas.Puede estar previamente cableado en el sitio.

12. Desventajas del cable par trenzadoAltas tasas de error a altas velocidades.Ancho de Banda limitado.Baja inmunidad al ruido.Baja inmunidad al efecto crosstalk.Alto costo de los equipos (hubs, racks, etc.)Distancia limitada (100 metros por segmento).
