El documento resume los diferentes tipos de cables utilizados en redes, incluyendo cable coaxial, cable de par trenzado, cable de fibra óptica. Describe las características, ventajas y desventajas de cada tipo de cable, así como sus usos típicos y costos aproximados por metro. El equipo que produjo el documento se identifica como Equipo 5 de ICEST PINOS y está compuesto por 4 estudiantes.

1. “ICEST PINOS”Equipo 5*Alondra Ortiz *Alejandra Anaya*Gloria Valdez*Agustín Gonzalez

2. Tipos de cables de redes

3. CABLE COAXIAL

4. CABLE COAXIAL: ESTE TIPO DE CABLE SE CARACTERIZA PORQUE TIENE VARIAS CAPAS CONCÉNTRICAS. LA CENTRAL ES LA QUE TRANSMITE LA SEÑAL DE UNA EXTREMO A OTRO. ESTÁ FABRICADA EN COBRE, COMO LA MAYORÍA DEL CABLEADO EMPLEADO EN TODO TIPO DE DISPOSITIVOS E INSTALACIONES. estructuraSu estructura es la de un cable formado por un conductor central macizo o compuesto por múltiples fibras al que rodea un aislante dieléctrico de mayor diámetro Figura siguiente. Una malla exterior aisla de interferencias al conductor central. Por último, utiliza un material aislante para recubrir y proteger todo el conjunto. Presenta condiciones eléctricas más favorables. En redes de área localse utilizan dos tipos de cable coaxial: fino y grueso.Es capaz de llegar a anchos de banda comprendidos entre los 80 Mhz y los 400 Mhz (dependiendo de si es fino o grueso). Esto quiere decir que en transmisión de señal analógica seríamos capaces de tener, como mínimo. del orden de 10.000 circuitos de voz.

5. VENTAJAS:• son diseñados principal mente para las comunicaciones de datos, pero pueden acomodar aplicaciones de voz pero no en tiempo real.• Tiene un bajo costo y es simple de instalar y bifurcar• Banda ancha con una capacidad de 10 mb/sg.• Tiene un alcance de 1-10kmsDESVENTAJAS• Transmite una señal simple en HDX • No hay modelación de frecuencias• Este es un medio pasivo donde la energía es provista por las estaciones del usuario.• Hace uso de contactos especiales para la conexión física.• Se usa una topología de bus, árbol y raramente es en anillo.• ofrece poca inmunidad a los ruidos, puede mejorarse con filtros.• El ancho de banda puede trasportar solamente un 40 % de el total de su carga para permanecer estable.

6. Tipos &Costos Coaxial grueso ( "thick" ):Es el cable más utilizado en LAN´s en un principio y que aún hoy sigue usándose en determinadas circunstancias (alto grado de interferencias, distancias largas, etc.). Los diámetros de su alma/malla son 2,6/9,5 mm. Y el del total del cable de 0,4 pulgadas (aprox. 1 cm.). Como conector se emplea un transceptor ("transceiver") relativamente complejo, ya que su inserción en el cable implica una perforación hasta su núcleo (derivación del cable coaxial mediante un elemento tipo "vampiro" o "grifo"). COSTO: POR METRO $ 27.00Coaxial fino ( "thin" ): Surgió como alternativa al cable anterior, al ser más barato,flexible y fácil de instalar.Los diámetros de su alma/malla son 1,2/4,4 mm, y el del cable sólo de 0,25 pulgadas (algo más de 0,5 cm.). Sin embargo, sus propiedades de transmisión (perdidas en empalmes y conexiones, distancia máxima de enlace, protección gerente a interferencias, etc.) son sensiblemente peores que las del coaxial grueso. COSTO: POR METRO $11.00

8. Donde se utilizaExisten múltiples tipos de cable coaxial, cada uno con un diámetro e impedancia diferentes. El cable coaxial no es habitualmente afectado por interferencias externas, y es capaz de lograr altas velocidades de transmisión en largas distancias. Por esa razón, se utiliza en redes de comunicación de banda ancha (cable de televisión) y cables de banda base (Ethernet).El tipo de cable que se debe utilizar depende de la ubicación del cable. Los cables coaxiales pueden ser de dos tipos:El Policloruro de vinilo (PVC)Es un tipo de plástico utilizado para construir el aislante y la cubierta protectora del cable en la mayoría de los tipos de cable coaxial.El cable coaxial de PVC es flexible y se puede instalar fácilmente en cualquier lugar. PlenumEl plenum contiene materiales especiales en su aislamiento y en una clavija del cable. Estos materiales son resistentes al fuego y producen una mínima cantidad de humos tóxicos. Sin embargo, el cableado plenum es más caro y menos flexible que el PVC. En ocasiones similares el cable coaxial es el de mayor uso mundial.

9. Cable Par Trenzado

10. Definición de cable par trenzado:El cable de par trenzado es una forma de conexión en la que dos aisladores son entrelazados para tener menores interferencias y aumentar la potencia y la diafonía de los cables adyacentes. Fue inventado por Alexander Graham Bell.Datos generales:Es de los más antiguos en el mercado y en algunos tipos de aplicaciones es el más común, consiste en dos alambres de cobre o a veces de aluminio, aislados con un grosor de 1 Mm. aproximado. Los alambres se trenzan con el propósito de reducir la interferencia eléctrica de pares similares cercanos. Los pares trenzados se agrupan bajo una cubierta común de PVC (Policloruro de Vinilo) en cables multipares de pares trenzados de 2, 4, 8, hasta 300 pares.

11. Estructura:El cable está compuesto, por un conductor interno que es de alambre electrolítico recocido, de tipo circular, aislado por una capa de polietileno coloreado. Debajo de la aislación coloreada existe otra capa de aislación también de polietileno, que contiene en su composición una sustancia antioxidante para evitar la corrosión del cable. El conducto sólo tiene un diámetro de aproximadamente medio milímetro, y más la aislación el diámetro puede superar el milímetro. Este tipo de cable se maneja por pares y grupos de pares, paquete conocido como cable multipar. Todos los cables del multipar están trenzados entre sí. Naranja/Blanco – Naranja.Verde/Blanco – Verde.Blanco/Azul – Azul.Blanco/Marrón – Marrón.

12. Ventajas:Bajo costo en su contratación.

13. Alto número de estaciones de trabajo por segmento.

14. Facilidad para el rendimiento y la solución de problemas.

15. Puede estar previamente cableado en un lugar o en cualquier parte.

16. Es una tecnología bien estudiada.

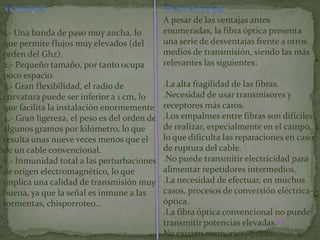

17. No requiere una habilidad especial para su instalación.

18. La instalación es rápida y fácil.

19. La emisión de señales al exterior es mínima.
