tipos de cables de red

1. TIPOS DE CABLES
DE RED

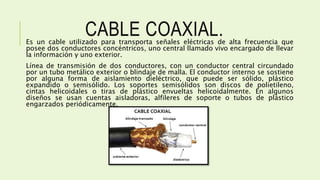

2. CABLE COAXIAL.Es un cable utilizado para transporta señales eléctricas de alta frecuencia que
posee dos conductores concéntricos, uno central llamado vivo encargado de llevar
la información y uno exterior.
Línea de transmisión de dos conductores, con un conductor central circundado
por un tubo metálico exterior o blindaje de malla. El conductor interno se sostiene
por alguna forma de aislamiento dieléctrico, que puede ser sólido, plástico
expandido o semisólido. Los soportes semisólidos son discos de polietileno,
cintas helicoidales o tiras de plástico envueltas helicoidalmente. En algunos
diseños se usan cuentas aisladoras, alfileres de soporte o tubos de plástico
engarzados periódicamente.

3. La característica importante del cable coaxial consiste en que es una
estructura blindada. El campo electromagnético asociado con cada unidad
coaxial está limitado nominalmente al espacio entre los conductores interior
y exterior. Puesto que al aumentar la frecuencia, la corriente alterna se
concentra en el interior del conductor externo (efecto pelicular), una unidad
coaxial es una línea de transmisión auto blindada, cuyo blindaje se mejora a
frecuencias más altas. Las líneas no blindadas, tales como los pares de cable
multipar, comparten el espacio para los campos electromagnéticos.

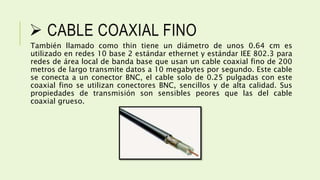

4.  CABLE COAXIAL FINO
También llamado como thin tiene un diámetro de unos 0.64 cm es
utilizado en redes 10 base 2 estándar ethernet y estándar IEE 802.3 para
redes de área local de banda base que usan un cable coaxial fino de 200
metros de largo transmite datos a 10 megabytes por segundo. Este cable
se conecta a un conector BNC, el cable solo de 0.25 pulgadas con este
coaxial fino se utilizan conectores BNC, sencillos y de alta calidad. Sus
propiedades de transmisión son sensibles peores que las del cable
coaxial grueso.

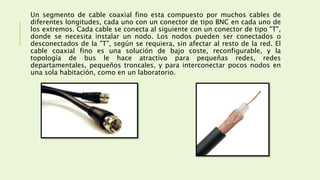

5. Un segmento de cable coaxial fino esta compuesto por muchos cables de
diferentes longitudes, cada uno con un conector de tipo BNC en cada uno de
los extremos. Cada cable se conecta al siguiente con un conector de tipo "T",
donde se necesita instalar un nodo. Los nodos pueden ser conectados o
desconectados de la "T", según se requiera, sin afectar al resto de la red. El
cable coaxial fino es una solución de bajo coste, reconfigurable, y la
topología de bus le hace atractivo para pequeñas redes, redes
departamentales, pequeños troncales, y para interconectar pocos nodos en
una sola habitación, como en un laboratorio.

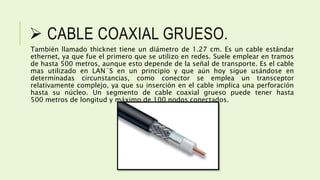

6.  CABLE COAXIAL GRUESO.
También llamado thicknet tiene un diámetro de 1.27 cm. Es un cable estándar
ethernet, ya que fue el primero que se utilizo en redes. Suele emplear en tramos
de hasta 500 metros, aunque esto depende de la señal de transporte. Es el cable
mas utilizado en LAN´S en un principio y que aún hoy sigue usándose en
determinadas circunstancias, como conector se emplea un transceptor
relativamente complejo, ya que su inserción en el cable implica una perforación
hasta su núcleo. Un segmento de cable coaxial grueso puede tener hasta
500 metros de longitud y máximo de 100 nodos conectados.

7. El cable coaxial grueso es pesado, rígido, caro y difícil de instalar. Sin
embargo es inmune a niveles corrientes de ruido eléctrico, lo que ayuda a la
conservación de la integridad de las señales de la red. El cable no ha de ser
cortado para instalar nuevos nodos, sino "taladrado" con un dispositivo
comúnmente denominado "vampiro". Los nodos deben de ser espaciados
exactamente en incrementos de 2.5 metros para prevenir la interferencia de
la señales. Debido a esta combinación de ventajas e inconvenientes, el cable
coaxial grueso es más apropiado, aunque no limitado a, aplicaciones de
troncal.

8. PAR TRENZADO
Forma de conexión en la que dos aisladores son entrelazados para tener
menores interferencias y aumentar la potencia y disminuir la diafonía de los
cables adyacentes. El entrelazado de los cables disminuye la interferencia
debido a que el área de bucle entre los cables, la cual determina el
acoplamiento eléctrico en la señal, se ve aumentada en la operación de
balanceo de pares, los dos cables suelen llevar señales paralelas y
adyacentes, las cuales son combinadas mediante sustracción en el destino

9.  UTP
Acrónimo de unshielded twisted pair o cable trenzado sin apantallar.
Son cables de pares trenzados sin apantallar que se utilizan para
diferentes tecnologías de red local. Se usa en la especificación 10 base
T. Es el tipo de cable mas usado en la red LAN. La máxima longitud
de un segmento es de 100 metros.
Existen 5 categorías UTP:
•CATEGORIA 1. transmisión de voz pero no datos (cable para la red
telefónica)
•CATEGORIA 2. para transmisión de datos. Su velocidad de transmisión es
de 4 Mbps y tiene 4 partes trenzados.
•CATEGORIA 3. Transmisión de datos hasta una velocidad de 16 Mbps,
tiene 4 partes trenzados
•CATEGORIA 4. Transmisión de datos hasta 10 Mbps.
Tiene 4 pares trenzados con 3 trenzas por pie.
•CATEGORIA 5. transmisión de datos a una velocidad de 100 Mbps,
4 partes trenzados.

10.  STP
Es el menos susceptible a la interferencia puede transmitir datos a
mayor distancia. Tiene una cubierta en cinta metálica que lo aisla. Los
conectores utiliza dos para este cable son del tipo de los conectores
RJ-11, que pueden conectarse con 204 cables. Sin embargo estos
tambien se emplean para las instalaciones telefonicas y resulta
inconvincible en una red.

11.  FTP
En este tipo de cable como en el UTP, sus pares no están apantallados,
pero sí dispone de una apantalla global para mejorar su nivel de
protección ante interferencias externas. Su impedancia típica es de
120 Ohm y sus propiedades de transmisión son mas parecidas a las
del UTP. Además puede utilizar los mismos conectores RJ45.

12. FIBRA ÓPTICA.
Es una delgada hebra de vidrio o silicio fundido
que conduce la luz. Se requieren dos
filamentos para una comunicación bi-
direccional: TX y RX. En cada filamento de fibra
óptica podemos apreciar tres filamentos.
La fuente de luz: LED o laser
El medio transmisor: fibra óptica
El detector de luz: fotodiodo
Un cable de fibra óptica esta compuesto por:
núcleo, manto, recubrimiento, tensores y
chaqueta. La fibras opticas se pueden utilizer
con LAN, asi como para transmision de largo
alcance, aunque derivar en ella es mas
complicado que conectarse a una Ethernet.

13. INSTITUTO TAMAULIPECO DE CAPACITACION PARA EL EMPLEO.
( ITACE. )
TIPOS DE CABLES DE RED.
AVENDAÑO FUENTES NATALY JUDITH.
MOLINA GAMEZ YATZIRI.
