VLAN
Interconectividad de redes
Karla María Balderas Vargas
TECNOLOGICO SUPERIOR DE PEROTE

Índice:
1. VLAN
1.1. VLAN
1.1.1. Tipos de VLAN
1.1.2. Modos del puerto del switch
1.1.3. Control de los dominios del broadcast
1.2. Enlaces Troncales
1.2.1. Enlaces Troncales de las VLAN
1.2.2. Operación de los Enlaces Troncales
1.2.3. Modo de los enlaces troncales
1.3. Configuracion de las VLAN y los enlaces troncales
1.3.1. Descripción de la configuración
1.3.2. Configuración de la VLAN
1.3.3. Administración de las VLAN
1.3.4. Configuración de un enlace troncal
1.3.5. Resolución de problemas
1.4. VTP
1.4.1. Conceptos de VTP
1.4.2. Operaciones VTP
1.4.3. Configuración predeterminada de VTP
1.4.4. Dominio del VTP
1.4.5. Publicación del VTP
1.4.6. Modos del VTP
1.4.7. Depuración del VTP

1.2 Modos del puerto de switch
Puertos de switch
Los puertos de switch son interfaces de Capa 2 únicamente asociados con
un puerto físico. Los puertos de switch se utilizan para manejar la interfaz
física y los protocolos asociados de Capa 2. No manejan enrutamiento o
puenteo. Los puertos de switch pertenecen a una o más VLAN.
Modos de puertos de switch de VLAN
Cuando configura una VLAN, debe asignarle un número de ID y le puede
dar un nombre si lo desea. El propósito de las implementaciones de la VLAN
es asociar con criterio los puertos con las VLAN particulares. Se configura el
puerto para enviar una trama a una VLAN específica. Como se mencionó
anteriormente, el usuario puede configurar una VLAN en el modo de voz
para admitir tráfico de datos y de voz que llega desde un teléfono IP de
Cisco. El usuario puede configurar un puerto para que pertenezca a una
VLAN mediante la asignación de un modo de membresía que especifique
el tipo de tráfico que envía el puerto y las VLAN a las que puede pertenecer.
Se puede configurar un puerto para que admita estos tipos de VLAN:

 VLAN estática: los puertos en un switch se asignan manualmente a una
VLAN. Las VLAN estáticas se configuran por medio de la utilización del
CLI de Cisco. Esto también se puede llevar a cabo con las aplicaciones
de administración de GUI, como el Asistente de red Cisco. Sin embargo,
una característica conveniente del CLI es que si asigna una interfaz a
una VLAN que no existe, se crea la nueva VLAN para el usuario.
1.1.3 Control de los dominios de los
BroadCast
Red sin VLAN
En funcionamiento normal, cuando un switch recibe una trama de
broadcast en uno de sus puertos, envía la trama a todos los demás puertos.
En la figura, toda la red está configurada en la misma subred, 172.17.40.0/24.
Como resultado, cuando la computadora del cuerpo docente, PC1, envía
una trama de broadcast, el switch S2 envía esa trama de broadcast a todos
sus puertos. La red completa la recibe finalmente; la red es un dominio de
broadcast.
Red con VLAN
En la figura, se dividió la red en dos VLAN: Cuerpo docente como VLAN 10 y
Estudiante como VLAN 20. Cuando se envía la trama de broadcast desde
la computadora del cuerpo docente, PC1, al switch S2, el switch envía esa
trama de broadcast sólo a esos puertos de switch configurados para admitir
VLAN 10.

En la figura, los puertos que componen la conexión entre los switches S2 y S1
(puertos F0/1) y entre S1 y S3 (puertos F0/3) han sido configurados para
admitir todas las VLAN en la red. Esta conexión se denomina enlace troncal.
1.2 Enlaces troncales
Un enlace troncal es un enlace punto a punto, entre dos dispositivos de red,
que transporta más de un VLAN.
Los enlaces troncales permiten el paso de varias Vlans. Esto facilita la
comunicación entre vlans a través de varios switches.

1.2.1 Enlaces Troncales de las VLAN
¿Qué es un enlace troncal?
Es difícil describir las VLAN sin mencionar los enlaces troncales de la VLAN.
Aprendió acerca de controlar broadcasts de la red con segmentación de
la VLAN y observó la manera en que los enlaces troncales de la VLAN
transmitieron tráfico a diferentes partes de la red configurada en una VLAN.
En la figura, los enlaces entre los switches S1 y S2 y entre S1 y S3 están
configurados para transmitir el tráfico que proviene de las VLAN 10, 20, 30 y
99. Es posible que esta red no funcione sin los enlaces troncales de la VLAN.
El usuario descubrirá que la mayoría de las redes que encuentra están
configuradas con enlaces troncales de la VLAN. Esta sección une su
conocimiento previo sobre el enlace troncal de la VLAN y proporciona los
detalles necesarios para poder configurar el enlace troncal de la VLAN en
una red.
Definición de enlace troncal de la VLAN
Un enlace troncal es un enlace punto a punto, entre dos dispositivos de red,
que transporta más de una VLAN. Un enlace troncal de VLAN le permite
extender las VLAN a través de toda una red. Cisco admite IEEE 802.1Q para
la coordinación de enlaces troncales en interfaces Fast Ethernet y Gigabit
Ethernet. Más adelante en esta sección, aprenderá acerca de 802.1Q.
Un enlace troncal de VLAN no pertenece a una VLAN específica, sino que
es un conducto para las VLAN entre switches y routers.

1.2.2 operaciones de enlaces troncales
Las tablas de conmutación en ambos extremos del enlace troncal se
pueden usar para tomar decisiones de envío basadas en las direcciones
MAC destino de las tramas. A medida que aumenta la cantidad de VLAN
que viajan a través del enlace troncal, las decisiones de envío se tornan más
lentas y más difíciles de administrar. El proceso de decisión se torna más lento
dado que las tablas de conmutación de mayor tamaño tardan más en
procesarse.
Los protocolos de enlace troncal se desarrollaron para administrar la
transferencia de tramas de distintas VLAN en una sola línea física de forma
eficaz. Los protocolos de enlace troncal establecen un acuerdo para la
distribución de tramas a los puertos asociados en ambos entremos del
enlace troncal.
Los dos tipos de mecanismos de enlace troncal que existen son el filtrado de
tramas y el etiquetado de tramas. La IEEE adoptó el etiquetado de tramas
como el mecanismo estándar de enlace troncal.
Los protocolos de enlace troncal que usan etiquetado de tramas logran un
envío de tramas más veloz y facilitan la administración.
El único enlace físico entre dos switches puede transportar tráfico para
cualquier VLAN. Para poder lograr esto, se rotula cada trama que se envía
en el enlace para identificar a qué VLAN pertenece.
1.2.3 Modos de enlaces troncales
El usuario ha aprendido la manera en que el enlace troncal 802.1Q funciona
en los puertos de switch de Cisco. Ahora es momento de examinar las
opciones de configuración del modo de puerto de enlace troncal 802.1Q.
Primero, es necesario analizar un protocolo de enlace troncal anterior de
Cisco denominado enlace entre switch (ISL, Inter-Switch Link), debido a que
verá esta opción en las guías de configuración de software del switch.

Modos de enlaces troncales
Un puerto de switch en un switch de Cisco admite varios modos de enlaces
troncales. El modo de enlace troncal define la manera en la que el puerto
negocia mediante la utilización del DTP para configurar un enlace troncal
con su puerto par. A continuación, se observa una breve descripción de los
modos de enlaces troncales disponibles y la manera en que el DTP se
implementa en cada uno.
1.3 Configuracion de las vlan y enlaces
troncales
Configuración de vlan
El usuario configurará las VLAN con los ID en el rango normal. Recuerde que
existen dos rangos de ID de la VLAN. El rango normal incluye los ID 1 a 1001
y el rango ampliado consiste de los ID 1006 a 4094. VLAN 1 y 1002 a 1005 son
números de ID reservados. Cuando configura las VLAN de rango normal, los
detalles de configuración se almacenan automáticamente en la memoria
flash del switch en un archivo llamado vlan.dat. Debido a que el usuario
configura frecuentemente otros aspectos de un switch Cisco al mismo
tiempo, es una buena práctica guardar los cambios de la configuración
activa en la configuración de inicio.

La figura revisa los comandos IOS de Cisco utilizados para agregar una VLAN
a un switch.
La figura muestra cómo se configura la VLAN estudiante, VLAN 20 en el
switch S1. En el ejemplo de topología, la computadora del estudiante, la
PC2, aún no es una VLAN, pero tiene una dirección IP de 172.17.20.22.

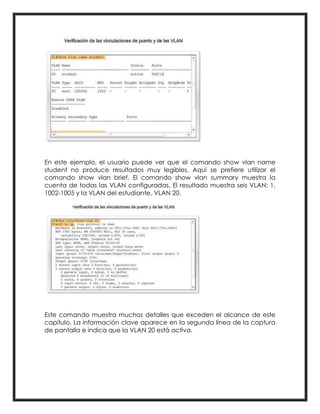

La figura muestra un ejemplo de uso del comando show vlan brief para
mostrar los contenidos del archivo vlan.dat. En la captura de pantalla se
resalta la VLAN del estudiante, VLAN 20. Los ID de VLAN predeterminada 1 y
1002 a 1005 se muestran en los resultados que aparecen en pantalla.
Nota: Además de ingresar un ID simple de VLAN, el usuario puede ingresar
una serie de ID de VLAN separada por comas o un rango de ID de VLAN
separado por guiones, usando el comando vlan vlan-id, por ejemplo: switch
(config) #vlan 100, 102,105-107.
Configuración de enlace troncal
Para configurar un enlace troncal en un puerto de switch, utilice el comando
switchport mode trunk. Cuando ingresa al modo enlace troncal, la interfaz
cambia al modo permanente de enlace troncal y el puerto ingresa a una
negociación de DTP para convertir el vínculo a un vínculo de enlace troncal,
por más que la interfaz que la conecta no acepte cambiar. En este curso
configurará un enlace troncal utilizando únicamente el comando switchport
mode trunk. En la figura se muestra la sintaxis de comando IOS de Cisco para
especificar una VLAN nativa diferente a la VLAN 1. En el ejemplo, el usuario
configura la VLAN 99 como la VLAN nativa. Se muestra la sintaxis de
comando utilizada para admitir una lista de las VLAN en el enlace troncal.
En este puerto de enlace troncal, admita las VLAN 10, 20 y 30.

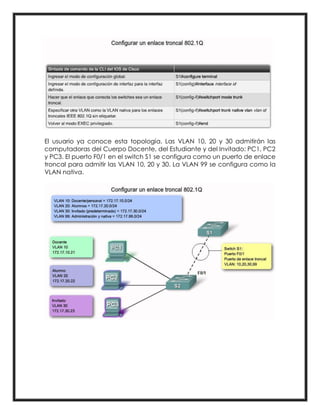

El usuario ya conoce esta topología. Las VLAN 10, 20 y 30 admitirán las
computadoras del Cuerpo Docente, del Estudiante y del Invitado: PC1, PC2
y PC3. El puerto F0/1 en el switch S1 se configura como un puerto de enlace
troncal para admitir las VLAN 10, 20 y 30. La VLAN 99 se configura como la
VLAN nativa.

El ejemplo configura al puerto F0/1 en el switch S1 como puerto de enlace
troncal. Éste vuelve a configurar la VLAN nativa como VLAN 99 y agrega las
VLAN 10, 20 y 30 como las VLAN admitidas en el puerto F0/1.
1.3.1 Descripción de la configuración
La tecnología de red LAN con nodos permite organizar los sistemas de una
red local en redes VLAN. Para poder dividir una red de área local en redes
VLAN, debe tener nodos compatibles con la tecnología VLAN. Puede
configurar todos los puertos de un nodo para que transfieran datos para una
única VLAN o para varias VLAN, según el diseño de configuración VLAN.
Cada fabricante utiliza procedimientos diferentes para configurar los
puertos de un nodo.
En la figura siguiente se muestra una red de área local con la dirección de
subred 192.168.84.0. Esta red LAN está subdividida en tres redes VLAN, Roja,
Amarilla y Azul.

Figura 6–1 Red de área local con tres redes VLAN
Los conmutadores 1 y 2 se encargan de la conexión a la red
LAN 192.168.84.0. La red VLAN contiene sistemas del grupo de trabajo
Contabilidad. Los sistemas del grupo de trabajo Recursos humanos se
encuentran en la red VLAN Amarilla. Los sistemas del grupo de trabajo
Tecnologías de la información se asignan a la VLAN Azul.
Etiquetas VLAN y puntos de conexión físicos
Cada VLAN de una red de área local está identificada por una etiqueta
VLAN, o ID VLAN (VID). El VID se asigna durante la configuración de la red
VLAN. El VID es un identificador de 12 bits entre 1 y 4094 que proporciona
una identidad única para cada VLAN. En la Figura 6–1, la VLAN Roja tiene el
VID 789, la VLAN Amarilla tiene el VID 456 y la VLAN Azul tiene el VID 123.
Al configurar los nodos para que admitan redes VLAN, es necesario asignar
un VID a cada puerto. El VID del puerto debe ser el mismo que el VID
asignado a la interfaz que se conecta al puerto, como se muestra en la
siguiente figura.

Figura 6–2 Configuración de nodos de una red con redes VLAN
La Figura 6–2 muestra varios hosts que están conectados a diferentes VLAN.
Hay dos hosts que pertenecen a la misma VLAN. En esta figura, las interfaces
de red primaria de los tres hosts se conectan al conmutador 1. El host A es
miembro de la red VLAN Azul. Por lo tanto, la interfaz del host A está
configurada con el VID 123. Esta interfaz se conecta al puerto 1 en el
conmutador 1, que se configura con el VID 123. El host B es miembro de la
red VLAN Amarilla con el VID 456. La interfaz del host B se conecta al puerto
5 en el conmutador 1, que se configura con el VID 456. Por último, la interfaz
del host C se conecta al puerto 9 en el conmutador 1. La red VLAN Azul se
configura con el VID 123.
La figura también muestra que un único host puede también pertenecer a
más de una VLAN. Por ejemplo, Host A tiene dos VLAN configuradas a través
de la interfaz del host. La segunda VLAN está configurada con el VID 456 y
se conecta al puerto 3 que también está configurado con el VID 456. Por lo
tanto, el Host A es miembro del Blue VLAN y del Yellow VLAN.
Durante la configuración de la red VLAN, debe especificar el punto de
conexión físico o PPA de la red VLAN. El valor PPA se obtiene con esta
fórmula:
driver-name + VID * 1000 + device-instance

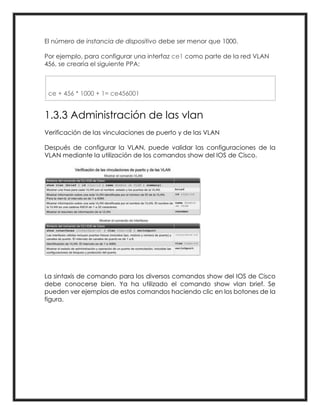

El número de instancia de dispositivo debe ser menor que 1000.
Por ejemplo, para configurar una interfaz ce1 como parte de la red VLAN
456, se crearía el siguiente PPA:
ce + 456 * 1000 + 1= ce456001
1.3.3 Administración de las vlan
Verificación de las vinculaciones de puerto y de las VLAN
Después de configurar la VLAN, puede validar las configuraciones de la
VLAN mediante la utilización de los comandos show del IOS de Cisco.
La sintaxis de comando para los diversos comandos show del IOS de Cisco
debe conocerse bien. Ya ha utilizado el comando show vlan brief. Se
pueden ver ejemplos de estos comandos haciendo clic en los botones de la
figura.

En este ejemplo, el usuario puede ver que el comando show vlan name
student no produce resultados muy legibles. Aquí se prefiere utilizar el
comando show vlan brief. El comando show vlan summary muestra la
cuenta de todas las VLAN configuradas. El resultado muestra seis VLAN: 1,
1002-1005 y la VLAN del estudiante, VLAN 20.
Este comando muestra muchos detalles que exceden el alcance de este
capítulo. La información clave aparece en la segunda línea de la captura
de pantalla e indica que la VLAN 20 está activa.

Este comando muestra información útil para el usuario. Puede determinar
que el puerto F0/18 se asigna a la VLAN 20 y que la VLAN nativa es la VLAN
1. El usuario ha utilizado este comando para revisar la configuración de una
VLAN de voz.
Vínculos al puerto de administración
Existen varias formas de administrar las VLAN y los vínculos del puerto de
VLAN. La figura muestra la sintaxis para el comando no switchport access
vlan.

Reasigne un puerto a la VLAN 1
Para reasignar un puerto a la VLAN 1, el usuario puede usar el comando no
switchport access vlan en modo de configuración de interfaz. Examine la
salida del comando show vlan brief que aparece inmediatamente a
continuación. Note cómo VLAN 20 sigue activa. Sólo se la ha eliminado de
la interfaz F0/18. En el comando show interfaces f0/18 switchport, se puede
ver que la VLAN de acceso para interfaz F0/18 se ha reestablecido a la VLAN
1.
Reasigne la VLAN a otro puerto
Un puerto de acceso estático sólo puede tener una VLAN. Con el software
IOS de Cisco, no necesita quitar primero un puerto de una VLAN para
cambiar su membresía de la VLAN. Cuando reasigna un puerto de acceso

estático a una VLAN existente, la VLAN se elimina automáticamente del
puerto anterior. En el ejemplo, el puerto F0/11 se reasigna a la VLAN 20.
Eliminación de las VLAN
La figura proporciona un ejemplo de uso del comando de configuración
global no vlan vlan-id para eliminar la VLAN 20 del sistema. El comando show
vlan brief verifica que la VLAN 20 ya no está en el archivo vlan.dat.
Alternativamente, el archivo completo vlan.dat puede eliminarse con el
comando delete flash: vlan.dat del modo EXEC privilegiado. Después de
que el switch se haya vuelto a cargar, las VLAN configuradas previamente
ya no estarán presentes. Esto ubica al switch, en forma efectiva, en "de
fábrica de manera predeterminada" con respecto a las configuraciones de
la VLAN.
Nota: Antes de eliminar una VLAN, asegúrese de reasignar primero todo el
puerto miembro a una VLAN diferente. Todo puerto que no se ha movido a
una VLAN activa no puede comunicarse con otras estaciones luego de
eliminar la VLAN.

1.3.5. Resolución de problemas
Faltas de concordancia de la VLAN nativa: los puertos se configuran
con diferentes VLAN nativas, estos errores de configuración generan
notificaciones de consola, hacen que el tráfico de administración y control
se dirija erróneamente.
Faltas de concordancia del modo de enlace troncal: un puerto de
enlace troncal se configura con el modo de enlace troncal "inactivo" y el
otro con el modo de enlace troncal "activo". Estos errores de
configuración hacen que el vínculo de enlace troncal deje de funcionar.
La resolución de problemas es examinando los enlaces troncales
para ver si existe una falta de concordancia de la VLAN nativa.
Cada VLAN debe corresponder a una subred IP única. Si dos
dispositivos en la misma VLAN tienen direcciones de sobre diferentes, no se
pueden comunicar. Este tipo de configuración incorrecta es un problema
común y de fácil resolución al identificar el dispositivo en controversia y
cambiar la dirección de subred por una dirección correcta.
1.4 VTP
1.4.1. Conceptos de VTP
VTP son las siglas de VLAN Trunking Protocol, un protocolo de mensajes de
nivel 2 usado para configurar y administrar Vlans en equipos Cisco. Permite
centralizar y simplificar la administración en un domino de Vlans, pudiendo
crear, borrar y renombrar las mismas, reduciendo así la necesidad de
configurar la misma VLAN en todos los nodos. El protocolo VTP nace como
una herramienta de administración para redes de cierto tamaño, donde la
gestión manual se vuelve inabordable.

1.4.2 VTP opera en 3 modos distintos:
 Servidor
 Cliente
 Transparente
Servidor:
Es el modo por defecto. Desde él se pueden crear, eliminar o modificar
Vlans. Su cometido es anunciar su configuración al resto de switches del
mismo dominio VTP y sincronizar dicha configuración con la de otros
servidores, basándose en los mensajes VTP recibidos a través de sus
enlaces trunk. Debe haber al menos un servidor. Se recomienda
autenticación MD5.
Cliente:
En este modo no se pueden crear, eliminar o modificar Vlans, tan sólo
sincronizar esta información basándose en los mensajes VTP recibidos de
servidores en el propio dominio. Un cliente VTP sólo guarda la información
de la VLAN para el dominio completo mientras el switch está activado. Un
reinicio del switch borra la información de la VLAN.
Transparente:
Desde este modo tampoco se pueden crear, eliminar o modificar Vlans que
afecten a los demás switches. La información VLAN en los switches que
trabajen en este modo sólo se puede modificar localmente. Su nombre se
debe a que no procesa las actualizaciones VTP recibidas, tan sólo las reenvía
a los switches del mismo dominio.
Los administradores cambian la configuración de las Vlans en el switch en
modo servidor. Después de realizar cambios, estos son distribuidos a todos
los demás dispositivos en el dominio VTP a través de los enlaces permitidos
en el trunk (VLAN 1, por defecto), lo que minimiza los problemas causados
por las configuraciones incorrectas y las inconsistencias. Los dispositivos que
operan en modo transparente no aplican las configuraciones VLAN que
reciben, ni envían las suyas a otros dispositivos. Sin embargo, aquellos que
usan la versión 2 del protocolo VTP, enviarán la información que reciban
(publicaciones VTP) a otros dispositivos a los que estén conectados con una
frecuencia de 5 minutos. Los dispositivos que operen en modo cliente,

automáticamente aplicarán la configuración que reciban del dominio VTP.
En este modo no se podrán crear Vlans, sino que sólo se podrá aplicar la
información que reciba de las publicaciones VTP.
Para que dos equipos que utilizan VTP puedan compartir información sobre
VLAN, es necesario que pertenezcan al mismo dominio. Los switches
descartan mensajes de otro dominio VTP.
Las configuraciones VTP en una red son controladas por un número de
revisión. Si el número de revisión de una actualización recibida por un switch
en modo cliente o servidor es más alto que la revisión anterior, entonces se
aplicará la nueva configuración. De lo contrario se ignoran los cambios
recibidos. Cuando se añaden nuevos dispositivos a un dominio VTP, se
deben resetear los números de revisión de todo el dominio VTP para evitar
conflictos. Se recomienda tener mucho cuidado al usar VTP cuando haya
cambios de topología, ya sean lógicos o físicos. Realmente no es necesario
resetear todos los números de revisión del dominio. Sólo hay que asegurarse
de que los switches nuevos que se agregen al dominio VTP tengan números
de revisión más bajos que los que están configurados en la red. Si no fuese
así, bastaría con eliminar el nombre del dominio del switch que se agrega.
Esa operación vuelve a poner a cero su contador de revisión.
El VTP sólo aprende sobre las VLAN de rango normal (ID de VLAN 1 a 1005).
Las VLAN de rango extendido (ID mayor a 1005) no son admitidas por el VTP.
El VTP guarda las configuraciones de la VLAN en la base de datos de la
VLAN, denominada vlan.dat.
Identificación de conceptos del VTP
Descripción general del protocolo de enlaces troncales de VLAN (VTP)
EL VTP (VLAN trunking protocol) es un protocolo que sirve para permitir
conectividad entre VLAN, por medio de un enlace troncal entre switches.
El VTP reduce la necesidad de configuración manual de la red.
El VTP permite a un administrador de red configurar un switch de modo que
propagará las configuraciones de la VLAN hacia los otros switches en la
red.
Beneficios del VTP
 Consistencia en la configuración de la VLAN a través de la red
 Seguimiento y monitoreo preciso de las Vlan
 Informes dinámicos sobre las Vlan que se agregan a una red

 Configuración de enlace troncal dinámico cuando las Vlan se agrega a
la red
 Coherencia de la configuración de VLAN a través de la red
 Las VLAN pueden ser enviadas por medios mixtos.
 Rastreo y control preciso de VLAN
 Reporte dinámico de las VLAN añadidas a través de la red
 Configuración “plug-and-play” cuando se agregan nuevas VLAN
Componentes del VTP
Existe un número de componentes clave con los que necesita familiarizarse
al aprender sobre el VTP
1.4.3. Configuración predeterminada de VTP
Configuracion VTP
>enable
#Vlan DataBase
#Vlan 10
#VTP Server
#exit
:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
>enable
#Vlan DataBase
#Vlan 30
#VTP Server
#exit

1.4.4 Dominio de VTP
Consiste de uno o más switches interconectados. Todos los switches en un
dominio comparten los detalles de configuración de la VLAN usando las
publicaciones del VTP. Un router o switch de Capa 3 define el límite de
cada dominio.
 Uno o más dispositivos interconectados que comparten el mismo
nombre de dominio VTP.
 Un switch puede estar en un solo dominio VTP.
 Nombres de dominio deben coincidir exactamente para que se pueda
pasar la información. (Case sensitive)
1.4.5 Publicaciones del VTP
Hay dos tipos de publicaciones VTP:
Publicaciones del VTP: El VTP usa una jerarquía de publicaciones para
distribuir y sincronizar las configuraciones de la VLAN a través de la red.
 Peticiones de clientes que desean información durante el arranque
 Respuestas desde servidores
1.4.6 Modos del VTP
Switches VTP operan en uno de tres modos:
o Servidor
o Cliente
o Transparente
Modo Servidor:
Pueden crear, modificar y eliminar VLAN y parámetros de configuración
de VLAN de todo un dominio.
Guardan información de la configuración VTP en la NVRAM del switch.
Envían mensajes VTP a través de todos los puertos de enlace troncal.

Modo Cliente:
 No pueden crear, modificar ni eliminar la información de VLAN.
 Modo útil para switches que carecen de memoria suficiente como
para guardar grandes tablas de información de VLAN.
 Procesan los cambios de VLAN y envían mensajes VTP desde todos
los puertos troncales.
Modo Transparente:
 Switches no participan de VTP
 Switches envían publicaciones VTP pero ignoran la información que
contiene el mensaje.
 Switch no modifican su BD cuando se reciben actualizaciones o
envían una actualización que indica que se ha producido un
cambio en el estado de la VLAN.
 Salvo para reenviar publicaciones VTP, VTP se encuentra
desactivado en un switch transparente.
Servidor VTP
Los servidores de este protocolo (VTP) muestran/publican la información de
la VLAN del dominio de VTP a otros switches que se encuentran
conectados en este mismo protocolo (VTP) dentro de la misma VLAN. Los
servidores guardan la información de la VLAN Para el dominio Completo
en la NVRAM.
En el servidor es donde se pueden crear, eliminar, modificar o re denominar
todos los parámetros de configuración de la VLAN de todo el dominio.
Cliente de VTP transparente
Los switches en modo VTP transparente envían publicaciones VTP a los
clientes y a los servidores VTP, pero el modo transparente ignora la
información que contiene el mensaje. Un switch transparente no modifica
su base de datos cuando se reciben actualizaciones o envían una
actualización que indica que se ha producido un cambio en el estado de
la VLAN. A excepción en el caso de envío de publicaciones VTP, VTP se
desactiva en un switch transparente.

1.4.7 Depuración de VTP
La depuración del VTP evita inundación/saturación innecesaria de
información de broadcast desde una VLAN a través de todos los enlaces
troncales. Además de que la depuración aumenta el ancho de banda
disponible mediante la restricción del tráfico.
Resolución de problemas de los VTP
 Antes que nada para poder corregir un problema de configuración
tienes que estar en modo servidor para poder tener estos privilegios
antes mencionados.
 Hacer un buen enrutamiento, ya que si no es así se tendría problemas
con la conexión de las host
 No repetir una ip varias veces dentro de la misma red, porque si no
entonces no se tendrá conexión en ningún dispositivo donde se tenga
repetida la ip
 Hacer ping porque esto muestra si hay conectividad entre los
dispositivos conectados
 Tener una contraseña en los dominios para tener una mejor seguridad

calidad

Más contenido relacionado

La actualidad más candente

Destacado

Similar a calidad

calidad
