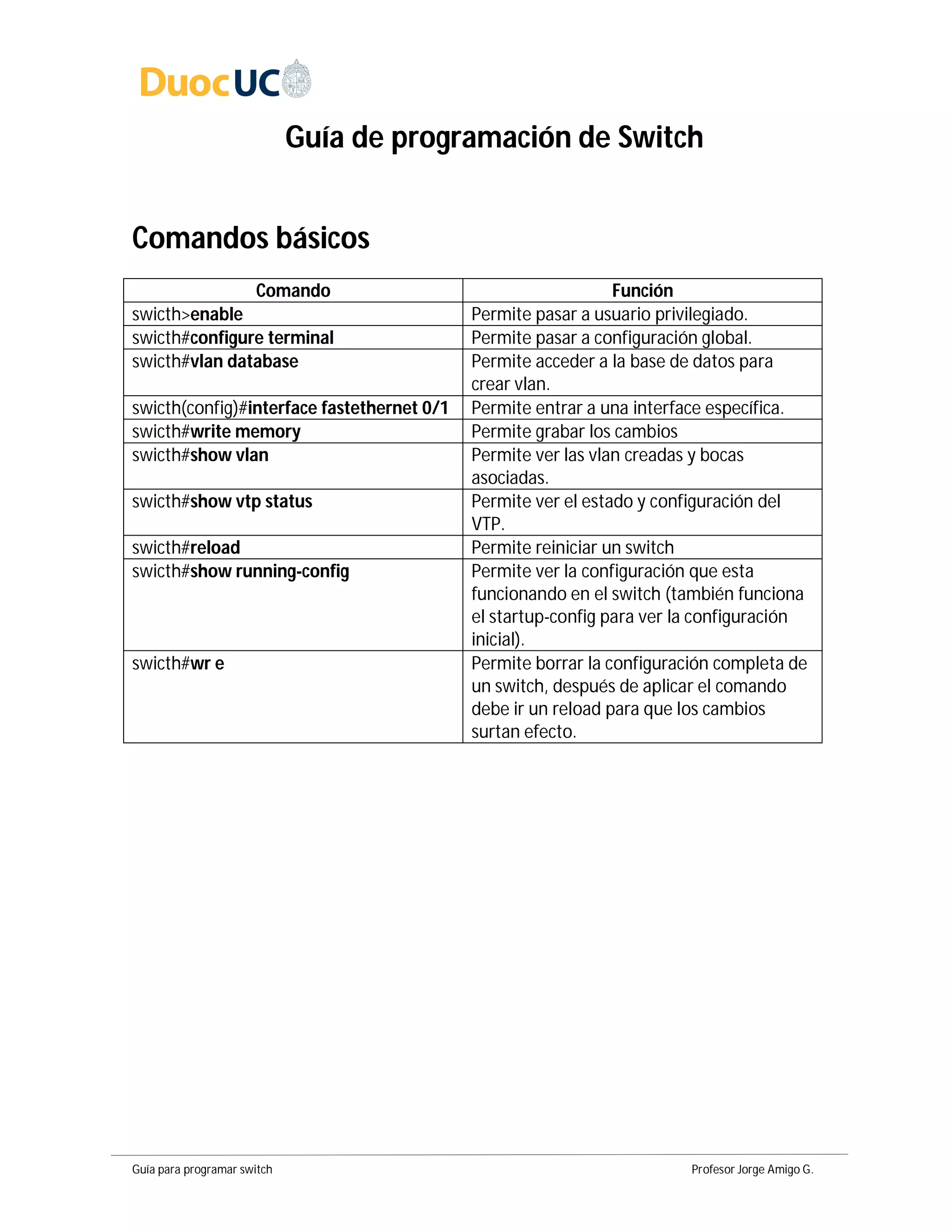

1. Guía para programar switch Profesor Jorge Amigo G.
Guía de programación de Switch
Comandos básicos
Comando Función
swicth>enable Permite pasar a usuario privilegiado.
swicth#configure terminal Permite pasar a configuración global.
swicth#vlan database Permite acceder a la base de datos para
crear vlan.
swicth(config)#interface fastethernet 0/1 Permite entrar a una interface específica.
swicth#write memory Permite grabar los cambios
swicth#show vlan Permite ver las vlan creadas y bocas
asociadas.
swicth#show vtp status Permite ver el estado y configuración del
VTP.
swicth#reload Permite reiniciar un switch
swicth#show running-config Permite ver la configuración que esta
funcionando en el switch (también funciona
el startup-config para ver la configuración
inicial).
swicth#wr e Permite borrar la configuración completa de
un switch, después de aplicar el comando
debe ir un reload para que los cambios
surtan efecto.

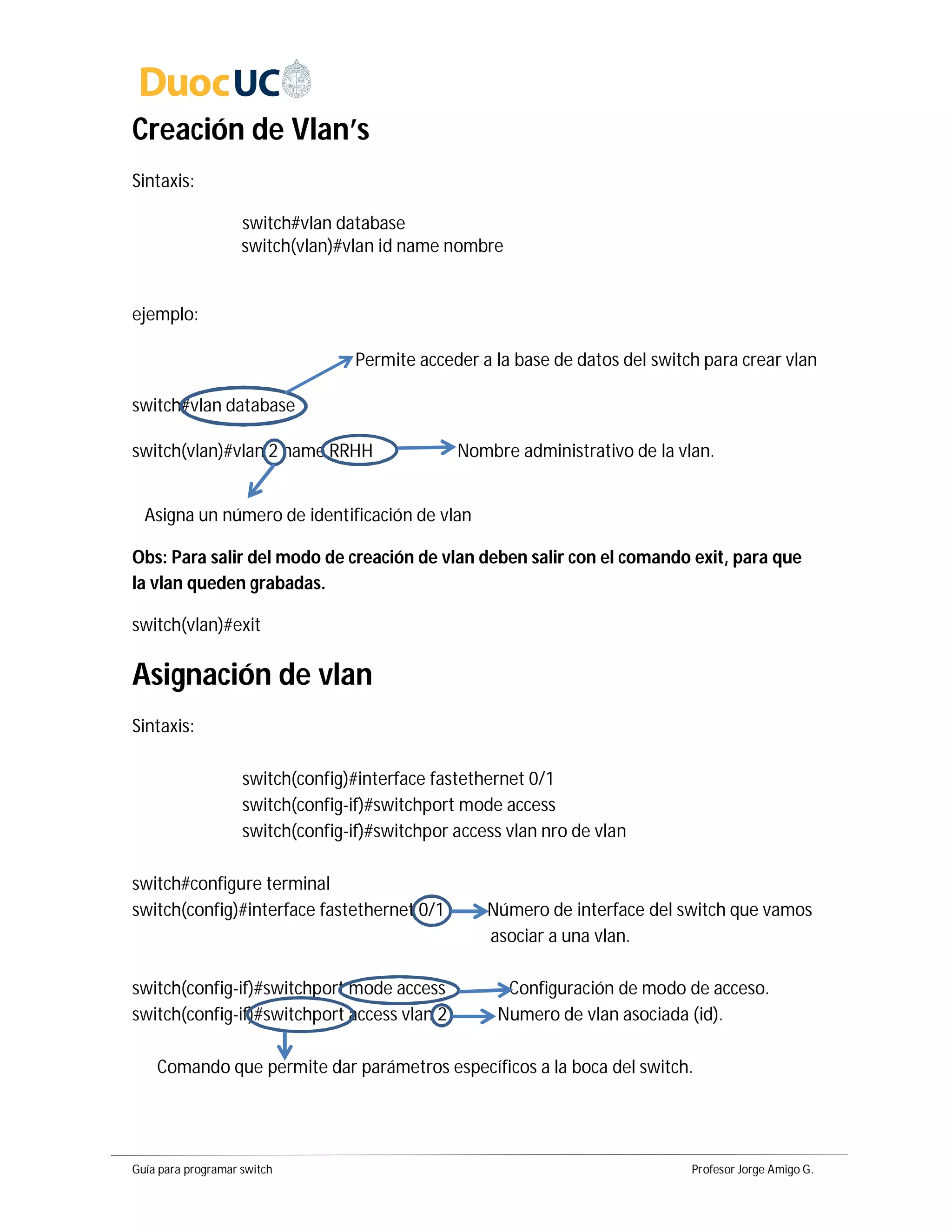

2. Guía para programar switch Profesor Jorge Amigo G.
Creación de Vlan’s
Sintaxis:
switch#vlan database
switch(vlan)#vlan id name nombre
ejemplo:
Permite acceder a la base de datos del switch para crear vlan
switch#vlan database
switch(vlan)#vlan 2 name RRHH Nombre administrativo de la vlan.
Asigna un número de identificación de vlan
Obs: Para salir del modo de creación de vlan deben salir con el comando exit, para que
la vlan queden grabadas.
switch(vlan)#exit
Asignación de vlan
Sintaxis:
switch(config)#interface fastethernet 0/1
switch(config-if)#switchport mode access
switch(config-if)#switchpor access vlan nro de vlan
switch#configure terminal
switch(config)#interface fastethernet 0/1 Número de interface del switch que vamos
asociar a una vlan.
switch(config-if)#switchport mode access Configuración de modo de acceso.
switch(config-if)#switchport access vlan 2 Numero de vlan asociada (id).
Comando que permite dar parámetros específicos a la boca del switch.

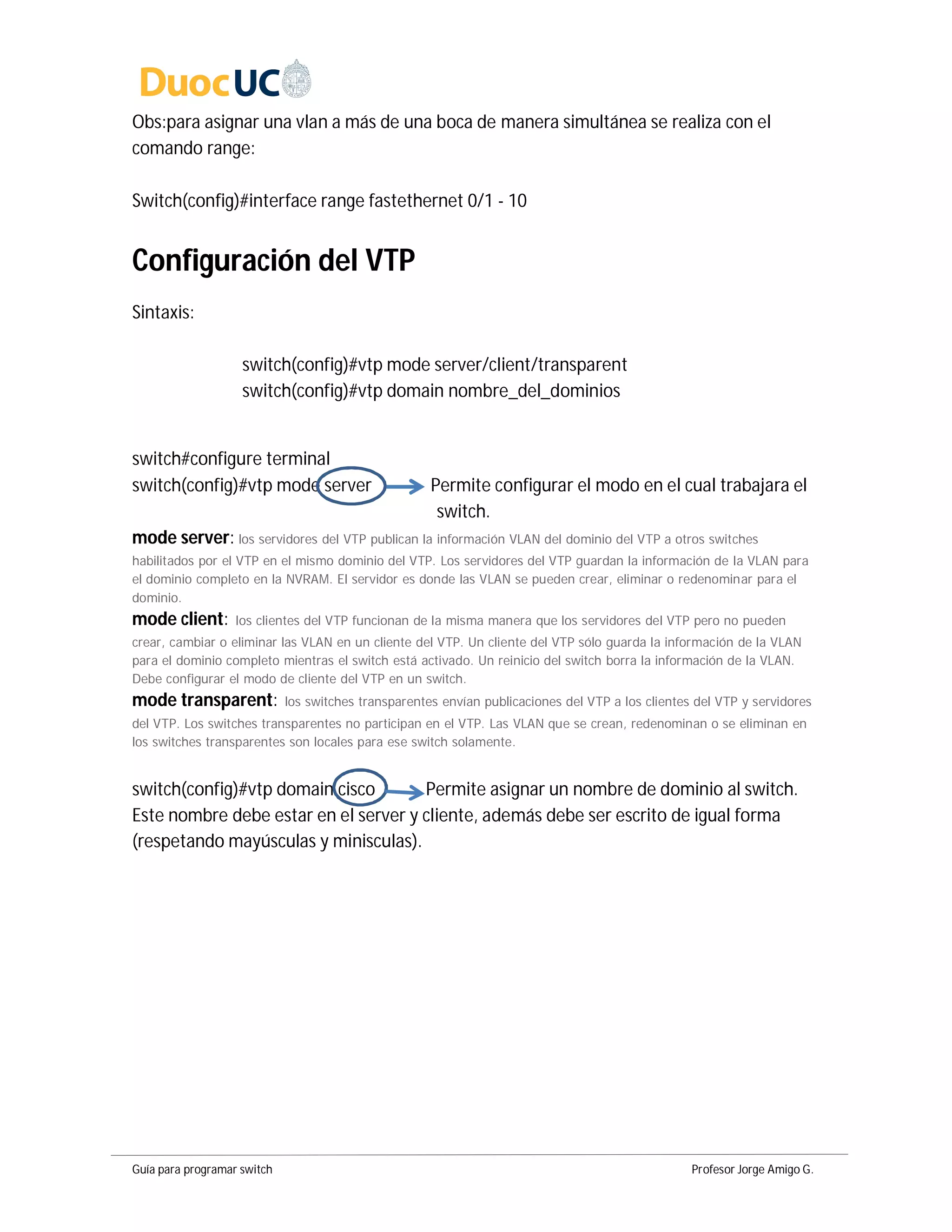

3. Guía para programar switch Profesor Jorge Amigo G.
Obs:para asignar una vlan a más de una boca de manera simultánea se realiza con el
comando range:
Switch(config)#interface range fastethernet 0/1 - 10
Configuración del VTP
Sintaxis:
switch(config)#vtp mode server/client/transparent
switch(config)#vtp domain nombre_del_dominios
switch#configure terminal
switch(config)#vtp mode server Permite configurar el modo en el cual trabajara el
switch.
mode server: los servidores del VTP publican la información VLAN del dominio del VTP a otros switches
habilitados por el VTP en el mismo dominio del VTP. Los servidores del VTP guardan la información de la VLAN para
el dominio completo en la NVRAM. El servidor es donde las VLAN se pueden crear, eliminar o redenominar para el
dominio.
mode client: los clientes del VTP funcionan de la misma manera que los servidores del VTP pero no pueden
crear, cambiar o eliminar las VLAN en un cliente del VTP. Un cliente del VTP sólo guarda la información de la VLAN
para el dominio completo mientras el switch está activado. Un reinicio del switch borra la información de la VLAN.
Debe configurar el modo de cliente del VTP en un switch.
mode transparent: los switches transparentes envían publicaciones del VTP a los clientes del VTP y servidores
del VTP. Los switches transparentes no participan en el VTP. Las VLAN que se crean, redenominan o se eliminan en
los switches transparentes son locales para ese switch solamente.
switch(config)#vtp domain cisco Permite asignar un nombre de dominio al switch.
Este nombre debe estar en el server y cliente, además debe ser escrito de igual forma
(respetando mayúsculas y minisculas).

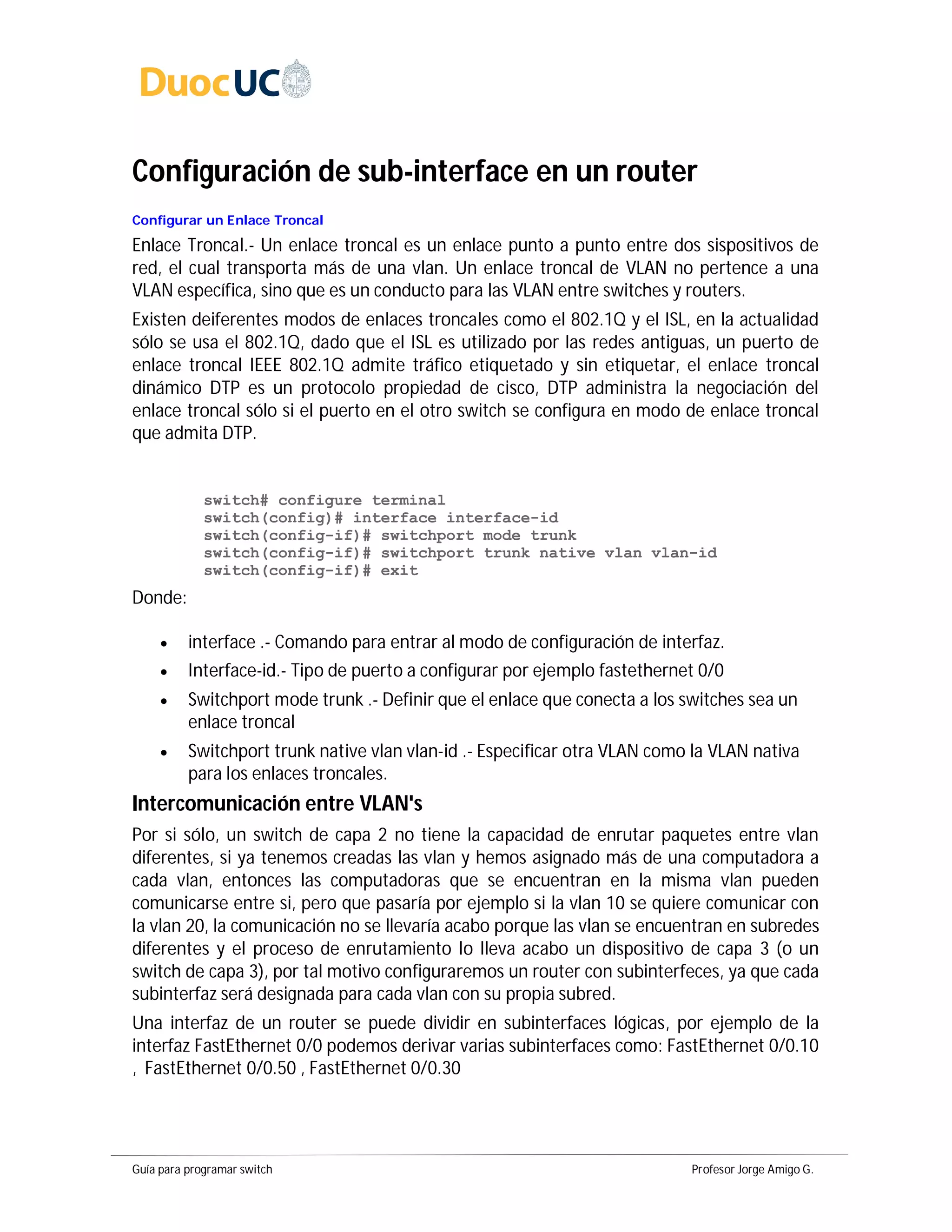

4. Guía para programar switch Profesor Jorge Amigo G.
Configuración de sub-interface en un router
Configurar un Enlace Troncal
Enlace Troncal.- Un enlace troncal es un enlace punto a punto entre dos sispositivos de
red, el cual transporta más de una vlan. Un enlace troncal de VLAN no pertence a una
VLAN específica, sino que es un conducto para las VLAN entre switches y routers.
Existen deiferentes modos de enlaces troncales como el 802.1Q y el ISL, en la actualidad
sólo se usa el 802.1Q, dado que el ISL es utilizado por las redes antiguas, un puerto de
enlace troncal IEEE 802.1Q admite tráfico etiquetado y sin etiquetar, el enlace troncal
dinámico DTP es un protocolo propiedad de cisco, DTP administra la negociación del
enlace troncal sólo si el puerto en el otro switch se configura en modo de enlace troncal
que admita DTP.
switch# configure terminal
switch(config)# interface interface-id
switch(config-if)# switchport mode trunk
switch(config-if)# switchport trunk native vlan vlan-id
switch(config-if)# exit
Donde:
interface .- Comando para entrar al modo de configuración de interfaz.
Interface-id.- Tipo de puerto a configurar por ejemplo fastethernet 0/0
Switchport mode trunk .- Definir que el enlace que conecta a los switches sea un
enlace troncal
Switchport trunk native vlan vlan-id .- Especificar otra VLAN como la VLAN nativa
para los enlaces troncales.
Intercomunicación entre VLAN's
Por si sólo, un switch de capa 2 no tiene la capacidad de enrutar paquetes entre vlan
diferentes, si ya tenemos creadas las vlan y hemos asignado más de una computadora a
cada vlan, entonces las computadoras que se encuentran en la misma vlan pueden
comunicarse entre si, pero que pasaría por ejemplo si la vlan 10 se quiere comunicar con
la vlan 20, la comunicación no se llevaría acabo porque las vlan se encuentran en subredes
diferentes y el proceso de enrutamiento lo lleva acabo un dispositivo de capa 3 (o un
switch de capa 3), por tal motivo configuraremos un router con subinterfeces, ya que cada
subinterfaz será designada para cada vlan con su propia subred.
Una interfaz de un router se puede dividir en subinterfaces lógicas, por ejemplo de la
interfaz FastEthernet 0/0 podemos derivar varias subinterfaces como: FastEthernet 0/0.10
, FastEthernet 0/0.50 , FastEthernet 0/0.30

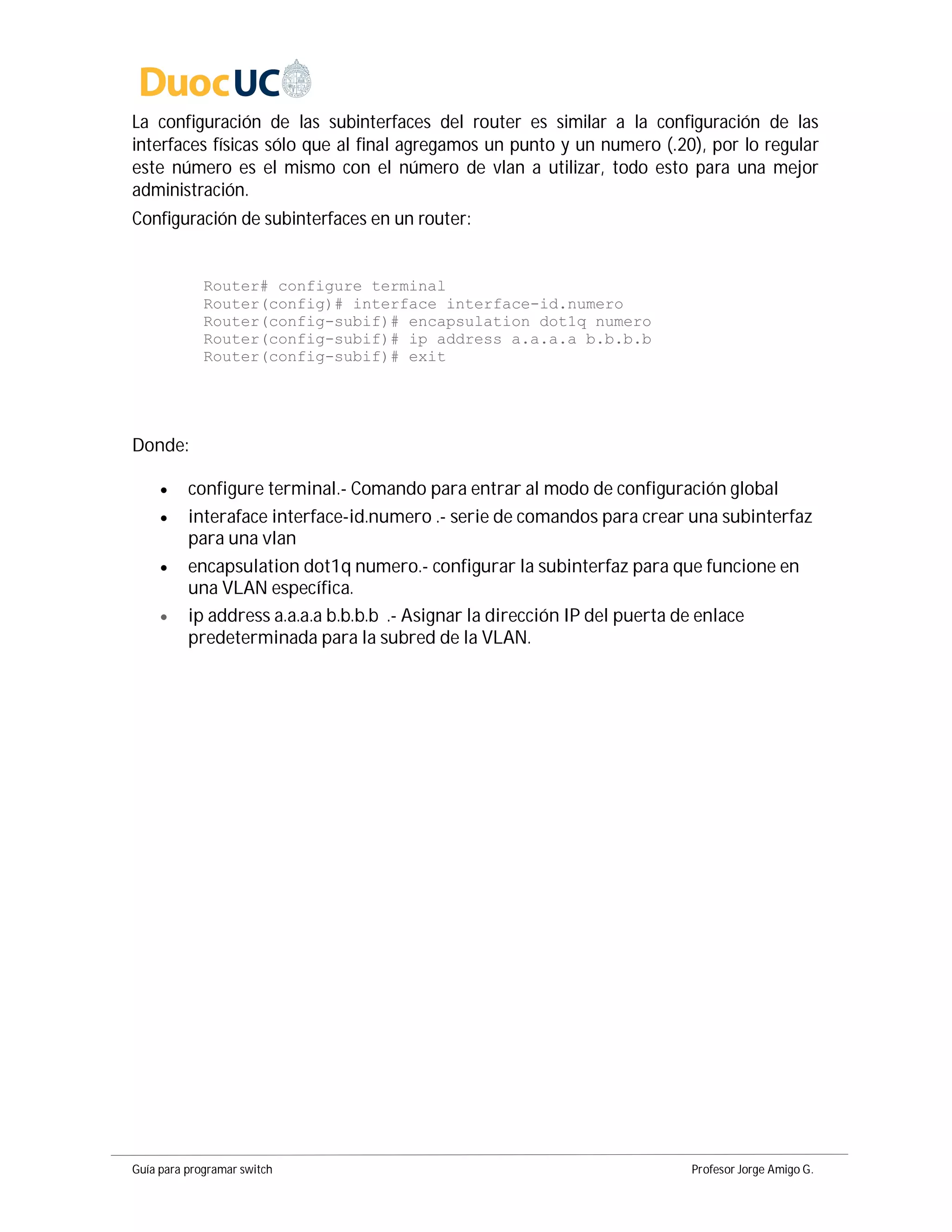

5. Guía para programar switch Profesor Jorge Amigo G.
La configuración de las subinterfaces del router es similar a la configuración de las
interfaces físicas sólo que al final agregamos un punto y un numero (.20), por lo regular
este número es el mismo con el número de vlan a utilizar, todo esto para una mejor
administración.
Configuración de subinterfaces en un router:
Router# configure terminal
Router(config)# interface interface-id.numero
Router(config-subif)# encapsulation dot1q numero
Router(config-subif)# ip address a.a.a.a b.b.b.b
Router(config-subif)# exit
Donde:
configure terminal.- Comando para entrar al modo de configuración global
interaface interface-id.numero .- serie de comandos para crear una subinterfaz
para una vlan
encapsulation dot1q numero.- configurar la subinterfaz para que funcione en
una VLAN específica.
ip address a.a.a.a b.b.b.b .- Asignar la dirección IP del puerta de enlace
predeterminada para la subred de la VLAN.
