1. Arc GIS I
Para Arc View, Arc Editor y Arc Info
Ing. Carlos Vidal Valenzuela
cvidalv@sedapal.com.pe
J8338

2. Introducción 1
J8338

3. Bienvenida
•Introducción del Instructor
Nombre y formación educacional
Experiencia en GIS
• Introducción de los estudiantes
Nombre
Ocupación / instrucción
Experiencia en GIS
Expectativas
J8338

4. Objetivos del Curso
•Despliegue de datos
• espaciales y tabulares
• Consulta de datos por:
• atributos
• relaciones espaciales
• Edición de datos
• espaciales y atributos
• Producir mapas, reportes y gráficos
J8338

5. Generalidades de ARC GIS
J8338

6. GIS en las empresas
Browser Desktop Clients
Clients ArcInfo
ArcEditor
ArcExplorer
ArcView
ArcReader
Standard Web Network
Browser (Lan, Web, Wireless)
ArcObjects
Mobile
Clients
ArcSDE ArcIMS
Services….
ArcGIS
ArcPad RDBMS Servers
J8338

7. Explorando
conceptos GIS 2
J8338

8. Lección 2
Generalidades
• Introducción a los conceptos GIS
• Arc GIS y otros productos de software de ESRI
J8338

9. Que es un GIS?
Una integración de cinco elementos básicos
Gente
Datos
Software
Hardware Análisis
J8338

10. Funciones de un GIS
Capturar
Almacenar
Consultar
Analizar
Desplegar Resultados
J8338

11. Captura de datos
Datos digitales
Mapas Analógicos
Datos
GIS
GPS
Coordenadas
J8338

12. Almacenando datos
• Formatos vectoriales
Representación
discreta de la realidad
• Formatos Raster
Uso de celdas para
modelar la realidad
J8338

13. •Modelo Raster
El Espacio esta representado por un conjunto de unidades
espaciales llamadas celdas, que simbolizan unidades territoriales
homogéneas de información espacial
1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 = Mar
1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
1 = Acantilado
1
1
1
1
1
1
0
1
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
2 = Playa
1 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
1 1 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
1 1 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
1 1 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
1 1 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
1 1 1 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0
1 1 1 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0
1 1 1 1 1 1 2 0 0 0 0 0 0 0 0 0 2 2 2 2
1 1 1 1 1 1 2 2 2 0 0 0 0 0 0 2 2 2 2 2
1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2
1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2
1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2
1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2
1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2
J8338

14. Características del modelo Raster
Ventajas
Estructura de datos Simples
Compatibilidad con imágenes de satélite y de scaner
Buenas capacidades para análisis, simulaciones y modelado
Tecnología barata y simple
Sencillez en procesos de comparación “pixel a pixel”
Desventajas
Archivos muy grandes que se incrementan geométricamente
Necesidades de estructura de compresión de datos
Menor precisión locacional
Mala calidad de representación para unidades lineales
Mapas temáticos ocupan gran cantidad de memoria
Poca precisión en cálculos de superficies y distancia
Representación final puede ser menos estética
J8338

15. • Modelo Vectorial
La estructura vectorial es una organización de base de datos,
donde se almacena la información espacial como puntos,
líneas o polígonos a partir de sus coordenadas en un sistema
de referencia determinado
Mar
Acantilado
Playa
J8338

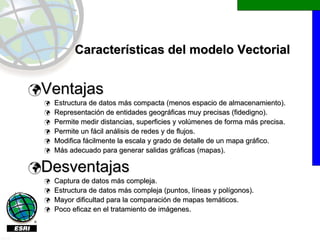

16. Características del modelo Vectorial
Ventajas
Estructura de datos más compacta (menos espacio de almacenamiento).
Representación de entidades geográficas muy precisas (fidedigno).
Permite medir distancias, superficies y volúmenes de forma más precisa.
Permite un fácil análisis de redes y de flujos.
Modifica fácilmente la escala y grado de detalle de un mapa gráfico.
Más adecuado para generar salidas gráficas (mapas).
Desventajas
Captura de datos más compleja.
Estructura de datos más compleja (puntos, líneas y polígonos).
Mayor dificultad para la comparación de mapas temáticos.
Poco eficaz en el tratamiento de imágenes.
J8338

17. Consultas
• Identificando elementos específicos
• Identificando elementos basados en condiciones
Estados de USA con mas de 5
millones de habitantes
J8338

18. Análisis
Que ciudades están ubicadas a menos
de 1 Km. del rió Rin?
• Proximidad
Tipo de Pozo Perforado
Propietario Mr. Salas
• Sobreposición Tipo de Suelo Arenoso
• Redes
J8338

19. Visualización
Mapas
Reportes
Gráficos
J8338

20. Resultados
Mapas impresos Internet
Datos
Imagen GIS Documentos
Florida.mxd
J8338

21. Organizando datos espaciales
Un GIS trabaja con capas temáticas de datos espaciales
Responde preguntas comparando diferente capas de datos
J8338

22. Elementos en datos vectoriales
Las entidades del mundo real son representadas a
través de formas básicas
Usos de
tiendas calles suelo
Puntos Líneas Áreas
Polígonos
J8338

23. Escala del mapa
La escala del mapa determina el tamaño y forma
de los elementos
Escala
río ciudad
Grande
1:500
1:24000
río
ciudad
Escala
Pequeña
1:24000 1:250000
J8338

24. Componentes de los datos
geográficos
Los tres componentes generales de la información
geográfica
Geometría Atributos Comportamiento
Reglas:
Calles y
carreteras no
pueden
intersectarse
Cada elemento corresponde a un registro en la tabla
de atributos
J8338

25. Usando relaciones espaciales
La posición relativa de los elementos determina
relaciones
I-80 conecta New York es
San Francisco adyacente al
con New York Océano
Atlántico
New York
San Francisco i - 80
San Francisco I-80 posee
esta contenida longitud y
por California dirección
J8338

26. Generalidades de Arc GIS
Incrementando la funcionalidad desde Arc View
hasta Arc Info
J8338

27. Generalidades de las
aplicaciones
• Todos los productos de Arc GIS comparten
aplicaciones comunes
• Arc Map, Arc Catalog, Arc Toolbox
J8338

28. Arc Map
• Aplicación principal de despliegue
• Realiza las tareas basadas en mapas
Visualización
Edición
Consultas
Análisis
Gráficos
Reportes
J8338

29. Arc Catalog
• Una ventana en su base de datos
• Explora sus datos
• Administra sus datos
• Crea y visualiza la documentación
de los datos (metadatos)
J8338

30. Arc Toolbox
• Funciones para el geoprocesamiento
• Administración de datos,
análisis y conversión
• Las herramientas varían
entre los productos Arc GIS
J8338

31. Obteniendo Ayuda
• Tabs
• Contenido
• Índices
• Búsquedas
• Favoritos
• Otra Ayuda
• What´s this? (que es esto)
• Tips (consejos)
J8338

32. Demostración
• Observe Arc Catalog
• Estructura del directorio y navegación
• Documentación
• Observe Arc Map
• Adicione datos
• Visualiza y realice consultas
• Herramientas zoom y pan
• Guardar un documento tipo mapa
• Observe Arc Toolbox
• Conjunto de herramientas
J8338

33. Ejercicio : Generalidades
• Utilice el programa para:
• Iniciar Arc Map
• Examinar algunas capas de elementos y su organización
• Identificar relaciones entre elementos geográficos
• Asociar información descriptiva a una capa
• Identificar elementos específicos
• Seleccionar elementos geográficos basados en
ciertas condiciones
J8338
