El documento presenta información sobre cámaras IP, incluyendo sus conceptos básicos, ventajas sobre las cámaras CCTV, características técnicas como resolución y compresión, y una variedad de productos de Vivotek como cámaras fijas, PTZ y domos. También describe el software Vivotek para la grabación y monitoreo de hasta 32 canales, y discute posibles mercados verticales como casas, pymes y organizaciones que podrían beneficiarse del uso de cámaras IP.

2. Temario:

Conceptos Básicos de una Cámara IP

Comparaciones con Tecnología CCTV

Presentación de productos.
− Características Generales.
− Aplicaciones e implementaciones.

Software Vivotek

Lo que se viene

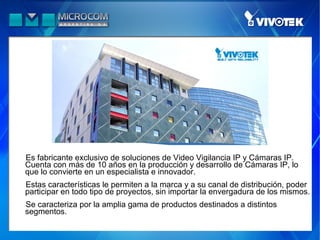

3. Es fabricante exclusivo de soluciones de Video Vigilancia IP y Cámaras IP.
Cuenta con más de 10 años en la producción y desarrollo de Cámaras IP, lo
que lo convierte en un especialista e innovador.
Estas características le permiten a la marca y a su canal de distribución, poder
participar en todo tipo de proyectos, sin importar la envergadura de los mismos.
Se caracteriza por la amplia gama de productos destinados a distintos
segmentos.

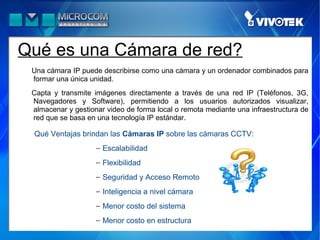

4. Qué es una Cámara de red?
Una cámara IP puede describirse como una cámara y un ordenador combinados para
formar una única unidad.
Capta y transmite imágenes directamente a través de una red IP (Teléfonos, 3G,
Navegadores y Software), permitiendo a los usuarios autorizados visualizar,
almacenar y gestionar video de forma local o remota mediante una infraestructura de
red que se basa en una tecnología IP estándar.
Qué Ventajas brindan las Cámaras IP sobre las cámaras CCTV:
− Escalabilidad
− Flexibilidad
− Seguridad y Acceso Remoto
− Inteligencia a nivel cámara
− Menor costo del sistema
− Menor costo en estructura

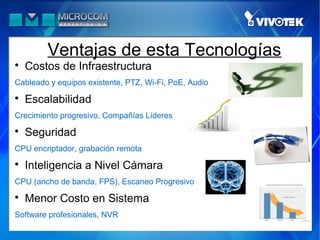

5. Ventajas de esta Tecnologías

Costos de Infraestructura
Cableado y equipos existente, PTZ, Wi-Fi, PoE, Audio

Escalabilidad
Crecimiento progresivo, Compañías Líderes

Seguridad
CPU encriptador, grabación remota

Inteligencia a Nivel Cámara
CPU (ancho de banda, FPS), Escaneo Progresivo

Menor Costo en Sistema
Software profesionales, NVR

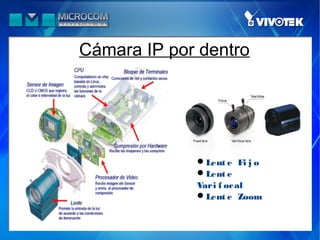

6. Cámara IP por dentro
Lent e Fi j o
Lent e
Vari f oc al
Lent e Zoom

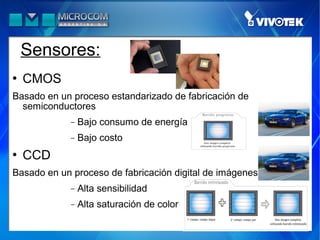

7. Sensores:
 CMOS
Basado en un proceso estandarizado de fabricación de
semiconductores
− Bajo consumo de energía
− Bajo costo
 CCD
Basado en un proceso de fabricación digital de imágenes
− Alta sensibilidad
− Alta saturación de color

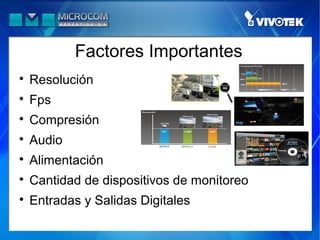

8. Factores Importantes

Resolución

Fps

Compresión

Audio

Alimentación

Cantidad de dispositivos de monitoreo

Entradas y Salidas Digitales

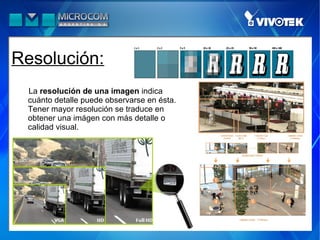

9. Resolución:
La resolución de una imagen indica
cuánto detalle puede observarse en ésta.
Tener mayor resolución se traduce en
obtener una imágen con más detalle o
calidad visual.
1MP=1200*800= 960.000 Pixeles

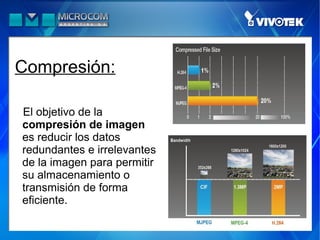

10. Compresión:
El objetivo de la
compresión de imagen
es reducir los datos
redundantes e irrelevantes
de la imagen para permitir
su almacenamiento o
transmisión de forma
eficiente.

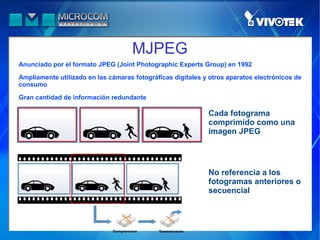

11. MJPEG
Anunciado por el formato JPEG (Joint Photographic Experts Group) en 1992
Ampliamente utilizado en las cámaras fotográficas digitales y otros aparatos electrónicos de
consumo
Gran cantidad de información redundante
Cada fotograma
comprimido como una
imagen JPEG
No referencia a los
fotogramas anteriores o
secuencial

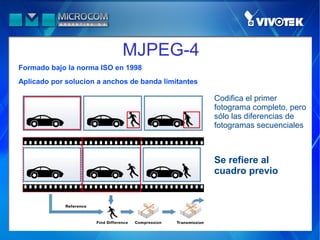

12. MJPEG-4
Formado bajo la norma ISO en 1998
Aplicado por solucion a anchos de banda limitantes
Codifica el primer
fotograma completo, pero
sólo las diferencias de
fotogramas secuenciales
Se refiere al
cuadro previo

13. H.264
También conocido como MPEG-4 parte 10.
Desarrollado por la UIT en 2003
La compresión con más precisión el movimiento de búsqueda y la predicción

14. FPS
Permite configurar la cantidad de fotogramas
según la escena
25 Frames Per Second, smoother
3 Frames Per Second FPS, non-smoother
1 Second

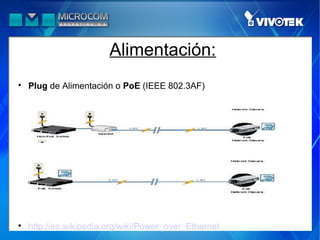

15. Alimentación:

Plug de Alimentación o PoE (IEEE 802.3AF)

http://es.wikipedia.org/wiki/Power_over_Ethernet

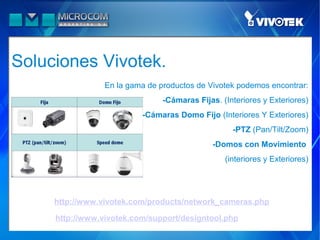

17. Soluciones Vivotek.
En la gama de productos de Vivotek podemos encontrar:
-Cámaras Fijas. (Interiores y Exteriores)
− -Cámaras Domo Fijo (Interiores Y Exteriores)
-PTZ (Pan/Tilt/Zoom)
-Domos con Movimiento
(interiores y Exteriores)
http://www.vivotek.com/products/network_cameras.php
http://www.vivotek.com/support/designtool.php

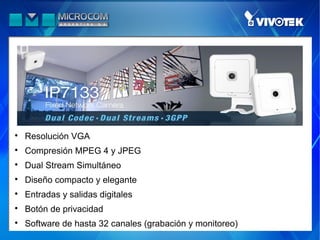

18. 
Resolución VGA

Compresión MPEG 4 y JPEG

Dual Stream Simultáneo

Diseño compacto y elegante

Entradas y salidas digitales

Botón de privacidad

Software de hasta 32 canales (grabación y monitoreo)

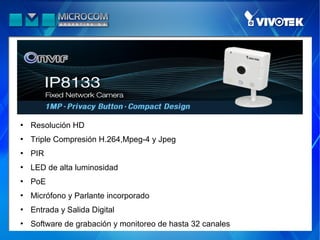

19.  Resolución HD
 Triple Compresión H.264,Mpeg-4 y Jpeg
 PIR
 LED de alta luminosidad
 PoE
 Micrófono y Parlante incorporado
 Entrada y Salida Digital
 Software de grabación y monitoreo de hasta 32 canales

20. IP 8133 Resolución 1 MP
640 x 480
Horizontal 47.4°
Vertical 30.6°
Lente Fijo 3.29mm
1280 x 800

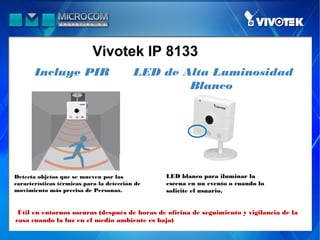

21. Vivotek IP 8133
Incluye PIR LED de Alta Luminosidad
Blanco
Detecta objetos que se mueven por las LED blanco para iluminar la
características térmicas para la detección de escena en un evento o cuando lo
movimiento más precisa de Personas. solicite el usuario.
Útil en entornos oscuros (después de horas de oficina de seguimiento y vigilancia de la
casa cuando la luz en el medio ambiente es baja)

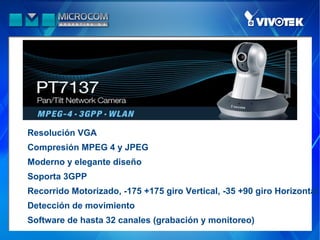

22. Resolución VGA
Compresión MPEG 4 y JPEG
Moderno y elegante diseño
Soporta 3GPP
Recorrido Motorizado, -175 +175 giro Vertical, -35 +90 giro Horizontal
Detección de movimiento
Software de hasta 32 canales (grabación y monitoreo)

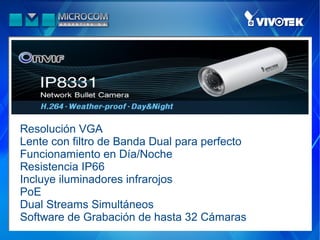

23. Resolución VGA
Lente con filtro de Banda Dual para perfecto
Funcionamiento en Día/Noche
Resistencia IP66
Incluye iluminadores infrarojos
PoE
Dual Streams Simultáneos
Software de Grabación de hasta 32 Cámaras

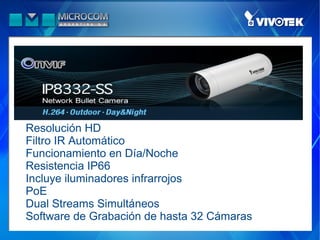

24. Resolución HD
Filtro IR Automático
Funcionamiento en Día/Noche
Resistencia IP66
Incluye iluminadores infrarrojos
PoE
Dual Streams Simultáneos
Software de Grabación de hasta 32 Cámaras

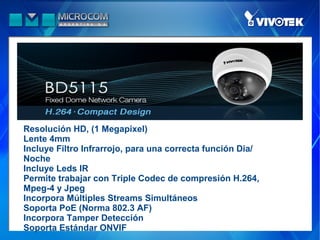

25. Resolución HD, (1 Megapixel)
Lente 4mm
Incluye Filtro Infrarrojo, para una correcta función Dia/
Noche
Incluye Leds IR
Permite trabajar con Triple Codec de compresión H.264,
Mpeg-4 y Jpeg
Incorpora Múltiples Streams Simultáneos
Soporta PoE (Norma 802.3 AF)
Incorpora Tamper Detección
Soporta Estándar ONVIF

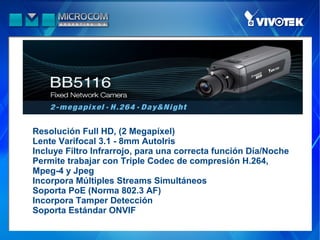

26. Resolución Full HD, (2 Megapíxel)
Lente Varifocal 3.1 - 8mm AutoIris
Incluye Filtro Infrarrojo, para una correcta función Día/Noche
Permite trabajar con Triple Codec de compresión H.264,
Mpeg-4 y Jpeg
Incorpora Múltiples Streams Simultáneos
Soporta PoE (Norma 802.3 AF)
Incorpora Tamper Detección
Soporta Estándar ONVIF

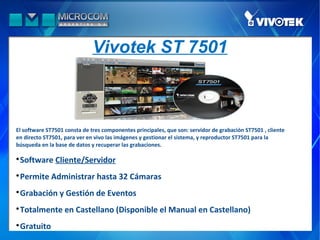

27. Vivotek ST 7501
El software ST7501 consta de tres componentes principales, que son: servidor de grabación ST7501 , cliente
en directo ST7501, para ver en vivo las imágenes y gestionar el sistema, y reproductor ST7501 para la
búsqueda en la base de datos y recuperar las grabaciones.

Software Cliente/Servidor

Permite Administrar hasta 32 Cámaras

Grabación y Gestión de Eventos

Totalmente en Castellano (Disponible el Manual en Castellano)

Gratuito

30. ¿Quién necesita una Cámara IP?
Los posibles mercados Verticales en los que
podemos encontrar o generar la demanda
sobre una solucion de cámaras IP son:
Casas, Pymes, Clínicas, Bancos, Hospitales,
Organizaciones Privadas, Municipios.
 Prevención
 Control
 Seguridad

31. Muchas Gracias
Jonatan Oar
Product Manager Seguridad
