Direccionamiento
de la red: IPv4
Aspectos básicos de networking: Capítulo 6

2. 2© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public

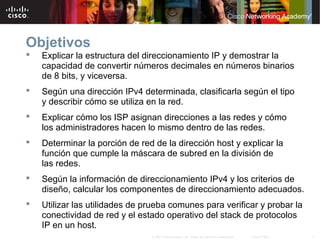

Objetivos
 Explicar la estructura del direccionamiento IP y demostrar la
capacidad de convertir números decimales en números binarios
de 8 bits, y viceversa.
 Según una dirección IPv4 determinada, clasificarla según el tipo
y describir cómo se utiliza en la red.
 Explicar cómo los ISP asignan direcciones a las redes y cómo
los administradores hacen lo mismo dentro de las redes.
 Determinar la porción de red de la dirección host y explicar la
función que cumple la máscara de subred en la división de
las redes.
 Según la información de direccionamiento IPv4 y los criterios de
diseño, calcular los componentes de direccionamiento adecuados.
 Utilizar las utilidades de prueba comunes para verificar y probar la
conectividad de red y el estado operativo del stack de protocolos
IP en un host.

3. 3© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public
Estructura de direccionamiento IP

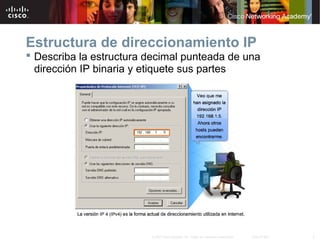

 Describa la estructura decimal punteada de una
dirección IP binaria y etiquete sus partes

4. 4© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public
Estructura de direccionamiento IP

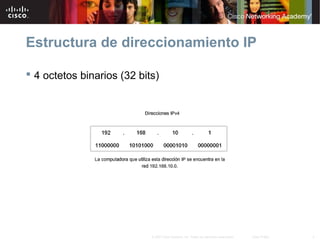

 4 octetos binarios (32 bits)

5. 5© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public
 Practique convertir los números binarios de 8 bits
en números decimales
Estructura de direccionamiento IP

6. 6© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public

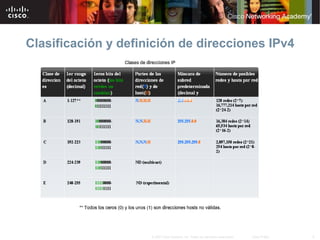

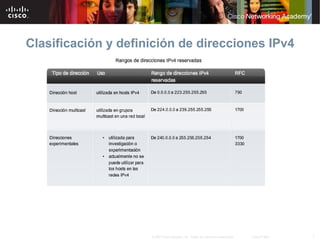

Clasificación y definición de direcciones IPv4

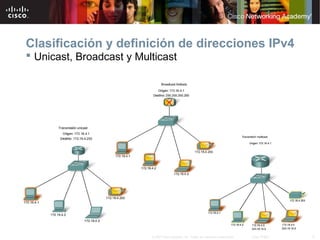

 Unicast, Broadcast y Multicast

7. 7© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public
Clasificación y definición de direcciones IPv4

8. 8© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public
Clasificación y definición de direcciones IPv4

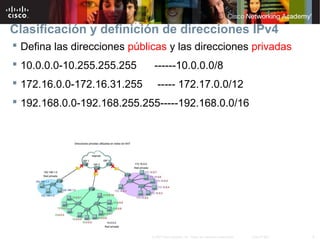

 Defina las direcciones públicas y las direcciones privadas
 10.0.0.0-10.255.255.255 ------10.0.0.0/8
 172.16.0.0-172.16.31.255 ----- 172.17.0.0/12
 192.168.0.0-192.168.255.255-----192.168.0.0/16

9. 9© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public
Clasificación y definición de direcciones IPv4

10. 10© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public
Asignación de direcciones

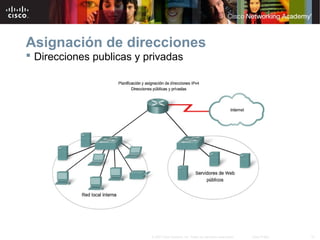

 Direcciones publicas y privadas

11. 11© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public

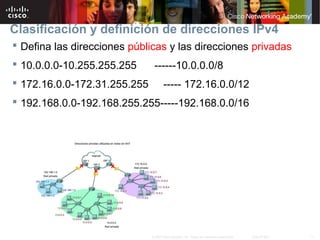

Clasificación y definición de direcciones IPv4
 Defina las direcciones públicas y las direcciones privadas
 10.0.0.0-10.255.255.255 ------10.0.0.0/8
 172.16.0.0-172.31.255.255 ----- 172.16.0.0/12
 192.168.0.0-192.168.255.255-----192.168.0.0/16

12. 12© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public

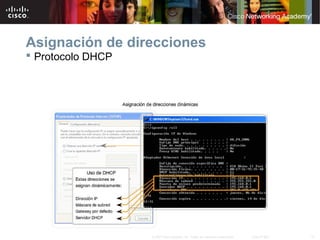

 Protocolo DHCP
Asignación de direcciones

13. 13© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public

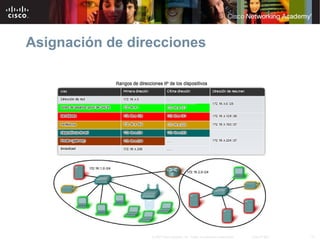

Asignación de direcciones

14. 14© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public
Asignación de direcciones

15. 15© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public

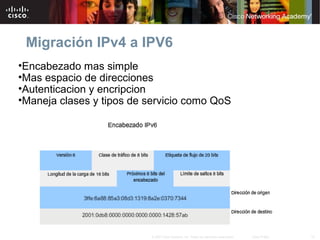

Migración IPv4 a IPV6
•Encabezado mas simple
•Mas espacio de direcciones
•Autenticacion y encripcion
•Maneja clases y tipos de servicio como QoS

16. 16© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public
Cálculo de direcciones

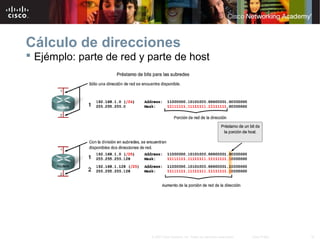

 Ejémplo: parte de red y parte de host

17. 17© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public

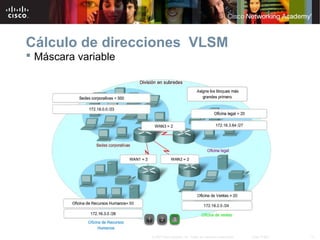

Cálculo de direcciones VLSM
 Máscara variable

18. 18© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public
Cálculo de direcciones

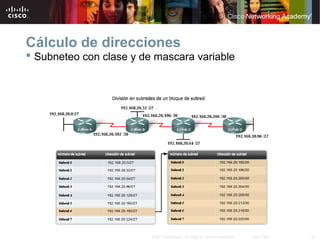

 Subneteo con clase y de mascara variable

19. 19© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public

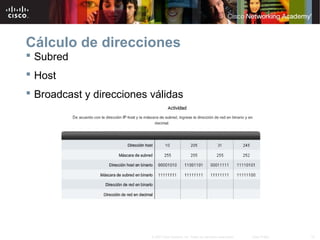

Cálculo de direcciones
 Subred
 Host
 Broadcast y direcciones válidas

20. 20© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public
 Comando PING, protocolo ICMP
 Campo TTL del protocolo IP
 Ping 127.0.0.1 verificar pila de protocolos
Prueba de la capa de red

21. 21© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public

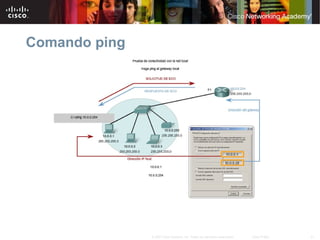

Comando ping

22. 22© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public
Prueba de la capa de red

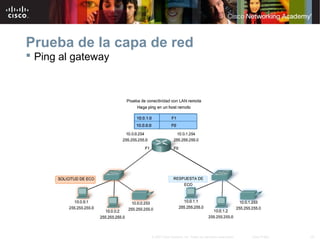

 Ping al gateway

23. 23© 2007 Cisco Systems, Inc. Todos los derechos reservados. Cisco Public
Prueba de la capa de red

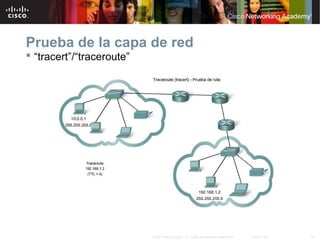

 “tracert”/“traceroute”
