Rodrigo Montull, Carolina
Fabregat Nabás, Núria
Maestro Tornberg, Lucas
Punter Amores, Sara
García Sanz, Míriam
Casa Patio Pinedo
 Localización: afueras de Pinedo,
Valencia
 Extensión parcela: 266m2
Planta

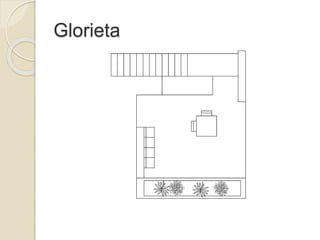

Glorieta

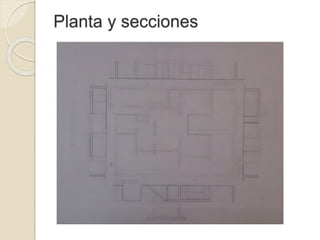

Planta y secciones
Sección A

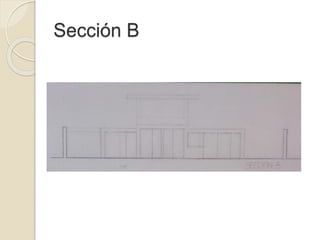

Sección B
Sección B

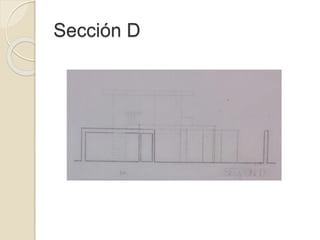

Sección D
Zonas día y noche
Estancias húmedas y secas
Espacios servidores y servidos
Circulación

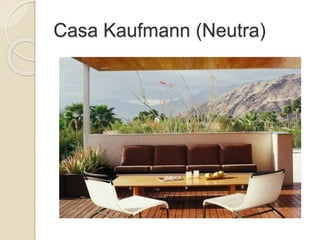

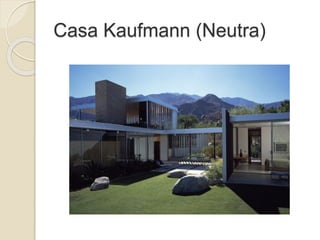

Casa Kaufmann (Neutra)
Casa Kaufmann (Neutra)
Casa en Bel Air Road
Casa en Bel Air Road

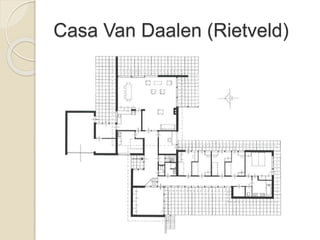

Casa Van Daalen (Rietveld)
 Idea principal: vivienda de planta baja
con una pequeña altura, que cumple
las características propias de una
casa patio que consta de 5 patios. La
parcela queda delimitada por un muro
de ladrillo caravista que únicamente
posee aberturas para los accesos.
 Extensión vivienda: 100m2
 Accesos: Tanto el acceso peatonal como el
rodado, se encuentran en la cara este, y
ambos nos llevan a una zona cubierta en la
cual se pueden tomar dos trayectorias
distintas. Una de ellas es conducirnos hasta
el interior de la casa y la otra, subir
directamente a la glorieta que se encuentra
en la parte superior, evitando el paso
innecesario por el interior de la casa. Al lado
de la escalera que nos conduce a este
espacio exterior, se encuentra el garaje.
 A la derecha de la entrada se sitúa la
cocina y el salón-comedor, los cuales
quedan separados mediante un muro
de carga creando una sensación de
continuidad.
 Entre la cocina y el acceso se sitúan
el aseo de respeto y el patio sucio.
 La parte sur de la cocina y del salón-
comedor son un conjunto de grandes
cristaleras que aportan luz a la parte
principal de la vivienda y comunican
con el patio exterior principal de la
vivienda.
 Patio principal: La mayor parte de este
queda cubierta por un porche y la otra
parte es todo un jardín en el cual
encontramos una lámina de agua
situada junto al muro y ocupando toda
la parte sur del patio.
 Estudio: Situado en la esquina sur-
oeste del patio. Posee un patio propio
al cual se puede acceder tanto por la
parte sur como por la parte este de
dicha estancia. Este patio es
colindante con el patio principal de la
casa, diferenciándose el uno del otro
mediante el cambio de material del
pavimento.
 Dormitorio principal: Se accede por la
parte noreste del salón-comedor y
dispone de baño propio. En el mismo
salón, junto al acceso al dormitorio
hay una cristalera practicable que da
al patio del dormitorio además de
aportar iluminación a esta estancia.
Dispone también de un ventanal que
permite la entrada de luz a la vez que
sirve como único acceso al patio.
 El patio del estudio y el del dormitorio quedan
separados mediante una lámina de agua.
 El cerramiento del dormitorio que da al patio
exterior se realiza mediante un parapeto con un
vidrio en la parte superior, a diferencia del resto
de sus laterales que son de vidrio en su
totalidad.
 Glorieta: pequeña construcción en la parte
superior a la cual se accede a través de unas
escaleras. Abarca una extensión de 13 m2 y está
situada sobre la zona central de la vivienda. Esta
zona posee un espacio interior acondicionado y
otro espacio abierto al exterior que únicamente
queda cubierto mediante un voladizo.
 El motivo por el cual la mayor parte de
las estancias de la vivienda se
encuentran en la parte norte y el patio
principal ocupa toda la parte sur, es la
búsqueda de disfrutar al máximo las
vistas del resto de la casa y recibir la
mayor cantidad de luz posible.
 Zona de noche: dormitorio y baño
principal (noreste)
 Zona de día: espacio restante de la
casa incluyendo la glorieta superior.
