El documento resume la situación actual y futura del sector energético y eléctrico de Ecuador. Explica que el consumo energético por habitante es bajo y depende principalmente de recursos hidroeléctricos. Se espera un crecimiento continuo de la demanda energética. Se describen grandes proyectos de generación eléctrica planificados y la necesidad de expandir la transmisión e interconexión con otros países. También introduce el concepto de redes inteligentes y su potencial para mejorar la eficiencia del sector eléctrico.

1. Indicadores Sector Eléctrico
y Redes Inteligentes
Diciembre 2011

2. UN MUNDO MAS INTELIGENTE

3. CONTENIDO
Situación Actual y Futura del Sector
Energético y Eléctrico del Ecuador
Redes inteligentes
Retos

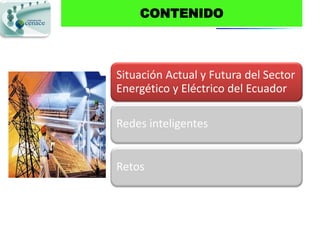

4. CONTENIDO
Situación Actual y Futura del Sector
Energético y Eléctrico del Ecuador
Redes inteligentes
Retos

5. SECTOR ENERGÉTICO

6. REALIDAD Y FUTURO DEL SECTOR ENERGÉTICO
MUNDIAL
Fuente: MEER

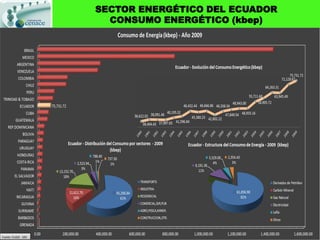

7. SECTOR ENERGÉTICO DEL ECUADOR
CONSUMO ENERGÉTICO (kbep)

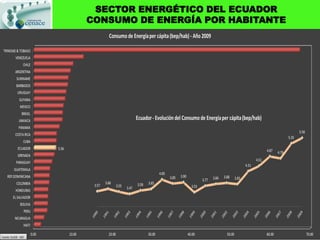

8. SECTOR ENERGÉTICO DEL ECUADOR
CONSUMO DE ENERGÍA POR HABITANTE

9. SECTOR ENERGÉTICO DEL ECUADOR
CONSUMO DE ENERGÍA POR HABITANTE

10. SECTOR ELÉCTRICO – SISTEMA NACIONAL
INTERCONECTADO.

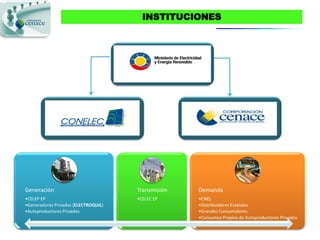

11. INSTITUCIONES
MINISTERIO DE
ELECTRICIDAD Y
ENERGÍA RENOVABLE
CONELEC
(REGULADOR)
Generación Transmisión Demanda
•CELEP EP •CELEC EP •CNEL
•Generadores Privados (ELECTROQUIL) •Distribuidores Estatales
•Autoproductores Privados •Grandes Consumidores
•Consumos Propios de Autoproductores Privados

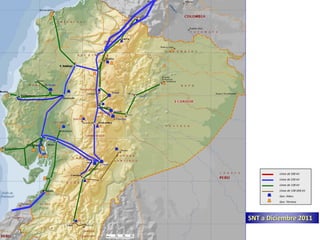

12. D. Peripa
Pucará
Agoyán
S. Francisco
Zhoray
Paute
Línea de 500 kV
Línea de 230 kV
Línea de 138 kV
Línea de 138 (69) kV
Gen. Hidro.
Gen. Térmica
SNT a Diciembre 2011

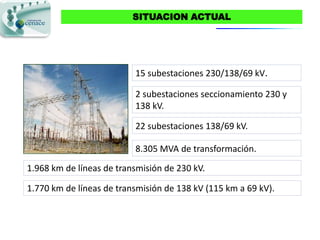

13. SITUACION ACTUAL
15 subestaciones 230/138/69 kV.
2 subestaciones seccionamiento 230 y
138 kV.
22 subestaciones 138/69 kV.
8.305 MVA de transformación.
1.968 km de líneas de transmisión de 230 kV.
1.770 km de líneas de transmisión de 138 kV (115 km a 69 kV).

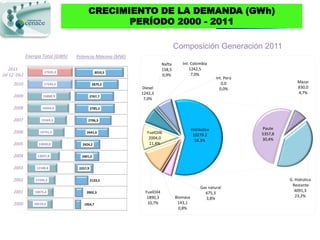

14. CRECIMIENTO DE LA DEMANDA (GWh)
PERÍODO 2000 - 2011
Composición Generación 2011
Energía Total (GWh) Potencia Máxima (MW)
Nafta Int. Colombia
2011 158,5 1242,5
17635,3 3010,5
(al 12 -Dic) 0,9% 7,0%
Int. Perú
0,0 Mazar
2010 17544,5 2879,2
Diesel 0,0% 830,0
1242,3 4,7%
2009 16888,9 2767,7
7,0%
2008 16364,6 2785,2
2007 15569,3 2706,3
Hidráulica Paute
2006 14741,3 2641,6 FuelOil6 5357,8
10279.2
2004,0 30,4%
58.3%
2005 13830,0 2424,2 11,4%
2004 13037,8 2401,0
2003 12188,8 2257,9
2002 11546,3 2133,5 G. Hidrúlica
Restante
Gas natural
2001 10875,4 2002,3 FuelOil4 4091,3
675,3
1890,3 Biomasa 23,2%
3,8%
2000 10519,5 1954,7 10,7% 143,1
0,8%
1500 6500 11500 16500
1800 2300 2800

15. 200
400
600
800
1000
1200
1400
1600
1800
0
abr-99
jul-99
oct-99
ene-00
abr-00
jul-00
oct-00
ene-01
TOTAL HIDRAULICO
abr-01
jul-01
oct-01
ene-02
abr-02
jul-02
oct-02
TOTAL TERMICO
ene-03
abr-03
jul-03
oct-03
ene-04
abr-04
jul-04
oct-04
ene-05
abr-05
jul-05
oct-05
ene-06
abr-06
jul-06
INTERCONEXION COLOMBIA (138-230)
oct-06
ene-07
abr-07
jul-07
oct-07
ene-08
abr-08
jul-08
oct-08
INTERCONEXION PERU
ene-09
abr-09
jul-09
oct-09
ene-10
abr-10

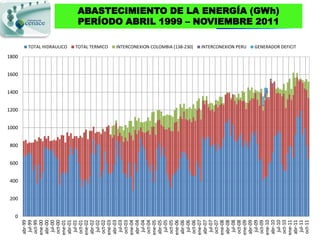

PERÍODO ABRIL 1999 – NOVIEMBRE 2011
ABASTECIMIENTO DE LA ENERGÍA (GWh)
jul-10
oct-10
ene-11
GENERADOR DEFICIT
abr-11
jul-11
oct-11

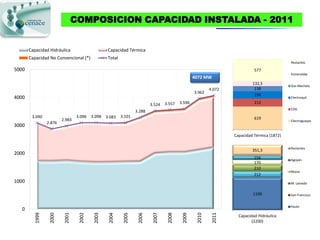

16. COMPOSICION CAPACIDAD INSTALADA - 2011
Capacidad Hidráulica Capacidad Térmica
Capacidad No Convencional (*) Total
Restantes
5000 577
Esmeraldas
4072 MW
132,5 Gas Machala
4.072 138
3.962
194
4000 Electroquil
3.524 3.557 3.596 212
EDG
3.288
3.090 3.096 3.098 3.083 3.101 619
2.983 Electroguayas
2.876
3000
Capacidad Térmica (1872)
Restantes
351,3
2000
156 Agoyán
170
210
Mazar
212
1000 M. Laniado
1100 San Francisco
Paute
0
2010
1999
2000
2001
2002
2003
2004
2005
2006
2007
2008
2009
2011 Capacidad Hidráulica
(2200)

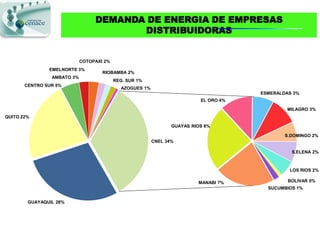

17. DEMANDA DE ENERGIA DE EMPRESAS
DISTRIBUIDORAS
COTOPAXI 2%
EMELNORTE 3%
RIOBAMBA 2%
AMBATO 3%
REG. SUR 1%
CENTRO SUR 5%
AZOGUES 1%
ESMERALDAS 3%
EL ORO 4%
MILAGRO 3%
QUITO 22%
GUAYAS RIOS 8%
S.DOMINGO 2%
CNEL 34%
S.ELENA 2%
LOS RIOS 2%
MANABI 7% BOLIVAR 0%
SUCUMBIOS 1%
GUAYAQUIL 28%

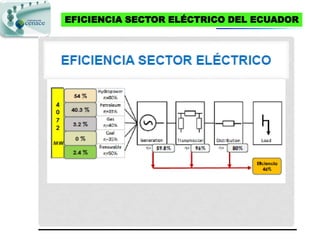

18. EFICIENCIA SECTOR ELÉCTRICO DEL ECUADOR

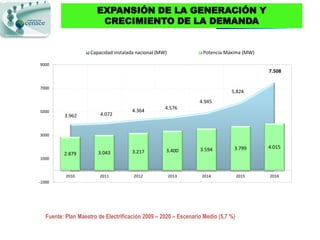

19. EXPANSIÓN DE LA GENERACIÓN Y
CRECIMIENTO DE LA DEMANDA
Capacidad instalada nacional (MW) Potencia Máxima (MW)
9000
7.508
7000
5.824
4.945
4.576
5000 4.364
3.962 4.072
3000
3.594 3.799 4.015
3.043 3.217 3.400
2.879
1000
2010 2011 2012 2013 2014 2015 2016
-1000
Fuente: Plan Maestro de Electrificación 2009 – 2020 – Escenario Medio (5,7 %)

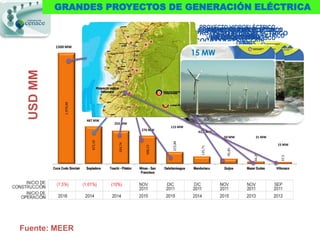

20. GRANDES PROYECTOS DE GENERACIÓN ELÉCTRICA
PROYECTO HIDROELÉCTRICO
PROYECTO HIDROELÉCTRICO
PROYECTO HIDROELÉCTRICO
PROYECTO EÓLICO
PROYECTO HIDROELÉCTRICO
PROYECTO EÓLICO
PROYECTO HIDROELÉCTRICO
MAZAR- - HIDROELÉCTRICO
DUDAS
PROYECTOPILATÓN
MINAS SOPLADORA
TOACHI SAN FRANCISCO
DELSITANISAGUA
–
VILLONACOSINCLAIR
COCA CODO QUIJOS
1500 MW
USD MM
1.979,00
487 MW
253 MW
115 MW
276 MW
62,5 MW
50 MW 21 MW
672,19
215,84
593,74
15 MW
506,13
135,71
95,85
44,29
37,5
Coca Codo Sinclair Sopladora Toachi - Pilatón Minas - San Delsitanisagua Manduriacu Quijos Mazar Dudas Villonaco
Francisco
Fuente: MEER

21. PROYECCION DE CONSUMO ENERGETICO -
GWh
30000
26015
24261
25000 22921
21704
20647
20000 18942
15000
10000
5000
0
2011 2012 2013 2014 2015 2016
Escenario de Crecimiento Medio Fuente CONELEC

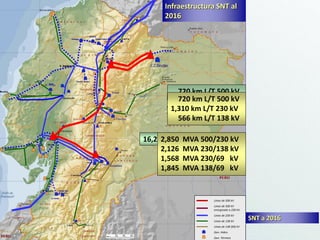

22. Infraestructura SNT al
Nueva infraestructura
2016
SNT
Chontal
Tortugo Chespi Palma Real
C.C.Sinclair
Toachi Pilaton
Baba
D. Peripa
Pucará 720 km L/T 500 kV
720 km L/T 500 kV
3,278 km L/T 230 kV
Agoyán
1,310 km L/T 230 kV
2,336 km L/T 138 kV
S. Francisco 566 km L/T 138 kV
16,244 MVA Transformación
2,850 MVA 500/230 kV
2,126 MVA 230/138 kV
Zhoray
1,568 MVA 230/69 kV
Paute
Sopladora
1,845 MVA 138/69 kV
Minas San
Francisco
La Unión
Línea de 500 kV
Línea de 500 kV
energizada a 230 kV.
Línea de 230 kV
Línea de 138 kV
SNT a 2016
Línea de 138 (69) kV
Gen. Hidro.
Gen. Térmica

23. Sistema
Colombiano
Chontal
Tortugo Chespi Palma Real
C.C.Sinclair
Toachi Pilaton
Baba
D. Peripa
Pucará
Agoyán Estas interconexiones fortalecerán
S. Francisco
las transferencias tanto con
Colombia como con Perú.
Zhoray
Paute
Sopladora
Minas San
Francisco
La Unión
Línea de 500 kV
Línea de 500 kV
energizada a 230 kV.
Línea de 230 kV
Línea de 138 kV
INTERCONEXIONES
Línea de 138 (69) kV a 500 kV
Sistema Peruano Gen. Hidro.
Gen. Térmica

24. EFICIENCIA SECTOR ELÉCTRICO DEL ECUADOR

25. MODALIDADES DE TRANSACCION
TIE
Contratos
Distribuidor Regulados Generador
Contratos Estatal Privado
Regulados
Contratos No
Regulados
Generador
Estatal Gran Contratos No
Consumidor Regulados
(excedentes)
Abastecimiento
Consumos Propios interno
Contratos No Auto
de
Regulados prodroductores
Autoprodroductores
(excedentes) . Privados

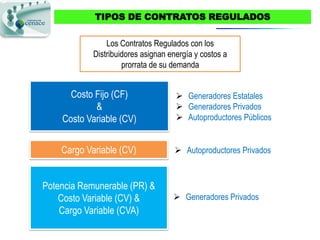

26. TIPOS DE CONTRATOS REGULADOS
Los Contratos Regulados con los
Distribuidores asignan energía y costos a
prorrata de su demanda
Costo Fijo (CF)  Generadores Estatales
&  Generadores Privados
Costo Variable (CV)  Autoproductores Públicos
Cargo Variable (CV)  Autoproductores Privados
Potencia Remunerable (PR) &
Costo Variable (CV) &  Generadores Privados
Cargo Variable (CVA)

27. CONTENIDO
Situación Actual y Futura del Sector
Energético y Eléctrico del Ecuador
Redes inteligentes
Retos

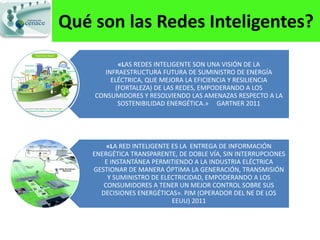

28. Qué son las Redes Inteligentes?
«LAS REDES INTELIGENTE SON UNA VISIÓN DE LA
INFRAESTRUCTURA FUTURA DE SUMINISTRO DE ENERGÍA
ELÉCTRICA, QUE MEJORA LA EFICIENCIA Y RESILIENCIA
(FORTALEZA) DE LAS REDES, EMPODERANDO A LOS
CONSUMIDORES Y RESOLVIENDO LAS AMENAZAS RESPECTO A LA
SOSTENIBILIDAD ENERGÉTICA.» GARTNER 2011
«LA RED INTELIGENTE ES LA ENTREGA DE INFORMACIÓN
ENERGÉTICA TRANSPARENTE, DE DOBLE VÍA, SIN INTERRUPCIONES
E INSTANTÁNEA PERMITIENDO A LA INDUSTRIA ELÉCTRICA
GESTIONAR DE MANERA ÓPTIMA LA GENERACIÓN, TRANSMISIÓN
Y SUMINISTRO DE ELECTRICIDAD, EMPODERANDO A LOS
CONSUMIDORES A TENER UN MEJOR CONTROL SOBRE SUS
DECISIONES ENERGÉTICAS». PJM (OPERADOR DEL NE DE LOS
EEUU) 2011

29. CARÁCTERÍSTICAS DE LAS SMART GRIDS?
Auto-restaurable (self-healing)
Empoderamiento del consumidor
Alta calidad de potencia
Tolerante a ataques
Transparente para varias opciones de generación y
almacenamiento de energía.
Madurar los mercados de electricidad
Optimizar la utilización de activos

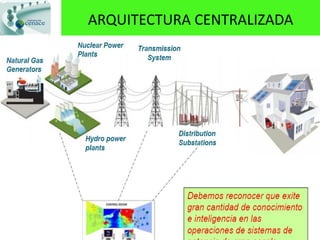

30. ARQUITECTURA CENTRALIZADA

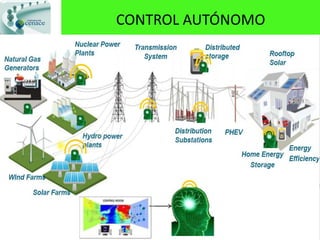

31. CONTROL AUTÓNOMO

32. SITUACIÓN ACTUAL Y TENDENCIAS DE LA
INDUSTRIA (SMART GRIDS).

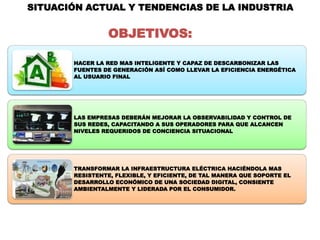

33. SITUACIÓN ACTUAL Y TENDENCIAS DE LA INDUSTRIA
OBJETIVOS:
HACER LA RED MAS INTELIGENTE Y CAPAZ DE DESCARBONIZAR LAS
FUENTES DE GENERACIÓN ASÍ COMO LLEVAR LA EFICIENCIA ENERGÉTICA
AL USUARIO FINAL
LAS EMPRESAS DEBERÁN MEJORAR LA OBSERVABILIDAD Y CONTROL DE
SUS REDES, CAPACITANDO A SUS OPERADORES PARA QUE ALCANCEN
NIVELES REQUERIDOS DE CONCIENCIA SITUACIONAL
TRANSFORMAR LA INFRAESTRUCTURA ELÉCTRICA HACIÉNDOLA MAS
RESISTENTE, FLEXIBLE, Y EFICIENTE, DE TAL MANERA QUE SOPORTE EL
DESARROLLO ECONÓMICO DE UNA SOCIEDAD DIGITAL, CONSIENTE
AMBIENTALMENTE Y LIDERADA POR EL CONSUMIDOR.

34. SITUACIÓN ACTUAL Y TENDENCIAS DE LA INDUSTRIA
SISTEMAS DE TRANSMISIÓN Y DISTRIBUCIÓN INTELIGENTES:
AUTOMATIZACIÓN SISTEMAS DE POTENCIA
• SCADA, EMS, DAS, ADMS, ETC.
DIAGNÓSTICO PREVENTIVO DE INFRAESTRUCTURA ELÉCTRICA
• PREDICCIÓN DE FALLAS
• DIAGNÓSTICO PREVENTIVO
• PREDICCIÓN VIDA ÚTIL Y EXTENSIÓN DE LA MISMA (ASSET MANAGEMENT)
AUTORECUPERACIÓN DE LOS SISTEMAS ELÉCTRICOS (SELF
HEALING)

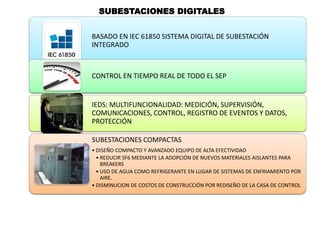

35. SUBESTACIONES DIGITALES
BASADO EN IEC 61850 SISTEMA DIGITAL DE SUBESTACIÓN
INTEGRADO
CONTROL EN TIEMPO REAL DE TODO EL SEP
IEDS: MULTIFUNCIONALIDAD: MEDICIÓN, SUPERVISIÓN,
COMUNICACIONES, CONTROL, REGISTRO DE EVENTOS Y DATOS,
PROTECCIÓN
SUBESTACIONES COMPACTAS
• DISEÑO COMPACTO Y AVANZADO EQUIPO DE ALTA EFECTIVIDAD
• REDUCIR SF6 MEDIANTE LA ADOPCIÓN DE NUEVOS MATERIALES AISLANTES PARA
BREAKERS
• USO DE AGUA COMO REFRIGERANTE EN LUGAR DE SISTEMAS DE ENFRIAMIENTO POR
AIRE.
• DISMINUCION DE COSTOS DE CONSTRUCCIÓN POR REDISEÑO DE LA CASA DE CONTROL

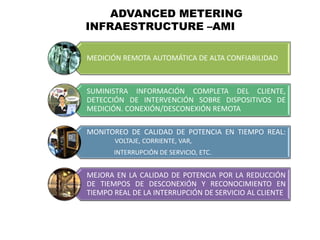

36. ADVANCED METERING
INFRAESTRUCTURE –AMI
MEDICIÓN REMOTA AUTOMÁTICA DE ALTA CONFIABILIDAD
SUMINISTRA INFORMACIÓN COMPLETA DEL CLIENTE,
DETECCIÓN DE INTERVENCIÓN SOBRE DISPOSITIVOS DE
MEDICIÓN. CONEXIÓN/DESCONEXIÓN REMOTA
MONITOREO DE CALIDAD DE POTENCIA EN TIEMPO REAL:
VOLTAJE, CORRIENTE, VAR,
INTERRUPCIÓN DE SERVICIO, ETC.
MEJORA EN LA CALIDAD DE POTENCIA POR LA REDUCCIÓN
DE TIEMPOS DE DESCONEXIÓN Y RECONOCIMIENTO EN
TIEMPO REAL DE LA INTERRUPCIÓN DE SERVICIO AL CLIENTE

37. DISMINUCIÓN DE PÉRDIDAS CON AMI
PÉRDIDAS NEGRAS ALTAS AFECTAN DISPONIBILIDAD DE GENERACIÓN,
CAUSANDO AÚN APAGONES
IMPACTO FINANCIERO EN LA EMPRESA Y SECTOR
MEDIANTE AMI Y MEDIDORES INTELIGENTES SE PUEDE LOGRAR UNA
REDUCCIÓN IMPORTANTE EN LAS PÉRDIDAS Y DETECCIÓN DE ACCIONES DE
FRAUDE DERIVADAS DE LA INTERVENCIÓN SOBRE DISPOSITIVOS DE
MEDICIÓN
KOREA-KEPCO TIENE LAS PÉRDIDAS DE TX&D MÁS BAJAS DEL MUNDO: 4 %.
META 2030 3%

38. DISMINUCIÓN DE PÉRDIDAS CON AMI
COMPARACIÓN DE LA CARGA DE LOS TRAFOS CON LOS CONSUMOS
DE LOS CLIENTES
ALERTA AUTOMÁTICA DE ACCIONES FRAUDULENTAS SOBRE LOS
MEDIDORES MEDIANTE MENSAJE SMS
COMPARACIÓN DE CONSUMOS DE CLIENTES DEL ÚLTIMO AÑO
RESPECTO DE CONSUMOS HISTÓRICOS DE LOS ÚLTIMOS TRES
AÑOS

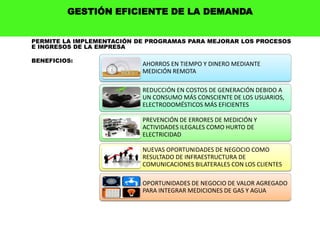

39. GESTIÓN EFICIENTE DE LA DEMANDA
PERMITE LA IMPLEMENTACIÓN DE PROGRAMAS PARA MEJORAR LOS PROCESOS
E INGRESOS DE LA EMPRESA
BENEFICIOS:
AHORROS EN TIEMPO Y DINERO MEDIANTE
MEDICIÓN REMOTA
REDUCCIÓN EN COSTOS DE GENERACIÓN DEBIDO A
UN CONSUMO MÁS CONSCIENTE DE LOS USUARIOS,
ELECTRODOMÉSTICOS MÁS EFICIENTES
PREVENCIÓN DE ERRORES DE MEDICIÓN Y
ACTIVIDADES ILEGALES COMO HURTO DE
ELECTRICIDAD
NUEVAS OPORTUNIDADES DE NEGOCIO COMO
RESULTADO DE INFRAESTRUCTURA DE
COMUNICACIONES BILATERALES CON LOS CLIENTES
OPORTUNIDADES DE NEGOCIO DE VALOR AGREGADO
PARA INTEGRAR MEDICIONES DE GAS Y AGUA

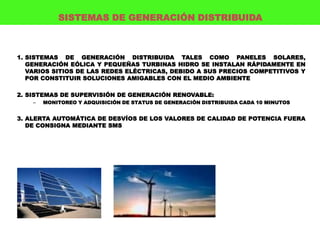

40. SISTEMAS DE GENERACIÓN DISTRIBUIDA
1. SISTEMAS DE GENERACIÓN DISTRIBUIDA TALES COMO PANELES SOLARES,
GENERACIÓN EÓLICA Y PEQUEÑAS TURBINAS HIDRO SE INSTALAN RÁPIDAMENTE EN
VARIOS SITIOS DE LAS REDES ELÉCTRICAS, DEBIDO A SUS PRECIOS COMPETITIVOS Y
POR CONSTITUIR SOLUCIONES AMIGABLES CON EL MEDIO AMBIENTE
2. SISTEMAS DE SUPERVISIÓN DE GENERACIÓN RENOVABLE:
– MONITOREO Y ADQUISICIÓN DE STATUS DE GENERACIÓN DISTRIBUIDA CADA 10 MINUTOS
3. ALERTA AUTOMÁTICA DE DESVÍOS DE LOS VALORES DE CALIDAD DE POTENCIA FUERA
DE CONSIGNA MEDIANTE SMS

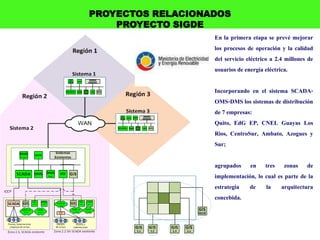

41. PROYECTOS RELACIONADOS
PROYECTO SIGDE
En la primera etapa se prevé mejorar
los procesos de operación y la calidad
del servicio eléctrico a 2.4 millones de
usuarios de energía eléctrica.
Incorporando en el sistema SCADA-
OMS-DMS los sistemas de distribución
de 7 empresas:
Quito, EdG EP, CNEL Guayas Los
Rios, CentroSur, Ambato, Azogues y
Sur;
agrupados en tres zonas de
implementación, lo cual es parte de la
estrategia de la arquitectura
concebida.

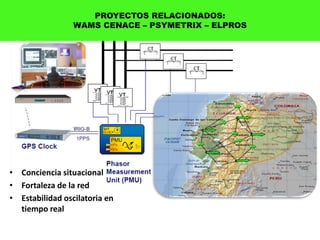

42. PROYECTOS RELACIONADOS:
WAMS CENACE – PSYMETRIX – ELPROS
• Conciencia situacional
• Fortaleza de la red
• Estabilidad oscilatoria en
tiempo real

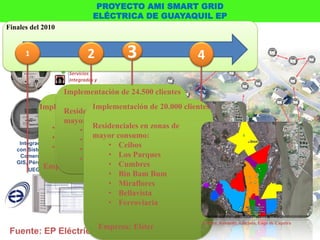

43. PROYECTO AMI SMART GRID
ELÉCTRICA DE GUAYAQUIL EP
Finales del 2010
AMI´s
1 2 3 4
LAN
Posibilidad de
Servicios
Integrados y
Prepago
Implementación de 24.500 clientes
Implementación de de 4.650 medidores clientes
Implementación de 20.000
Implementación 4.517 medidores
Residenciales en zonas de
Posibilidad de
mayor consumo:
Servicios
Grandes Residenciales en zonas de
• Área •deUrdesa
Clientes
Integradosconcesión, representa
y
Prepago mayor consumo:
• un 50•%Kennedy de la Energía
Comercial total
del
Residencial • Ceibos
Integración
con Sistemas • Distribuida
• Garzota
Comercial, • Los Parques
• Lago de Capeira
Empresa: Elster • Cumbres
GIS, Pérdidas
UEG Empresa: Itron
• Bin Bam Bum
Urdesa, Kennedy, Garzota, Lago de
• WAN Capeira
Miraflores
• Bellavista
• Ferroviaria
Vía a la Costa
Guayaquil Urdesa, Kennedy, Garzota, Lago de Capeira
Empresa: Elster
Fuente: EP Eléctrica de Guayaquil

44. CONTENIDO
Situación Actual y Futura del Sector
Energético y Eléctrico del Ecuador
Redes inteligentes
Retos

45. RETOS I
Se debe impulsar complementación Sistema
Nacional de Transmisión. Red de 500 kV. Integración
Regional (2014) Declaración de Bogotá
Complementar el marco legal y regulatorio para
considerar e incentivar las iniciativas Smart Grids
45

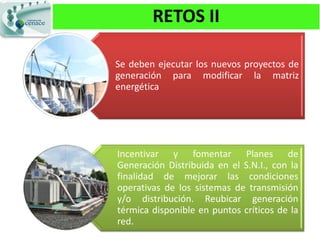

46. RETOS II
Se deben ejecutar los nuevos proyectos de
generación para modificar la matriz
energética
Incentivar y fomentar Planes de
Generación Distribuida en el S.N.I., con la
finalidad de mejorar las condiciones
operativas de los sistemas de transmisión
y/o distribución. Reubicar generación
térmica disponible en puntos críticos de la
red.
46

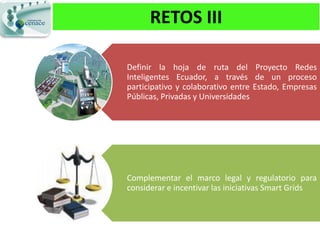

47. RETOS III
Definir la hoja de ruta del Proyecto Redes
Inteligentes Ecuador, a través de un proceso
participativo y colaborativo entre Estado, Empresas
Públicas, Privadas y Universidades
Complementar el marco legal y regulatorio para
considerar e incentivar las iniciativas Smart Grids
47

48. Muchas gracias por su
atención.
Diciembre 2011
