Centrales termoeléctricas

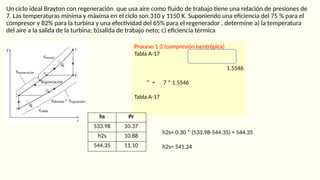

1. Un ciclo ideal Brayton con regeneración que usa aire como fluido de trabajo tiene una relación de presiones de
7. Las temperaturas mínima y máxima en el ciclo son 310 y 1150 K. Suponiendo una eficiencia del 75 % para el
compresor y 82% para la turbina y una efectividad del 65% para el regenerador , determine a) la temperatura
del aire a la salida de la turbina; b)salida de trabajo neto; c) eficiencia térmica
Proceso 1-2 (compresión isentrópica)
Tabla A-17
1.5546
* = 7 * 1.5546
Tabla A-17
hs Pr
533.98 10.37
h2s 10.88
544.35 11.10
h2s= 0.30 * (533.98-544.35) + 544.35
h2s= 541.24

2. Rendimiento del compresor
+310.24618.24
Proceso 3-4 (Expansión isentrópica)
Tabla A-17
T h Pr
1140 1207.57 193.1
1150 h3 Pr3
1160 1230.92 207.2

3. Tabla A-17
Rendimiento de la turbina:
h Pr
702.52 27.29
h4s 28.59
713.27 28.80

4. T h
780 800.03
T4 803.11
800 821.95
Eficacia del generador:
= 0.65 * (803.11-618.24) +618.24
Wneto =Wturb – Wcomp
Wneto = (h3-h4a) – (h2a-h1)
Wneto = (1218.79 -803.11) – (618.24 – 310.24)
Wneto = 107.68 kJ/kg
Qentrada = h3-h5
Qentrada = 1218.79 – 738.4
Qentrada = 480.39 kJ/kg
= 𝜂𝑡𝑒𝑟 =22 %
