El documento resume la historia de las versiones de AutoCAD desde 1982 hasta 2011. Comenzó como AutoCAD Versión 1.0 en 1982 y ha evolucionado a través de versiones anuales que introdujeron nuevas características y formatos de archivo. AutoCAD es un programa de diseño asistido por computadora para dibujo 2D y 3D que procesa imágenes vectoriales y admite formatos como DWG y DXF.

1. CESAR Encalada 1 fm “B”AUTOCAD

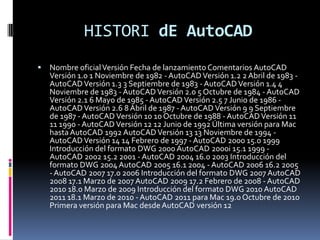

2. HISTORI dEAutoCADNombre oficial Versión Fecha de lanzamiento Comentarios AutoCAD Versión 1.0 1 Noviembre de 1982 - AutoCAD Versión 1.2 2 Abril de 1983 - AutoCAD Versión 1.3 3 Septiembre de 1983 - AutoCAD Versión 1.4 4 Noviembre de 1983 - AutoCAD Versión 2.0 5 Octubre de 1984 - AutoCAD Versión 2.1 6 Mayo de 1985 - AutoCAD Versión 2.5 7 Junio de 1986 - AutoCAD Versión 2.6 8 Abril de 1987 - AutoCAD Versión 9 9 Septiembre de 1987 - AutoCAD Versión 10 10 Octubre de 1988 - AutoCAD Versión 11 11 1990 - AutoCAD Versión 12 12 Junio de 1992 Última versión para Mac hasta AutoCAD 1992 AutoCAD Versión 13 13 Noviembre de 1994 - AutoCAD Versión 14 14 Febrero de 1997 - AutoCAD 2000 15.0 1999 Introducción del formato DWG 2000 AutoCAD 2000i 15.1 1999 - AutoCAD 2002 15.2 2001 - AutoCAD 2004 16.0 2003 Introducción del formato DWG 2004 AutoCAD 2005 16.1 2004 - AutoCAD 2006 16.2 2005 - AutoCAD 2007 17.0 2006 Introducción del formato DWG 2007 AutoCAD 2008 17.1 Marzo de 2007 AutoCAD 2009 17.2 Febrero de 2008 - AutoCAD 2010 18.0 Marzo de 2009 Introducción del formato DWG 2010 AutoCAD 2011 18.1 Marzo de 2010 - AutoCAD 2011 para Mac 19.0 Octubre de 2010 Primera versión para Mac desde AutoCAD versión 12

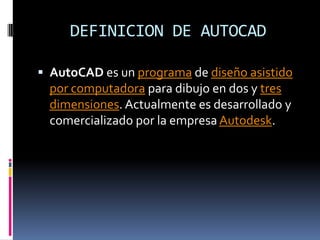

3. DEFINICION DE AUTOCADAutoCAD es un programa de diseño asistido por computadora para dibujo en dos y tres dimensiones. Actualmente es desarrollado y comercializado por la empresa Autodesk.

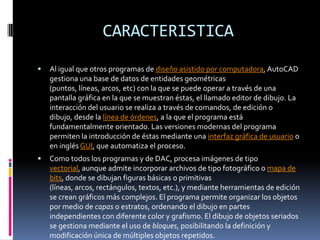

4. CARACTERISTICAAl igual que otros programas de diseño asistido por computadora, AutoCAD gestiona una base de datos de entidades geométricas (puntos, líneas, arcos, etc) con la que se puede operar a través de una pantalla gráfica en la que se muestran éstas, el llamado editor de dibujo. La interacción del usuario se realiza a través de comandos, de edición o dibujo, desde la línea de órdenes, a la que el programa está fundamentalmente orientado. Las versiones modernas del programa permiten la introducción de éstas mediante una interfaz gráfica de usuario o en inglés GUI, que automatiza el proceso.Como todos los programas y de DAC, procesa imágenes de tipo vectorial, aunque admite incorporar archivos de tipo fotográfico o mapa de bits, donde se dibujan figuras básicas o primitivas (líneas, arcos, rectángulos, textos, etc.), y mediante herramientas de edición se crean gráficos más complejos. El programa permite organizar los objetos por medio de capas o estratos, ordenando el dibujo en partes independientes con diferente color y grafismo. El dibujo de objetos seriados se gestiona mediante el uso de bloques, posibilitando la definición y modificación única de múltiples objetos repetidos.

5. Parte del programa AutoCAD está orientado a la producción de planos, empleando para ello los recursos tradicionales de grafismo en el dibujo, como color, grosor de líneas y texturas tramadas. AutoCAD, a partir de la versión 11, utiliza el concepto de espacio modelo y espacio papel para separar las fases de diseño y dibujo en 2D y 3D, de las específicas para obtener planos trazados en papel a su correspondiente escala. La extensión del archivo de AutoCAD es .dwg, aunque permite exportar en otros formatos (el más conocido es el .dxf). Maneja también los formatos IGES y STEP para manejar compatibilidad con otros softwares de dibujo.El formato.dxf permite compartir dibujos con otras plataformas de dibujo CAD, reservándose AutoCAD el formato.dwg para sí mismo. El formato.dxf puede editarse con un procesador de texto básico, por lo que se puede decir que es abierto. En cambio, el.dwg sólo podía ser editado con AutoCAD, si bien desde hace poco tiempo se ha liberado este formato (DWG), con lo que muchos programas CAD distintos del AutoCAD lo incorporan, y permiten abrir y guardar en esta extensión, con lo cual lo del DXF ha quedado relegado a necesidades específicas.Es en la versión 11, donde aparece el concepto de modelado sólido a partir de operaciones de extrusión, revolución y las booleanas de unión, intersección y sustracción. Este módulo de sólidos se comercializó como un módulo anexo que debía de adquirirse aparte. Este módulo sólido se mantuvo hasta la versión 12, luego de la cual, AutoDesk, adquirió una licencia a la empresa Spatial, para su sistema de sólidos ACIS.El formato.dwg ha sufrido cambios al evolucionar en el tiempo, lo que impide que formatos más nuevos.dwg puedan ser abiertos por versiones antiguas de AutoCAD u otros CADs que admitan ese formato (cualquiera). La última versión de AutoCAD hasta la fecha es el AutoCAD 2011, y tanto él como sus productos derivados (como AutoCADArchitecture o Autodesk Inventor) usan un nuevo formato no contemplado o trasladado al OpenDWG, y que sólo puede usar el formato hasta la versión 2000.

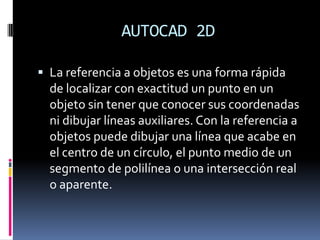

6. AUTOCAD 2D La referencia a objetos es una forma rápida de localizar con exactitud un punto en un objeto sin tener que conocer sus coordenadas ni dibujar líneas auxiliares. Con la referencia a objetos puede dibujar una línea que acabe en el centro de un círculo, el punto medio de un segmento de polilínea o una intersección real o aparente.

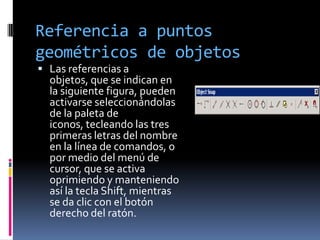

7. Referencia a puntos geométricos de objetosLas referencias a objetos, que se indican en la siguiente figura, pueden activarse seleccionándolas de la paleta de iconos, tecleando las tres primeras letras del nombre en la línea de comandos, o por medio del menú de cursor, que se activa oprimiendo y manteniendo así la tecla Shift, mientras se da clic con el botón derecho del ratón.

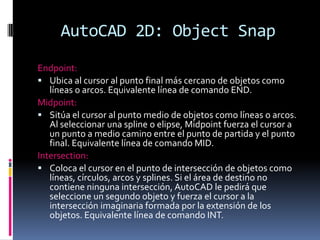

8. AutoCAD 2D: ObjectSnapEndpoint:Ubica al cursor al punto final más cercano de objetos como líneas o arcos. Equivalente línea de comando END.Midpoint:Sitúa el cursor al punto medio de objetos como líneas o arcos. Al seleccionar una spline o elipse, Midpoint fuerza el cursor a un punto a medio camino entre el punto de partida y el punto final. Equivalente línea de comando MID.Intersection:Coloca el cursor en el punto de intersección de objetos como líneas, círculos, arcos y splines. Si el área de destino no contiene ninguna intersección, AutoCAD le pedirá que seleccione un segundo objeto y fuerza el cursor a la intersección imaginaria formada por la extensión de los objetos. Equivalente línea de comando INT.

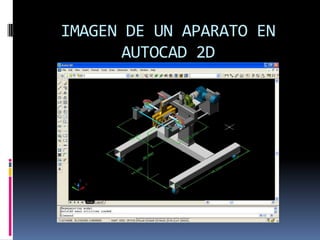

9. IMAGEN DE UN APARATO EN AUTOCAD 2D

10. IMAGEN DE CONSTRUCCION DE UN VEHICULO EN AUTOCAD

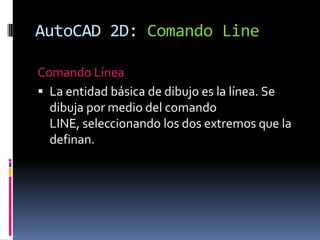

11. AutoCAD 2D: Comando LineComando LíneaLa entidad básica de dibujo es la línea. Se dibuja por medio del comando LINE, seleccionando los dos extremos que la definan.

12. Comando LíneaRealizar el siguiente ejercicio:5050505050505050

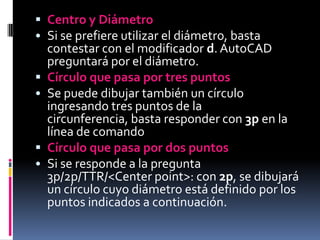

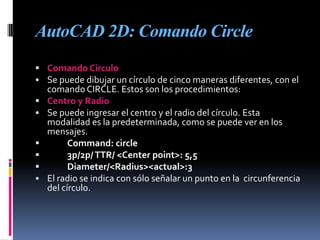

13. AutoCAD 2D: Comando CircleComando CirculoSe puede dibujar un círculo de cinco maneras diferentes, con el comando CIRCLE. Estos son los procedimientos:Centro y RadioSe puede ingresar el centro y el radio del círculo. Esta modalidad es la predeterminada, como se puede ver en los mensajes.Command: circle 3p/2p/ TTR/ <Center point>: 5,5Diameter/<Radius><actual>:3El radio se indica con sólo señalar un punto en la circunferencia del círculo.Centro y DiámetroSi se prefiere utilizar el diámetro, basta contestar con el modificador d. AutoCAD preguntará por el diámetro.Círculo que pasa por tres puntosSe puede dibujar también un círculo ingresando tres puntos de la circunferencia, basta responder con 3p en la línea de comandoCírculo que pasa por dos puntosSi se responde a la pregunta 3p/2p/TTR/<Center point>: con 2p, se dibujará un círculo cuyo diámetro está definido por los puntos indicados a continuación.AUTOCAD 3D
