1. AutoCAD
Modulo I
Introducción a la interfaz

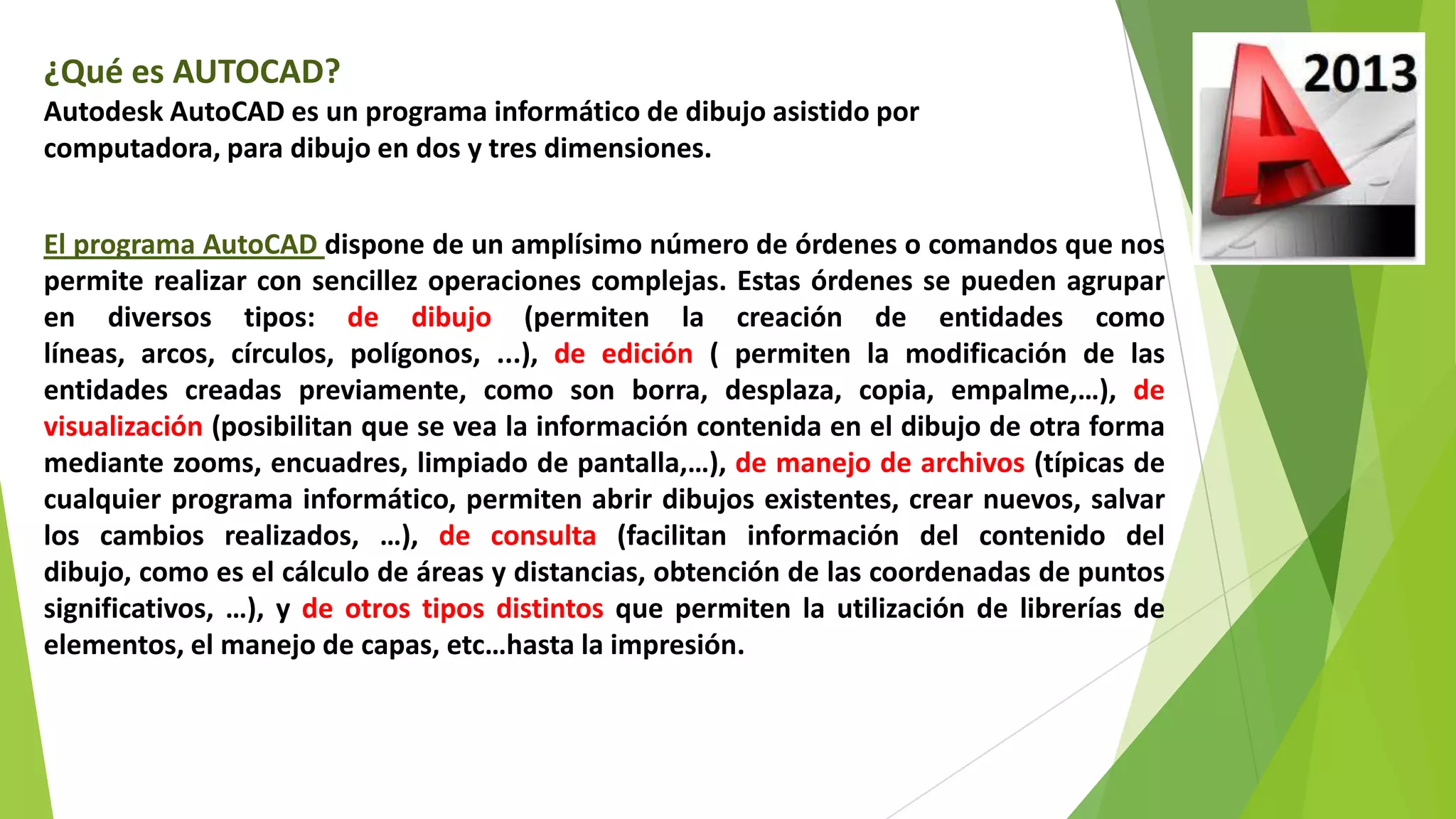

2. ¿Qué es AUTOCAD?
Autodesk AutoCAD es un programa informático de dibujo asistido por
computadora, para dibujo en dos y tres dimensiones.
El programa AutoCAD dispone de un amplísimo número de órdenes o comandos que nos
permite realizar con sencillez operaciones complejas. Estas órdenes se pueden agrupar
en diversos tipos: de dibujo (permiten la creación de entidades como
líneas, arcos, círculos, polígonos, ...), de edición ( permiten la modificación de las
entidades creadas previamente, como son borra, desplaza, copia, empalme,…), de
visualización (posibilitan que se vea la información contenida en el dibujo de otra forma
mediante zooms, encuadres, limpiado de pantalla,…), de manejo de archivos (típicas de
cualquier programa informático, permiten abrir dibujos existentes, crear nuevos, salvar
los cambios realizados, …), de consulta (facilitan información del contenido del
dibujo, como es el cálculo de áreas y distancias, obtención de las coordenadas de puntos
significativos, …), y de otros tipos distintos que permiten la utilización de librerías de
elementos, el manejo de capas, etc…hasta la impresión.

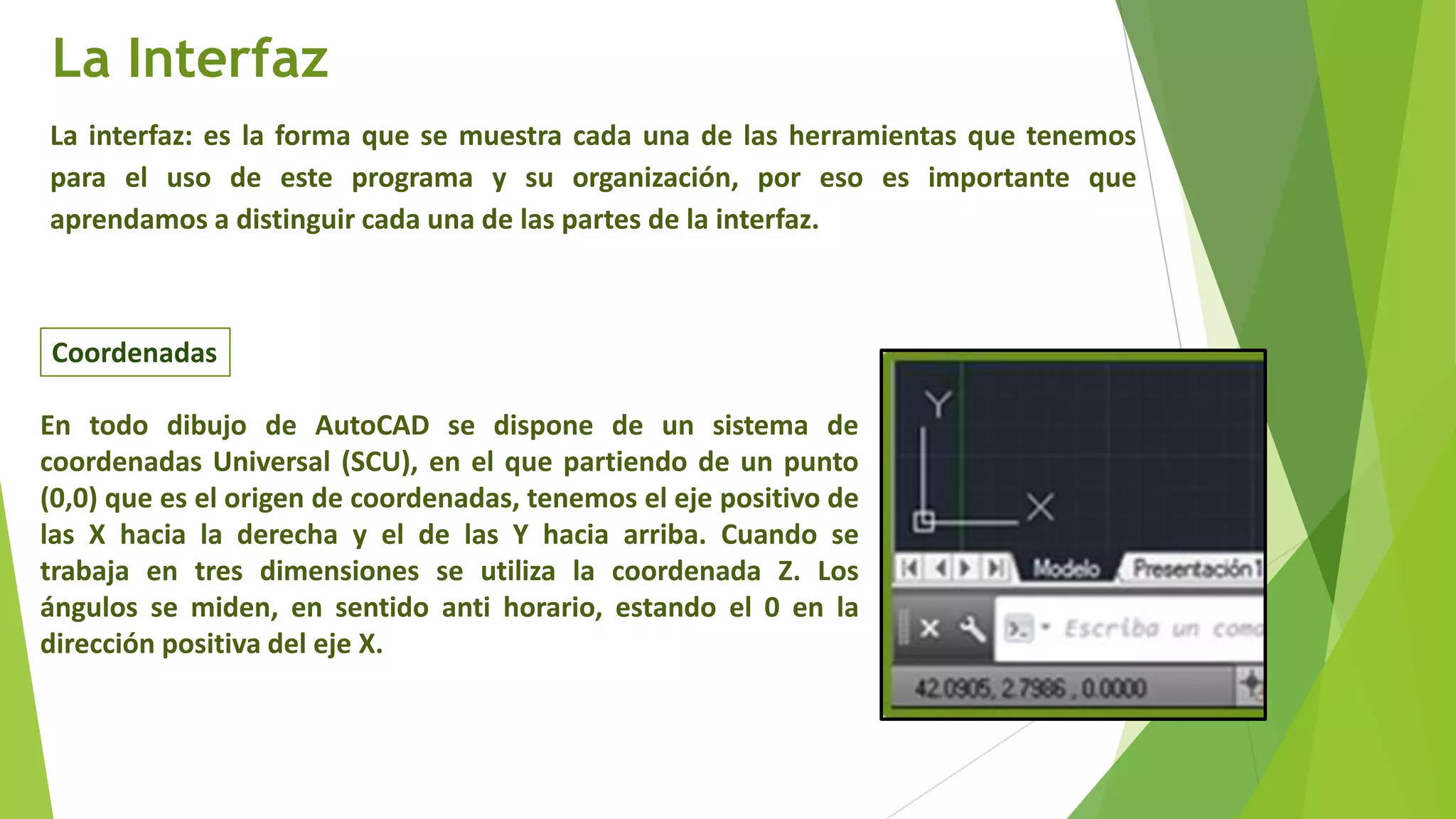

3. La Interfaz
La interfaz: es la forma que se muestra cada una de las herramientas que tenemos
para el uso de este programa y su organización, por eso es importante que
aprendamos a distinguir cada una de las partes de la interfaz.
Coordenadas
En todo dibujo de AutoCAD se dispone de un sistema de
coordenadas Universal (SCU), en el que partiendo de un punto
(0,0) que es el origen de coordenadas, tenemos el eje positivo de
las X hacia la derecha y el de las Y hacia arriba. Cuando se
trabaja en tres dimensiones se utiliza la coordenada Z. Los
ángulos se miden, en sentido anti horario, estando el 0 en la
dirección positiva del eje X.

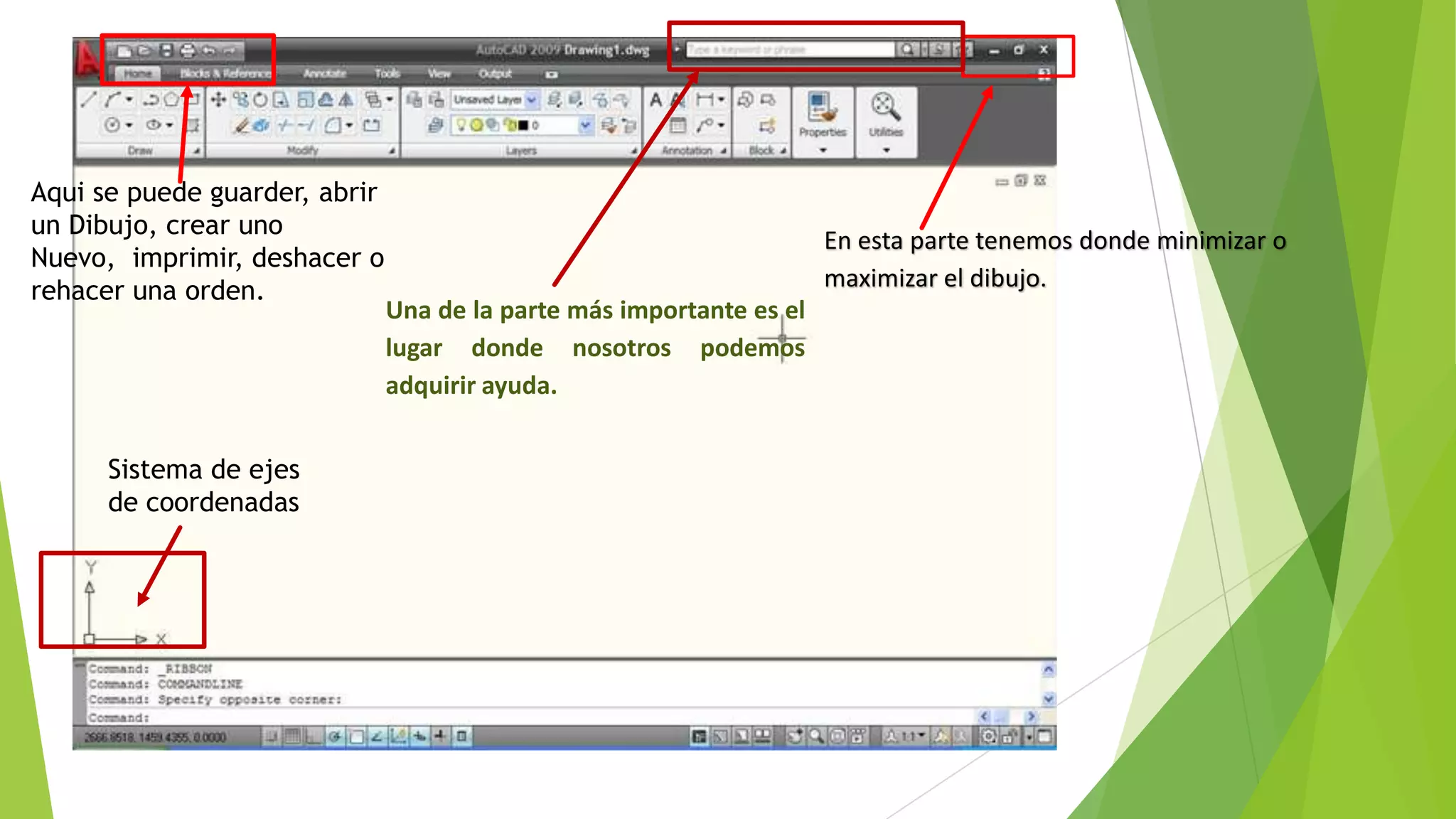

4. Aqui se puede guarder, abrir
un Dibujo, crear uno
En esta parte tenemos donde minimizar o
Nuevo, imprimir, deshacer o
rehacer una orden. maximizar el dibujo.
Una de la parte más importante es el
lugar donde nosotros podemos
adquirir ayuda.
Sistema de ejes
de coordenadas

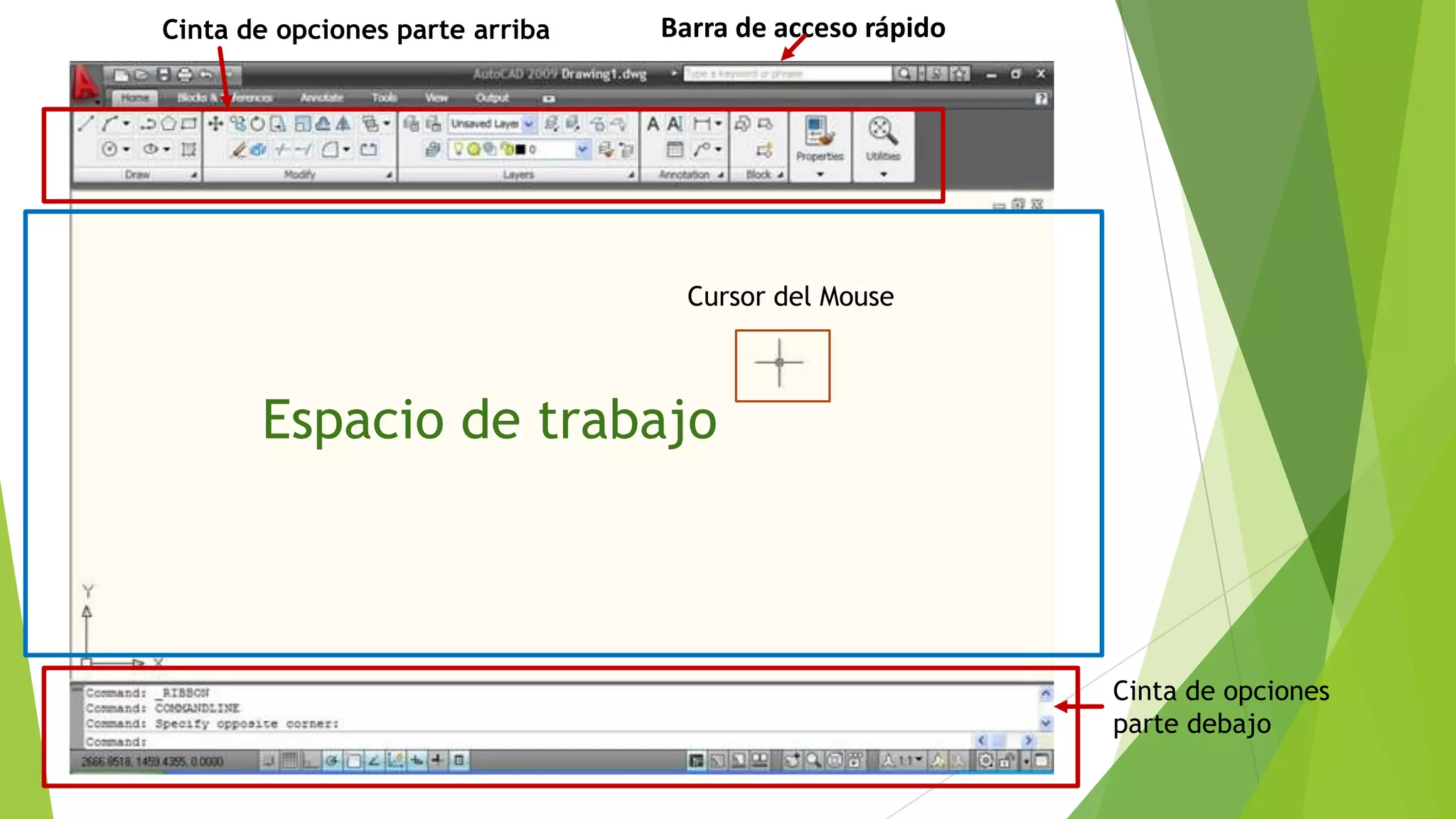

5. Cinta de opciones parte arriba Barra de acceso rápido
Cursor del Mouse
Espacio de trabajo
Cinta de opciones
parte debajo

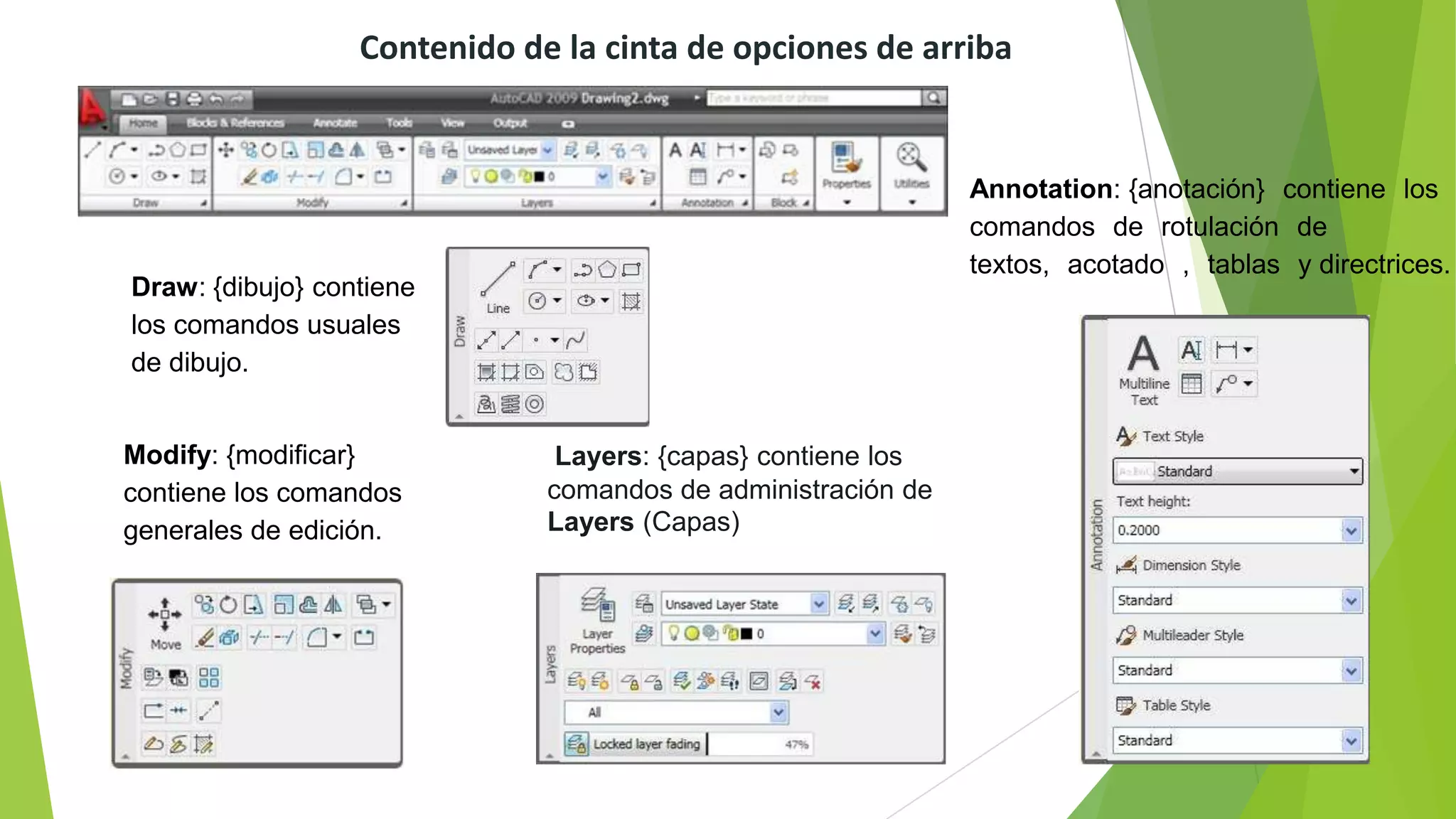

6. Contenido de la cinta de opciones de arriba
Annotation: {anotación} contiene los
comandos de rotulación de
textos, acotado , tablas y directrices.
Draw: {dibujo} contiene
los comandos usuales
de dibujo.
Modify: {modificar} Layers: {capas} contiene los
contiene los comandos comandos de administración de
generales de edición. Layers (Capas)

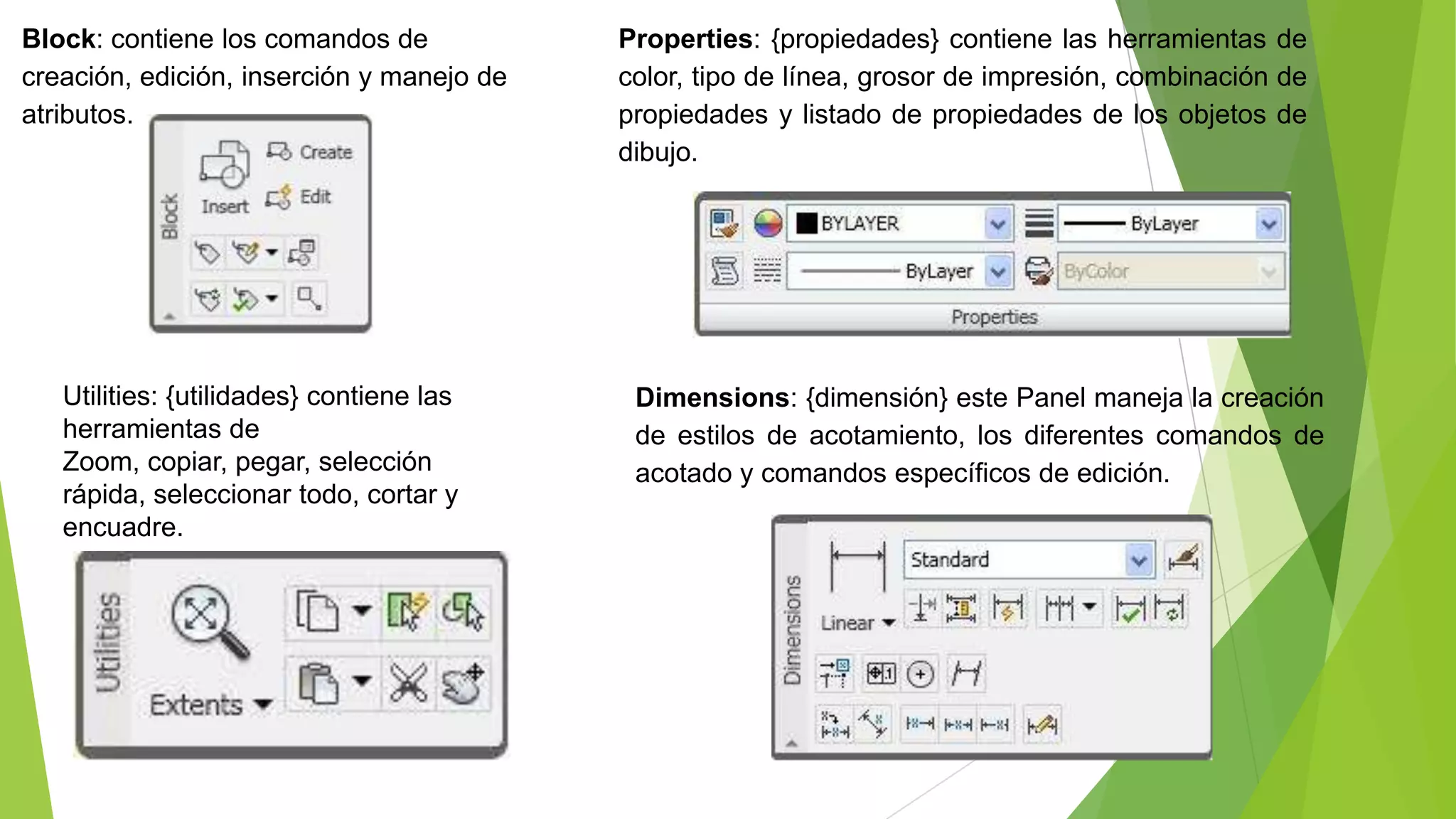

7. Block: contiene los comandos de Properties: {propiedades} contiene las herramientas de
creación, edición, inserción y manejo de color, tipo de línea, grosor de impresión, combinación de
atributos. propiedades y listado de propiedades de los objetos de
dibujo.
Utilities: {utilidades} contiene las Dimensions: {dimensión} este Panel maneja la creación
herramientas de de estilos de acotamiento, los diferentes comandos de
Zoom, copiar, pegar, selección acotado y comandos específicos de edición.
rápida, seleccionar todo, cortar y
encuadre.

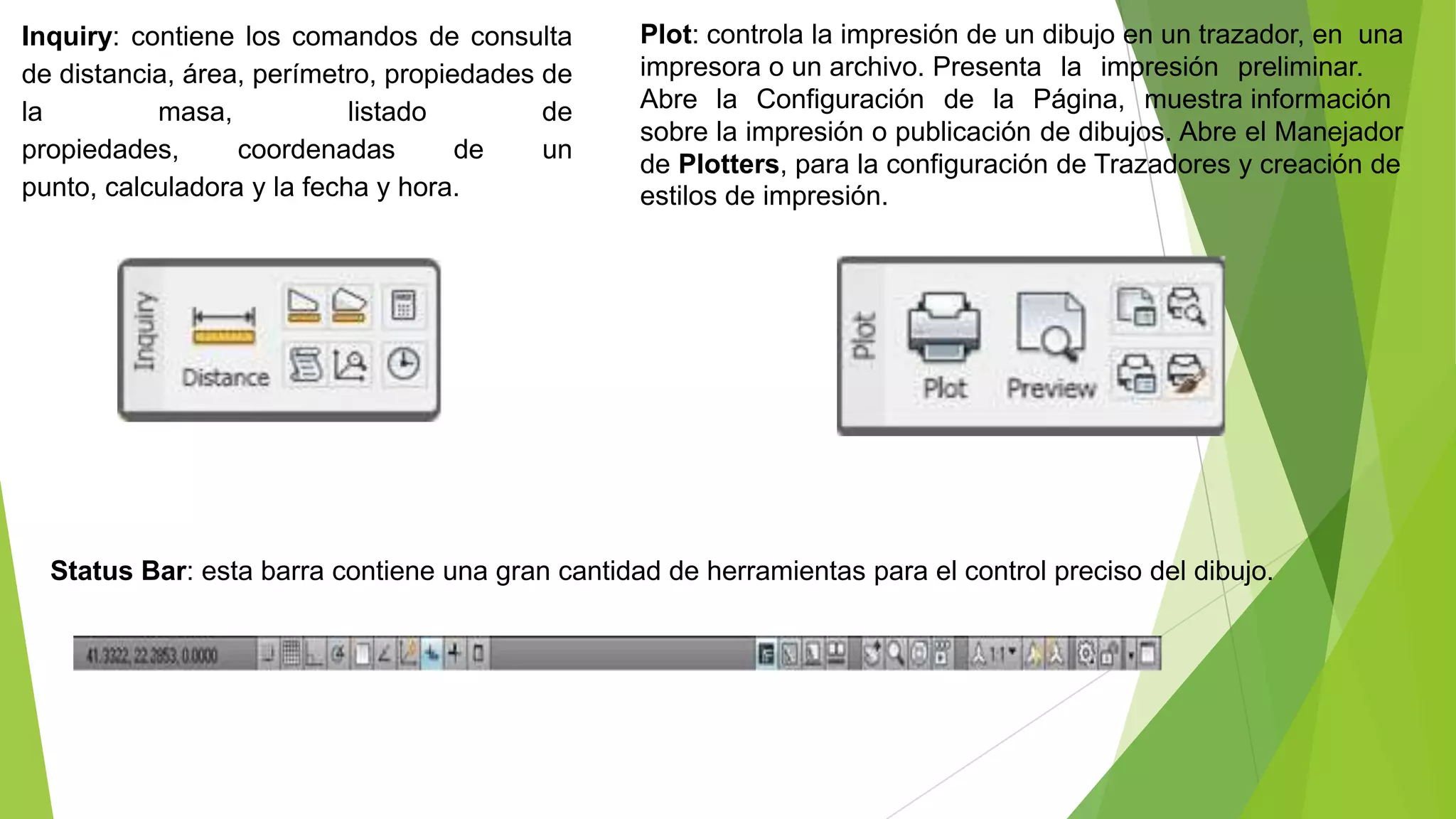

8. Inquiry: contiene los comandos de consulta Plot: controla la impresión de un dibujo en un trazador, en una
de distancia, área, perímetro, propiedades de impresora o un archivo. Presenta la impresión preliminar.
la masa, listado de Abre la Configuración de la Página, muestra información
sobre la impresión o publicación de dibujos. Abre el Manejador
propiedades, coordenadas de un
de Plotters, para la configuración de Trazadores y creación de
punto, calculadora y la fecha y hora. estilos de impresión.
Status Bar: esta barra contiene una gran cantidad de herramientas para el control preciso del dibujo.

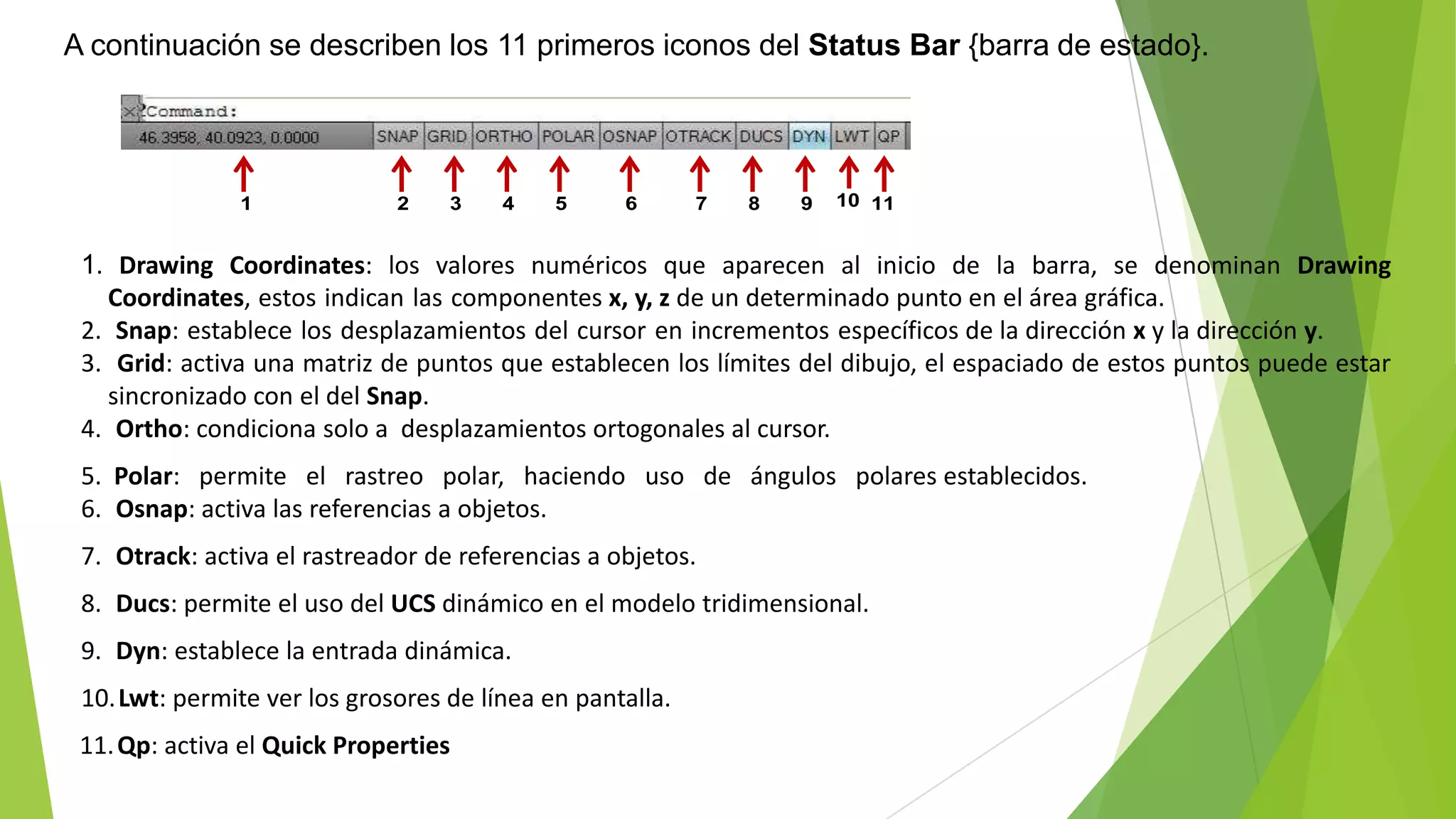

9. A continuación se describen los 11 primeros iconos del Status Bar {barra de estado}.
1 2 3 4 5 6 7 8 9 10 11
1. Drawing Coordinates: los valores numéricos que aparecen al inicio de la barra, se denominan Drawing
Coordinates, estos indican las componentes x, y, z de un determinado punto en el área gráfica.
2. Snap: establece los desplazamientos del cursor en incrementos específicos de la dirección x y la dirección y.
3. Grid: activa una matriz de puntos que establecen los límites del dibujo, el espaciado de estos puntos puede estar
sincronizado con el del Snap.
4. Ortho: condiciona solo a desplazamientos ortogonales al cursor.
5. Polar: permite el rastreo polar, haciendo uso de ángulos polares establecidos.
6. Osnap: activa las referencias a objetos.
7. Otrack: activa el rastreador de referencias a objetos.
8. Ducs: permite el uso del UCS dinámico en el modelo tridimensional.
9. Dyn: establece la entrada dinámica.
10. Lwt: permite ver los grosores de línea en pantalla.
11. Qp: activa el Quick Properties

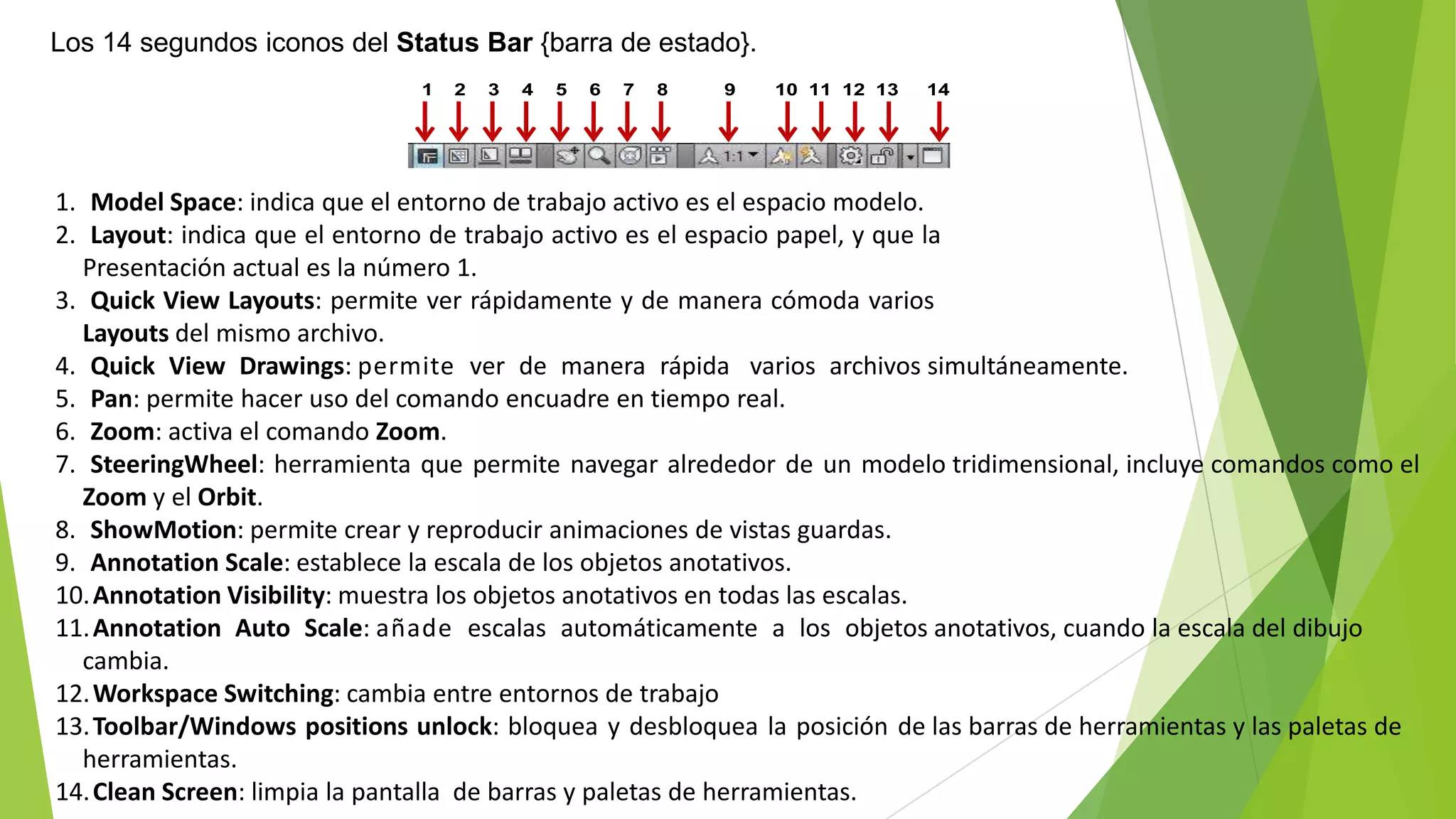

10. Los 14 segundos iconos del Status Bar {barra de estado}.
1 2 3 4 5 6 7 8 9 10 11 12 13 14
1. Model Space: indica que el entorno de trabajo activo es el espacio modelo.
2. Layout: indica que el entorno de trabajo activo es el espacio papel, y que la
Presentación actual es la número 1.
3. Quick View Layouts: permite ver rápidamente y de manera cómoda varios
Layouts del mismo archivo.
4. Quick View Drawings: permite ver de manera rápida varios archivos simultáneamente.
5. Pan: permite hacer uso del comando encuadre en tiempo real.
6. Zoom: activa el comando Zoom.
7. SteeringWheel: herramienta que permite navegar alrededor de un modelo tridimensional, incluye comandos como el
Zoom y el Orbit.
8. ShowMotion: permite crear y reproducir animaciones de vistas guardas.
9. Annotation Scale: establece la escala de los objetos anotativos.
10. Annotation Visibility: muestra los objetos anotativos en todas las escalas.
11. Annotation Auto Scale: añade escalas automáticamente a los objetos anotativos, cuando la escala del dibujo
cambia.
12. Workspace Switching: cambia entre entornos de trabajo
13. Toolbar/Windows positions unlock: bloquea y desbloquea la posición de las barras de herramientas y las paletas de
herramientas.
14. Clean Screen: limpia la pantalla de barras y paletas de herramientas.

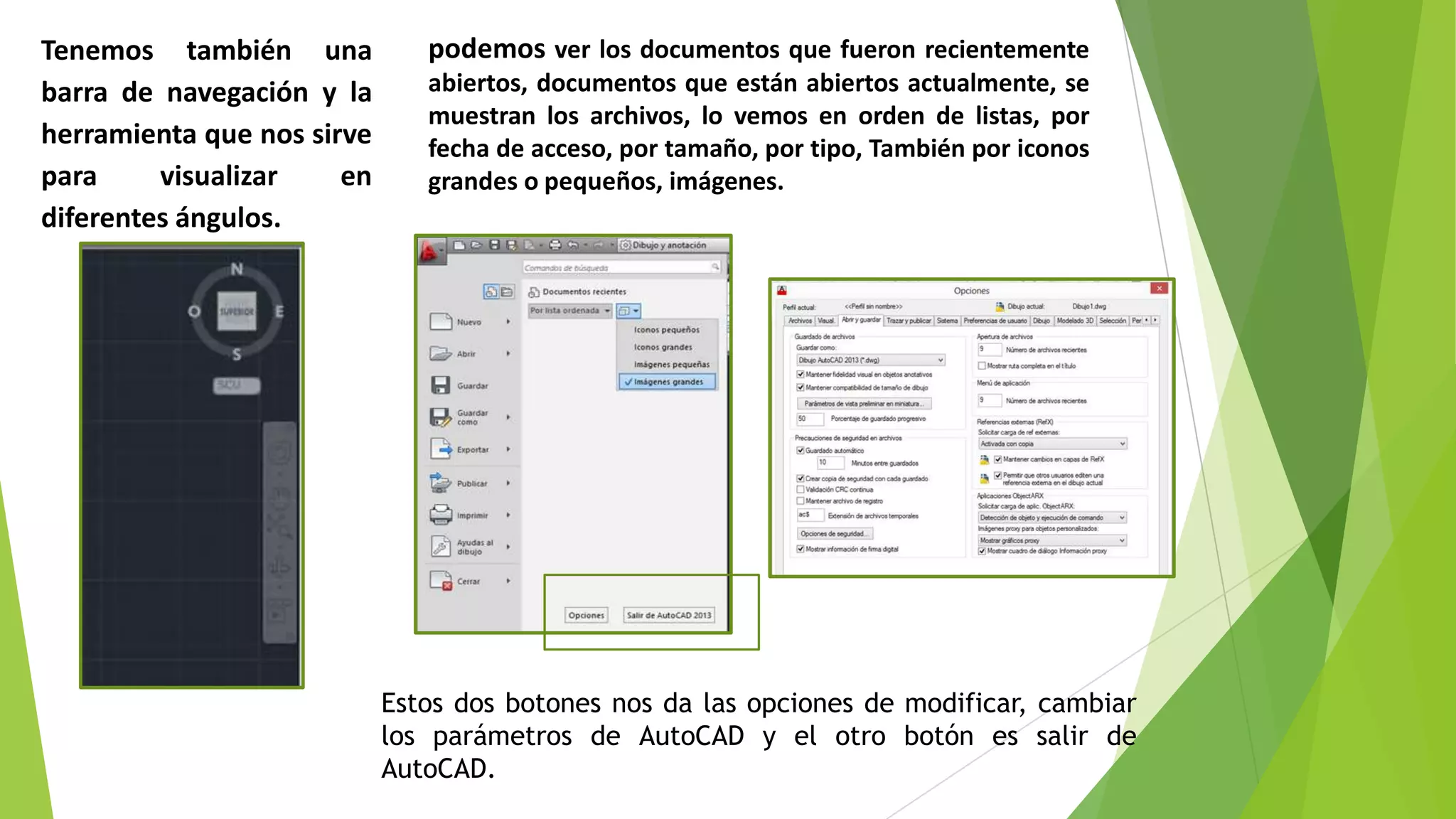

11. Tenemos también una podemos ver los documentos que fueron recientemente
barra de navegación y la abiertos, documentos que están abiertos actualmente, se
muestran los archivos, lo vemos en orden de listas, por
herramienta que nos sirve fecha de acceso, por tamaño, por tipo, También por iconos
para visualizar en grandes o pequeños, imágenes.
diferentes ángulos.
Estos dos botones nos da las opciones de modificar, cambiar
los parámetros de AutoCAD y el otro botón es salir de
AutoCAD.

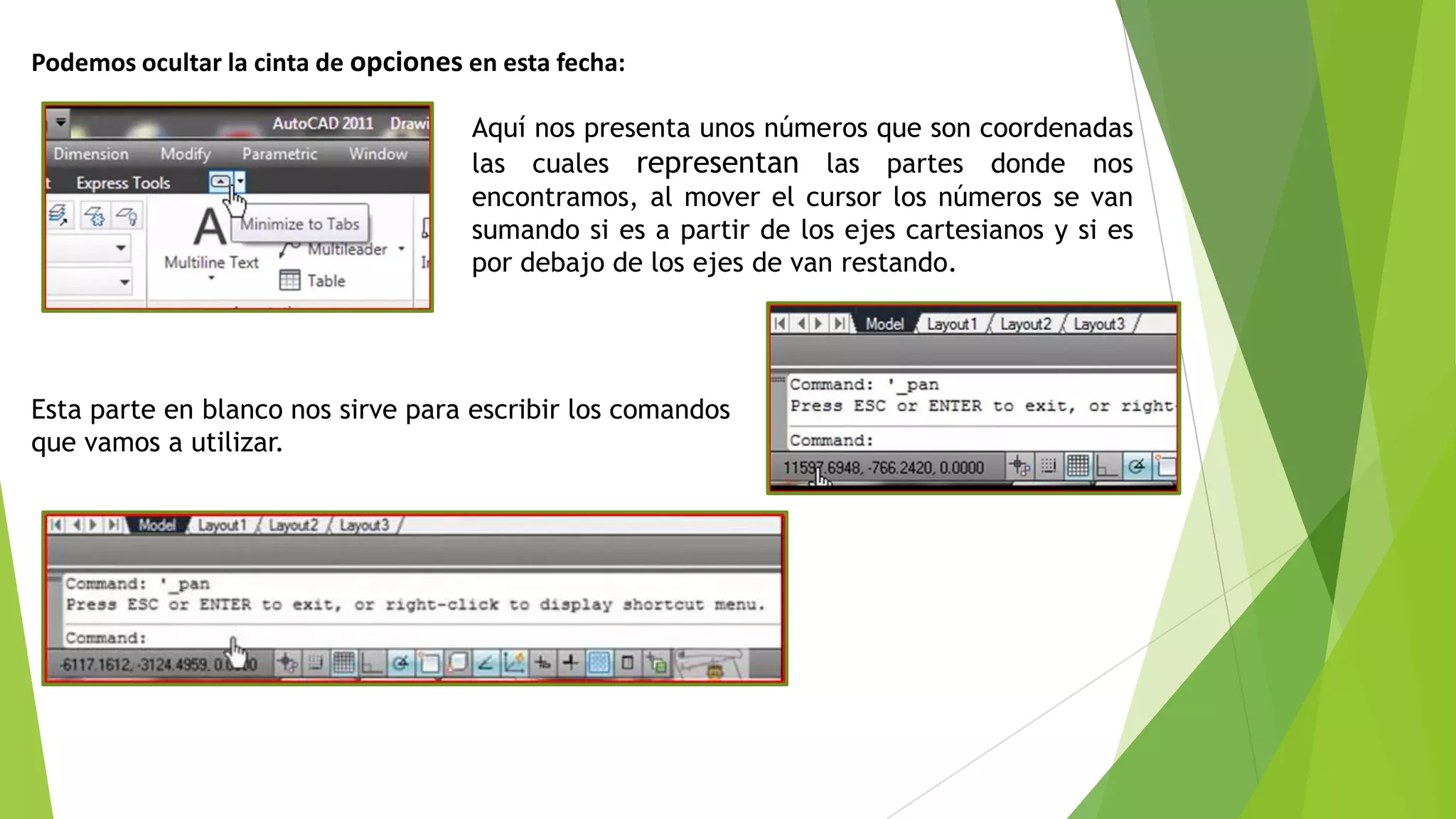

12. Podemos ocultar la cinta de opciones en esta fecha:
Aquí nos presenta unos números que son coordenadas
las cuales representan las partes donde nos
encontramos, al mover el cursor los números se van
sumando si es a partir de los ejes cartesianos y si es
por debajo de los ejes de van restando.
Esta parte en blanco nos sirve para escribir los comandos
que vamos a utilizar.

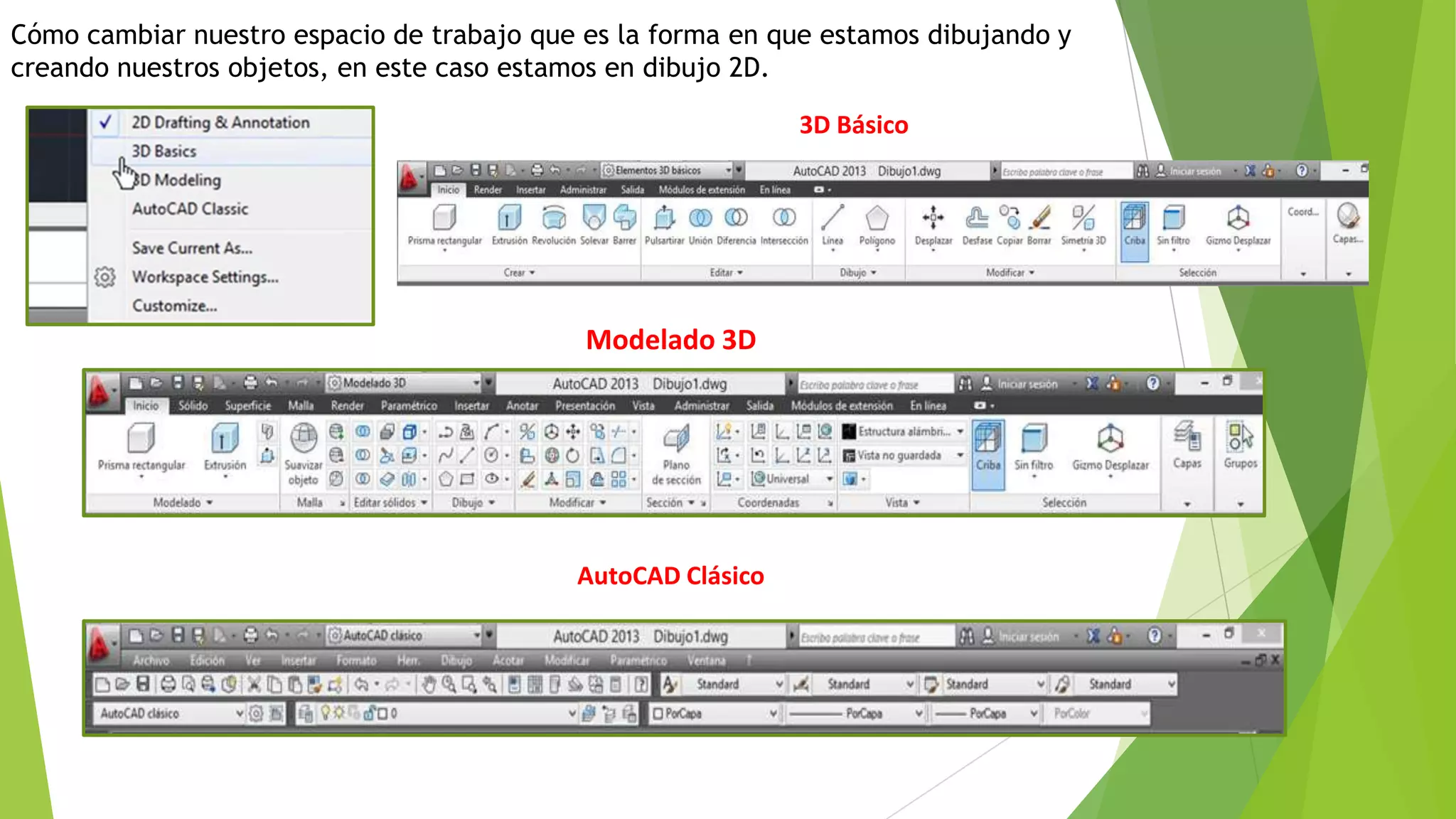

13. Cómo cambiar nuestro espacio de trabajo que es la forma en que estamos dibujando y
creando nuestros objetos, en este caso estamos en dibujo 2D.
3D Básico
Modelado 3D
AutoCAD Clásico

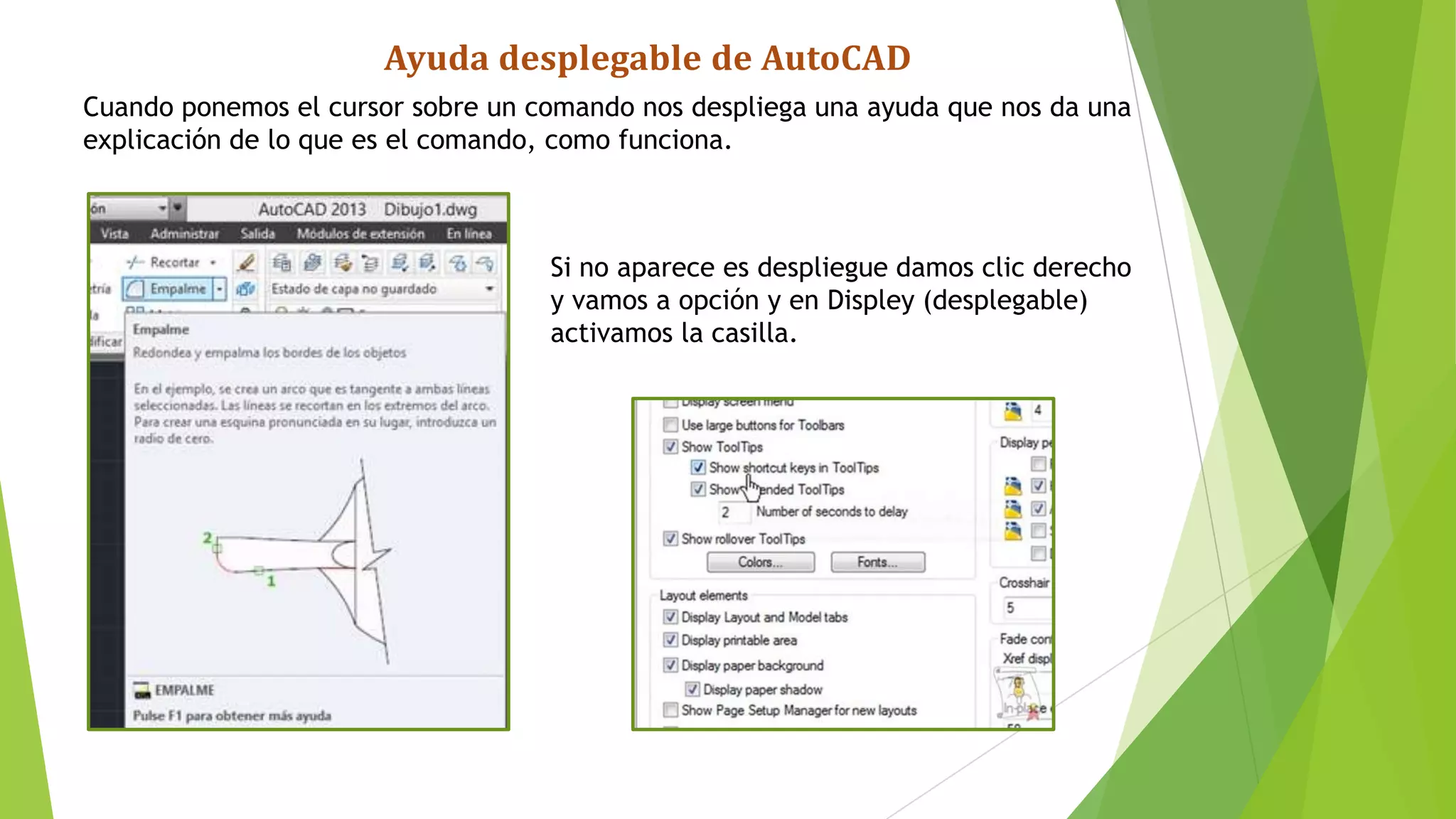

14. Ayuda desplegable de AutoCAD
Cuando ponemos el cursor sobre un comando nos despliega una ayuda que nos da una
explicación de lo que es el comando, como funciona.
Si no aparece es despliegue damos clic derecho
y vamos a opción y en Displey (desplegable)
activamos la casilla.

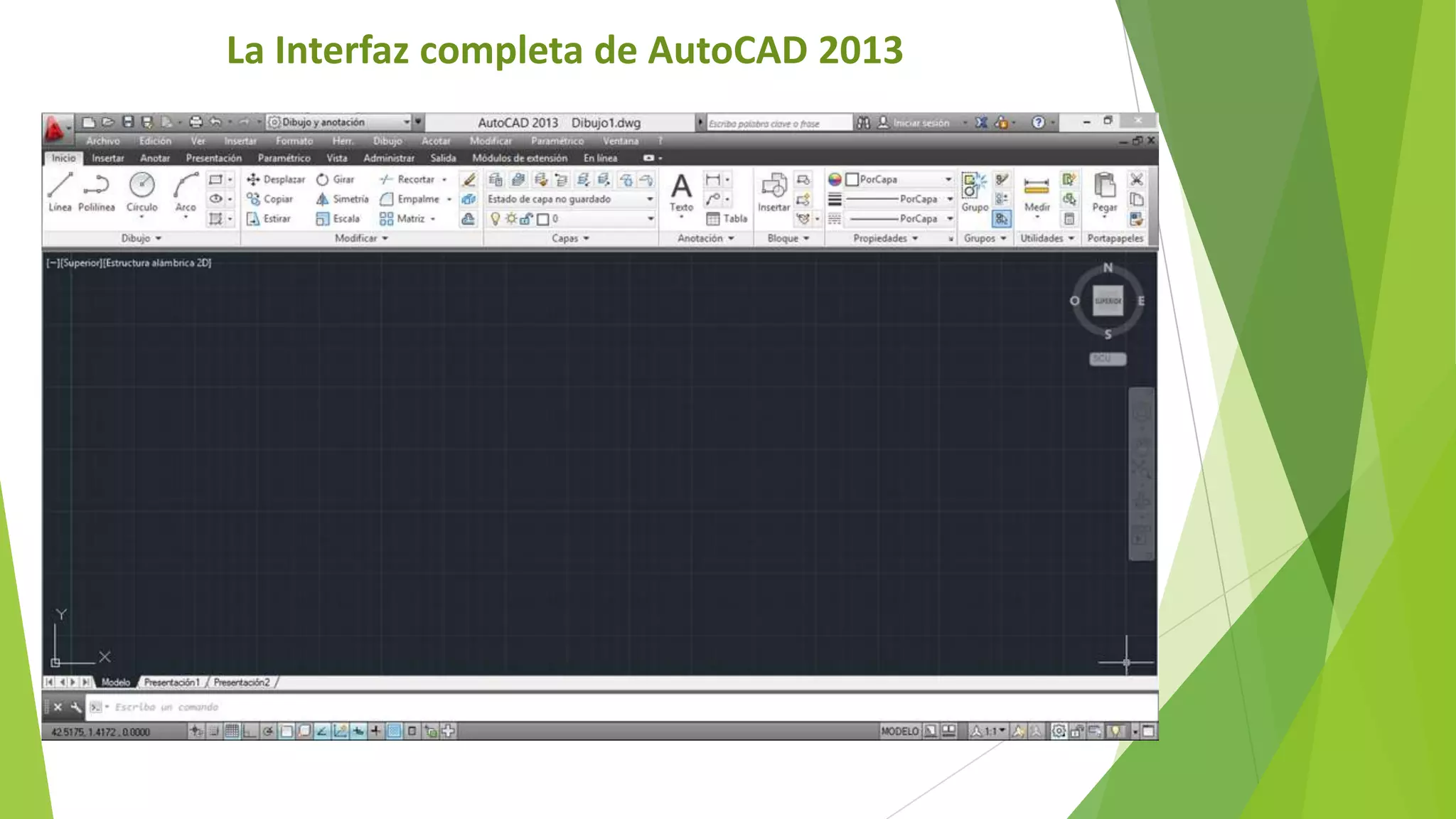

15. La Interfaz completa de AutoCAD 2013
