2. SON UN CONJUNTO DE MICROCHIPS
DISEÑADOS PARA ACTUAR EN CONJUNTO, Y
USUALMENTE COMERCIALIZADOS COMO UNA
UNIDAD. SE DESIGNA CIRCUITO INTEGRADO
AUXILIAR AL CIRCUITO INTEGRADO QUE ES
PERIFÉRICO A UN SISTEMA PERO NECESARIO
PARA EL FUNCIONAMIENTO DEL MISMO. LA
MAYORÍA DE LOS SISTEMAS NECESITAN MÁS DE
UN CIRCUITO INTEGRADO AUXILIAR.

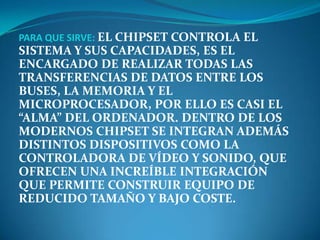

3. PARA QUE SIRVE: EL CHIPSET CONTROLA EL
SISTEMA Y SUS CAPACIDADES, ES EL
ENCARGADO DE REALIZAR TODAS LAS
TRANSFERENCIAS DE DATOS ENTRE LOS
BUSES, LA MEMORIA Y EL
MICROPROCESADOR, POR ELLO ES CASI EL
“ALMA” DEL ORDENADOR. DENTRO DE LOS
MODERNOS CHIPSET SE INTEGRAN ADEMÁS
DISTINTOS DISPOSITIVOS COMO LA
CONTROLADORA DE VÍDEO Y SONIDO, QUE
OFRECEN UNA INCREÍBLE INTEGRACIÓN
QUE PERMITE CONSTRUIR EQUIPO DE
REDUCIDO TAMAÑO Y BAJO COSTE.

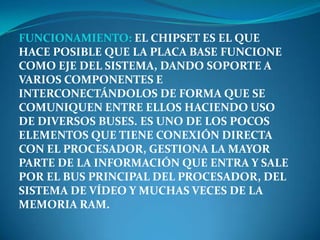

4. FUNCIONAMIENTO: EL CHIPSET ES EL QUE
HACE POSIBLE QUE LA PLACA BASE FUNCIONE
COMO EJE DEL SISTEMA, DANDO SOPORTE A
VARIOS COMPONENTES E
INTERCONECTÁNDOLOS DE FORMA QUE SE
COMUNIQUEN ENTRE ELLOS HACIENDO USO
DE DIVERSOS BUSES. ES UNO DE LOS POCOS
ELEMENTOS QUE TIENE CONEXIÓN DIRECTA
CON EL PROCESADOR, GESTIONA LA MAYOR
PARTE DE LA INFORMACIÓN QUE ENTRA Y SALE
POR EL BUS PRINCIPAL DEL PROCESADOR, DEL
SISTEMA DE VÍDEO Y MUCHAS VECES DE LA
MEMORIA RAM.

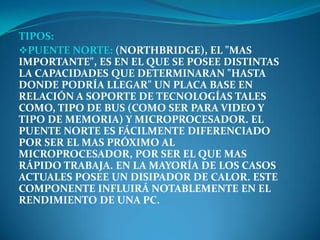

5. TIPOS:
PUENTE NORTE: (NORTHBRIDGE), EL "MAS
IMPORTANTE", ES EN EL QUE SE POSEE DISTINTAS
LA CAPACIDADES QUE DETERMINARAN "HASTA
DONDE PODRÍA LLEGAR" UN PLACA BASE EN
RELACIÓN A SOPORTE DE TECNOLOGÍAS TALES
COMO, TIPO DE BUS (COMO SER PARA VIDEO Y
TIPO DE MEMORIA) Y MICROPROCESADOR. EL
PUENTE NORTE ES FÁCILMENTE DIFERENCIADO
POR SER EL MAS PRÓXIMO AL
MICROPROCESADOR, POR SER EL QUE MAS
RÁPIDO TRABAJA. EN LA MAYORÍA DE LOS CASOS
ACTUALES POSEE UN DISIPADOR DE CALOR. ESTE
COMPONENTE INFLUIRÁ NOTABLEMENTE EN EL
RENDIMIENTO DE UNA PC.

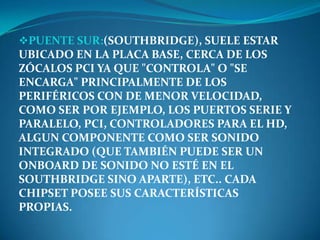

6. PUENTE SUR:(SOUTHBRIDGE), SUELE ESTAR
UBICADO EN LA PLACA BASE, CERCA DE LOS
ZÓCALOS PCI YA QUE "CONTROLA" O "SE
ENCARGA" PRINCIPALMENTE DE LOS
PERIFÉRICOS CON DE MENOR VELOCIDAD,
COMO SER POR EJEMPLO, LOS PUERTOS SERIE Y
PARALELO, PCI, CONTROLADORES PARA EL HD,
ALGUN COMPONENTE COMO SER SONIDO
INTEGRADO (QUE TAMBIÉN PUEDE SER UN
ONBOARD DE SONIDO NO ESTÉ EN EL
SOUTHBRIDGE SINO APARTE), ETC.. CADA
CHIPSET POSEE SUS CARACTERÍSTICAS
PROPIAS.

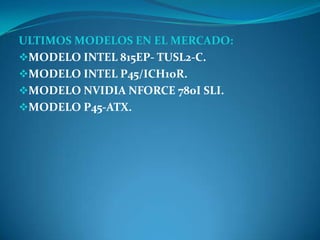

7. ULTIMOS MODELOS EN EL MERCADO:
MODELO INTEL 815EP- TUSL2-C.
MODELO INTEL P45/ICH10R.
MODELO NVIDIA NFORCE 780I SLI.
MODELO P45-ATX.

8. BIOS
Es uno de los componentes más importantes de la
máquina pero también es el menos conocido. Es la
BIOS. Desde esta podemos configurar los aspectos
más avanzados e internos de nuestra computadora y
por lo tanto, debe ser tratada con cuidado.

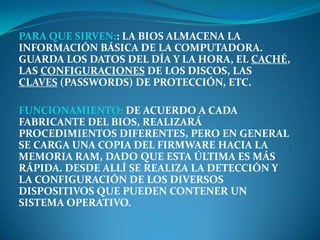

9. PARA QUE SIRVEN:: LA BIOS ALMACENA LA
INFORMACIÓN BÁSICA DE LA COMPUTADORA.
GUARDA LOS DATOS DEL DÍA Y LA HORA, EL CACHÉ,
LAS CONFIGURACIONES DE LOS DISCOS, LAS
CLAVES (PASSWORDS) DE PROTECCIÓN, ETC.
FUNCIONAMIENTO: DE ACUERDO A CADA
FABRICANTE DEL BIOS, REALIZARÁ
PROCEDIMIENTOS DIFERENTES, PERO EN GENERAL
SE CARGA UNA COPIA DEL FIRMWARE HACIA LA
MEMORIA RAM, DADO QUE ESTA ÚLTIMA ES MÁS
RÁPIDA. DESDE ALLÍ SE REALIZA LA DETECCIÓN Y
LA CONFIGURACIÓN DE LOS DIVERSOS
DISPOSITIVOS QUE PUEDEN CONTENER UN
SISTEMA OPERATIVO.

10. TIPOS:
ROM: SÓLO SE PUEDE GRABAR EN EL
MOMENTO QUE SE FABRICA EL CHIP. LA
INFORMACIÓN QUE CONTIENE NO SE PUEDE
ALTERAR.
EPROM: ESTOS CHIPS SE PUEDEN GRABAR
CON LUZ ULTRAVIOLETA. EN LA PARTE
SUPERIOR DEL CHIP SE PUEDE APRECIAR UNA
ESPECIE DE VENTANILLA TRANSPARENTE, QUE
SUELEESTAR TAPADA CON UNA PEGATINA.
ESTAS BIOS SE ENCUENTRA PRINCIPALMENTE
EN286 Y 386.

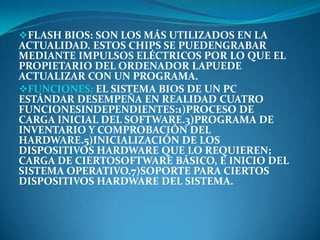

11. FLASH BIOS: SON LOS MÁS UTILIZADOS EN LA
ACTUALIDAD. ESTOS CHIPS SE PUEDENGRABAR
MEDIANTE IMPULSOS ELÉCTRICOS POR LO QUE EL
PROPIETARIO DEL ORDENADOR LAPUEDE
ACTUALIZAR CON UN PROGRAMA.
FUNCIONES: EL SISTEMA BIOS DE UN PC
ESTÁNDAR DESEMPEÑA EN REALIDAD CUATRO
FUNCIONESINDEPENDIENTES:1)PROCESO DE
CARGA INICIAL DEL SOFTWARE.3)PROGRAMA DE
INVENTARIO Y COMPROBACIÓN DEL
HARDWARE.5)INICIALIZACIÓN DE LOS
DISPOSITIVOS HARDWARE QUE LO REQUIEREN;
CARGA DE CIERTOSOFTWARE BÁSICO, E INICIO DEL
SISTEMA OPERATIVO.7)SOPORTE PARA CIERTOS
DISPOSITIVOS HARDWARE DEL SISTEMA.

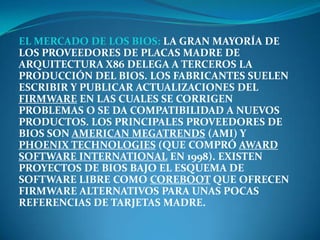

12. EL MERCADO DE LOS BIOS: LA GRAN MAYORÍA DE
LOS PROVEEDORES DE PLACAS MADRE DE
ARQUITECTURA X86 DELEGA A TERCEROS LA
PRODUCCIÓN DEL BIOS. LOS FABRICANTES SUELEN
ESCRIBIR Y PUBLICAR ACTUALIZACIONES DEL
FIRMWARE EN LAS CUALES SE CORRIGEN
PROBLEMAS O SE DA COMPATIBILIDAD A NUEVOS
PRODUCTOS. LOS PRINCIPALES PROVEEDORES DE
BIOS SON AMERICAN MEGATRENDS (AMI) Y
PHOENIX TECHNOLOGIES (QUE COMPRÓ AWARD
SOFTWARE INTERNATIONAL EN 1998). EXISTEN
PROYECTOS DE BIOS BAJO EL ESQUEMA DE
SOFTWARE LIBRE COMO COREBOOT QUE OFRECEN
FIRMWARE ALTERNATIVOS PARA UNAS POCAS
REFERENCIAS DE TARJETAS MADRE.

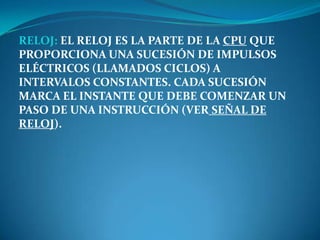

13. RELOJ: EL RELOJ ES LA PARTE DE LA CPU QUE
PROPORCIONA UNA SUCESIÓN DE IMPULSOS
ELÉCTRICOS (LLAMADOS CICLOS) A
INTERVALOS CONSTANTES. CADA SUCESIÓN
MARCA EL INSTANTE QUE DEBE COMENZAR UN
PASO DE UNA INSTRUCCIÓN (VER SEÑAL DE
RELOJ).
