Los circuitos neumáticos son sistemas que utilizan aire comprimido para generar y transmitir fuerzas y movimientos. Incluyen varios tipos de mandos y combinaciones de válvulas, así como diagramas de espacio-fase que ilustran la relación entre el movimiento de los cilindros y el tiempo. Estos diagramas son cruciales en el diseño de sistemas neumáticos complejos, permitiendo una adecuada secuenciación y control del movimiento.

1. Circuitos
Neumáticos
Simples
Neumática e
Hidráulica

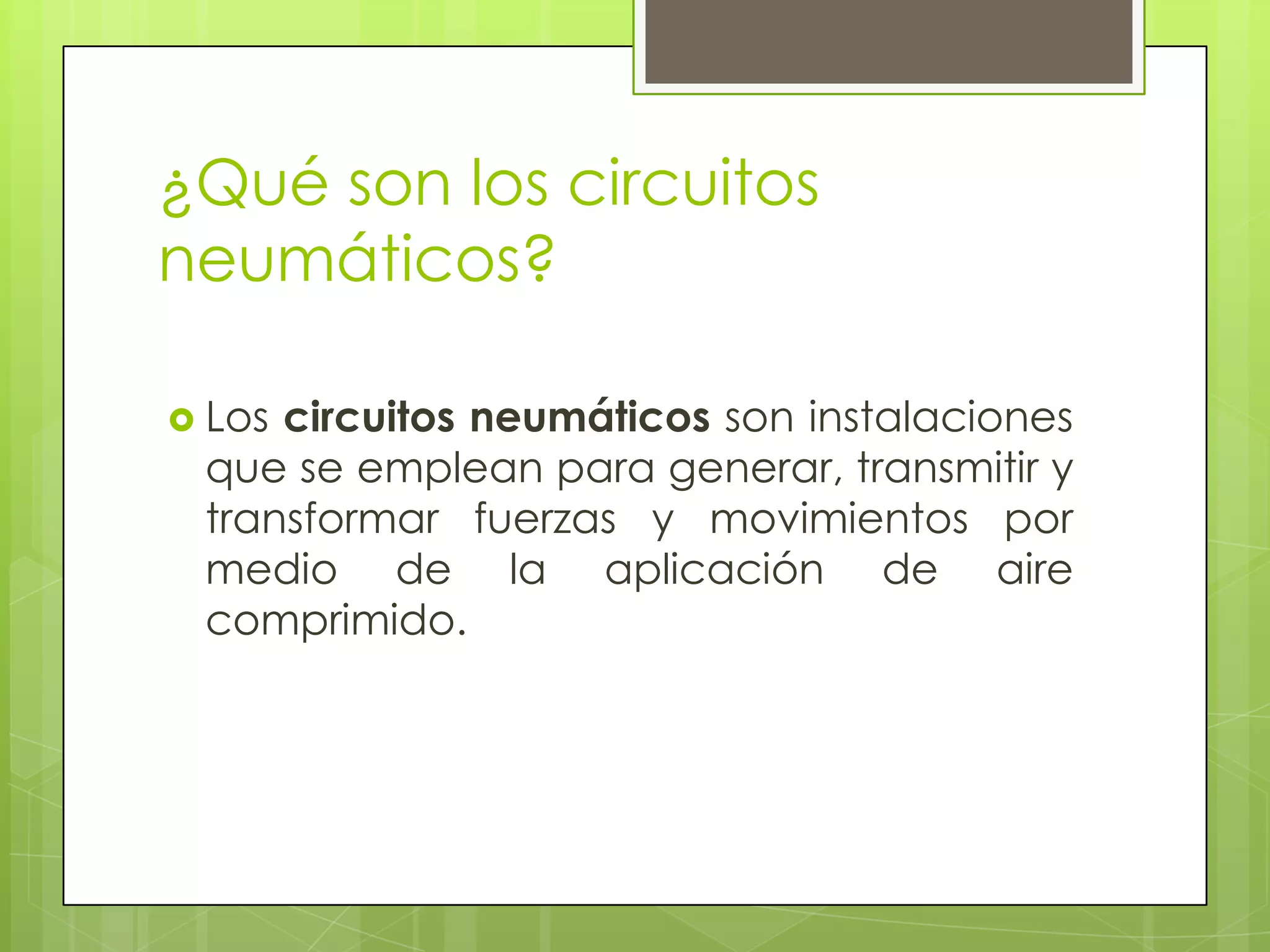

2. ¿Qué son los circuitos
neumáticos?
 Loscircuitos neumáticos son instalaciones
que se emplean para generar, transmitir y
transformar fuerzas y movimientos por
medio de la aplicación de aire
comprimido.

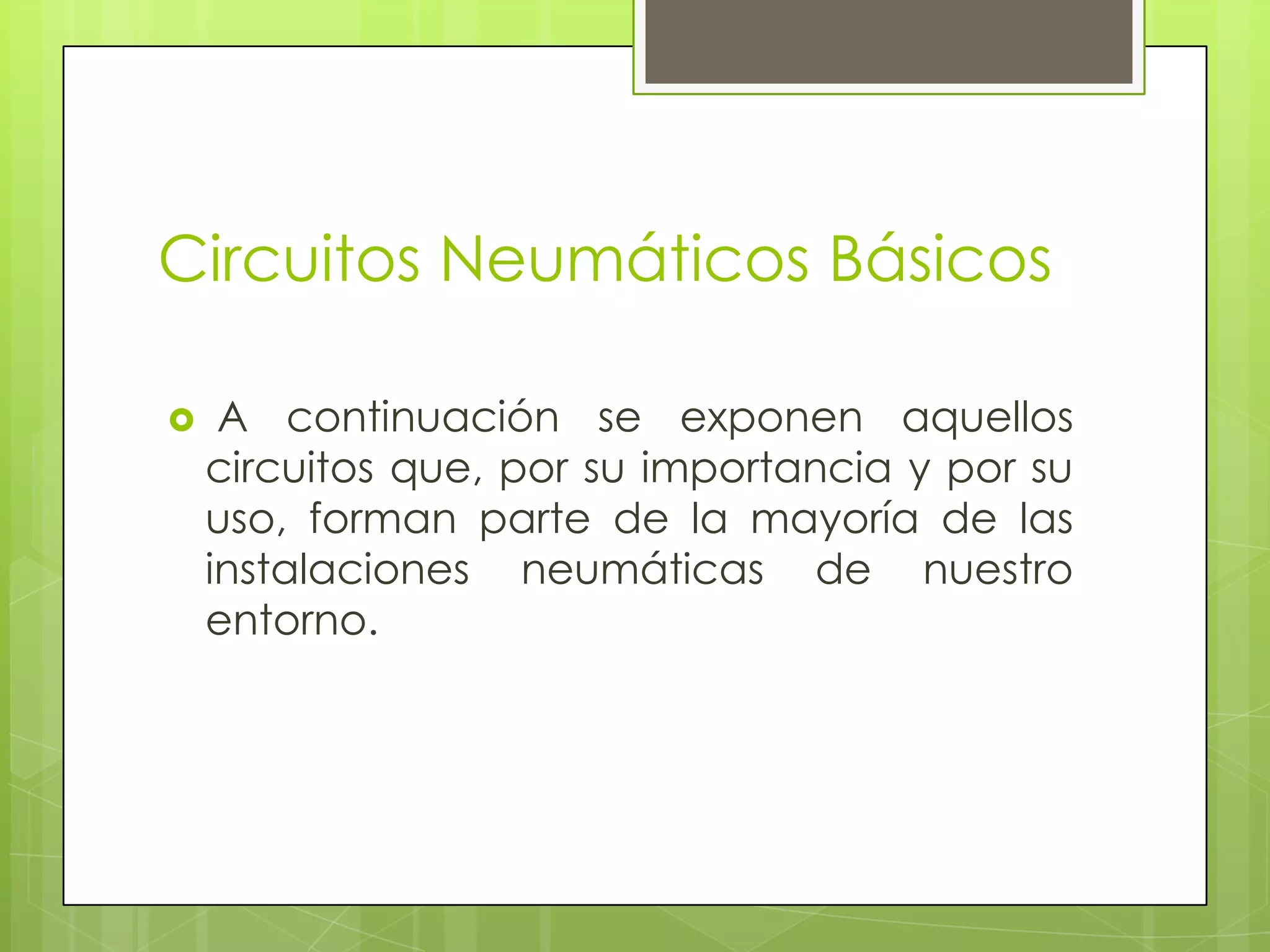

3. Circuitos Neumáticos Básicos
 A continuación se exponen aquellos
circuitos que, por su importancia y por su
uso, forman parte de la mayoría de las
instalaciones neumáticas de nuestro
entorno.

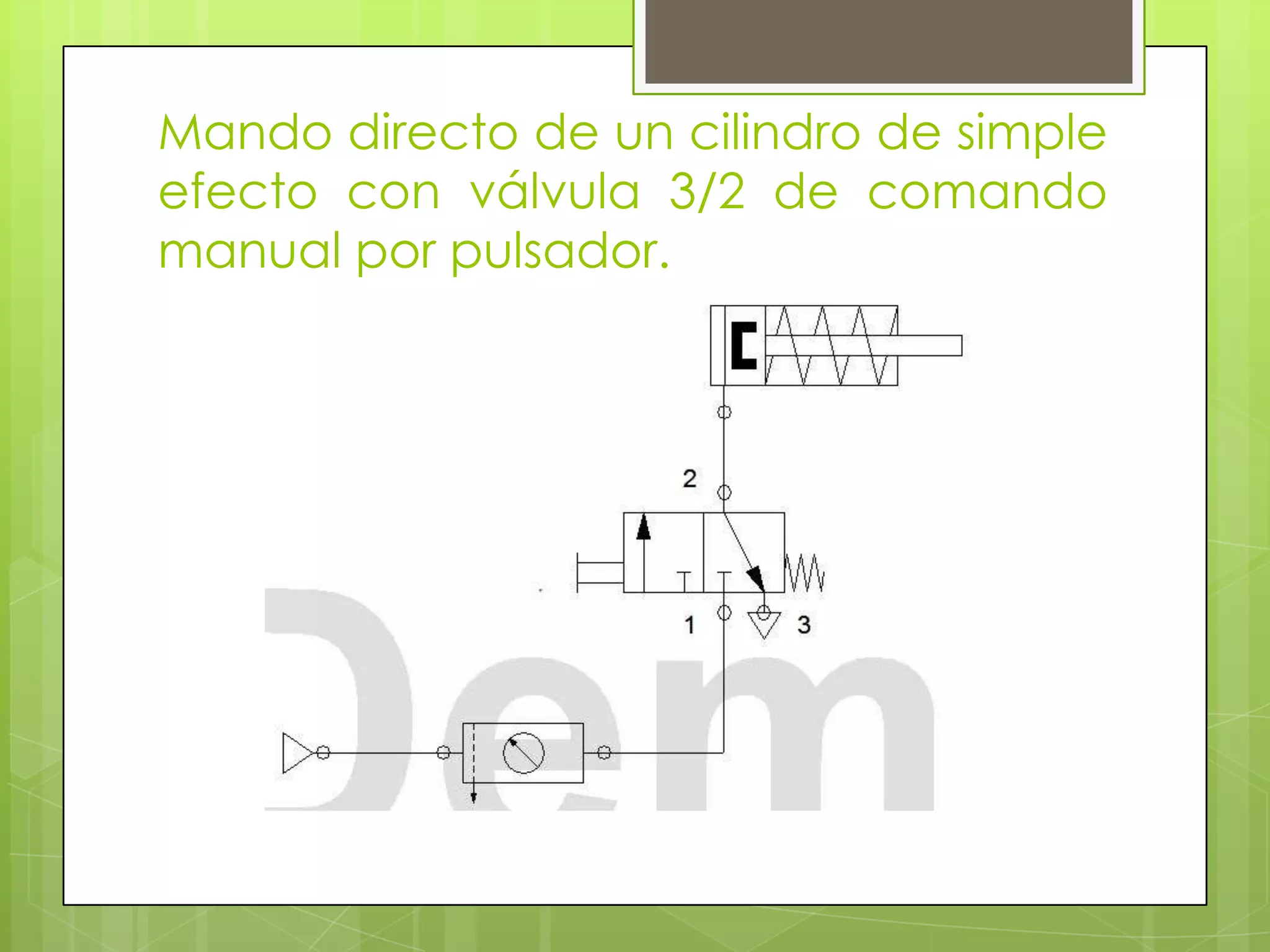

4. Mando directo de un cilindro de simple
efecto con válvula 3/2 de comando
manual por pulsador.

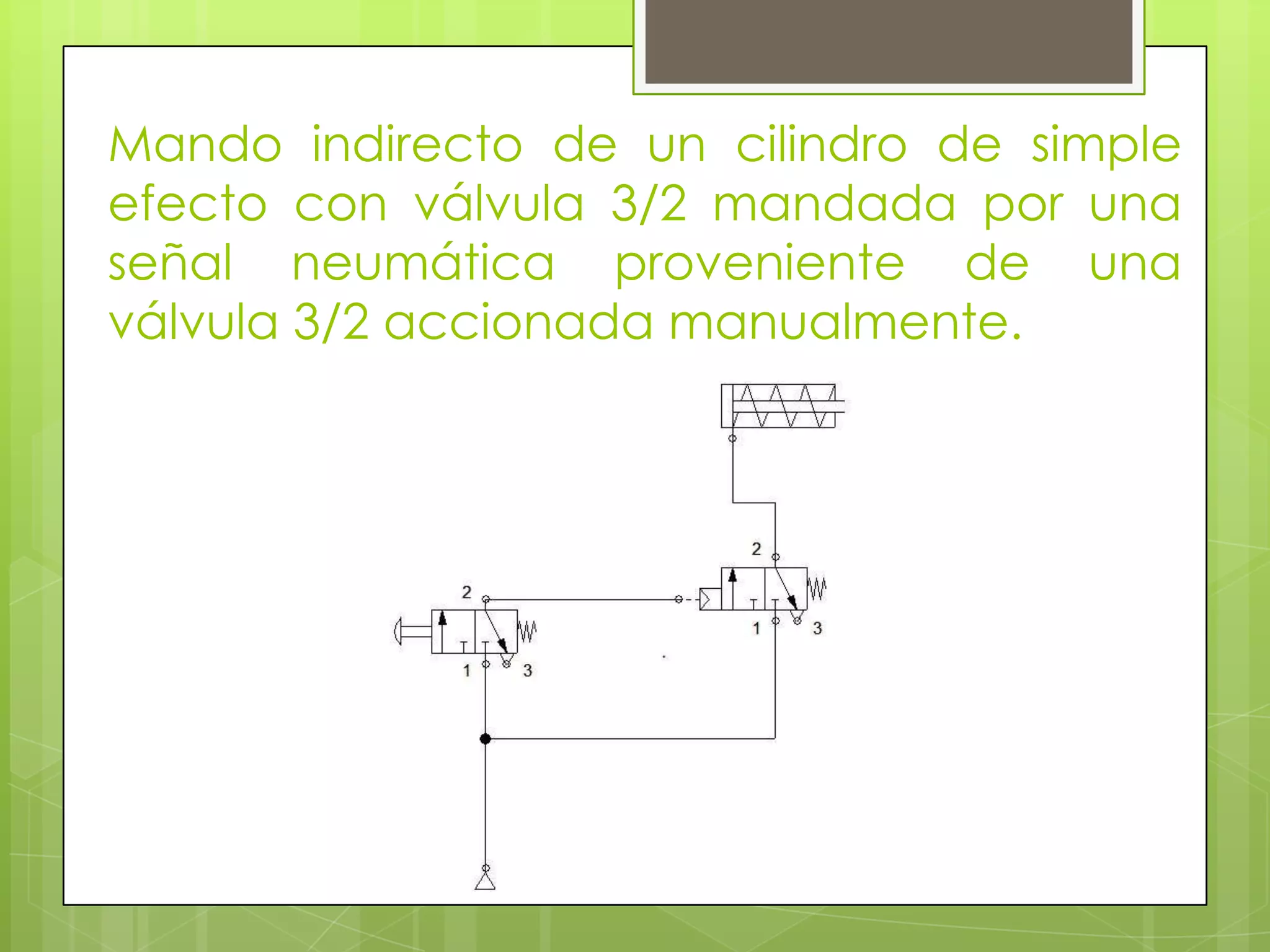

5. Mando indirecto de un cilindro de simple
efecto con válvula 3/2 mandada por una
señal neumática proveniente de una
válvula 3/2 accionada manualmente.

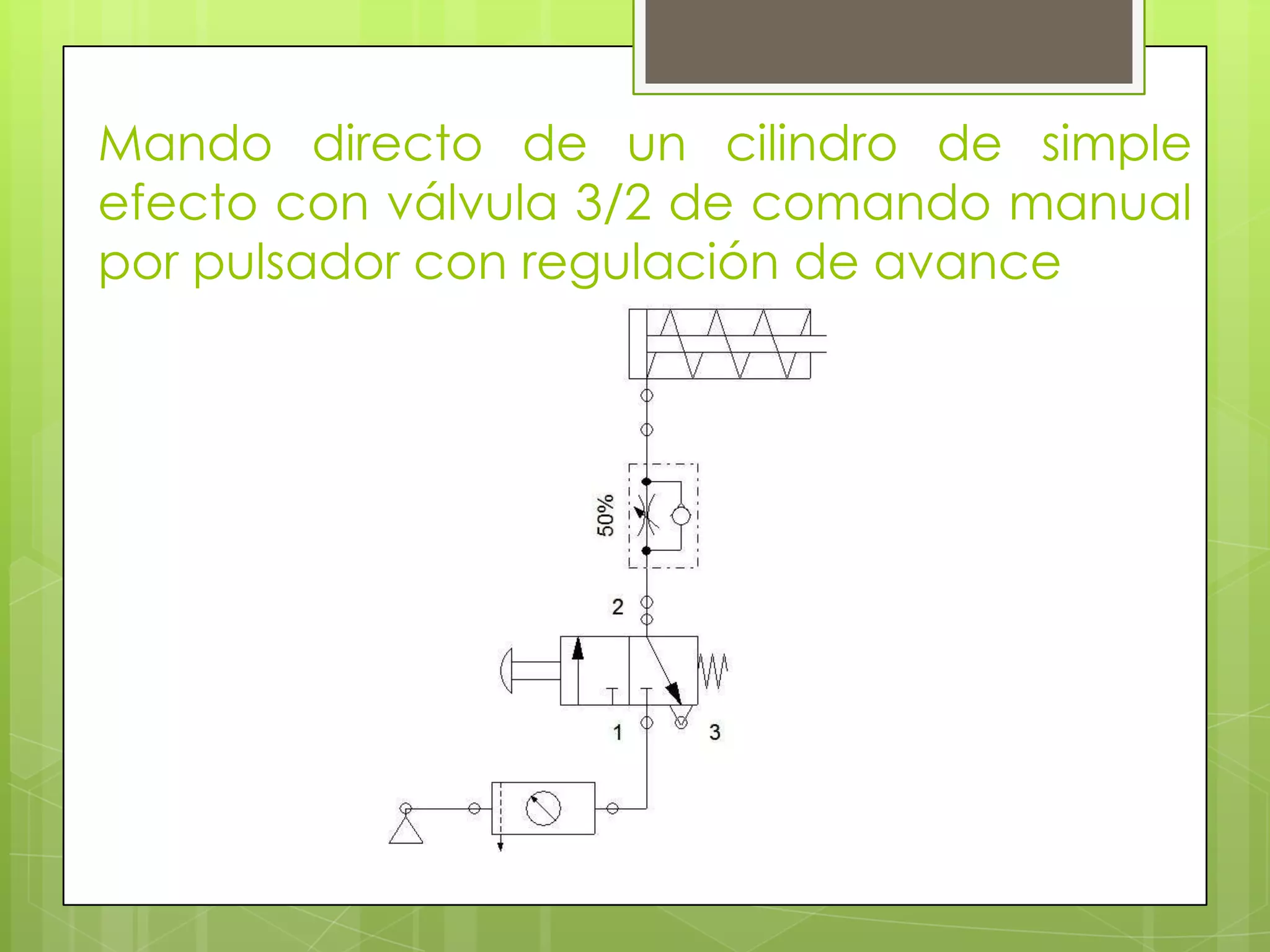

6. Mando directo de un cilindro de simple
efecto con válvula 3/2 de comando manual
por pulsador con regulación de avance

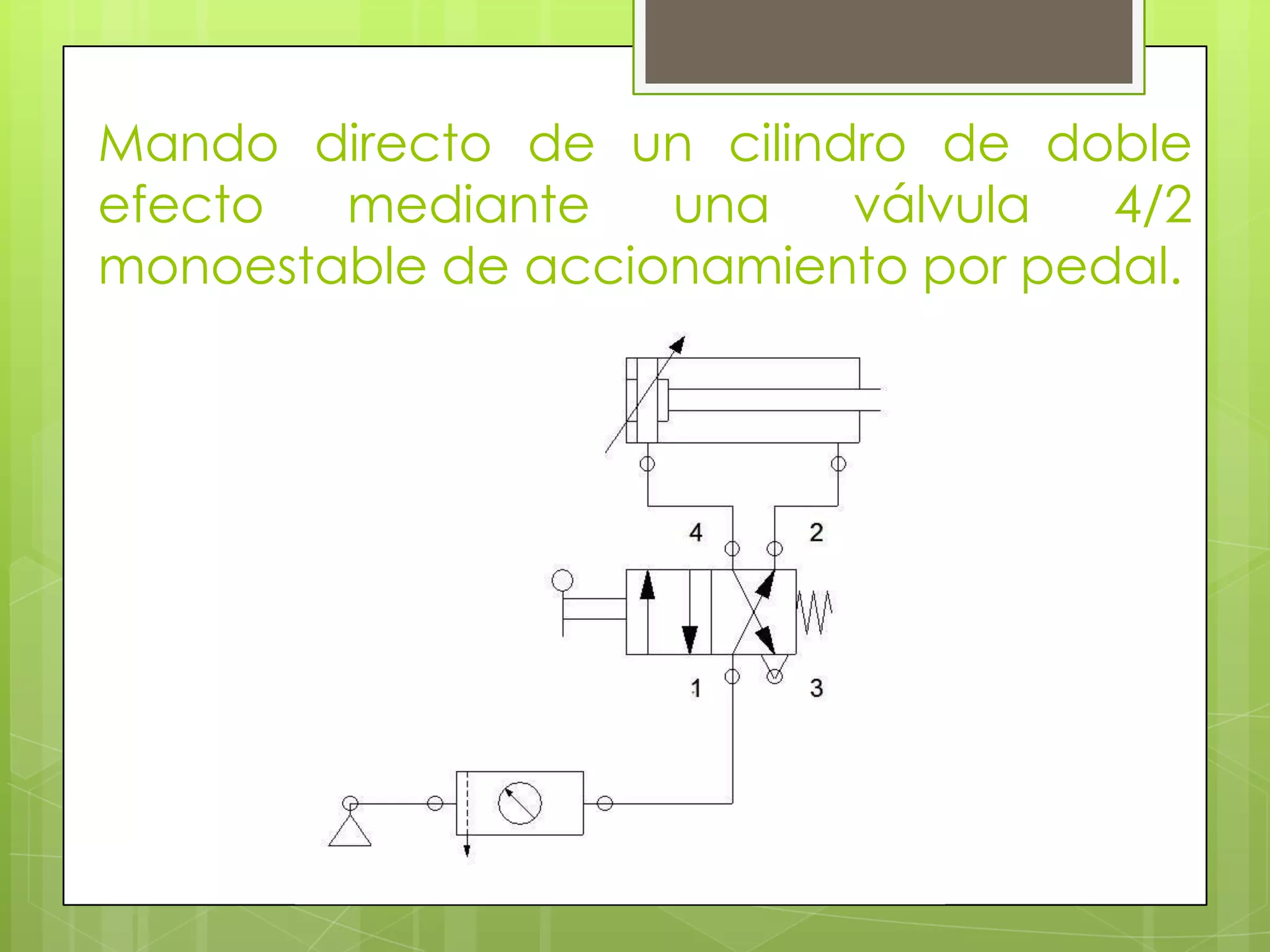

7. Mando directo de un cilindro de doble
efecto mediante una válvula 4/2
monoestable de accionamiento por pedal.

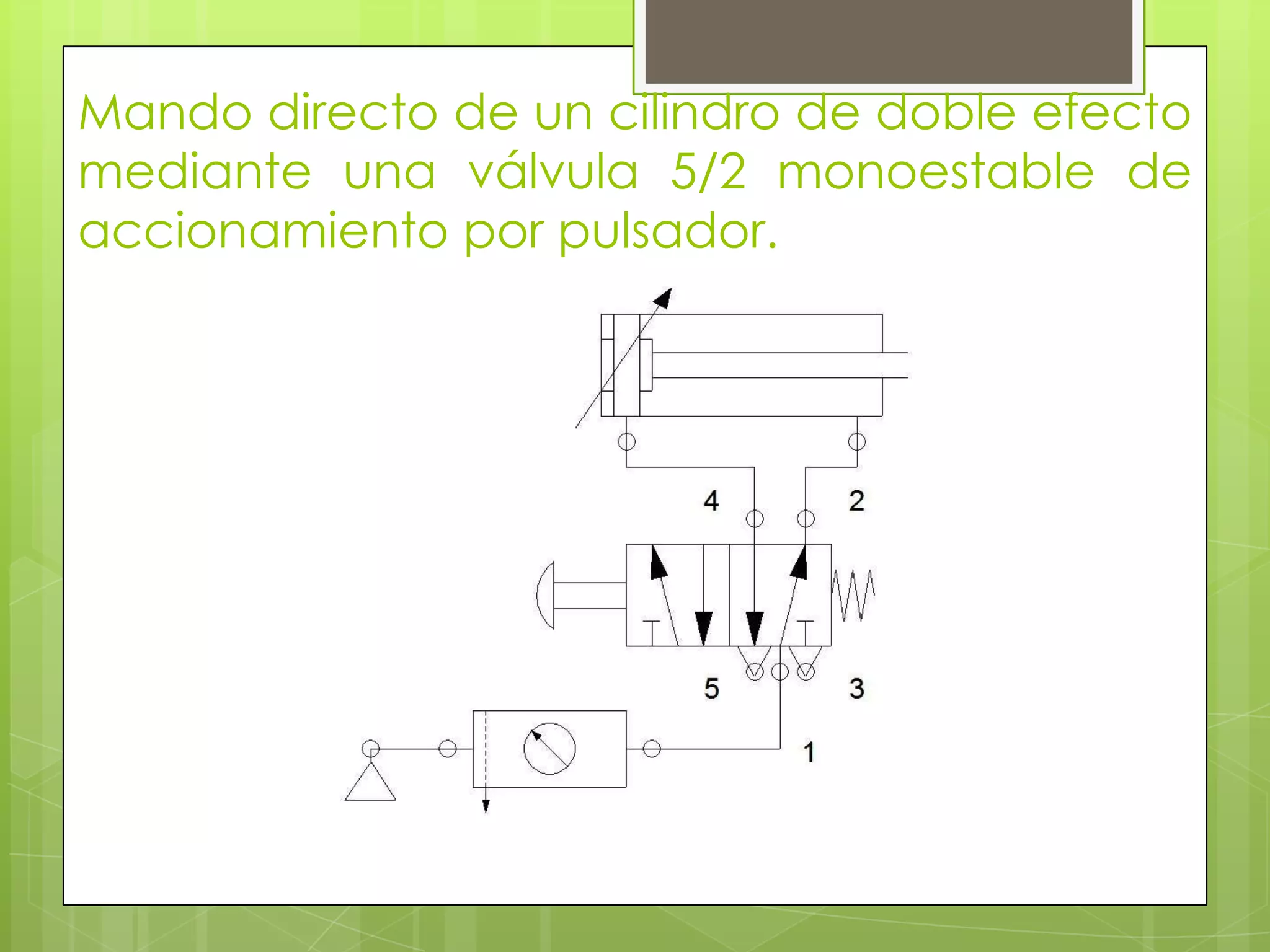

8. Mando directo de un cilindro de doble efecto
mediante una válvula 5/2 monoestable de
accionamiento por pulsador.

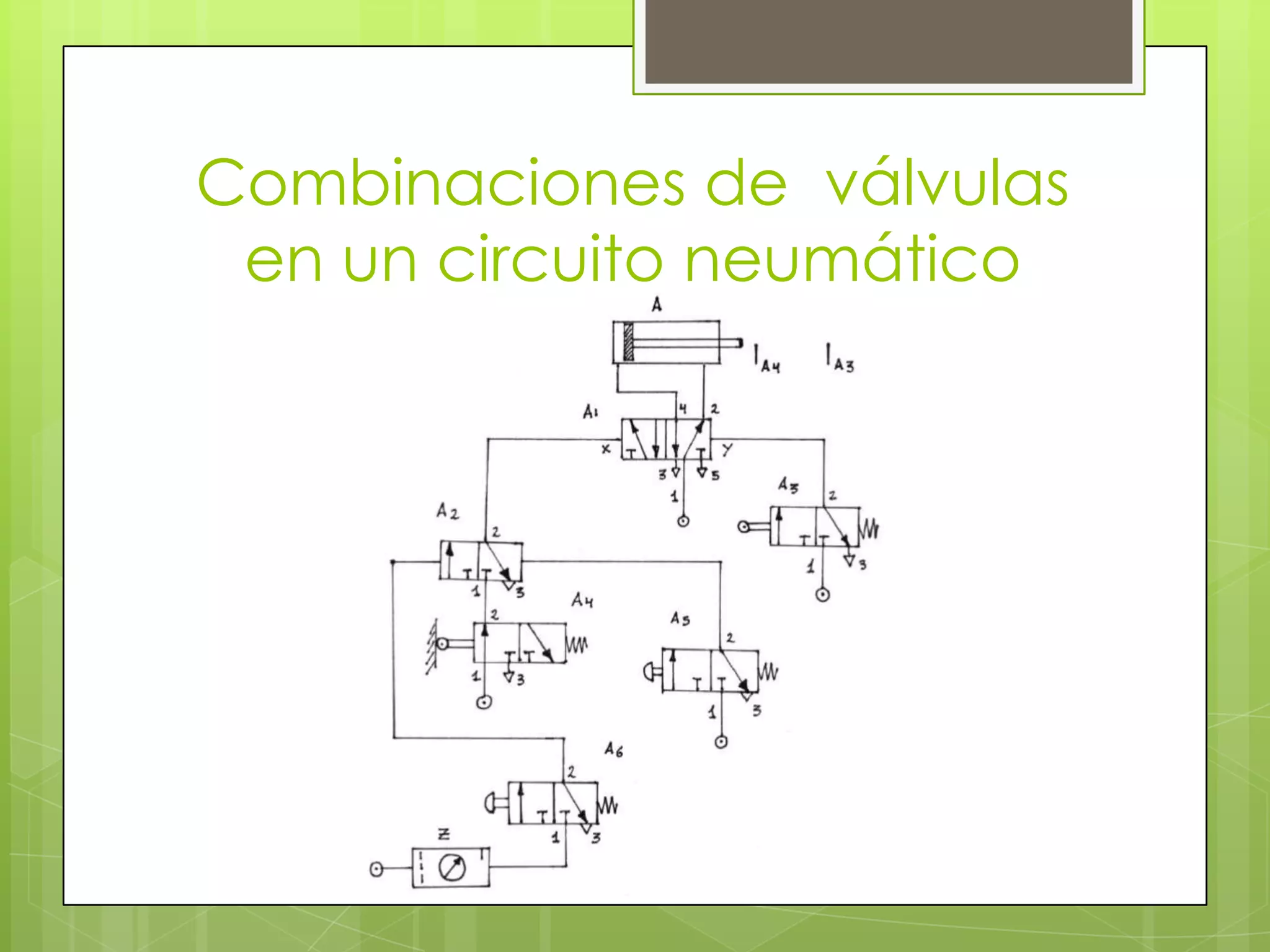

9. Combinaciones de válvulas
en un circuito neumático

10. Circuito Neumático con
función lógica «and»

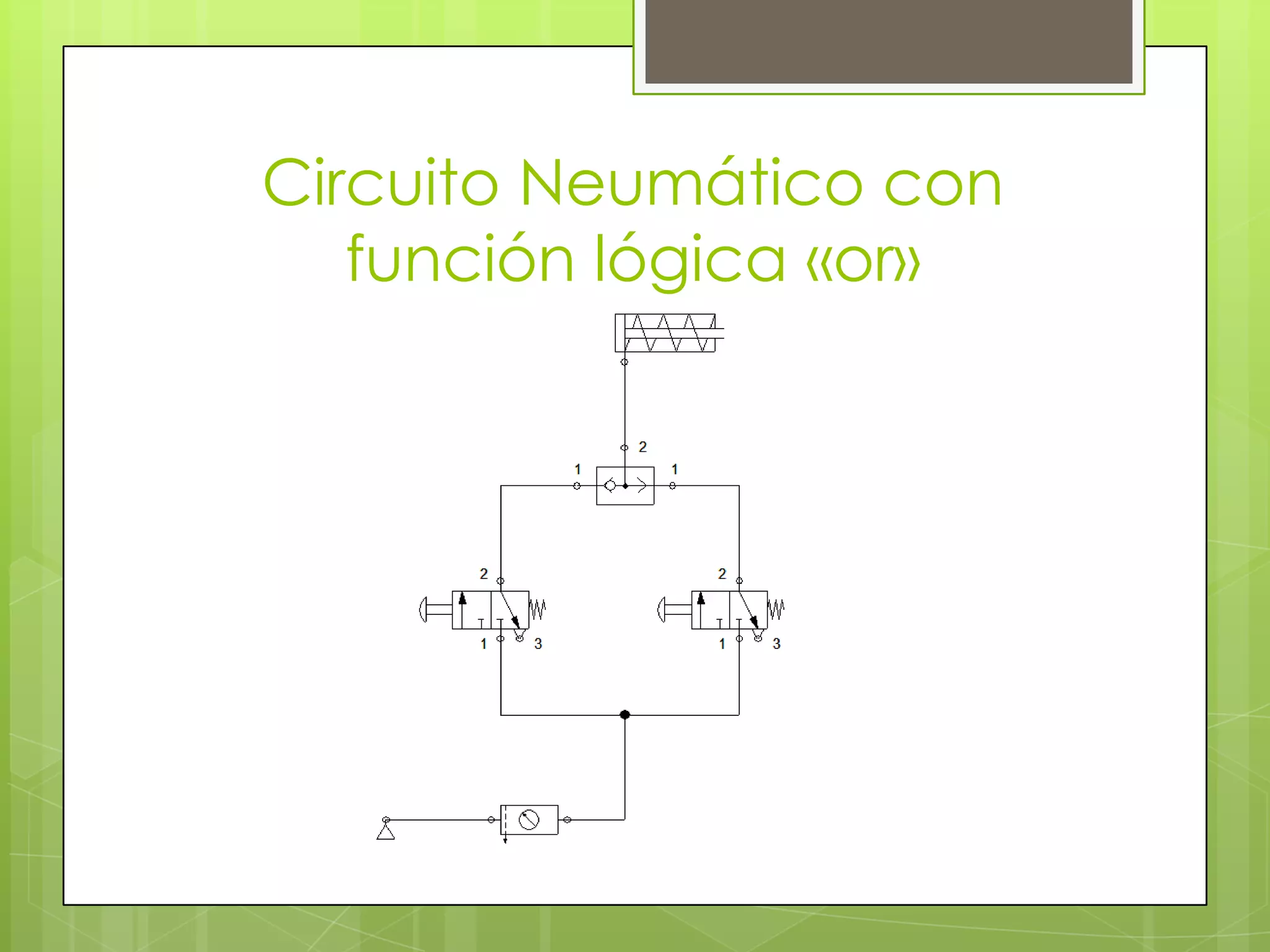

11. Circuito Neumático con
función lógica «or»

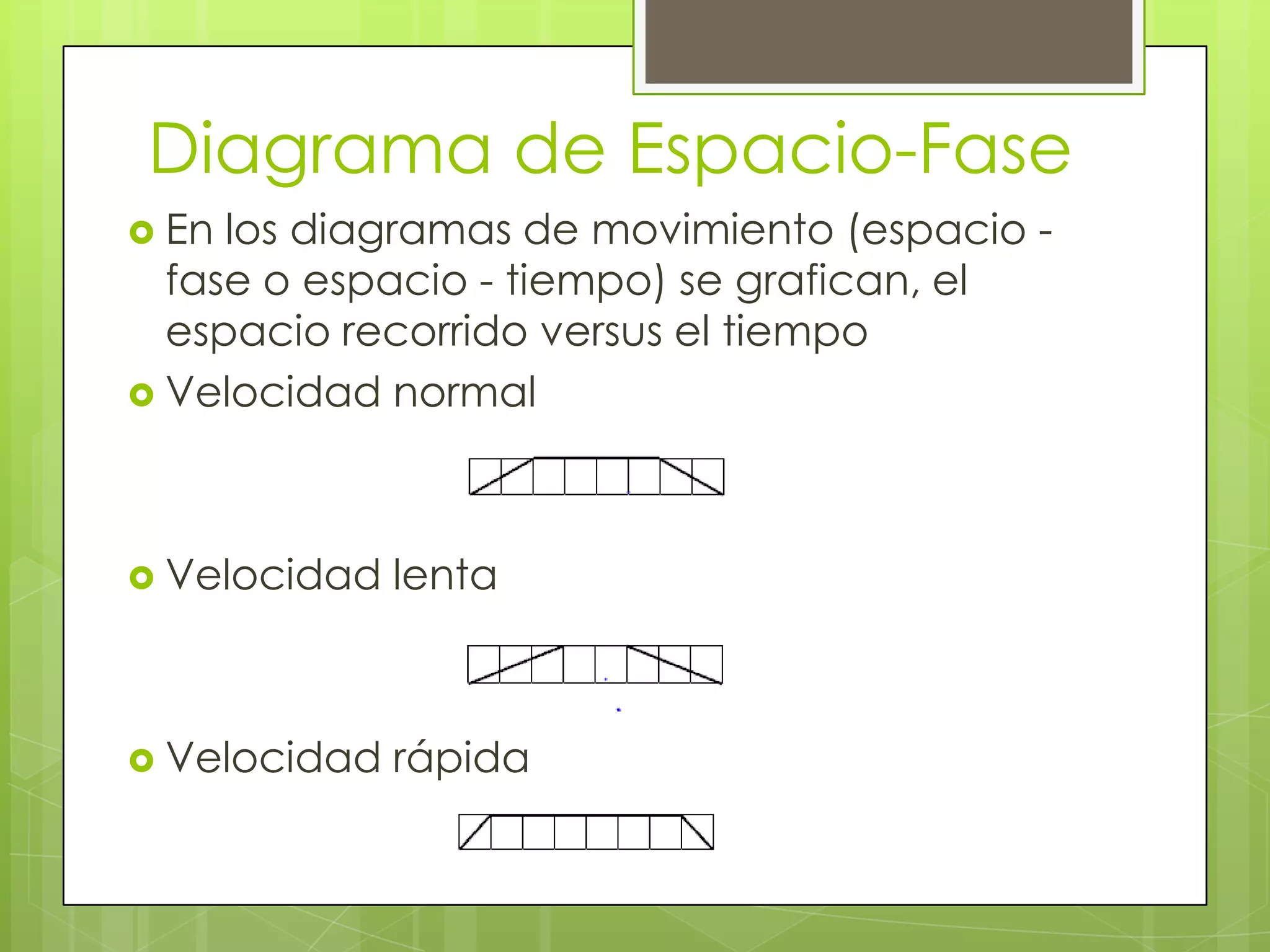

12. Diagrama de Espacio-Fase
 En los diagramas de movimiento (espacio -
fase o espacio - tiempo) se grafican, el
espacio recorrido versus el tiempo
 Velocidad normal
 Velocidad lenta
 Velocidad rápida

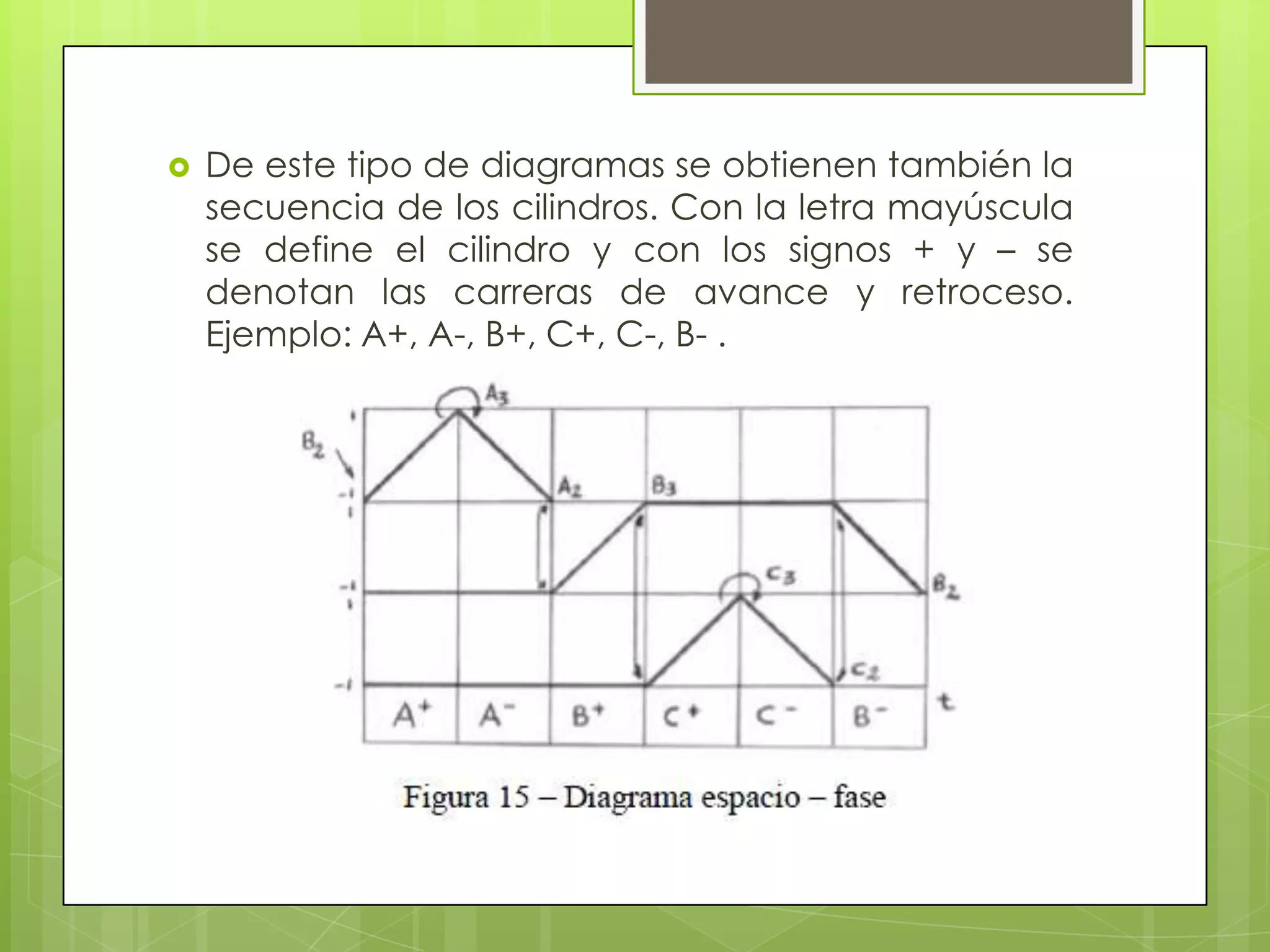

13.  De este tipo de diagramas se obtienen también la
secuencia de los cilindros. Con la letra mayúscula
se define el cilindro y con los signos + y – se
denotan las carreras de avance y retroceso.
Ejemplo: A+, A-, B+, C+, C-, B- .

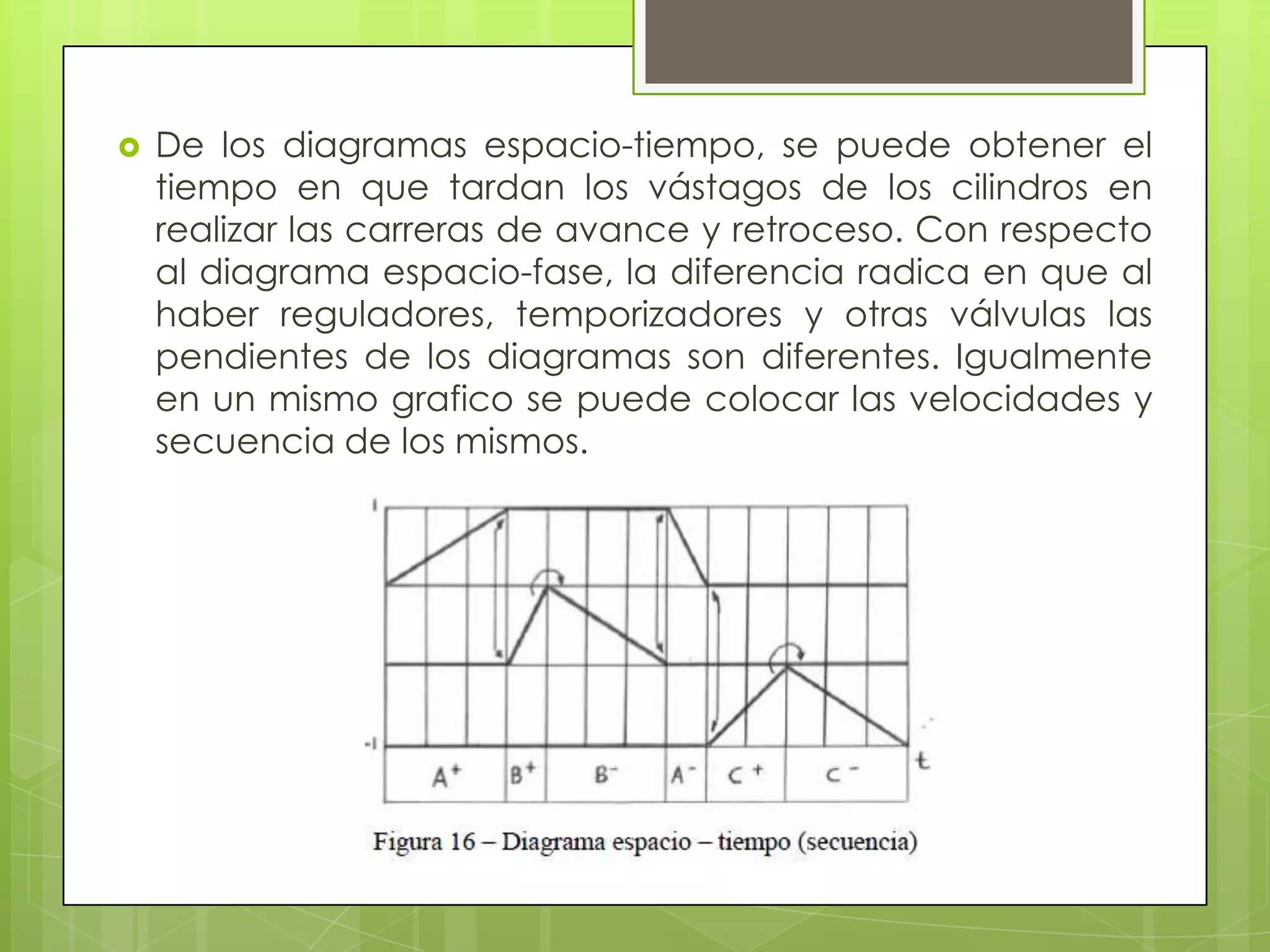

14.  De los diagramas espacio-tiempo, se puede obtener el
tiempo en que tardan los vástagos de los cilindros en
realizar las carreras de avance y retroceso. Con respecto
al diagrama espacio-fase, la diferencia radica en que al
haber reguladores, temporizadores y otras válvulas las
pendientes de los diagramas son diferentes. Igualmente
en un mismo grafico se puede colocar las velocidades y
secuencia de los mismos.

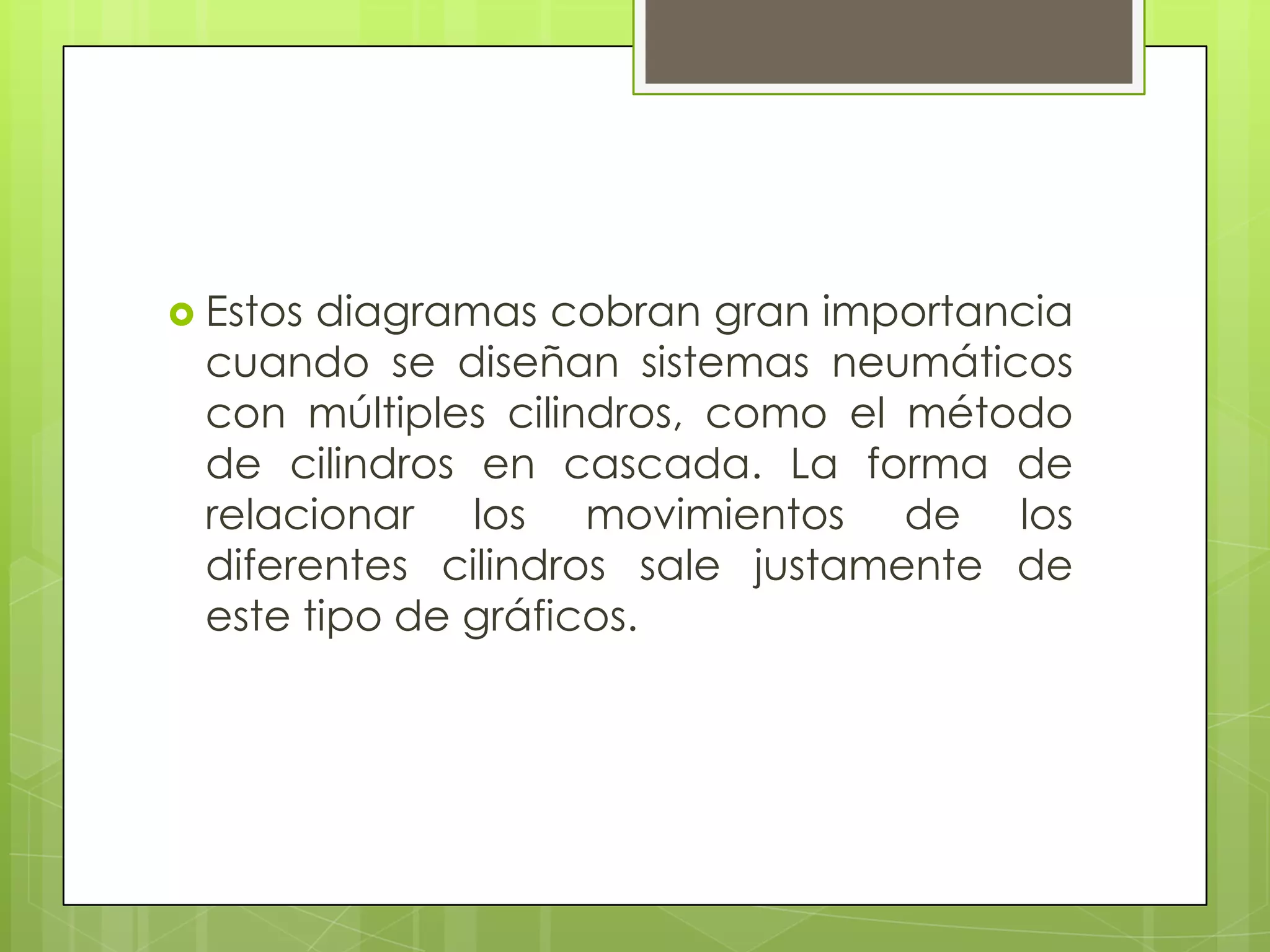

15.  Estosdiagramas cobran gran importancia
cuando se diseñan sistemas neumáticos
con múltiples cilindros, como el método
de cilindros en cascada. La forma de
relacionar los movimientos de los
diferentes cilindros sale justamente de
este tipo de gráficos.

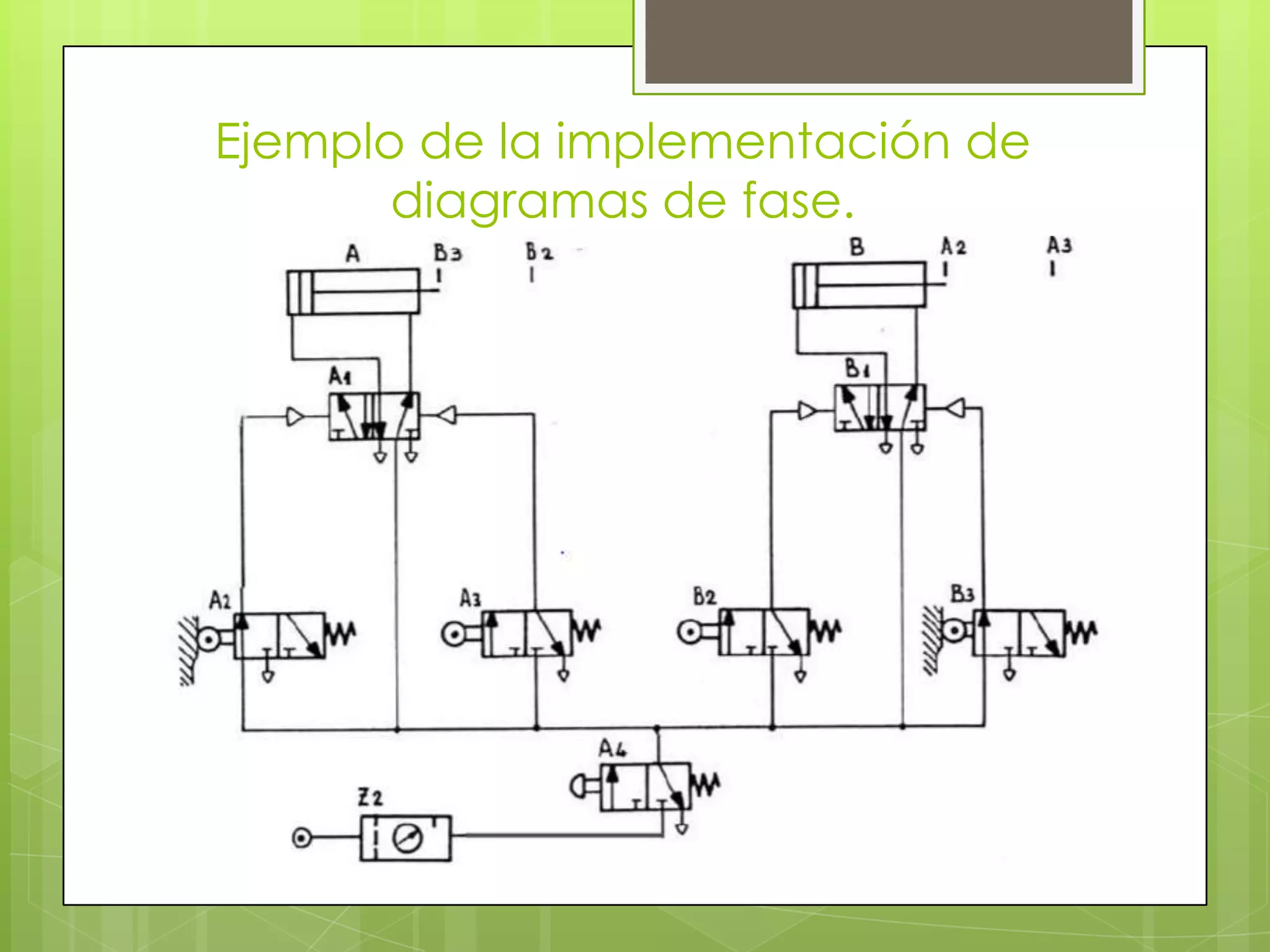

16. Ejemplo de la implementación de
diagramas de fase.

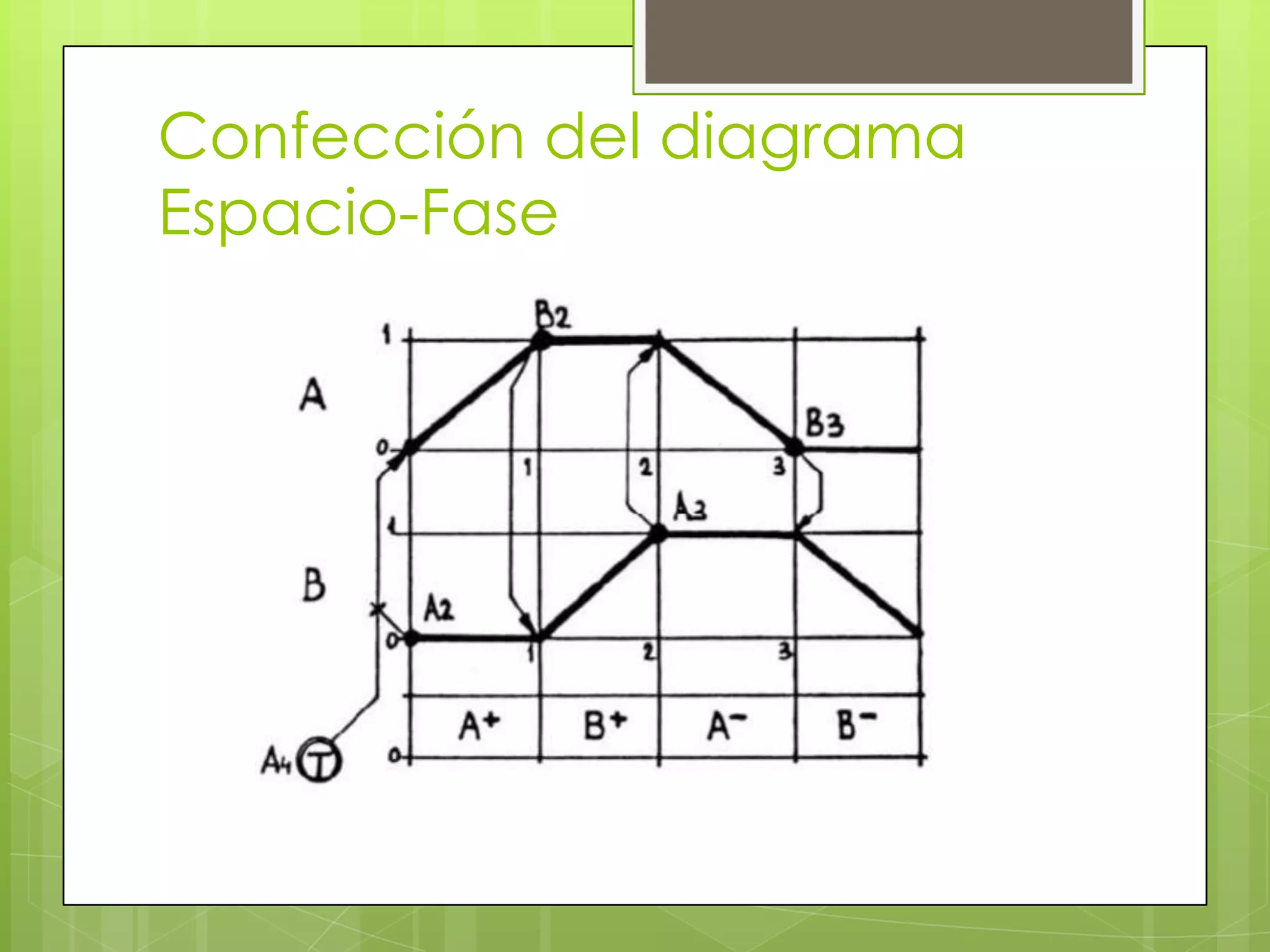

17. Confección del diagrama
Espacio-Fase
