1. Introducción a las redes
Cisco CCNA Routing & Switching
Formación Dpto. Telecomunicaciones
Marcelo López

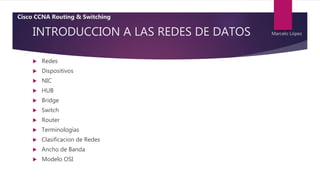

2. INTRODUCCION A LAS REDES DE DATOS
 Redes
 Dispositivos
 NIC
 HUB
 Bridge
 Switch
 Router
 Terminologías
 Clasificacion de Redes
 Ancho de Banda
 Modelo OSI
Cisco CCNA Routing & Switching
Marcelo López

3. Redes de Datos

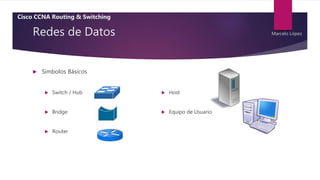

 Simbolos Básicos
 Switch / Hub
 Bridge
 Router
 Host
 Equipo de Usuario
Cisco CCNA Routing & Switching
Marcelo López

4. Redes de Datos

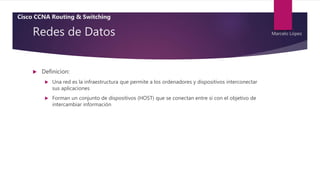

 Definicion:
 Una red es la infraestructura que permite a los ordenadores y dispositivos interconectar
sus aplicaciones
 Forman un conjunto de dispositivos (HOST) que se conectan entre si con el objetivo de
intercambiar información
Cisco CCNA Routing & Switching
Marcelo López

5. Redes de Datos

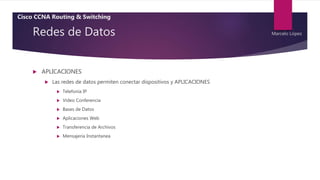

 APLICACIONES
 Las redes de datos permiten conectar dispositivos y APLICACIONES
 Telefonía IP
 Video Conferencia
 Bases de Datos
 Aplicaciones Web
 Transferencia de Archivos
 Mensajeria Instantanea
Cisco CCNA Routing & Switching
Marcelo López

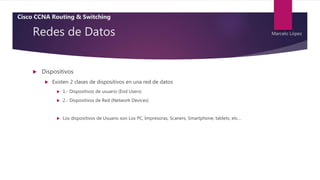

6. Redes de Datos
 Dispositivos
 Existen 2 clases de dispositivos en una red de datos
 1.- Dispositivos de usuario (End Users)
 2.- Dispositivos de Red (Network Devices)
 Los dispositivos de Usuario son Los PC, Impresoras, Scaners, Smartphone, tablets, etc…
Cisco CCNA Routing & Switching
Marcelo López

7. Redes de Datos
 Dispositivos de Red (network devices)
 Son los dispositivos necesarios para comunicar los dispositivos de los usuarios Finales
 NIC
 HUB
 BRIDGE
 SWITCH
 ROUTER
Cisco CCNA Routing & Switching
Marcelo López

8. Redes de Datos
 NIC -> Network Interface Card
NIC – RJ45 tipo Ethernet
Switch
PC1
PC2
Router
Cisco CCNA Routing & Switching
Marcelo López

9. Redes de Datos
 Conectividad de una NIC
Cada NIC tiene una dirección MAC única y corresponde a la capa 2 del modelo OSI
 Cableada
 802.3
 Wifi
 802.11 a,b,g,n
Cisco CCNA Routing & Switching
Marcelo López

10. Redes de Datos

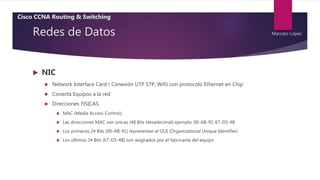

 NIC
 Network Interface Card ( Conexión UTP STP, Wifi) con protocolo Ethernet en Chip
 Conecta Equipos a la red
 Direcciones FISICAS
 MAC (Media Access Control)
 Las direcciones MAC son únicas (48 Bits Hexadecimal) ejemplo: 00-AB-91-67-D5-4B
 Los primeros 24 Bits (00-AB-91) representan el OUI (Organizational Unique Identifier)
 Los últimos 24 Bits (67-D5-4B) son asignados por el fabricante del equipo
Cisco CCNA Routing & Switching
Marcelo López

11. Redes de Datos

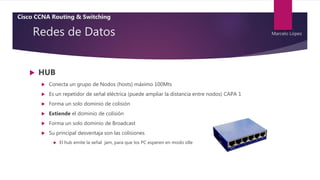

 HUB
 Conecta un grupo de Nodos (hosts) máximo 100Mts
 Es un repetidor de señal eléctrica (puede ampliar la distancia entre nodos) CAPA 1
 Forma un solo dominio de colisión
 Extiende el dominio de colisión
 Forma un solo dominio de Broadcast
 Su principal desventaja son las colisiones
 El hub emite la señal jam, para que los PC esperen en modo idle
Cisco CCNA Routing & Switching
Marcelo López

12. Redes de Datos

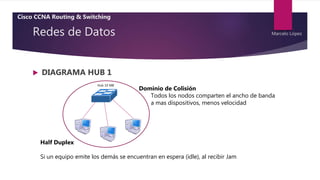

 DIAGRAMA HUB 1
Dominio de Colisión
Todos los nodos comparten el ancho de banda
a mas dispositivos, menos velocidad
Hub 10 MB
Half Duplex
Si un equipo emite los demás se encuentran en espera (idle), al recibir Jam
Cisco CCNA Routing & Switching
Marcelo López

13. Redes de Datos
 DIAGRAMA HUB 2
Dominio de Colisión único de 10Mb
Hub 10 MB Hub 10 MB
Cisco CCNA Routing & Switching
Marcelo López

14. Redes de Datos

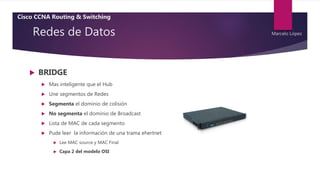

 BRIDGE
 Mas inteligente que el Hub
 Une segmentos de Redes
 Segmenta el dominio de colisión
 No segmenta el dominio de Broadcast
 Lista de MAC de cada segmento
 Pude leer la información de una trama ehertnet
 Lee MAC source y MAC Final
 Capa 2 del modelo OSI
Cisco CCNA Routing & Switching
Marcelo López

15. Redes de Datos
 DIAGRAMA BRIDGE
Dominio de Colisión
Hub 10 MB Hub 10 MB
Dominio de Colisión
Bridge
Cisco CCNA Routing & Switching
Marcelo López

16. Redes de Datos
 SWITCH
 Mas inteligente y rápido que el Bridge
 Micro Segmenta el dominio de colisión
 No segmenta el dominio de Broadcast
 Lista de MAC de cada puerto
 Pude leer la información de una trama ehertnet
 Lee MAC source y MAC Final
 Capa 2 del modelo OSI
Cisco CCNA Routing & Switching
Marcelo López

17. Redes de Datos

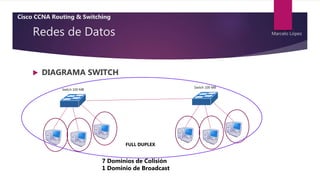

 DIAGRAMA SWITCH
7 Dominios de Colisión
1 Dominio de Broadcast
Switch 100 MB
Switch 100 MB
Cisco CCNA Routing & Switching
Marcelo López
FULL DUPLEX

18. Redes de Datos

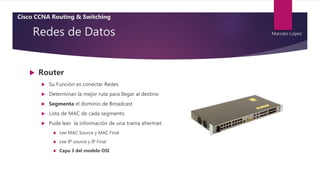

 Router
 Su Función es conectar Redes
 Determinan la mejor ruta para llegar al destino
 Segmenta el dominio de Broadcast
 Lista de MAC de cada segmento
 Pude leer la información de una trama ehertnet
 Lee MAC Source y MAC Final
 Lee IP source y IP Final
 Capa 3 del modelo OSI
Cisco CCNA Routing & Switching
Marcelo López

19. Redes de Datos
 DIAGRAMA SWITCH
8 Dominios de Colisión
2 Dominio de Broadcast
Switch 100 MB
Switch 100 MB
10.0.0.1 /24
10.0.0,1
10.0.0,2
10.0.0,3
20.0.0,1
20.0.0,2
20.0.0,3
20.0.0.1 /24
Router
Cisco CCNA Routing & Switching
Marcelo López

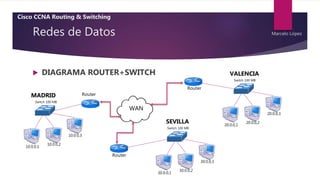

20. Redes de Datos
 DIAGRAMA ROUTER+SWITCH
Switch 100 MB
MADRID
10.0.0,1
10.0.0,2
10.0.0,3
Router
Switch 100 MB
SEVILLA
30.0.0,1
30.0.0,2
30.0.0,3
Router
Switch 100 MB
VALENCIA
20.0.0,1
20.0.0,2
20.0.0,3
Router
WAN
Cisco CCNA Routing & Switching
Marcelo López

21. Redes de Datos

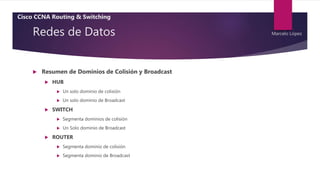

 Resumen de Dominios de Colisión y Broadcast
 HUB
 Un solo dominio de colisión
 Un solo dominio de Broadcast
 SWITCH
 Segmenta dominios de colisión
 Un Solo dominio de Broadcast
 ROUTER
 Segmenta dominio de colisión
 Segmenta dominio de Broadcast
Cisco CCNA Routing & Switching
Marcelo López

22. Redes de Datos

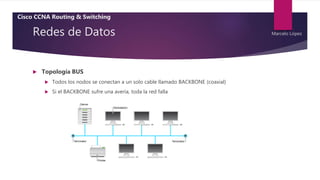

 Topología BUS
 Todos los nodos se conectan a un solo cable llamado BACKBONE (coaxial)
 Si el BACKBONE sufre una avería, toda la red falla
Cisco CCNA Routing & Switching
Marcelo López

23. Redes de Datos
 Topología ANILLO (TOKEN RING)
 Los nodos se conectan con su adyacente
 Un TOKEN determina quien transmite por el medio
 No existen colisiones
Cisco CCNA Routing & Switching
Marcelo López

24. Redes de Datos

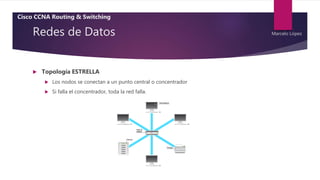

 Topología ESTRELLA
 Los nodos se conectan a un punto central o concentrador
 Si falla el concentrador, toda la red falla.
Cisco CCNA Routing & Switching
Marcelo López

25. Redes de Datos
 Topología ESTRELLA EXTENDIDA
 Es un conjunto de redes con topología estrella interconectadas
Cisco CCNA Routing & Switching
Marcelo López

26. Redes de Datos

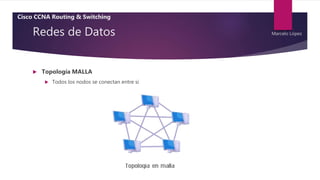

 Topología MALLA
 Todos los nodos se conectan entre si
Cisco CCNA Routing & Switching
Marcelo López

27. Redes de Datos
 Topología Fisica y Lógica
Metodo de Transmision Topologia Fisica Topologia Lógica
Ethernet Estrella Bus
FDDI Anillo Anillo
Token Ring Estrella Anillo
Cisco CCNA Routing & Switching
Marcelo López

28. Redes de Datos
 Clasificación de las redes
 Las redes se clasifican en tres categorías
 Redes LAN
 Redes WAN
 Redes PAN
Cisco CCNA Routing & Switching
Marcelo López

29. Redes de Datos

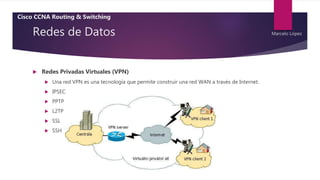

 Redes Privadas Virtuales (VPN)
 Una red VPN es una tecnología que permite construir una red WAN a través de Internet.
 IPSEC
 PPTP
 L2TP
 SSL
 SSH
Cisco CCNA Routing & Switching
Marcelo López

30. Redes de Datos
 Ancho de Banda
 El ancho de banda esta limitado por el medio físico y la tecnología utilizada (UTP, Fibra,
Radio, Infrarrojos)
 El ancho de banda no es gratis
 La demanda por ancho de banda crece cada día
 Es critico analizarlo en una red.
Cisco CCNA Routing & Switching
Marcelo López

31. Redes de Datos

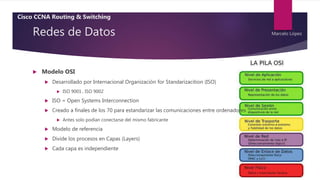

 Modelo OSI
 Desarrollado por Internacional Organización for Standarizacition (ISO)
 ISO 9001 , ISO 9002
 ISO = Open Systems Interconnection
 Creado a finales de los 70 para estandarizar las comunicaciones entre ordenadores
 Antes solo podían conectarse del mismo fabricante
 Modelo de referencia
 Divide los procesos en Capas (Layers)
 Cada capa es independiente
Cisco CCNA Routing & Switching
Marcelo López

32.  Maximo 48 puertos luego viene la serie 4500 o 6500 y se incorporan mediante
chasis
 Hub <->
Cisco CCNA Routing & Switching
Marcelo López

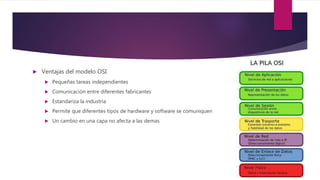

33.  Ventajas del modelo OSI
 Pequeñas tareas independientes
 Comunicación entre diferentes fabricantes
 Estandariza la industria
 Permite que diferentes tipos de hardware y software se comuniquen
 Un cambio en una capa no afecta a las demas

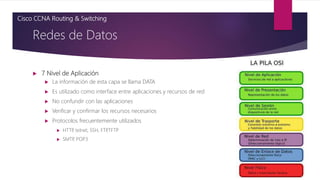

34.  7 Nivel de Aplicación
 La información de esta capa se llama DATA
 Es utilizado como interface entre aplicaciones y recursos de red
 No confundir con las aplicaciones
 Verificar y confirmar los recursos necesarios
 Protocolos frecuentemente utilizados
 HTTP
, telnet, SSH, FTP
,TFTP
 SMTP
, POP3
Redes de Datos
Cisco CCNA Routing & Switching

35.  6 Nivel de Presentación
 La información de esta capa se llama DATA
 Formatea y codifica la información
 Convierte los datos en un formato standard
 Cifrado y Encriptacion de datos
 Compresioón de información
 MIME, XML,MPGE2,
Redes de Datos
Cisco CCNA Routing & Switching

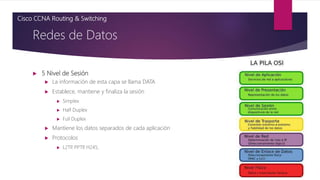

36.  5 Nivel de Sesión
 La información de esta capa se llama DATA
 Establece, mantiene y finaliza la sesión
 Simplex
 Half Duplex
 Full Duplex
 Mantiene los datos separados de cada aplicación
 Protocolos
 L2TP
, PPTP
, H245,
Redes de Datos
Cisco CCNA Routing & Switching

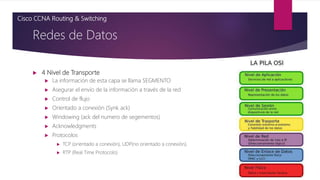

37.  4 Nivel de Transporte
 La información de esta capa se llama SEGMENTO
 Asegurar el envío de la información a través de la red
 Control de flujo
 Orientado a conexión (Synk ack)
 Windowing (ack del numero de segementos)
 Acknowledgments
 Protocolos
 TCP (orientado a conexión), UDP(no orientado a conexión),
 RTP (Real Time Protocolo)
Redes de Datos
Cisco CCNA Routing & Switching

38.  3 Nivel de Red
 La información de esta capa se llama PAQUETE
 Direccionamiento
 Determina la mejor ruta
 Tipos de paquete
 Data (transportan datos)
 Router Update (protocolos de enrutamiento)
 Protocolos
 IP
, RIP OSPF, EIGRP
, IPv6
Redes de Datos
Cisco CCNA Routing & Switching

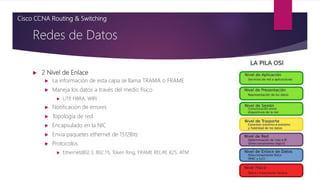

39.  2 Nivel de Enlace
 La información de esta capa se llama TRAMA o FRAME
 Maneja los datos a través del medio físico
 UTP
, FIBRA, WIFI
 Notificación de errores
 Topología de red
 Encapsulado en la NIC
 Envia paquetes ethernet de 1512Bits
 Protocolos
 Ethernet(802.3, 802.11), Token Ring, FRAME RELAY, X25, ATM
Redes de Datos
Cisco CCNA Routing & Switching

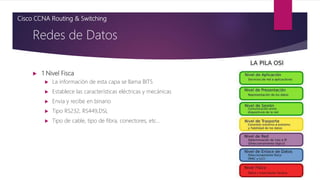

40.  1 Nivel Fisca
 La información de esta capa se llama BITS
 Establece las características eléctricas y mecánicas
 Envia y recibe en binario
 Tipo RS232, RS449,DSL
 Tipo de cable, tipo de fibra, conectores, etc…
Redes de Datos
Cisco CCNA Routing & Switching

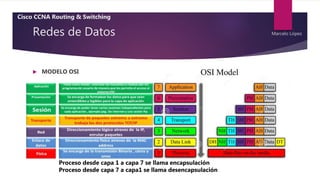

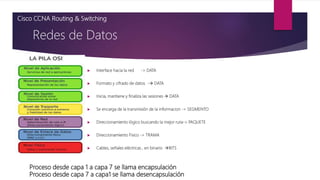

41.  Interface hacia la red -> DATA
 Formato y cifrado de datos - DATA
 Inicia, mantiene y finaliza las sesiones  DATA
 Se encarga de la transmisión de la informacion -> SEGMENTO
 Direccionamiento lógico buscando la mejor ruta-> PAQUETE
 Direccionamiento Fisico -> TRAMA
 Cables, señales eléctricas , en binario BITS
Redes de Datos
Cisco CCNA Routing & Switching
Proceso desde capa 1 a capa 7 se llama encapsulación
Proceso desde capa 7 a capa1 se llama desencapsulación

42. Redes de Datos
 MODELO OSI
Cisco CCNA Routing & Switching
Marcelo López
Proceso desde capa 1 a capa 7 se llama encapsulación
Proceso desde capa 7 a capa1 se llama desencapsulación

43.  PUNTOS IMPORTANTES
 Funciones del Hub y su capa del modelo OSI
 Funciones de Switch y su capa del modelo OSI
 Funciones del Router y su capa del modelo OSI
 Dominios de colisión
 Dominios de Broadcast
 Modelo OSI
 Funciones de la capa OSI
 Protocolos de la capa OSI
Redes de Datos
Cisco CCNA Routing & Switching

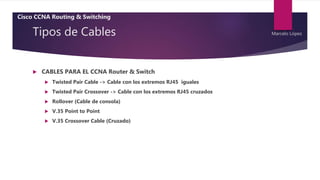

44. Tipos de Cables
 CABLES PARA EL CCNA Router & Switch
 Twisted Pair Cable -> Cable con los extremos RJ45 iguales
 Twisted Pair Crossover -> Cable con los extremos RJ45 cruzados
 Rollover (Cable de consola)
 V.35 Point to Point
 V.35 Crossover Cable (Cruzado)
Cisco CCNA Routing & Switching
Marcelo López

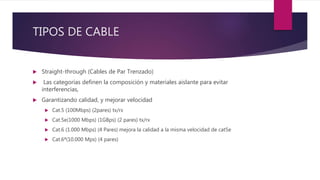

45. TIPOS DE CABLE
 Straight-through (Cables de Par Trenzado)
 Las categorías definen la composición y materiales aislante para evitar
interferencias,
 Garantizando calidad, y mejorar velocidad
 Cat.5 (100Mbps) (2pares) tx/rx
 Cat.5e(1000 Mbps) (1GBps) (2 pares) tx/rx
 Cat.6 (1.000 Mbps) (4 Pares) mejora la calidad a la misma velocidad de cat5e
 Cat.6ª(10.000 Mps) (4 pares)

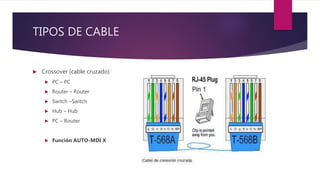

46. TIPOS DE CABLE
 Crossover (cable cruzado)
 PC – PC
 Router – Router
 Switch –Switch
 Hub – Hub
 PC – Router
 Función AUTO-MDI X

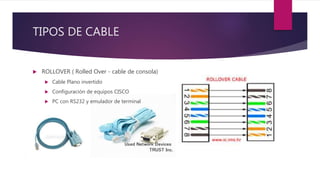

47. TIPOS DE CABLE
 ROLLOVER ( Rolled Over - cable de consola)
 Cable Plano invertido
 Configuración de equipos CISCO
 PC con RS232 y emulador de terminal

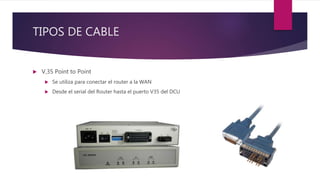

48. TIPOS DE CABLE
 V,35 Point to Point
 Se utiliza para conectar el router a la WAN
 Desde el serial del Router hasta el puerto V35 del DCU
