El documento describe los pasos para configurar una interfaz de red, crear VLANs, asignar puertos a VLANs, configurar trunking entre switches y agregar rutas estáticas en un router. Se habilita el modo de ejecución privilegiado, se configura una interfaz de red con IP, se crea una VLAN virtual con nombre y puertos asignados, y se agregan rutas estáticas especificando la interfaz o dirección de próximo salto.

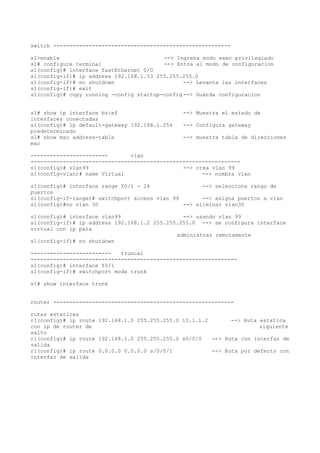

1. switch -------------------------------------------------------
s1>enable --> Ingresa modo exec privilegiado
s1# configure terminal --> Entra al modo de configuracion
s1(config)# interface fastEthernet 0/0
s1(config-if)# ip address 192.168.1.53 255.255.255.0
s1(config-if)# no shutdown --> Levanta las interfaces
s1(config-if)# exit
s1(config)# copy running -config startup-config --> Guarda configuracion
s1# show ip interface brief --> Muestra el estado de
interfaces conectadas
s1(config)# ip default-gateway 192.168.1.254 --> Configura gateway
predeterminado
s1# show mac address-table --> muestra tabla de direcciones
mac
------------------------ vlan
-----------------------------------------------------------------
s1(config)# vlan99 --> crea vlan 99
s1(config-vlan)# name Virtual --> nombra vlan
s1(config)# interface range f0/1 - 24 --> selecciona rango de
puertos
s1(config-if-range)# switchport access vlan 99 --> asigna puertos a vlan
s1(config)#no vlan 30 --> eliminar vlan30
s1(config)# interface vlan99 --> usando vlan 99
s1(config-if)# ip address 192.168.1.2 255.255.255.0 --> se configura interface
virtual con ip para
administrar remotamente
s1(config-if)# no shutdown
------------------------- truncal
----------------------------------------------------------------
s1(config)# interface f0/1
s1(config-if)# switchport mode trunk
s1# show interface trunk
router --------------------------------------------------------
rutas estaticas
r1(config)# ip route 192.168.1.0 255.255.255.0 10.1.1.2 --> Ruta estatica
con ip de router de siguiente
salto
r1(config)# ip route 192.168.1.0 255.255.255.0 s0/0/0 --> Ruta con interfaz de
salida
r1(config)# ip route 0.0.0.0 0.0.0.0 s/0/0/1 --> Ruta por defecto con
interfaz de salida
