Este documento presenta una guía para la realización de diversos ejercicios prácticos relacionados con redes y configuración de routers Cisco utilizando Packet Tracer. Incluye seis ejercicios que cubren temas como enrutamiento estático, configuración de telnet, implementación de servicios web y DNS, uso de DHCP, recuperación de contraseñas de routers y configuración básica de telefonía IP. Cada ejercicio describe los pasos a seguir para configurar una topología de red específica y verificar el correcto funcionamiento de la misma.

1. 1
1. TALLER CISCO PACKET TRACER
2. INSTRUCCIONES GENERALES
 Leer, comprender y aplicar antes de realizar cualquier acción.
 El tiempo para la entrega de las actividades será; Asignado por el instructor 2014.
 Las actividades iníciales del taller podrán ser grupales y socializar el tema con tus
compañeros, pero la elaboración de los productos, será individual.
 Revise cada uno de los ejercicios analice y ejecute paso a paso cada procedimiento elaborado
en la configuración planteada a continuación y presentarlo en documento, para que sus
productos sean de calidad deberán entregar configuración a mano.
 La evidencia de conocimientos se tomará el último día de desarrollo de esta guía Taller.
2. PLANTEAMIENTO DE LAS ACTIVIDADES Y ESTRATEGIAS DE APRENDIZAJE
Antes de iniciar los ejercicios debe indagar y presentar los tipos de topologías en
packet tracer y entregar procedimiento a mano.

2. 2
Resolver:
Configuración Básica
 Cuando el router se apaga todas las interfaces se apagan.
 No shutdown – para levantar las interface.
 R2#Wr – sirve para guardas las configuraciones.
 #hostname – darle nombre al router
 #line vty 0 4 – Esto es para las cincos líneas que se están creando para la clave.
 Login – Sirve para habilitar
 (config-if)#clock rate 56000 o este 64000 – son las velocidades de transmisión
1. Conexión Router (R1)
Cable serial DTE
Activar el Modulo WIC-2T / DOS TARJETAS EN EL MODULOS DEL ROUTER
LO MISMO PARA EL OTRO ROUTER (R2)
CABLE DE UN EXTREMO DCE Y DEL OTRO DTE
(R1) serial 0/0/0 al (R2) serial 0/0/0
EQUIPOS RESTANTES CON UN CABLE DIRECTO

3. 3
(R1) AL (R2) – SERIAL 0/0/0
(R1) AL (SW) – fastEthernet 0/0
(SW) AL (PC) - fastEthernet 0/0 - fastEthernet 0/1 - fastEthernet 0/2
2. CONFIGURAR ROUTER
(R1)
Router>enable ---------------------- Modo privilegiado.
Router#configure terminal ------------ Modo de configuracion global
Router(config)#hostname R1
R1(config)#config t
R1(config)#line vty 0 4 ---------------------- esto es par a las cinco líneas que se están creado clave
R1(config-line)#password cisco
R1(config-line)#login ------------------------ Para Habilitarlo
R1(config-line)#exit -------------------------- exit nos devuelve un estado.
Luego configurar la interface serial y las interfaces fastEthernet
Configurar fastEthernet
R1 y las interfaces seriales seria
R1(config)#
R1(config)#interface fastethernet 0/0
R1(config-if)#ip addres 192.168.2.1 255.255.255.0
R1(config-if)#no shutdown ---------------------- para levanter las interfaces
R1(config-line)#exit ---------------- ya quedaría configurada la fastEhternet
Configurar interface serial
EN ESTE EXTREMO DCE es el encargado de la sincronización velocidad al DTE

4. 4
EN EL MISNO ROUTER (R1) INTERFACE SERIAL
R1(config)#interface serial 0/0/0
R1(config-if)#ip addres 192.168.1.1 255.255.255.0
Aquí se configure la sincronización entre los enlaces.
R1(config-if)#clock rate 56000
R1(config-if)#no sh --------- no shutdown
R1(config-if)#exit
R1(config)#exit
R1>wr
Termina la configuración del router 1 en la configuración básica.
Configuración del PC1
Estático
Dirección IP 192.168.2.2
Mascara de Subred 255.255.255.0
Gateway por defecto 192.168.2.1 ------dirección que se
le asignó al router.
Queda en blanco
Nota: Debe realizar el proceso de configurar el otro extremo de la red Básica.

5. 5
Ejercicio 1
Enrutamiento estático
En este ejercicio se muestra como unir tres redes con tres routers cisco utilizando enrutamiento
Estático. La topología de red es la siguiente.
El comando para ver las tablas de enrutamiento es:
Router#sh ip route
Las configuraciones de los Routers es la siguiente:
Router0- configuracion
interface fastEthernet
interface fastEthernet 0/0
ip address 192.168.1.1 255.255.255.0
no shutdown
exit
!Serial 0
interface serial 0/0
ip address 200.33.146.1 255.255.255.252

6. 6
clock rate 56000
no shutdown
no keepalive
exit
!Enrutamiento estático
ip route 10.1.50.0 255.255.255.0 200.33.146.2
ip route 172.16.1.0 255.255.255.0 200.33.146.2
Router1
!Ethernet
interface FastEthernet0/0
ip address 172.16.1.1 255.255.255.0
no shutdown
exit
!Serial 0
interface Serial0/0
ip address 200.33.146.2 255.255.255.252
no keepalive
no shutdown
exit
!Serial 1
interface Serial0/1
ip address 200.33.147.1 255.255.255.252
clock rate 56000
no keepalive
no shutdown
exit
!Enrutamiento estático
ip route 192.168.1.0 255.255.255.0 200.33.146.1
ip route 10.1.50.0 255.255.255.0 200.33.147.2
Router2
!Ethernet
interface fastEthernet 0/0

7. 7
ip address 10.1.50.1 255.255.255.0
no shutdown
exit
!Serial 0
interface serial 0/0
ip address 200.33.147.2 255.255.255.252
no keepalive
no shutdown
exit
!Enrutamiento estático
ip route 192.168.1.0 255.255.255.0 200.33.147.1
ip route 172.16.1.0 255.255.255.0 200.33.147.1
Ejercicio 2
Configurar telnet en router Cisco
En este ejercicio mostraremos los pasos que hay que seguir para habilitar una conexión telnet en un
router Cisco. Utilizaremos packet tracer para hacer la simulación de la red. Nuestra topología es la
siguiente:
El router que aceptará conexiones remotas con telnet es el de la izquierda con IP 200.148.48.1.

8. 8
Primero haremos la configuración para conectarnos desde el otro router con IP 200.148.48.2 y
finalmente nos conectaremos desde la computadora PC0.
En el router remoto haremos la siguiente configuración:
 hostname remoto
 line vty 0 4
 password cisco
 login
 exit
 enabled password secreto
Donde la palabra cisco es la contraseña de la conexión telnet y secreto es la contraseña para entrar al
modo privilegiado del router (si no ejecutamos la última instrucción podremos entrar al router pero
no podremos cambiar a modo privilegiado).
Para conectarnos desde el otro router ejecutamos la siguiente instrucción:
#telnet 200.148.48.1
Se nos pedirá la contraseña (cisco en este caso), la ponemos y listo. Si queremos entrar a modo de
configuración también nos pedirá la contraseña (secreto).
Para conectarnos desde la computadora PC0, hacemos la configuración necesaria.
En el router local configuramos la dirección IP 192.168.1.254 en la interface FastEthernet y a la PC0 la
configuramos de la siguiente manera.
IP 192.168.1.10
Mascara 255.255.255.0
Gateway o puerta de enlace 192.168.1.254
Finalmente para que el router remoto encuentre la ruta hacia la red 192.168.1.0/24 que es donde se
encuentra PC0, ejecutamos el siguiente comando en el router remoto en modo de configuración.
(puedes ver el ejercicio de enrutamiento estático)
ip route 192.168.1.0 255.255.255.0 200.148.48.2
Para probar la conexión entra a la PC en modo de comandos y ejecuta:
#telnet 200.148.48.1

9. 9
Se nos pedirá la contraseña (cisco en este caso), la ponemos y listo. Si queremos entrar a modo de
configuración también nos pedirá la contraseña (secreto).
Ejercicios 3
Red con servidor Web y DNS
En este ejercicio se simula la siguiente topología de red.
 La red es la 172.16.1.0/24
 Se pone un servidor Web y un servidor DNS.
Las características de los objetos en la red son:
 PC0
o IP 172.16.1.3
o Mascara 255.255.255.0
 PC1
o IP 172.16.1.4
o Mascara 255.255.255.0
 Web
o IP 172.16.1.1
o Mascara 255.255.255.0
 DNS

10. 10
o IP 172.16.1.100
o Mascara 255.255.255.0
Ejercicio 4
Red con servidor DHCP
En este ejercicio se muestra cómo utilizar un servidor DHCP para configurar automáticamente
computadoras dentro de una red utilizando Packet Tracer, un servidor DHCP puede ser de gran ayuda
cuando se tienen que configurar muchos equipos. La configuración es la siguiente.
Los pasos son los siguientes:
1. Se construye la topología indicada.
2. Se configura manualmente el servidor DHCP con la dirección 172.16.1.254
3. Se asume que el gateway o la puerta de enlace para la red es 172.16.1.1 y que el servidor
DNS es 172.16.1.100.
4. Se configura el rango y el número máximo de conexiones.
Ejercicio 5
Recuperación de contraseñas de routers
En este ejercicio se muestra como recuperar contraseñas de routers cisco utilizando Packet Tracer.
Los pasos son los siguientes:

11. 11
 Reiniciar el router físicamente.
 En el proceso de inicio (Cuando aparecen los caracteres #### ) presiona las teclas
 "Ctrl + Pausa". Te aparecerá el siguiente prompt:
o rommon 1 >
 Ejecuta los comandos
o rommon 1 > confreg 0x2142
o rommon 1 > reset
 El router se reiniciará pero ahora no nos pedirá contraseña al ejecutar el comando enable
pero tampoco nos carga la configuración que teníamos guardada.
 Para recuperar la configuración ejecutamos:
o copy startup-config running-config
 Y ahora podemos cambiar la contraseña
o # config t
o # enable password/secret mycontraseña
 mostrarla con (solo podrás verla si se configuró con enable password, si se configuró con
enable secret no aparecerá legible)
o # sh run
 Regresamos el valor del registro a 0x2102
o # config t
o # config-register 0x2102
 Guardar los cambios para que se conserven después de reiniciar
o copy running-config startup-config
 Reiniciamos el router o ejecutamos el comando reload
Ejercicio 6
Ejercicio vozip
Configuración IP de Telefonía Básica
Procedimiento:
Configurar el Call Manager ExpressTM en un router 2811
Utilizar varios dispositivos de telefonía
Conectar teléfonos IP CiscoTM, así como teléfono analógico a la red.
Diagrama de la red

12. 12
Nota: Conecte sólo un teléfono IP al inicio. El Teléfono IP2 debe estar desconectado.
Paso 1:
Configurar la interfaz FastEthernet 0/0 y servidor DHCP en RouterA (2811)
RouterA>enable
RouterA#configure terminal
RouterA(config)#interface FastEthernet0/0
RouterA(config-if)#ip address 192.168.10.1 255.255.255.0
RouterA(config-if)#no shutdown

13. 13
Paso 5:
Compruebe la configuración

14. 14
Paso 6:
Paso 7:
Verifique la configuración
Asegúrese de que el Teléfono IP2 recibe una dirección IP y un número de teléfono al 2856282 del
RouterA (esto puede tardar unos segundos).
Marque 2856044 y comprobar si el Teléfono IP1 recibe de forma correcta la llamada.
El PC configurado en la red es para verificar que el Router A si está enviando DHCP ya que a esta
altura de la configuración aún no es posible verificarlo en el teléfono, por lo tanto la tarjeta de red del
PC hay que configurarla en modo DHCP como lo muestra la gráfica.

15. 15

16. 16

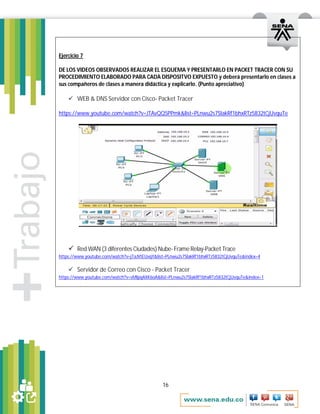

Ejercicio 7
DE LOS VIDEOS OBSERVADOS REALIZAR EL ESQUEMA Y PRESENTARLO EN PACKET TRACER CON SU
PROCEDIMIENTO ELABORADO PARA CADA DISPOSITVO EXPUESTO y deberá presentarlo en clases a
sus compañeros de clases a manera didáctica y explicarlo. (Punto apreciativo)
 WEB & DNS Servidor con Cisco- Packet Tracer
https://www.youtube.com/watch?v=JTAvQQ5PPmk&list=PLnwu2s7SIakRf1bhxRTz5832tCjUvquTe
 Red WAN (3 diferentes Ciudades) Nube- Frame Relay-Packet Trace
https://www.youtube.com/watch?v=jTaJVtEUvqY&list=PLnwu2s7SIakRf1bhxRTz5832tCjUvquTe&index=4
 Servidor de Correo con Cisco - Packet Tracer
https://www.youtube.com/watch?v=sMlpqAXK6oA&list=PLnwu2s7SIakRf1bhxRTz5832tCjUvquTe&index=1

17. 17

18. 18
Solución del punto Router 2 (R2)
Router>enable ---------------------- Modo privilegiado.
Router#configure terminal ------------ Modo de configuracion global
Router(config)#hostname R2
R2(config)#config t
R2(config)#line vty 0 4 ---------------------- esto es par a las cinco líneas que se están creado clave
R2(config-line)#password cisco
R2(config-line)#login ------------------------ Para Habilitarlo
R2(config-line)#exit -------------------------- exit nos devuelve un estado.
